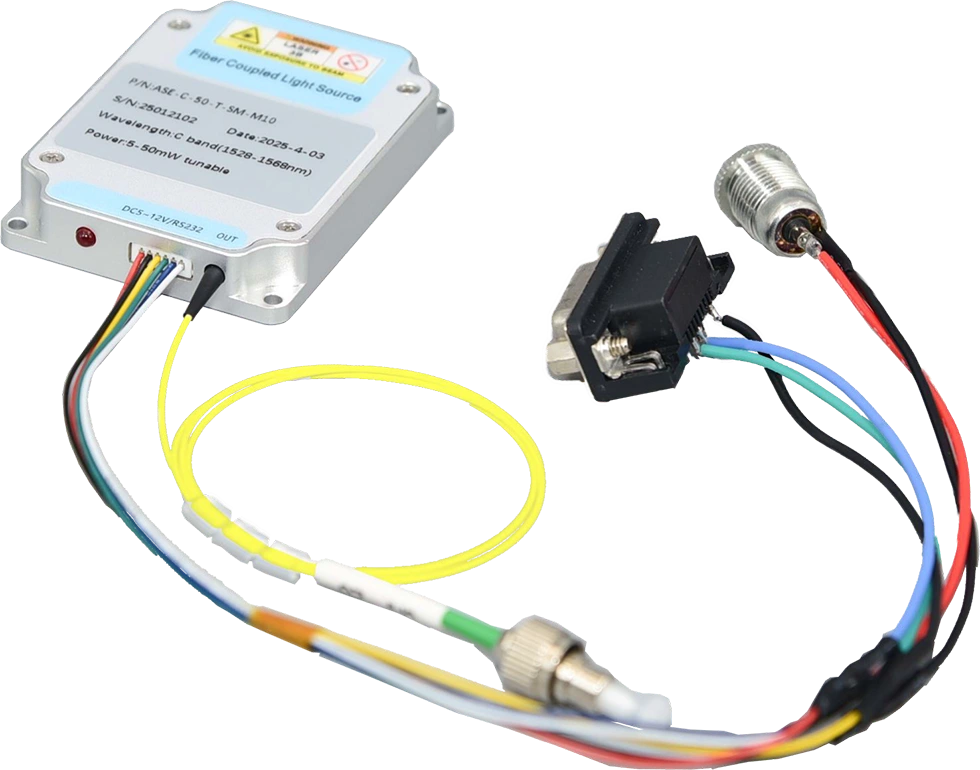

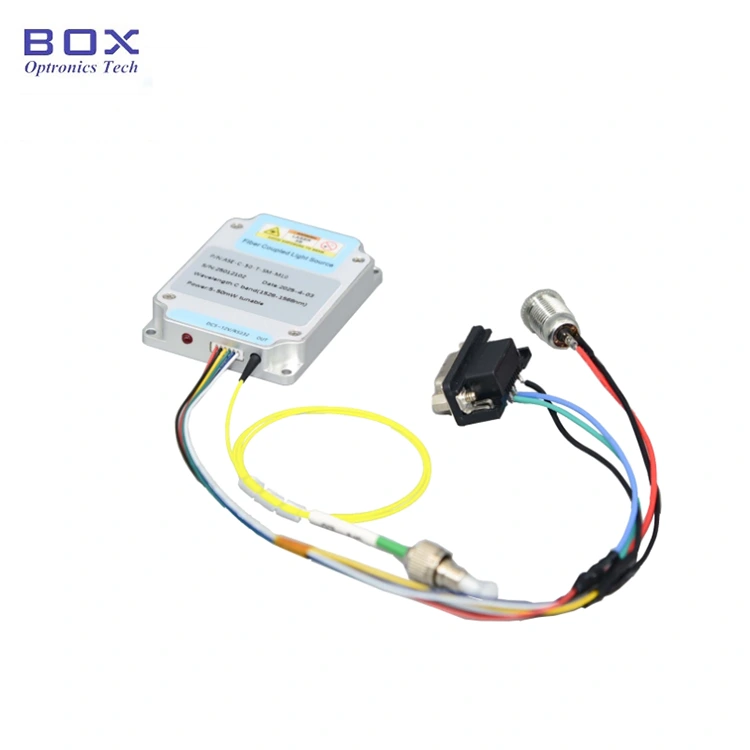

ไมโครโมดูลแหล่งกำเนิดแสงบรอดแบนด์ C-band ASE คือ ออกแบบมาสำหรับการใช้งานที่ต้องการขนาดกะทัดรัด คลื่นความถี่บรอดแบนด์ และสูง ความเสถียรของเอาต์พุต ด้วยเนื้อที่ที่เล็กเป็นพิเศษ จึงเหมาะสำหรับ ระบบที่มีพื้นที่จำกัดในขณะที่ยังคงประสิทธิภาพด้านการมองเห็นที่ยอดเยี่ยม ที่ โมดูลรองรับการควบคุม RS232 หรือ TTL พร้อมกำลังขับคงที่ 10/20/50mW ได้โปรด ใช้กับอุณหภูมิและความชื้นควบคุมให้แน่ใจว่าระบายความร้อนได้ดีและหลีกเลี่ยง โอเวอร์โหลดเอาต์พุต
|
รายการ |
หน่วย |
ค่านิยม |
หมายเหตุ |
||
|
ช่วงสเปกตรัม |
นาโนเมตร |
1528~1568 |
|
||
|
กำลังขับ |
เมกะวัตต์ |
10 |
20 |
50 |
ไม่สามารถปรับได้ |
|
ความหนาแน่นสเปกตรัมกำลัง |
dBm/นาโนเมตร |
-6 |
-3 |
1 |
|
|
ความเรียบของสเปกตรัม |
เดซิเบล |
≤2 |
|
||
|
การแยกเอาต์พุต |
เดซิเบล |
≥35 |
|
||
|
ความไม่แน่นอนของพลังงาน |
เดซิเบล |
≤±0.02(15นาที); ≤±0.05(8ชม.) |
≤±0.5%; |
||
|
ต่อ |
เดซิเบล |
≤0.2 |
|
||
|
เส้นใยผมเปีย |
- |
เอสเอ็มเอฟ-28 |
เอฟซี/เอพีซี |
||
|
โหมดควบคุม |
- |
RS232 หรือ TTL |
|
||
|
อินเตอร์เฟซการสื่อสาร |
- |
PIN1~4: +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
แหล่งจ่ายไฟ |
- |
5VDC, <10W |
|
||
|
ขนาด |
มม |
50(ก)×50(ล)×15(ส) |
|
||
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
||
|
ความชื้นในการทำงาน |
℃ |
0~70% |
|
||
● อัลตร้า ขนาดเล็กขนาด 50*50*15 มม.
● ความเสถียรสูงกำลังขับ 10/20/50mW;
● ความเรียบของสเปกตรัม ≤2dB;
● รองรับการควบคุม RS232 / TTL เพื่อการรวมที่ง่ายดาย
1. การใช้งานผลิตภัณฑ์-C-band ASE ไมโครโมดูลแหล่งกำเนิดแสงบรอดแบนด์
● การทดสอบส่วนประกอบทางแสง
● การวิจัยและพัฒนาการสื่อสารด้วยแสง
● การตรวจจับไฟเบอร์ออปติก

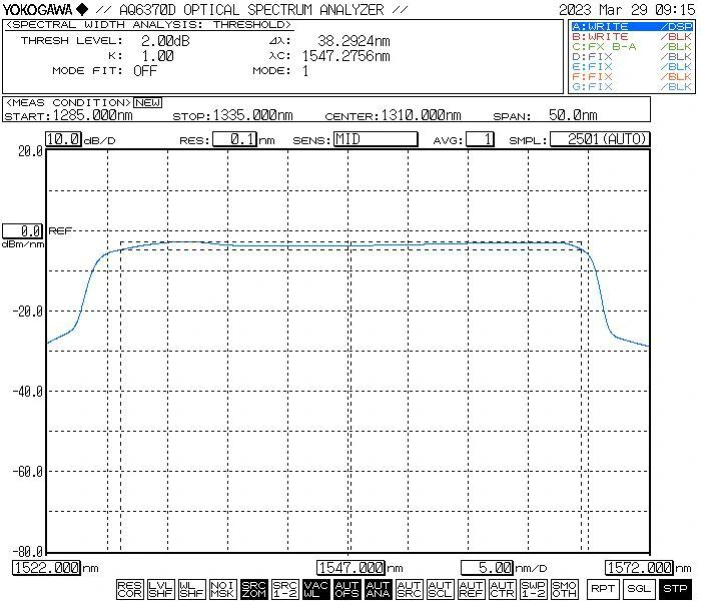

● สเปกตรัมทั่วไป

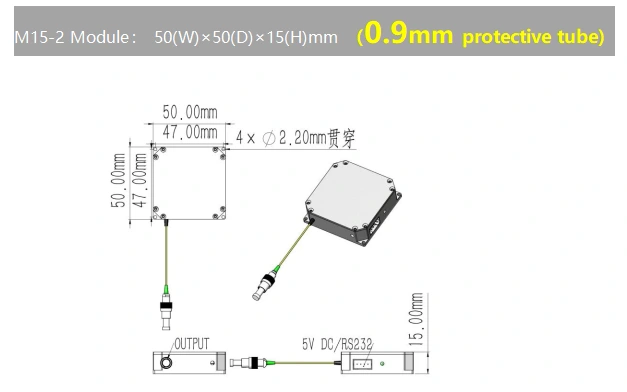

● ขนาด (มม.): ไมโครโมดูล
Step1.Unpacking
ก่อนประกอบ ให้ตรวจสอบว่าอุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่
ขั้นตอนที่ 2 เชื่อมต่อพลังงานและไฟเบอร์แพทช์ สายไฟ
เปิดแหล่งจ่ายไฟ เชื่อมต่อพอร์ตเอาต์พุตแหล่งกำเนิดแสงโดยใช้ สายแพทช์ไฟเบอร์
ขั้นตอนที่ 3 เปิดใช้งานแหล่งกำเนิดแสง
เปิดแหล่งจ่ายไฟของแหล่งกำเนิดแสง หมายเหตุ: ในขั้นตอนนี้ กระแสไฟฟ้าและพลังงานในการทำงานสอดคล้องกับพารามิเตอร์ที่กำหนดโดยโฮสต์ คอมพิวเตอร์ระหว่างการปิดระบบครั้งล่าสุด หากจำเป็นต้องมีการปรับเปลี่ยน สิ่งเหล่านี้ การตั้งค่าสามารถแก้ไขได้ผ่านทางซอฟต์แวร์ คำเตือน: เป็นสิ่งต้องห้ามโดยเด็ดขาด เพื่อเชื่อมต่อหรือถอดขั้วต่อไฟเบอร์ออปติกในขณะที่แหล่งกำเนิดแสงอยู่ ใช้งานอยู่
Setp4.ปิดเครื่อง
หลังการใช้งาน ให้ถอดสายไฟออก
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
มิติ |
|
เอเอสอี |
-ค |
-XX |
-XX |
- MC |
|
แหล่งกำเนิดแสง ASE |
C: ซีแบนด์ |
10:10 มิลลิวัตต์ 20:20 มิลลิวัตต์ 50:50มิลลิวัตต์ |
เอสเอ็ม:SMF-28 |
MC:โมดูล |
เช่น ASE-C-20-SM-MC
(ข้อมูลการสั่งซื้อ: ไมโครโมดูลแหล่งกำเนิดแสงบรอดแบนด์ C-band ASE, 20mW กำลังขับพร้อมไฟเบอร์ SM, แพ็คเกจไมโครโมดูล)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● หลีกเลี่ยงการเสียบ/ถอดปลั๊กขั้วต่อไฟเบอร์บ่อยครั้งเพื่อป้องกัน การสะสมของฝุ่นและความเสียหายที่ใบหน้า
● ทำความสะอาดขั้วต่อไฟเบอร์โดยใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย และตรวจสอบด้วย a เครื่องตรวจจับใบหน้าปลายไฟเบอร์ก่อนการเชื่อมต่อ เชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์เสมอ ไม่มีไฟฟ้าเพื่อหลีกเลี่ยงการไหม้ที่ใบหน้า ปิดขั้วต่อที่ไม่ได้ใช้พร้อมฝาปิดกันฝุ่น
● เก็บอุปกรณ์ไว้ในที่แห้งและปราศจากความชื้น
2. การประกันคุณภาพและบริการหลังการขาย - C-band ASE Broadband Light แหล่งที่มาของไมโครโมดูล
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
