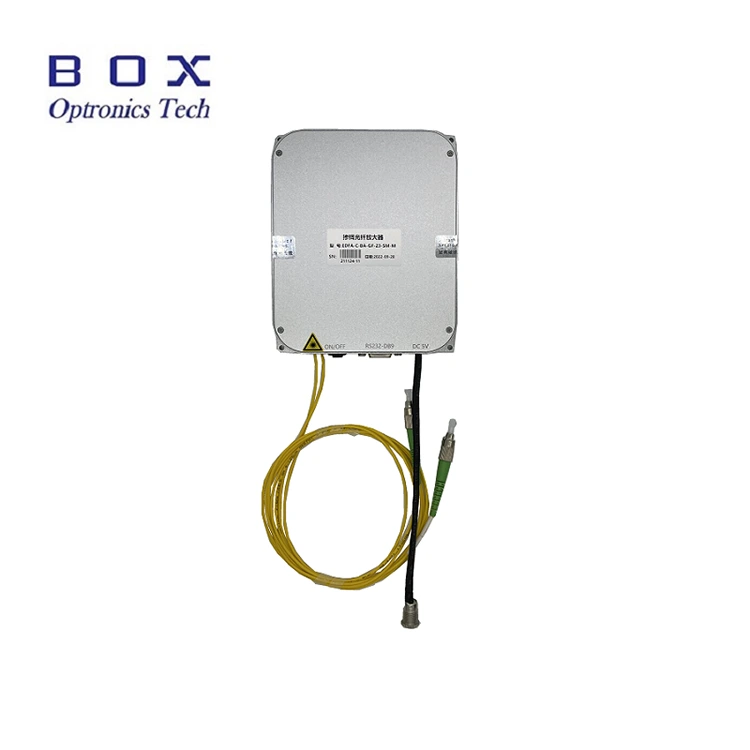

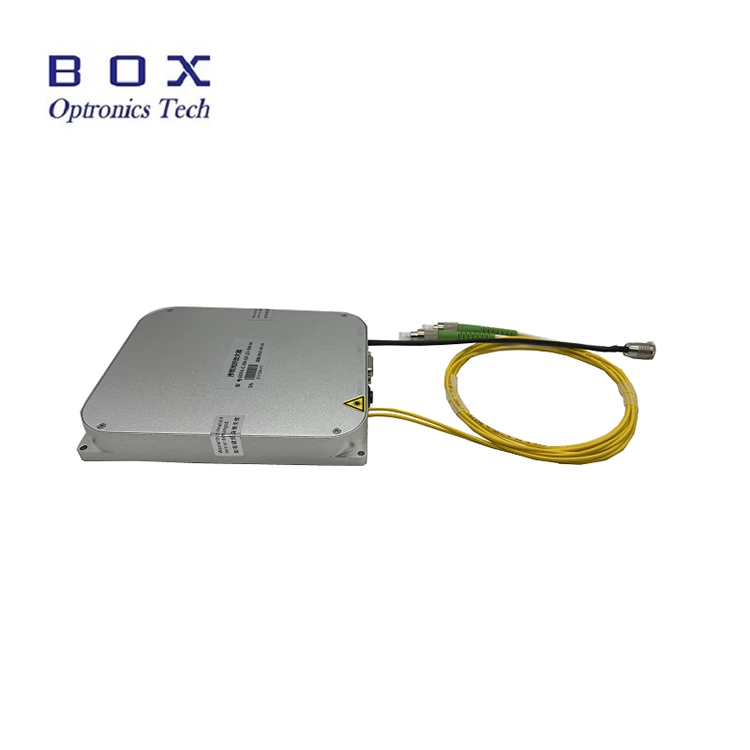

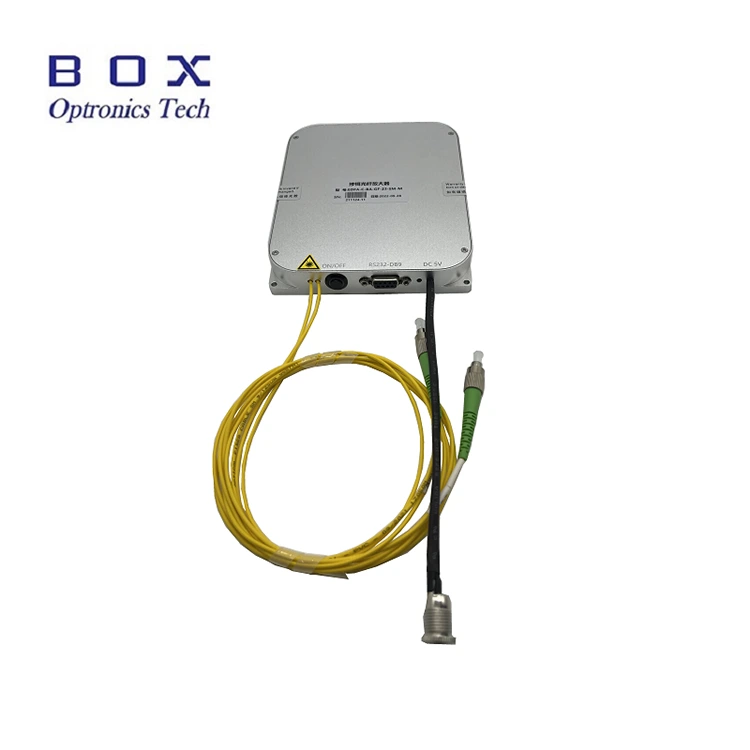

นี่คือแหล่งกำเนิดแสงบรอดแบนด์ ASE ขนาด 1030 นาโนเมตร เลเซอร์ปั๊มไฟเบอร์เจืออิตเทอร์เบียมและเซมิคอนดักเตอร์ พร้อมสเปกตรัม 1,030 นาโนเมตร ความครอบคลุม, กำลังขับ 10/20/30/50/100/500/1000mW และโพลาไรซ์ อัตราการสูญพันธุ์ต่ำเพียง 0.2 dB รวมอุปกรณ์เสริมครบชุด; ผู้ใช้ คู่มือที่ให้มา เหมาะสำหรับงานไฟเบอร์ออปติก การทดสอบอุปกรณ์ การผลิตตะแกรง FBG การสร้างภาพทางการแพทย์ ฯลฯ
|
รายการ |
หน่วย |
ค่านิยม |
หมายเหตุ |
||||||
|
ความยาวคลื่นตรงกลาง |
นาโนเมตร |
1,030±2 |
|
||||||
|
ช่วงสเปกตรัม |
นาโนเมตร |
1018~1044 |
@10dB |
||||||
|
กำลังขับ |
เมกะวัตต์ |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
ช่วงการควบคุมพลังงาน |
- |
10%~100% |
ไม่จำเป็น |
||||||
|
การแยกเอาต์พุต |
เดซิเบล |
≥35 |
|
||||||
|
ความไม่แน่นอนของพลังงาน |
เดซิเบล |
≤±0.02(15นาที); |
≤±0.5%; ≤±1.2% |
||||||
|
สถานะโพลาไรซ์ |
- |
โพลาไรเซชันตามธรรมชาติ |
โพลาไรซ์เชิงเส้น |
|
|||||
|
ต่อ |
เดซิเบล |
≤0.2 |
≥23(10-100มิลลิวัตต์) |
|
|||||
|
เส้นใยผมเปีย |
- |
สวัสดี1060 |
PM980 |
เอฟซี/เอพีซี |
|||||
|
อินเตอร์เฟซการสื่อสาร |
- |
หน้าจอสัมผัส/DB9 หญิง (RS232) |
ตั้งโต๊ะ |
||||||
|
DB9 ตัวเมีย (RS232) |
โมดูล |
||||||||
|
แหล่งจ่ายไฟ |
- |
ไฟฟ้ากระแสสลับ 110~240V, <30W |
ตั้งโต๊ะ |
||||||
|
กระแสตรง 5V, <24W |
โมดูล |
||||||||
|
ขนาด |
มม |
255(ก)×285(ล)×115(ส) |
ตั้งโต๊ะ |
||||||
|
255(ก)×322(ล)×115(ส) |
ตั้งโต๊ะ |
||||||||
|
150(ก)×125(ล)×20(ส) |
โมดูล |
||||||||
|
139(ก)×206(ล)×27(ส) |
โมดูล |
||||||||
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
||||||
|
ความชื้นในการทำงาน |
℃ |
0~70% |
|
||||||
● สเปกตรัม ความเรียบ;
● กำลังขับเป็นตัวเลือกและปรับได้
● ความยาวคลื่นระยะยาวและพลังงานมีเสถียรภาพ
● ดีบี9 การสื่อสารแบบหญิง (RS232) เพื่อการรวมระบบที่ง่ายดาย
● ไฟเบอร์ การตรวจจับ;
● การแพทย์ การถ่ายภาพ;
● ไฟเบอร์ การทดสอบอุปกรณ์ออปติก

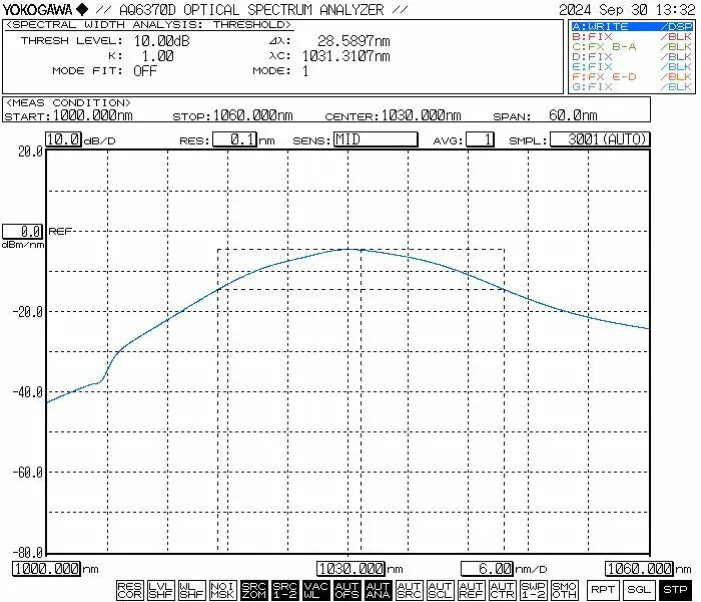

● สเปกตรัมทั่วไป
● อุปกรณ์เสริมมาตรฐาน
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
แหล่งกำเนิดแสง ASE (โฮสต์โมดูล) |
1 |
|
2 |
สายข้อมูล USB-RS232 DB9 |
1 |
|
3 |
อะแดปเตอร์ไฟฟ้า (อุปกรณ์เสริม) |
1 |
|
4 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
|
5 |
คู่มือการใช้งาน |
1 |
1. ขั้นตอนการทำงาน-1030nm ASE Broadband แหล่งกำเนิดแสง
ขั้นตอนที่ 1. การแกะและประกอบ: กรุณา ตรวจสอบว่าอุปกรณ์เสริมครบถ้วนหรือไม่
ก่อนการประกอบ
ขั้นตอนที่ 2 การเชื่อมต่อจัมเปอร์ไฟเบอร์: เปิด ฝาปิดกันฝุ่นที่ขั้วต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบผิวหน้าปลายไฟเบอร์ และ เชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบ หลังจากยืนยันแล้วว่าไม่มีมลภาวะหรือความเสียหาย
ขั้นตอนที่ 3 การเชื่อมต่ออะแดปเตอร์ไฟและ สายเคเบิลอนุกรม: เชื่อมต่อโมดูลแหล่งกำเนิดแสงและอะแดปเตอร์จ่ายไฟ เชื่อมต่อ โมดูลแหล่งกำเนิดแสงและคอมพิวเตอร์ที่มีสายสัญญาณ USB-RS232 (หมายเหตุ: คอมพิวเตอร์จำเป็นต้องติดตั้งไดรเวอร์พอร์ตอนุกรมก่อน คนขับก็ได้ พบได้ในซีดีรอมหรือได้รับจากบริษัท Box Optronics)
Setp4.Use: เปิดแหล่งกำเนิดแสง สวิตช์เปิดใช้งาน; ไฟแสดงสถานะเอาต์พุตของแหล่งกำเนิดแสงเปิดอยู่และมี เอาท์พุทพลังงานแสง ในเวลานี้ค่ากระแสไฟทำงานและค่าพลังงานแสง คือพารามิเตอร์ที่กำหนดโดยคอมพิวเตอร์โฮสต์เมื่อปิดระบบครั้งล่าสุด พวกเขาสามารถเป็นได้ แก้ไขและบันทึกในซอฟต์แวร์คอมพิวเตอร์โฮสต์ (เฉพาะรุ่นรุ่นเท่านั้น) ด้วยพลังที่ปรับได้)
ขั้นตอนที่ 5.หลังการใช้งาน คลิกปุ่มปิด ปิดแหล่งจ่ายไฟ และตัดการเชื่อมต่อ การเชื่อมต่อไฟเบอร์
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ปรับไฟฟ้าได้ |
มิติ |
|
เอเอสอี |
-XXXX |
-XX |
-XX |
-ต |
-เอ็กซ์ |
|
แหล่งกำเนิดแสง ASE |
1,030:1,030 นาโนเมตร |
10 :10มิลลิวัตต์ 20:20มิลลิวัตต์ 30:30มิลลิวัตต์ 50:50มิลลิวัตต์ 1H:100มิลลิวัตต์ 5H:500มิลลิวัตต์ 1T:1,000มิลลิวัตต์ |
เอสเอ็ม: สวัสดี1060 น:PM980 |
ที:ปรับได้ |
ม20 :โมดูล M27:โมดูล B:แบบตั้งโต๊ะ |
เช่น ASE-1030-5HSM-B
(ข้อมูลการสั่งซื้อ: แหล่งกำเนิดแสงบรอดแบนด์ ASE 1030nm, เอาต์พุต 500mW กำลังไฟฟ้าพร้อมไฟเบอร์ SM Hi1060 แพ็คเกจแบบตั้งโต๊ะ)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10-15 วันทำการ (ถ้ามี. บางส่วนในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● ก่อนที่จะเชื่อมต่อขั้วต่อไฟเบอร์ออปติก การทำความสะอาดแบบพิเศษ ต้องใช้เครื่องมือเพื่อทำความสะอาดส่วนปลายของขั้วต่ออย่างทั่วถึง นอกจากนี้ ควรใช้เครื่องตรวจสอบใบหน้าปลายไฟเบอร์อย่างระมัดระวัง ตรวจสอบพื้นผิวเพื่อให้แน่ใจว่าปราศจากฝุ่นและ สารปนเปื้อนก่อนเชื่อมต่อผ่านหน้าแปลนไฟเบอร์ ในระหว่างการทำความสะอาด การตรวจสอบและการเชื่อมต่อของส่วนปลายของไฟเบอร์ออปติก เป็นสิ่งที่จำเป็นเพื่อให้มั่นใจได้ แหล่งกำเนิดแสงอยู่ในสถานะปิดใช้งาน ไม่ว่าในสถานการณ์ใดก็ตามไม่ควร การดำเนินการเหล่านี้จะดำเนินการในขณะที่แสงกำลังส่งผ่าน เมื่อใช้งานแล้ว เสร็จสมบูรณ์และขั้วต่อถูกตัดการเชื่อมต่อจากไฟเบอร์ออปติกอื่น ขั้วต่อ ขั้วต่อไฟเบอร์จะต้องติดตั้งด้วยฝาครอบกันฝุ่น
● รุ่นแหล่งกำเนิดแสงบรอดแบนด์ ASE ที่มีกำลังเอาต์พุต 200 mW หรือ สูงกว่าอาจมีผมเปียเอาต์พุตที่สิ้นสุดด้วยขั้วต่อ FC/APC อย่างไรก็ตาม ขั้วต่อนี้มีไว้สำหรับกำลังเอาท์พุตที่ผู้ใช้เป็นผู้ริเริ่มเท่านั้น การตรวจสอบ (โดยการเชื่อมต่อกับเครื่องวัดพลังงานแสง) หรือสำหรับการเชื่อมต่อกับ ไฟเบอร์คอลลิเมเตอร์ที่สิ้นสุดด้วย FC เพื่อกำหนดทิศทางเอาต์พุตเลเซอร์ไปยังพื้นที่ว่าง มัน ไม่แนะนำให้ใช้อะแดปเตอร์หน้าแปลนเพื่อจับคู่สิ่งนี้โดยตรง เชื่อมต่อกับผมเปียของไฟเบอร์หรืออุปกรณ์อื่น ๆ ที่ผู้ใช้เป็นเจ้าของ ทำเช่นนั้น มีความเสี่ยงอย่างมากที่จะสร้างความเสียหายให้กับทั้งขั้วต่อไฟเบอร์และ เครื่องขยายเสียงนั่นเอง หากจำเป็นต้องมีการเชื่อมต่อกับเส้นใยอื่นก็เป็นเช่นนั้น แนะนำให้ใช้การประกบฟิวชั่น นอกจากนี้ตรวจสอบให้แน่ใจว่าประเภทของ เส้นใยที่เชื่อมต่ออยู่นั้นเข้ากันได้
● ขอแนะนำอย่างยิ่งว่าอย่าใส่หรือถอดบ่อยครั้ง ขั้วต่อไฟเบอร์ออปติกที่พอร์ตเอาต์พุตเพื่อป้องกันฝุ่น การปนเปื้อนซึ่งอาจนำไปสู่การสูญเสียการแทรกที่เพิ่มขึ้นหรือการเผาไหม้ของ ปลายของขั้วต่อไฟเบอร์
● เมื่อสตาร์ทเครื่อง อันดับแรกต้องแน่ใจว่าทั้งสวิตช์เปิดปิดและสวิตช์ สวิตช์กุญแจปิดอยู่ จากนั้นเชื่อมต่อแหล่งจ่ายไฟ เมื่อปิดเครื่อง ขั้นแรกให้ปิดสวิตช์กุญแจและถอดแหล่งจ่ายไฟออกหลังจากเท่านั้น ไฟแสดงสถานะเอาต์พุตดับลง ไม่เคยตัดไฟโดยตรง จ่ายไฟในขณะที่แหล่งกำเนิดแสงกำลังทำงาน
● โปรดใช้ความระมัดระวังต่อความชื้น ฝุ่น และการกัดกร่อน มัน ควรเก็บไว้ในที่แห้ง
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
