1. การแนะนำโมดูลแหล่งกำเนิดเลเซอร์ Fabry Perot FP
2. ข้อมูลจำเพาะทางเทคนิค
3. คุณลักษณะของผลิตภัณฑ์
4. การใช้งานทั่วไป

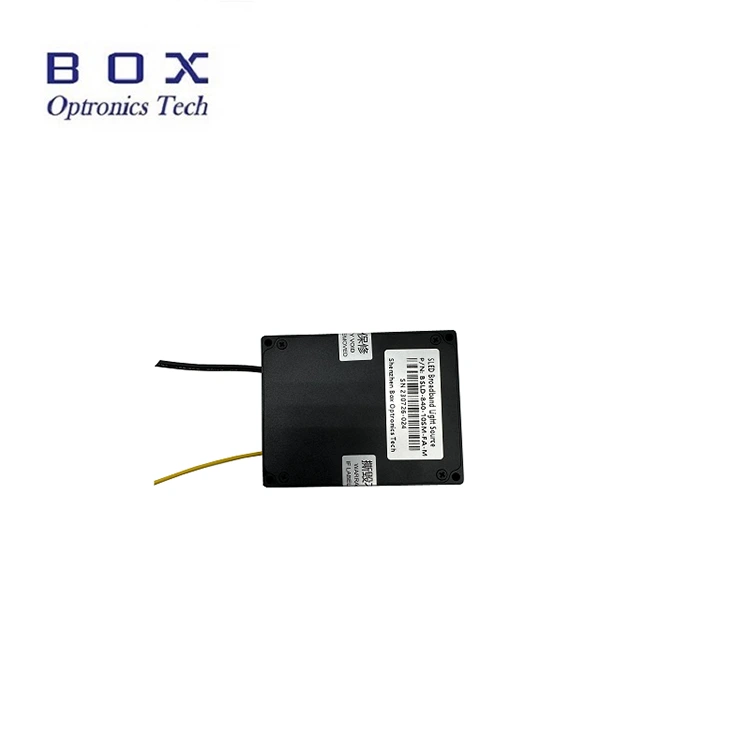

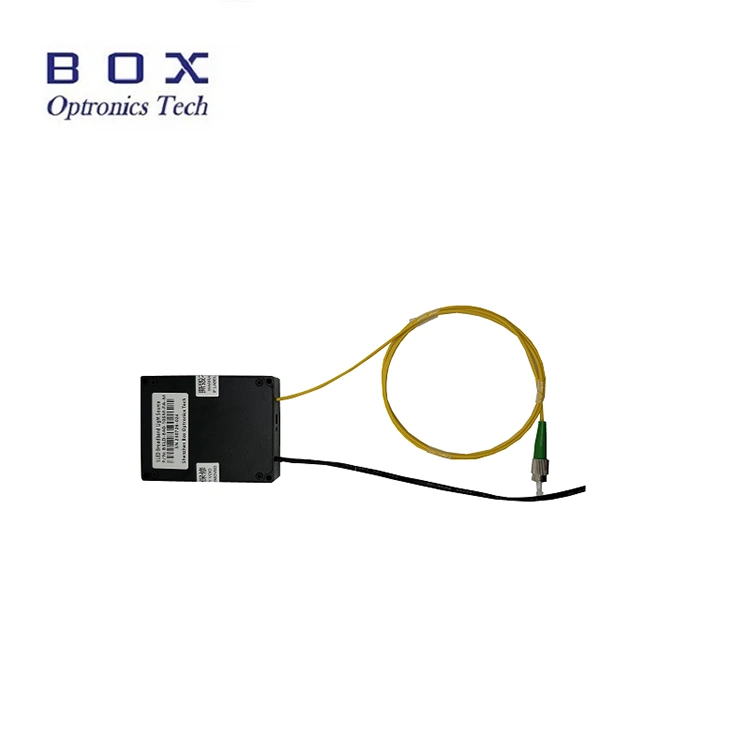

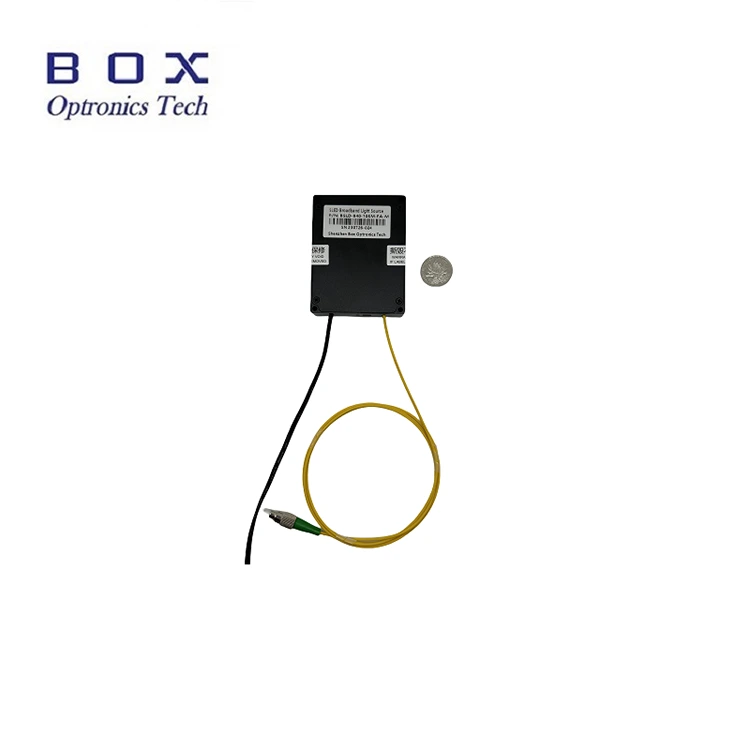

5. รายละเอียดสินค้า
6. คู่มือการใช้งานอย่างปลอดภัย
7. ข้อมูลการสั่งซื้อ
8. เอกสารข้อมูลและแผ่นทดสอบ
9. เงื่อนไขการเสนอราคาและการชำระเงิน
10. ระยะเวลารอคอย
11. หมายเหตุการปฏิบัติงานและการบำรุงรักษา
12. การประกันคุณภาพและบริการหลังการขาย
โมดูลแหล่งเลเซอร์ Fabry Perot FP ใช้ชิปเลเซอร์เซมิคอนดักเตอร์ วงจรขับเคลื่อนที่ออกแบบอย่างมืออาชีพ และการควบคุม TEC เพื่อให้มั่นใจว่าเลเซอร์ทำงานอย่างปลอดภัย กำลังเอาต์พุตที่เสถียร และสเปกตรัม 532nm, 785nm และ 1064nm เป็นตัวเลือก กำลังขับมากกว่า 50mW คำสั่งโฮสต์พีซีและซอฟต์แวร์มีไว้สำหรับการใช้งานและการรวมระบบ เหมาะเป็นแหล่งเลเซอร์ปั๊มสำหรับการวิเคราะห์ทางชีวการแพทย์และสเปกตรัม
|
พารามิเตอร์ |
หน่วย |
ค่านิยม |
หมายเหตุ |
||
|
ความยาวคลื่นปฏิบัติการ |
นาโนเมตร |
532±5 |
785±5 |
1,064±5 |
|
|
กำลังขับ |
เมกะวัตต์ |
>50 |
>50 |
>50 |
|
|
ชนิดไฟเบอร์ |
- |
460 แรงม้า |
ไฮ780 |
สวัสดี1060 |
|
|
ความไม่เสถียรของพลังงาน (ระยะสั้น 15 นาที) |
เดซิเบล |
≤±0.02 |
|
||
|
ความไม่เสถียรของพลังงาน (ระยะยาว 8 ชั่วโมง) |
เดซิเบล |
≤±0.05 |
|
||
|
ตัวเชื่อมต่อ |
- |
เอฟซี/เอพีซี |
|
||
|
ขนาด |
มม |
70(ก)×90(ล)×18(ส) |
|
||
|
แหล่งจ่ายไฟ |
กระแสตรง |
กระแสตรง 12V/2A |
XH2.54-3PIN |
||
|
ระดับไฟฟ้าการเปิดใช้งาน |
กระแสตรง |
4.2~5.5V |
|
||
|
อินเตอร์เฟซการสื่อสาร |
- |
DB9 หญิง (RS485) |
XH1.25-3PIN |
||
|
ซอฟต์แวร์ควบคุม |
- |
BoxLaserCtrIV2 |
|
||
|
ซอฟต์แวร์พอร์ตอนุกรม |
- |
PL23XX_Prolific_ไดร์เวอร์ตัวติดตั้ง_v207 |
|
||
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
||
|
อุณหภูมิในการจัดเก็บ |
℃ |
-40 ~ +85 |
|
||
● กำลังขับสูง 50mW;
● พลังงานและสเปกตรัมที่เสถียร
● แพ็คเกจโมดูลขนาดกะทัดรัดขนาด 70x90x18 มม.
● ชีวการแพทย์;
● การวิเคราะห์สเปกตรัม
● เซ็นเซอร์ใยแก้วนำแสง

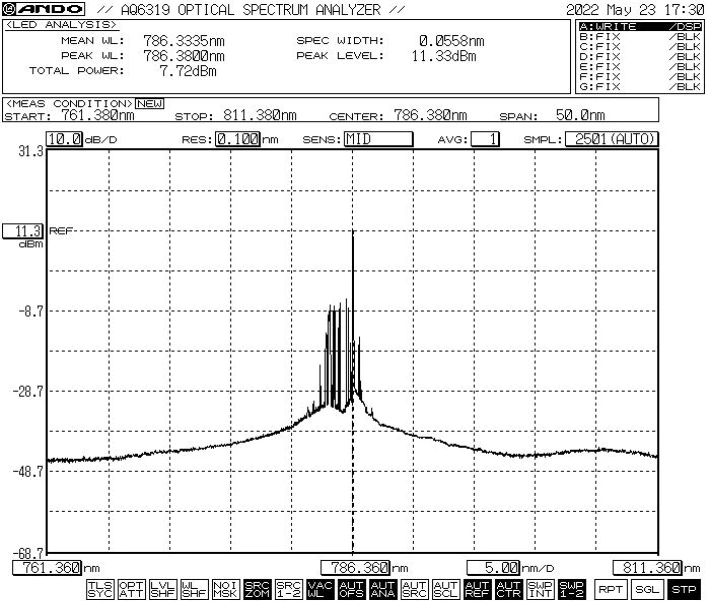

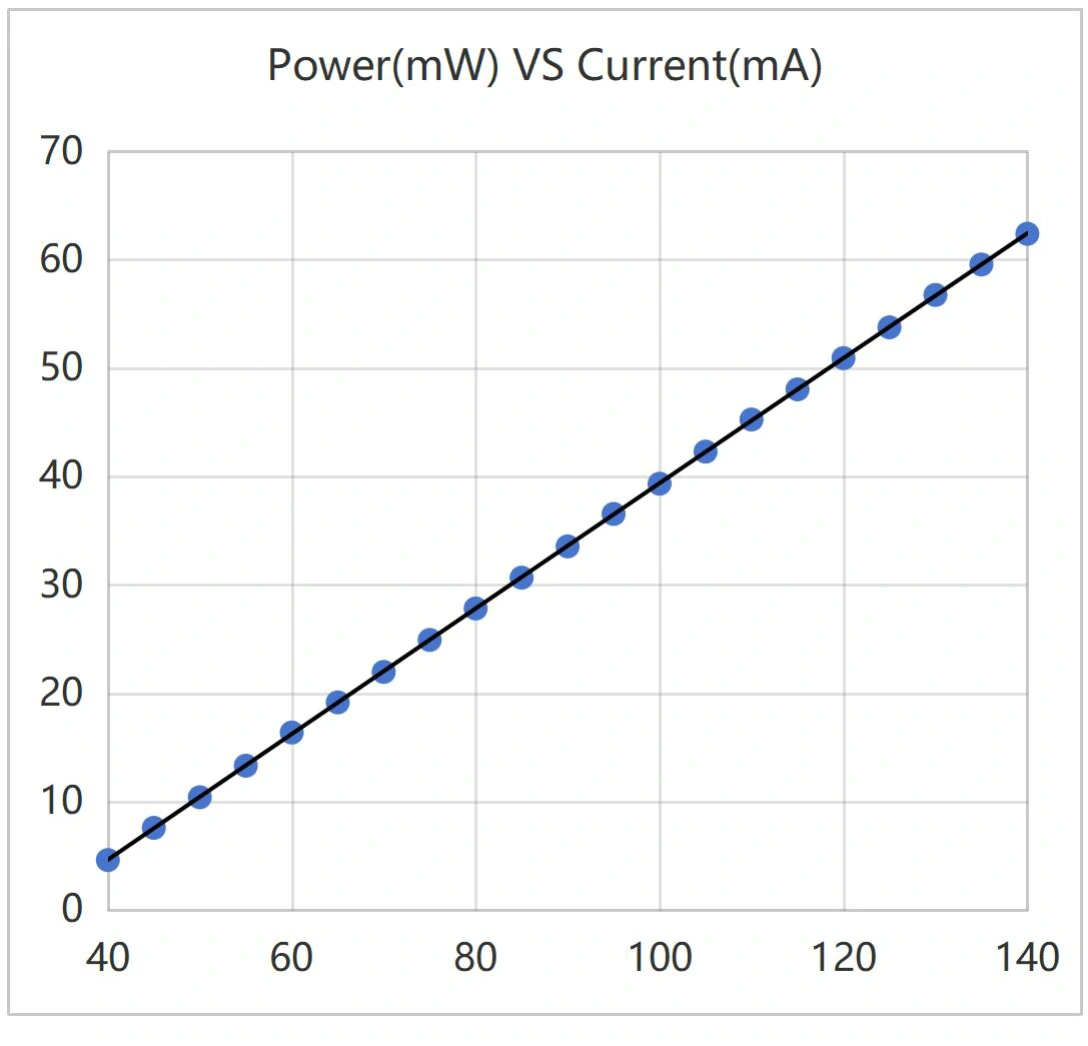

● เส้นโค้งทั่วไป: แหล่งเลเซอร์ FP 785nm 50mW
ขั้นตอนที่ 1 การแกะกล่อง: ก่อนประกอบ ให้ตรวจสอบว่าอุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่
ขั้นตอนที่ 2 แหล่งจ่ายไฟ: เชื่อมต่อกับแหล่งจ่ายไฟสลับ DC หรือแหล่งจ่ายไฟที่มีการควบคุมซึ่งตรงตามข้อกำหนดด้านแหล่งจ่ายไฟ ใช้เฉพาะอะแดปเตอร์จ่ายไฟที่ตรงกันของแท้ (DC5V หรือ DC12V) อะแดปเตอร์จ่ายไฟที่ไม่เหมาะสมอาจทำให้แหล่งกำเนิดแสงเสียหายได้ (อะแดปเตอร์จ่ายไฟตามมาตรฐานแรงดันไฟฟ้าในท้องถิ่น)
ขั้นตอนที่ 3 การเชื่อมต่อไฟเบอร์เอาท์พุต: เปิดฝากันฝุ่นที่ตัวเชื่อมต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบส่วนหน้าของไฟเบอร์ และเชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบหลังจากยืนยันว่าไม่มีมลภาวะและความเสียหาย
ชุดที่ 4 เชื่อมต่อกับคอมพิวเตอร์โฮสต์: ใช้สายเคเบิลข้อมูล USB-RS485 DB9 เพื่อเชื่อมต่อโมดูลแหล่งเลเซอร์ Fabry Perot FP และคอมพิวเตอร์ คอมพิวเตอร์จะต้องติดตั้งไดรเวอร์พอร์ตอนุกรมเฉพาะก่อนเพื่อระบุสายเคเบิลข้อมูลพอร์ตอนุกรม USB-RS485 มิฉะนั้นซอฟต์แวร์คอมพิวเตอร์โฮสต์และโมดูลแหล่งกำเนิดแสงจะไม่สามารถเชื่อมต่อและสื่อสารได้อย่างถูกต้อง กรุณาสอบถามคนขับจาก Box Optronics

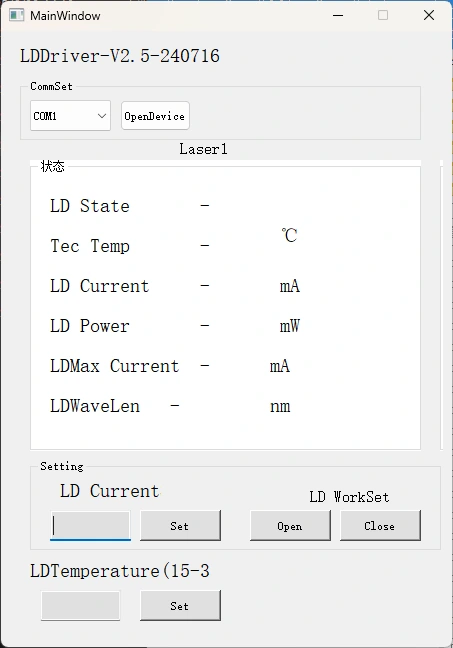

ขั้นตอนที่ 5 ซอฟต์แวร์ควบคุม: Box Optronics มีคำสั่งอนุกรมหรือซอฟต์แวร์พีซีเพื่อควบคุมกระแส LD ของโมดูลแหล่งเลเซอร์ Fabry Perot FP เลือกพอร์ตที่ถูกต้อง ตั้งค่ากระแสและอุณหภูมิ จากนั้นคลิกปุ่มเปิด (เพื่อป้องกันความเสียหาย ให้เพิ่มกระแสของไดรฟ์อย่างช้าๆ เมื่อทำงานครั้งแรก อย่าจ่ายกระแสไฟเต็มทันที)
ขั้นตอนที่ 6 หลังการใช้งาน ให้คลิกปุ่มปิด ปิดแหล่งจ่ายไฟ และปลดการเชื่อมต่อไฟเบอร์
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
มิติ |
|
บีเอฟแอล |
-FXXX |
-XX |
XX |
-XX |
-เอ็กซ์ |
|
แหล่งกำเนิดเลเซอร์ |
532:532นาโนเมตร 785:785นาโนเมตร 1064:1064นาโนเมตร |
50:50มิลลิวัตต์ |
เอสเอ็ม:เอสเอ็มไฟเบอร์ PM:PM ไฟเบอร์ |
เอฟเอ:เอฟซี/เอพีซี SA:เซาท์แคโรไลนา/APC อื่น |
ม:โมดูล B:แบบตั้งโต๊ะ |
เช่น BFL-F1064-50SM-FA-M
(ข้อมูลการสั่งซื้อ: โมดูลแหล่งเลเซอร์ Fabry Perot FP, 1064nm, กำลังเอาต์พุต 50mW, พร้อมไฟเบอร์ SM, ขั้วต่อ FC/APC , แพ็คเกจโมดูล)
สำหรับข้อกำหนดเฉพาะอื่นๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี โปรดชำระค่าจัดส่งสำหรับผลิตภัณฑ์ล่วงหน้า
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
การผลิต: 10-15 วันทำการ (หากมีสินค้าในสต็อกจะจัดส่งเร็วกว่านี้)
โลจิสติกส์ระหว่างประเทศ: 3-5 วันทำการ
● ไม่แนะนำให้ใส่หรือถอดขั้วต่อไฟเบอร์ออปติกบ่อยๆ เพื่อป้องกันการปนเปื้อนของฝุ่น—ซึ่งอาจนำไปสู่การสูญเสียการแทรกที่เพิ่มขึ้น—หรือการเผาไหม้ของส่วนปลายของตัวเชื่อมต่อไฟเบอร์
● ทำความสะอาดขั้วต่อไฟเบอร์โดยใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย และตรวจสอบด้วยเครื่องตรวจจับปลายไฟเบอร์ก่อนเชื่อมต่อ เชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์โดยไม่มีไฟฟ้าเสมอเพื่อหลีกเลี่ยงการไหม้ที่ส่วนท้าย ขั้วต่อไฟเบอร์ออปติกต้องปิดด้วยฝาปิดกันฝุ่น
● หากจำเป็นต้องเชื่อมต่อไฟเบอร์เอาท์พุตเข้ากับไฟเบอร์อื่น ขอแนะนำให้ใช้ตัวต่อฟิวชัน
● โปรดใช้ความระมัดระวังต่อความชื้น ฝุ่น และการกัดกร่อน เก็บในที่แห้ง
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากฝีมือมนุษย์ฟรีภายใน 1 ปีนับจากการซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี จะมีการจัดเตรียมบริการซ่อมแซมหรือเปลี่ยนทดแทนฟรีสำหรับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ภายในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรืออิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ฉลากการรับประกันบนตัวเครื่องมีการเปลี่ยนแปลงหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
