เลเซอร์ไฟเบอร์ Linewidth แคบพิเศษ 1064nm 20kHz

สารบัญ

1. บทนำของ เลเซอร์ไฟเบอร์ Linewidth แคบพิเศษ 1064nm 20kHz

2. เทคนิค ข้อมูลจำเพาะ

3. คุณลักษณะของผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. คู่มือการใช้งานอย่างปลอดภัย

7. ข้อมูลการสั่งซื้อ

8. เอกสารข้อมูลและแผ่นทดสอบ

9. เงื่อนไขการเสนอราคาและ การชำระเงิน

10. ระยะเวลารอคอย

11. หมายเหตุการดำเนินงานและ การบำรุงรักษา

12. การประกันคุณภาพและ บริการหลังการขาย

แนะนำผลิตภัณฑ์

นี่คือไฟเบอร์ Linewidth แบบแคบพิเศษขนาด 1064nm 20kHz เลเซอร์ที่ใช้โครงสร้างช่องเลเซอร์ DFB แบบไฟเบอร์ออปติก ส่งสัญญาณเอาต์พุต a เลเซอร์คลื่นต่อเนื่องแบบคลื่นแคบแบบแนวยาวโหมดเดี่ยวใน 1,064 นาโนเมตร แถบความยาวคลื่น กำลังขับ 50/100/200/500/1000mW เป็นตัวเลือก มัน รองรับการกำหนดค่าแบบตั้งโต๊ะและโมดูลาร์ด้วยการสื่อสาร RS232 อินเทอร์เฟซและซอฟต์แวร์ตรวจสอบสำหรับการรวมระบบ เหมาะสำหรับ LiDAR, อะคูสติกน้ำและการตรวจจับใยแก้วนำแสงแบบกระจาย

สินค้า ข้อมูลจำเพาะ

คุณสมบัติผลิตภัณฑ์

● สเปกตรัม ความกว้างของเส้น ≤20KHz;

● ไฟเบอร์ทั้งหมด ช่องเรโซแนนซ์ DFB;

● ความยาวคลื่น เสถียรโดยไม่ต้องข้ามโหมด

การใช้งานผลิตภัณฑ์

● ไลดาร์;

● อะคูสติก เซ็นเซอร์, ไฮโดรโฟน;

● ไฟเบอร์ การตรวจจับแบบกระจายออปติก

สินค้า รายละเอียด

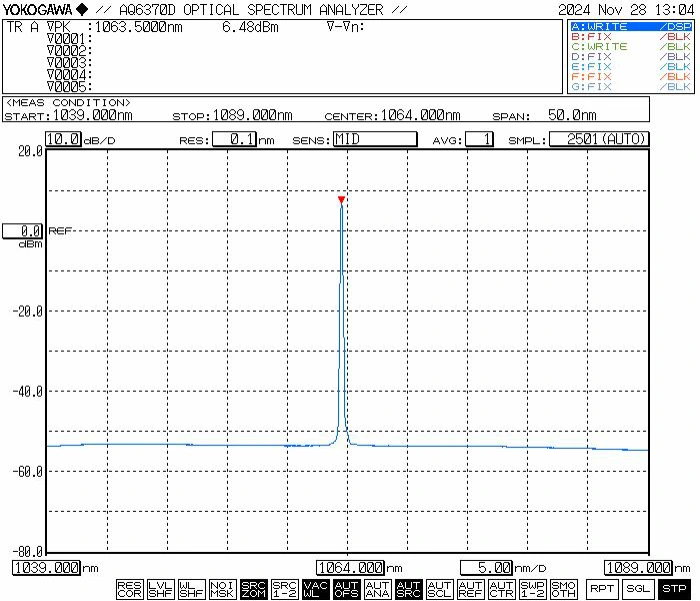

● สเปกตรัมทั่วไป: 1,064 นาโนเมตร

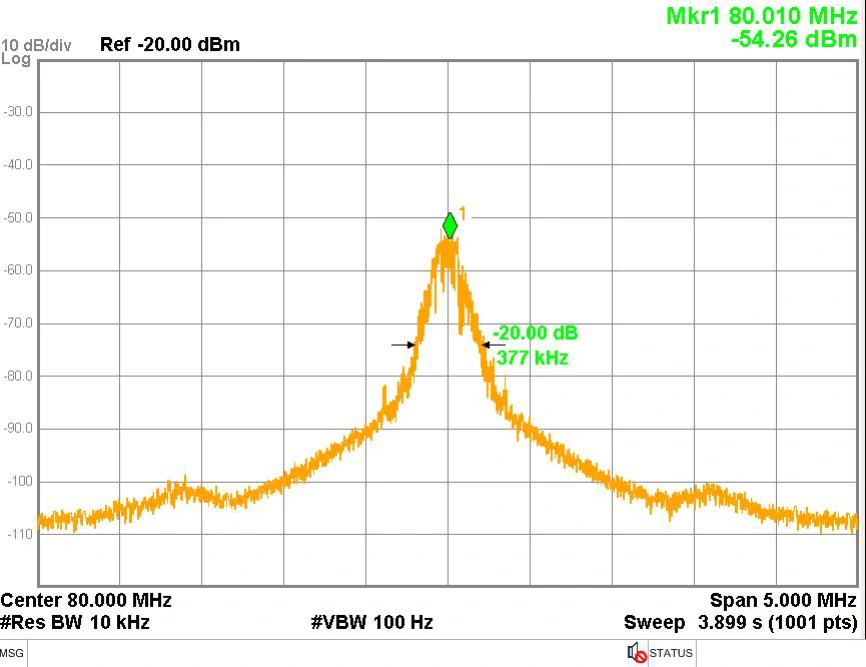

● ความกว้างของเส้นทั่วไป: ความกว้างของเส้นสเปกตรัม 3dB≤20 KHz (ความกว้างของเส้นเท่ากับ 20dB / 20)

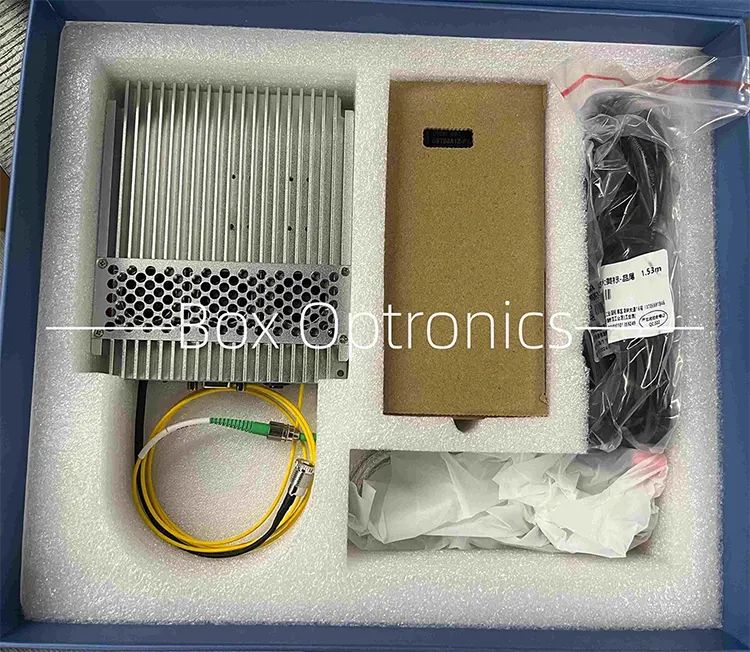

● ตัวอย่างบรรจุภัณฑ์

การดำเนินงาน คำแนะนำ

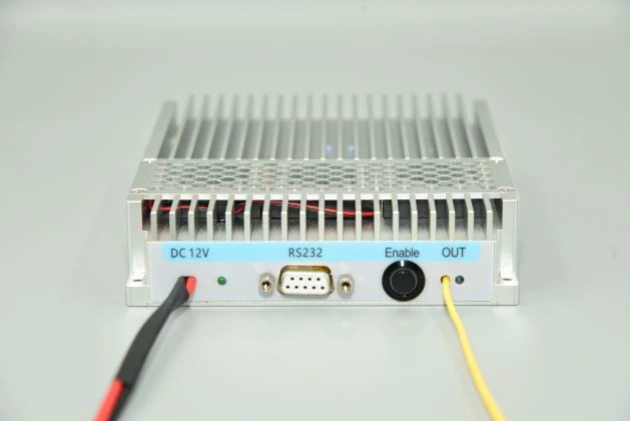

Step1.Appearance: โมดูลประกอบด้วย ขั้วต่อสายไฟ, ไฟแสดงสถานะ, อินเทอร์เฟซการสื่อสาร RS232, เอาต์พุต สวิตช์เปิดใช้งานและพอร์ตไฟเบอร์เอาต์พุตเลเซอร์

Step2.Power Supply: ใช้พอร์ตจ่ายไฟ DC5.5×2.1 มม. มาตรฐาน อินเตอร์เฟซ ใช้เฉพาะอะแดปเตอร์จ่ายไฟที่ตรงกันของแท้ (DC5V หรือ DC12V) อะแดปเตอร์จ่ายไฟที่ไม่เหมาะสมอาจทำให้แหล่งกำเนิดแสงเสียหายได้ กำลังไฟคอนเนคเตอร์รูปตัว U มีสายเคเบิลสำหรับเชื่อมต่อกับแหล่งจ่ายไฟแบบสวิตช์ตามคำขอที่ เวลาที่ซื้อ

ขั้นตอนที่ 3 การเชื่อมต่อไฟเบอร์ออปติก จัมเปอร์: ถอดฝาปิดกันฝุ่นออกจากขั้วต่อไฟเบอร์ ตรวจสอบส่วนปลาย การปนเปื้อนหรือความเสียหายและมั่นใจในความสะอาดก่อนเชื่อมต่อกับผู้อื่น อุปกรณ์ไฟเบอร์หรืออุปกรณ์ทดสอบ สำหรับรุ่นกำลังสูง การประกบฟิวชั่นคือ แนะนำ

Setp4.การเชื่อมต่อโมดูลกับโฮสต์ คอมพิวเตอร์: ใช้สายเคเบิลข้อมูลอนุกรม USB-RS232 ที่ให้มาในการเชื่อมต่อโมดูลด้วย คอมพิวเตอร์ ติดตั้งไดรเวอร์อนุกรมเฉพาะ (จัดทำโดย ผู้ผลิต) เพื่อเปิดใช้งานการสื่อสาร หากไม่มีไดรเวอร์ซอฟต์แวร์โฮสต์ ไม่สามารถเชื่อมต่อกับโมดูลได้

Step5.ซอฟต์แวร์: The ซอฟต์แวร์โฮสต์ช่วยให้สามารถปรับกำลังเอาต์พุตและควบคุมเอาต์พุตเลเซอร์ได้ ปุ่ม "SoftActive" (ดูแผนภาพอินเทอร์เฟซด้านล่าง) ซอฟต์แวร์ แสดงกระแสปั๊มที่ตั้งไว้ กำลังเอาท์พุต และสถานะการตรวจสอบอุณหภูมิ

Step6.การดำเนินงานซอฟต์แวร์เฉพาะ: ดังแสดงในแผนภาพ หลังจากเปิดตัวโฮสต์ ซอฟต์แวร์คอมพิวเตอร์ ขั้นแรกให้เลือกหมายเลขพอร์ตอนุกรมที่ถูกต้องใน รายการพอร์ตอนุกรม "PortList" และคลิกที่ "OpenPort" ปุ่มเพื่อเปิดพอร์ตอนุกรม "พลัง" และ "LDTemp" จากนั้นหน้าต่างจะแสดงกำลังไฟฟ้าเอาท์พุตปัจจุบันของโมดูลและอุณหภูมิของปั๊ม ป้อนค่าปัจจุบันของตัวขับปั๊มในช่อง "ปัจจุบัน" แล้วคลิก ปุ่ม "ตั้งค่า" การตั้งค่ามีผลและแหล่งกำเนิดแสง ส่งออกพลังงานแสงเฉพาะเมื่อปุ่มทางกายภาพทั้งสองเปิดสวิตช์ไฟ โมดูลต้นทางและปุ่ม "SoftActive" ในซอฟต์แวร์ถูกหมุน บน หมายเลขเวอร์ชันของซอฟต์แวร์คอมพิวเตอร์โฮสต์จะต้องตรงกับซอฟต์แวร์ เวอร์ชันที่ระบุในรายงานการทดสอบผลิตภัณฑ์ สามารถดูเวอร์ชันซอฟต์แวร์ได้ ในรายงานการทดสอบของแต่ละผลิตภัณฑ์

Step7.Parameter Memory: การตั้งค่าและสถานะที่กำหนดผ่านซอฟต์แวร์คือ บันทึกโดยอัตโนมัติในโมดูล หน่วยความจำภายใน ไม่จำเป็นต้องมีการเชื่อมต่อคอมพิวเตอร์โฮสต์หากไม่มีพารามิเตอร์ จำเป็นต้องมีการปรับเปลี่ยน

การสั่งซื้อ ข้อมูล

เช่น NLFL-1064-50-T-SM-M

(ข้อมูลการสั่งซื้อ: ไฟเบอร์เลเซอร์ Linewidth แคบพิเศษ 1064nm 20kHz, กำลังขับ 50mW, ปรับกำลังได้, ไฟเบอร์ SM, แพ็คเกจโมดูล)

สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูลและ ใบทดสอบ

เอกสารข้อมูล

เงื่อนไขการเสนอราคาและ การชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

(3) อื่น ๆ

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาในการผลิต 10-15 วันทำการ (ถ้ามีเข้ามาบ้าง. สต็อกจะจัดส่งได้เร็วขึ้น)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

หมายเหตุการดำเนินงานและ การบำรุงรักษา

● ไม่แนะนำให้เสียบและถอดปลั๊กเอาต์พุตบ่อยๆ ขั้วต่อไฟเบอร์เพื่อหลีกเลี่ยงการปนเปื้อนของฝุ่นซึ่งอาจนำไปสู่การเพิ่มขึ้น การสูญเสียการแทรกหรือการเผาไหม้ของปลายขั้วต่อไฟเบอร์

● ทำความสะอาดขั้วต่อไฟเบอร์โดยใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย และตรวจสอบด้วย a เครื่องตรวจจับใบหน้าปลายไฟเบอร์ก่อนการเชื่อมต่อ เชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์เสมอ ไม่มีไฟฟ้าเพื่อหลีกเลี่ยงการไหม้ที่ใบหน้า ขั้วต่อสายไฟเบอร์ออปติกจะต้องมี ปกคลุมไปด้วยหมวกกันฝุ่น

● หากจำเป็นต้องเชื่อมต่อไฟเบอร์เอาท์พุตกับไฟเบอร์อื่น แสดงว่าเชื่อมต่อแล้ว แนะนำให้ใช้เครื่องต่อเชือกฟิวชั่น

● เมื่อสตาร์ทเครื่อง ขั้นแรกให้ตรวจสอบสวิตช์เปิด/ปิดและสวิตช์กุญแจ ปิดอยู่ จากนั้นจึงเชื่อมต่อแหล่งจ่ายไฟ เมื่อปิดเครื่องก่อนอื่น ปิดสวิตช์กุญแจแล้วถอดแหล่งจ่ายไฟออกหลังจากเอาต์พุต ไฟแสดงสถานะดับลง อย่าตัดแหล่งจ่ายไฟโดยตรงเมื่อ แหล่งกำเนิดแสงกำลังทำงาน

● โปรดใส่ใจกับวัสดุกันความชื้น กันฝุ่น และ ป้องกันการกัดกร่อนและเก็บไว้ในที่แห้ง

การประกันคุณภาพและ บริการหลังการขาย

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
