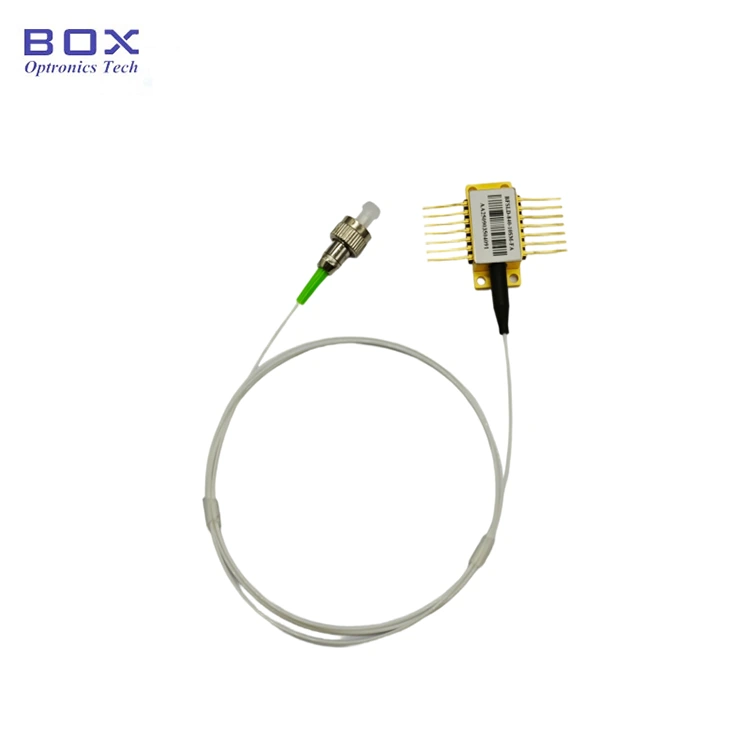

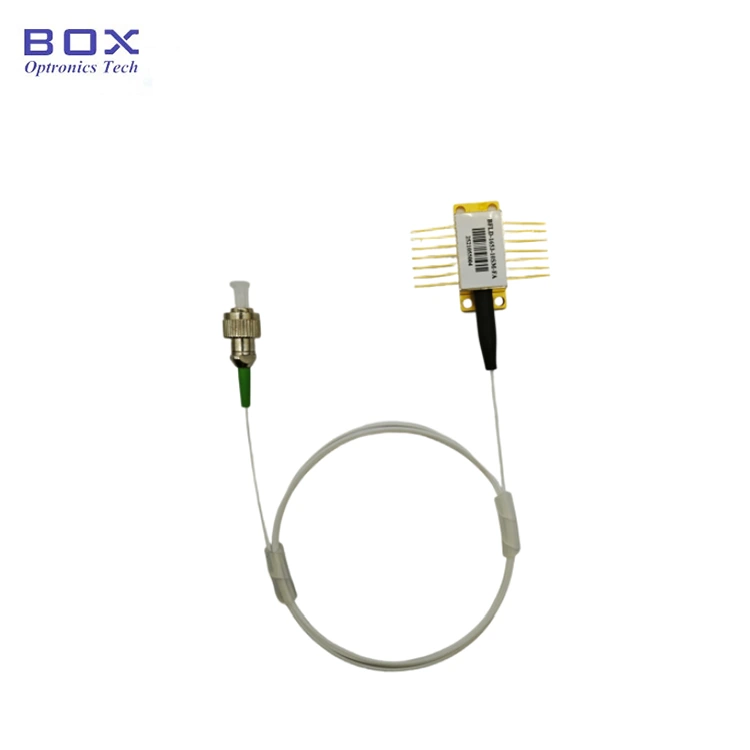

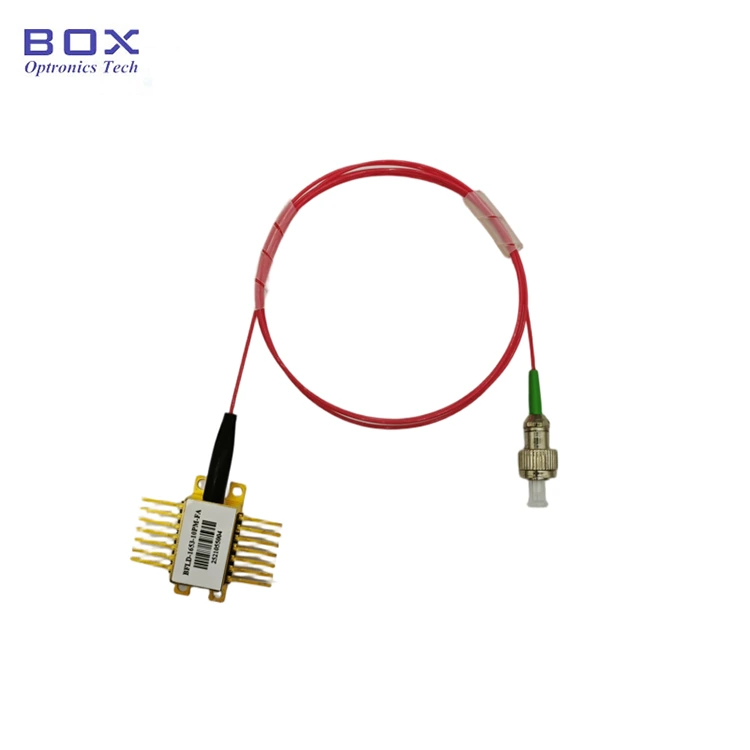

เลเซอร์ Linewidth แคบแบบ 1310nm DFB 100KHz BTF คือ a เลเซอร์ประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานใน Lidar, เรดาร์ลม, ออปติคัล การตรวจจับไฟเบอร์และการสื่อสารที่สอดคล้องกัน มีกำลังขับสูงสุดถึง 100mW, แบนด์วิดท์ 3dB น้อยกว่า 100kHz และกระแสไฟเกณฑ์ต่ำ เป็นตัวเลือกที่มีไฟเบอร์ SM/PM อุณหภูมิการทำงานที่กว้าง และความน่าเชื่อถือสูง โปรดใช้ภายใต้การป้องกัน ESD และควบคุมกระแสและอุณหภูมิของไดรฟ์ อย่างเคร่งครัดและหลีกเลี่ยงความเสียหายจากกระแสไฟเกิน
|
พารามิเตอร์ |
เครื่องหมาย |
เงื่อนไข |
นาที. |
ประเภท |
สูงสุด |
หน่วย |
|
ความยาวคลื่นตรงกลาง |
เลค |
TL=15~35℃ ตามน้ำหนักจริง |
1305 |
1310 |
1315 |
นาโนเมตร |
|
กำลังขับออปติคัล |
ปณ |
- |
100 |
- |
- |
เมกะวัตต์ |
|
เกณฑ์ปัจจุบัน |
ไอทีเอช |
TL=25℃ |
- |
- |
40 |
มิลลิแอมป์ |
|
แรงดันไฟฟ้าขณะทำงาน |
วีโอพี |
PO= 10mW (ตามน้ำหนักจริง) |
- |
- |
2.5 |
V |
|
การดำเนินงานในปัจจุบัน |
ไอออป |
PO= 10mW (ตามน้ำหนักจริง) |
- |
700 |
800 |
มิลลิแอมป์ |
|
เส้นสเปกตรัม |
ล.ว |
FWHM |
- |
- |
100 |
กิโลเฮิรตซ์ |
|
การตอบสนองของ MPD |
ไอมอน/ป๊อป |
- |
1 |
- |
30 |
ไมโครเอ/มิลลิวัตต์ |
|
อัตราส่วนการปราบปรามโหมดด้านข้าง |
สสส |
ซีดับบลิว |
40 |
- |
- |
เดซิเบล |
|
การแยกแสง |
- |
-10 < TC < +70 ℃ |
40 |
- |
- |
เดซิเบล |
|
TEC ตั้งอุณหภูมิ |
ทศ |
- |
15 |
- |
35 |
℃ |
|
กระแสเทอร์มิสเตอร์ |
ไอทีซี |
- |
- |
- |
0.5 |
มิลลิแอมป์ |
|
ความต้านทานของเทอร์มิสเตอร์ |
รท |
ค่าทีแอล = 25°C |
9.5 |
10 |
10.5 |
KΩ |
|
กระแสเทค |
ไอเทค |
ค่าทีแอล = 25°C, ทีซี = 70°C |
- |
- |
1.5 |
A |
|
แรงดันไฟฟ้า TEC |
วีเทค |
ค่าทีแอล = 25°C, ทีซี = 70°C |
- |
- |
3.5 |
V |
|
ความจุเทค |
∆T |
ทีซี = 70℃ |
- |
- |
50 |
℃ |
|
ความยาวคลื่นดริฟท์ (EOL) |
△แล |
ผ่านการทดสอบมากว่า 25 ปี ตลอดชีวิต |
- |
- |
±0.1 |
นาโนเมตร |
|
อุณหภูมิความยาวคลื่น ค่าสัมประสิทธิ์ |
∆เล/∆T |
อุณหภูมิ TEC อยู่ที่ 15°C ถึง 35 ℃ |
- |
0.1 |
- |
นาโนเมตร/℃ |
|
กระแสความยาวคลื่น ค่าสัมประสิทธิ์การมอดูเลต |
ไอทีอาร์ |
200-800mA |
0.2 |
- |
0.4 |
กิกะเฮิรตซ์/มิลลิแอมป์ |
● SMF-28e หรือผมเปีย PM1310;
● กำลังขับ >100mW
● แคบ ความกว้างของเส้น <100KHz;
● 14 พิน แพ็คเกจ BTF พร้อม TEC, ตัวแยกแสง, และติดตาม PD
● ลิดาร์;
● เรดาร์ลม;
● การตรวจจับใยแก้วนำแสง
● การสื่อสารที่สอดคล้องกัน

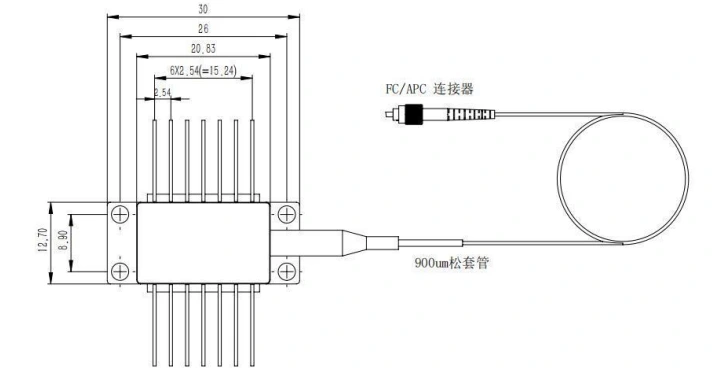

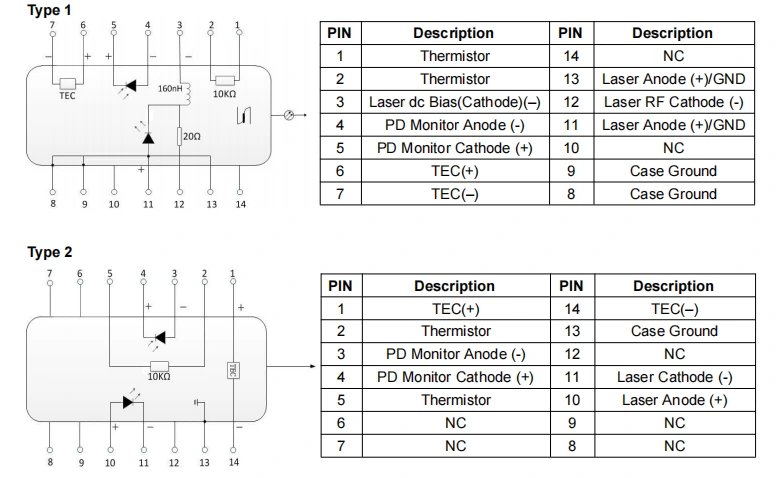

● การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.) -1310nm DFB 100KHz BTF เลเซอร์ Linewidth แคบ
● คำถามที่พบบ่อย
(1) สามารถเปลี่ยนความยาวคลื่นโดยการปรับกระแสได้หรือไม่? ช่วงคืออะไร?
--ใช่. ค่าสัมประสิทธิ์ความยาวคลื่นปัจจุบันคือ 0.01 nm/mA และ ค่าสัมประสิทธิ์ความยาวคลื่นอุณหภูมิคือ 0.1 นาโนเมตร / ℃ ช่วงที่ปรับได้ของ WL อยู่ที่ประมาณ ~กึ่งกลาง WL+/- 1 นาโนเมตร
(2) ความกว้างของเส้นคืออะไร? คุณระบุ LD ความกว้างของเส้นปกติหรือไม่
--3dB ความกว้างของเส้นน้อยกว่า 100kHz LD ระดับ MHz พร้อมใช้งาน
(3) ช่วงการควบคุมพลังงานคืออะไร?
--10~100%
(4) คุณมีท่อไฟเบอร์ป้องกันและขั้วต่อไฟเบอร์หรือไม่?
--ใช่. ท่อหลวม 900um และ FC/APC, SC/APC หรือตัวเชื่อมต่ออื่น ๆ ไม่จำเป็น
|
ชื่อ |
ความยาวคลื่น |
ความกว้างของเส้น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
PIN ออก |
|
บีเอ็นแอลดี |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
LD ความกว้างของเส้นแคบ |
1310 :1310 นาโนเมตร |
1:100kHz |
1H:100มิลลิวัตต์ |
เอสเอ็ม:SMF28e น :PM1310
|
เอฟเอ: เอฟซี/เอพีซี อื่น |
ว่าง:ประเภท 1 2: ประเภท 2 |
เช่น BNLD-1310-11HPM-FA
(ข้อมูลการสั่งซื้อ: 1310nm DFB 100KHz BTF เลเซอร์ความกว้างเส้นแคบ, 100mW กำลังขับพร้อมไฟเบอร์ PM, ขั้วต่อ FC/APC, type1 pin-out)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด
● หากพินจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เป็นเช่นนั้น เกิน 260°C และเวลาในการบัดกรีต้องไม่เกิน 10 วินาที โดยเฉพาะ ต้องให้ความสนใจกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งจะต้องถูกต้อง ต่อสายดิน
● ในระหว่างกระบวนการเพิ่มพลัง ห้ามใช้กระแสไฟฟ้าสูงโดยตรง เช่น สิ่งนี้เสี่ยงต่อการสร้างความเสียหายให้กับชิป ให้เปิดอุปกรณ์ในระดับปัจจุบันแทน ใกล้กับเกณฑ์ของชิปแล้วค่อย ๆ เพิ่มกระแสให้เล็กลง เพิ่มขึ้นจนได้ระดับที่ต้องการ
● ก่อนที่จะเปิดส่วนประกอบทั้งหมด ให้เปิดใช้งานตัวทำความเย็นก่อน และ จากนั้นดำเนินการตามขั้นตอนการเพิ่มพลังแบบค่อยเป็นค่อยไปเพื่อป้องกันชิปร้อนเกินไปและ โอเวอร์โหลด
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
