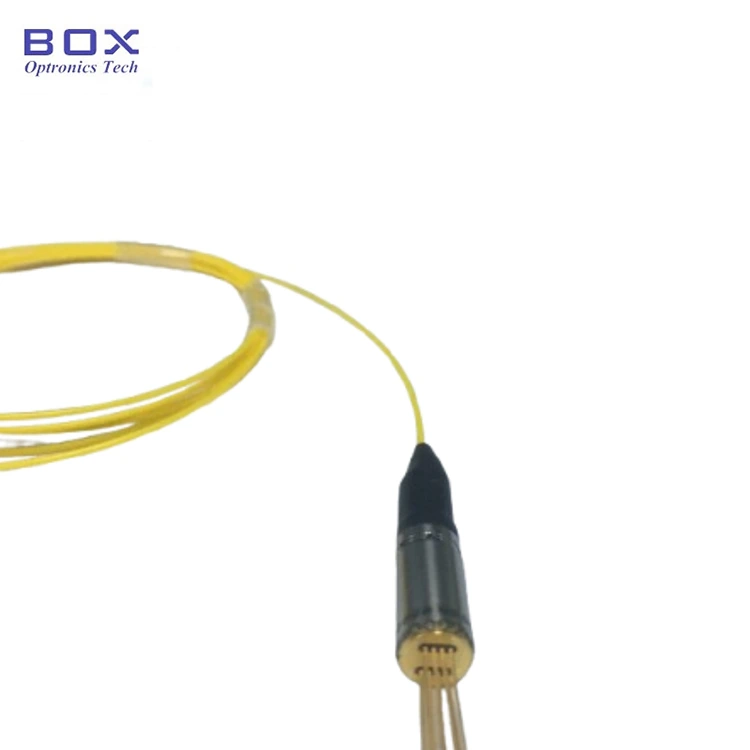

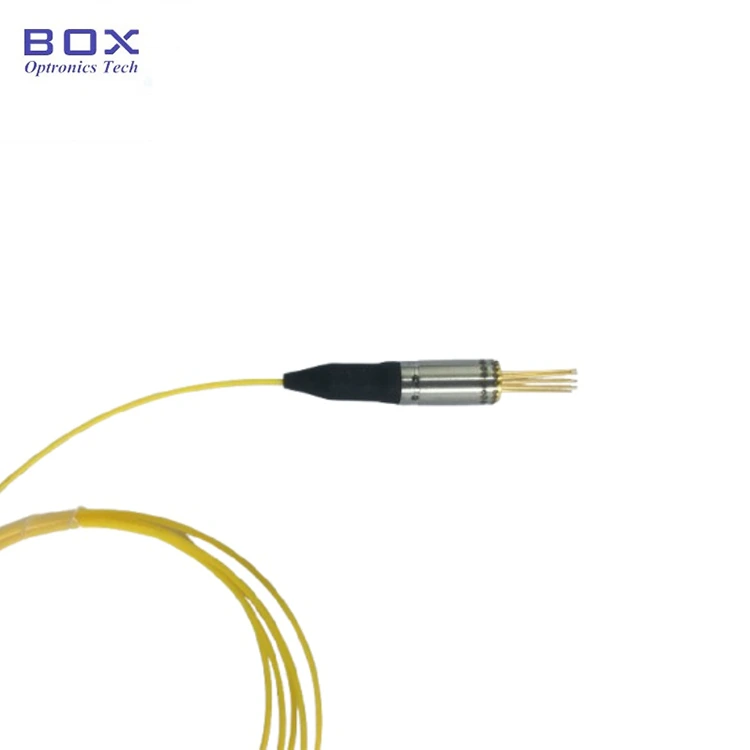

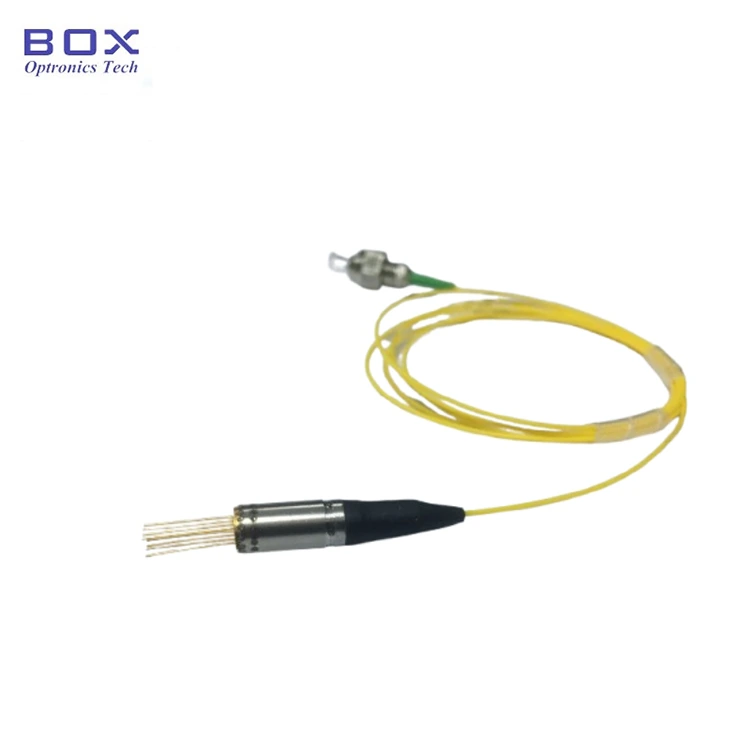

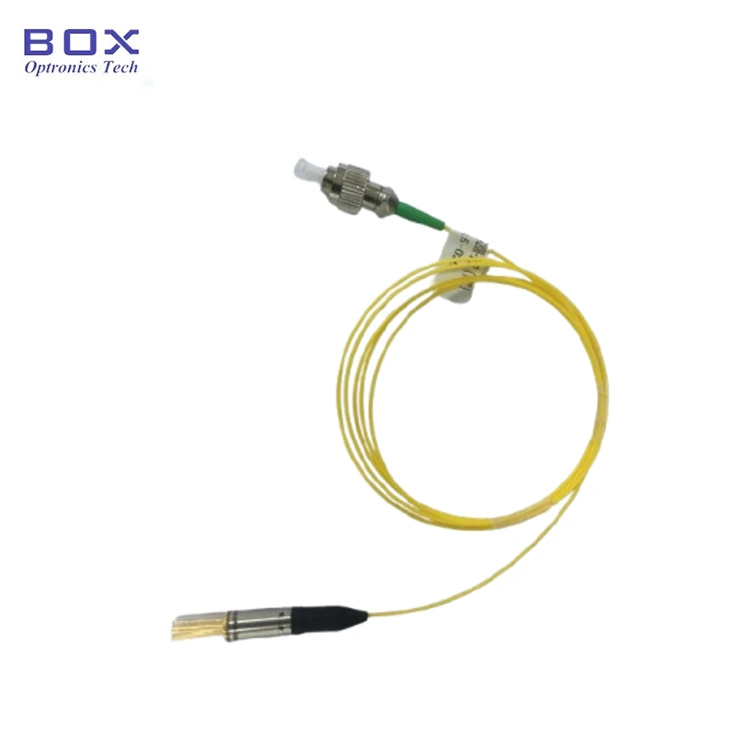

เลเซอร์ DFB แบบโคแอกเซียล Pigtailed DFB ความกว้างแคบ 1550 นาโนเมตร

ภาพรวมผลิตภัณฑ์-1550nm เลเซอร์ DFB แบบโคแอกเซียล Pigtailed DFB ความกว้างแคบ

เลเซอร์ DFB แบบโคแอกเซียล Pigtailed DFB ขนาด 1550 นาโนเมตรจาก Box Optronics เป็นเลเซอร์ป้อนกลับแบบกระจายความเย็นที่ระบายความร้อนด้วย TEC ซึ่งออกแบบมาสำหรับระบบ LiDAR และแอปพลิเคชันการขับขี่อัตโนมัติ ทำงานที่ความยาวคลื่นศูนย์กลาง 1550 นาโนเมตร ให้เอาต์พุตออปติคัล ≥2mW ผ่านไฟเบอร์โหมดเดี่ยวและความกว้างของเส้นสเปกตรัม ≤500kHz วัดโดยใช้วิธีเฮเทอโรไดน์ในตัว เลเซอร์นี้รวมเทอร์โมอิเล็กทริกคูลเลอร์ (TEC), เทอร์มิสเตอร์, โฟโตไดโอดของจอภาพ InGaAs PIN และตัวแยกแสงในแพ็คเกจโคแอกเซียลขนาดกะทัดรัดที่มีผมเปีย FC/APC หรือ SC/APCfiber

คุณสมบัติหลัก -เลเซอร์ DFB แบบโคแอกเซียล Pigtailed DFB ความกว้าง 1550 นาโนเมตร

· ความยาวคลื่นกลาง: 1550 นาโนเมตร, +/-3 นาโนเมตร ความทนทานต่อ WL

· ความกว้างของเส้นสเปกตรัมแคบ: ≤500kHz (วิธีการวัดแบบเฮเทอโรไดน์ในตัวเอง)

· กำลังขับแสง: ขั้นต่ำ 2mW (เอาต์พุตไฟเบอร์ SM)

· ตัวแยกแสงในตัว: การแยก ≥30dB

· เทอร์โมอิเล็กทริกคูลเลอร์ (TEC) และเทอร์มิสเตอร์ในตัว

· โฟโตไดโอดจอภาพ InGaAs PIN ในตัว

· สัญญาณรบกวนต่ำ ความผิดเพี้ยนต่ำ

· ความน่าเชื่อถือสูงและอายุการใช้งานยาวนาน

การใช้งานทั่วไป -1550nm เลเซอร์ DFB แบบโคแอกเซียล Pigtailed DFB ที่มีความกว้างเส้นแคบ

· ระบบ FMCW LiDAR สำหรับการขับขี่อัตโนมัติและ ADAS

· LiDAR ที่สอดคล้องกันสำหรับการวัดช่วงและความเร็วพร้อมกัน

· ระบบ LiDAR สำหรับการสร้างภาพ 3 มิติและการนำทางอัตโนมัติ

· ระบบ LiDAR อุตสาหกรรมสำหรับหุ่นยนต์ ระบบนำทาง AGV และระบบอัตโนมัติ

· ระบบทดสอบการสื่อสารด้วยแสงที่สอดคล้องกันและอุปกรณ์ตรวจวัดด้วยแสง

· ระบบตรวจจับไฟเบอร์ออปติกแบบกระจาย

· การสะท้อนโดเมนความถี่แสง (OFDR)

· การวิจัยโฟโตนิกส์และการทดลองการตรวจจับที่สอดคล้องกันในห้องปฏิบัติการ

· การบูรณาการ OEM เข้ากับโมดูล LiDAR เซ็นเซอร์ยานยนต์ และอุปกรณ์ตรวจจับทางอุตสาหกรรม

ข้อมูลจำเพาะของผลิตภัณฑ์ - เลเซอร์ DFB แบบโคแอกเซียล Pigtailed DFB ขนาด 1550 นาโนเมตร

พิกัดสูงสุดสัมบูรณ์ (Tc = 25°C)

ลักษณะทางแสงและไฟฟ้า (Tc = 25°C)

คุณสมบัติของ TEC และเทอร์มิสเตอร์

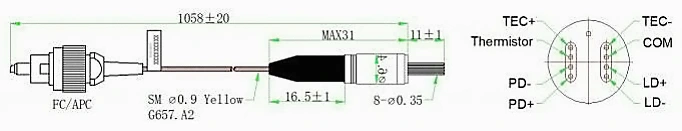

คำจำกัดความของแพ็คเกจและพิน

ประเภทบรรจุภัณฑ์: แพ็คเกจสุญญากาศโคแอกเซียลพร้อม TEC

ส่วนประกอบภายใน: ตัวแยกแสง, ตัวทำความเย็นแบบเทอร์โมอิเล็กทริก (TEC), เทอร์มิสเตอร์, โฟโตไดโอดจอภาพ InGaAs PIN

ข้อมูลการสั่งซื้อ -เลเซอร์ DFB แบบโคแอกเซียล Pigtailed DFB ความกว้างแคบ 1550 นาโนเมตร

ศัพท์เฉพาะรุ่น

BLD - X XX XX X - X XX (XX)

ตัวอย่าง: BLD-ND5502H-IFA(TEC)

เอกสารข้อมูล -1550nm เลเซอร์ DFB แบบโคแอกเซียล Pigtailed DFB ความกว้างแคบ

เอกสารข้อมูล

คำถามที่พบบ่อย (FAQ)

ถาม: "ความกว้างของเส้นที่แคบ" หมายถึงอะไร และเหตุใดจึงสำคัญสำหรับ LiDAR

ตอบ: ความกว้างของเส้นสเปกตรัมหมายถึงความกว้างของสเปกตรัมความถี่แสงของเลเซอร์ เลเซอร์นี้ให้ความกว้างของเส้น < 500 kHz วัดโดยวิธี self-heterodyne โดยทั่วไปความกว้างของเส้นที่แคบลงจะส่งผลให้มีความยาวในการเชื่อมโยงกันมากขึ้น ซึ่งเป็นสิ่งสำคัญสำหรับเทคนิคการตรวจจับที่สอดคล้องกัน เช่น FMCW LiDAR

ในระบบ FMCW LiDAR สัญญาณแสงที่ส่งและสะท้อนจะรบกวนการสร้างสัญญาณจังหวะที่ใช้สำหรับการวัดช่วงและความเร็ว เลเซอร์ที่มีความกว้างเป็นเส้นแคบช่วยรักษาความสอดคล้องกัน ลดสัญญาณรบกวนของเฟส และปรับปรุงความไวในการวัดในการใช้งานระยะยาวและมีความละเอียดสูง

ถาม: อะไรคือความแตกต่างระหว่างเลเซอร์แนวแคบแบบโคแอกเซียลกับเลเซอร์ DFB ที่บรรจุด้วยผีเสื้อ?

ตอบ: ความแตกต่างหลักคือฟอร์มแฟคเตอร์ของบรรจุภัณฑ์ ผลิตภัณฑ์นี้ใช้แพ็คเกจโคแอกเชียลขนาดกะทัดรัดที่มี TEC, เทอร์มิสเตอร์, โฟโตไดโอดของจอภาพ และตัวแยกแสงในตัว ทำให้เหมาะสำหรับโมดูล LiDAR ที่มีพื้นที่จำกัดและการผสานรวม OEM แบบไฟเบอร์คู่

โดยทั่วไปแล้ว เลเซอร์ DFB ที่บรรจุหีบห่อแบบผีเสื้อจะให้อินเทอร์เฟซทางไฟฟ้ามากกว่าและมีความยืดหยุ่นสูงกว่าสำหรับระบบห้องปฏิบัติการ อุปกรณ์โทรคมนาคม และการใช้งานที่ต้องการการออกแบบการระบายความร้อนหรือไฟฟ้าแบบกำหนดเอง

แพคเกจที่เหมาะสมขึ้นอยู่กับความต้องการของระบบ รวมถึงขนาด การจัดการระบายความร้อน อินเทอร์เฟซทางไฟฟ้า และวิธีการรวมระบบ

ถาม: LiDAR ในยานยนต์ที่ความยาวคลื่น 1550 นาโนเมตรปลอดภัยต่อดวงตาหรือไม่

ตอบ: โดยทั่วไปบริเวณความยาวคลื่น 1550 นาโนเมตรถือว่าปลอดภัยต่อดวงตามากกว่าสำหรับการใช้งาน LiDAR เมื่อเทียบกับความยาวคลื่นที่สั้นกว่า เช่น 905 นาโนเมตร ที่ประมาณ 1550 นาโนเมตร การดูดซับโดยโครงสร้างด้านหน้าของดวงตาช่วยลดการสัมผัสจอตาได้อย่างมาก ทำให้ระบบ LiDAR สามารถบรรลุระดับพลังงานแสงที่อนุญาตได้สูงขึ้นภายใต้มาตรฐานความปลอดภัยของเลเซอร์ที่เกี่ยวข้อง

การจำแนกประเภทความปลอดภัยของดวงตาขั้นสุดท้ายขึ้นอยู่กับการออกแบบระบบที่สมบูรณ์ รวมถึงกำลังเอาต์พุต การแยกลำแสง รูปแบบการมอดูเลชั่น ระยะเวลาการรับแสง และการปฏิบัติตามมาตรฐาน เช่น IEC 60825

ถาม: ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) คืออะไร?

ตอบ: ขั้นต่ำคือ 2 ชิ้น
