1. การแนะนำ 1550nm DFB 100KHz BTF เลเซอร์ Linewidth แคบ
2. ข้อมูลจำเพาะทางเทคนิค
3. คุณสมบัติผลิตภัณฑ์
4. การใช้งานทั่วไป
5. รายละเอียดสินค้า
6. ข้อมูลการสั่งซื้อ
7. เอกสารข้อมูลและแผ่นทดสอบ
8. เงื่อนไขการเสนอราคาและการชำระเงิน
9. เวลานำ
10. หมายเหตุการดำเนินงาน
11. การประกันคุณภาพและ บริการหลังการขาย
เลเซอร์ Linewidth แคบแบบ 1550nm DFB 100KHz BTF คือ ออกแบบมาสำหรับการใช้งานที่มีความแม่นยำสูงซึ่งต้องการแถบความถี่แคบที่มีความเสถียรเป็นพิเศษ แหล่งกำเนิดแสง เลเซอร์นี้ทำงานที่ความยาวคลื่น 1550 นาโนเมตรและมี <100KHz ความกว้างของเส้น, กำลังขับ > 50mW เหมาะสำหรับ WDM (การแบ่งความยาวคลื่น) Multiplexing) ระบบการตรวจจับด้วยไฟเบอร์ออปติก และอุปกรณ์ทดสอบที่ต้องการพลังงานต่ำ เส้นตรงและความบริสุทธิ์ของสเปกตรัมสูง เมื่อใช้งาน อุปกรณ์นี้จะปล่อยเสียง a ลำแสงเลเซอร์ความเข้มสูง อย่ามองตรงไปที่ส่วนปลายของไฟเบอร์ กำลังทำ ดังนั้นอาจทำให้เกิดอาการบาดเจ็บที่ดวงตาได้
|
พารามิเตอร์ |
เครื่องหมาย |
เงื่อนไข |
นาที. |
ประเภท |
สูงสุด |
หน่วย |
|
ความยาวคลื่นปฏิบัติการ |
เลซี |
25 ℃ |
1540 |
1550 |
1560 |
นาโนเมตร |
|
กำลังขับออปติคัล |
พีเอฟ |
- |
50 |
- |
- |
เมกะวัตต์ |
|
เกณฑ์ปัจจุบัน |
ไอทีเอช |
25 ℃ |
- |
30 |
45 |
มิลลิแอมป์ |
|
กระแสเลเซอร์ไปข้างหน้า |
ถ้า |
ซีดับบลิว |
- |
- |
500 |
มิลลิแอมป์ |
|
แรงดันไปข้างหน้าของเลเซอร์ |
วีเอฟ |
25 ℃ |
- |
1.4 |
2.0 |
V |
|
ตรวจสอบปัจจุบัน |
ไอมอน |
วีอาร์ = 5V |
50 |
- |
1500 |
นา |
|
MPD กระแสมืด |
บัตรประจำตัวประชาชน |
วีอาร์ = 5V |
- |
- |
50 |
นา |
|
การปราบปรามโหมดด้านข้าง อัตราส่วน |
สสส |
- |
35 |
40 |
- |
เดซิเบล |
|
การแยกแสง |
ไอเอสโอ |
- |
30 |
- |
- |
เดซิเบล |
|
ความกว้างสเปกตรัม (-20 dB) |
เดลเล |
- |
- |
0.1 |
1.0 |
นาโนเมตร |
|
อุณหภูมิความยาวคลื่น ค่าสัมประสิทธิ์ |
△แลล/△T |
- |
- |
0.11 |
- |
นาโนเมตร/℃ |
|
ความต้านทานของเทอร์มิสเตอร์ |
รท |
25 ℃ |
9.5 |
10.0 |
10.5 |
KΩ |
|
เทอร์มิสเตอร์ค่า B |
β |
25°C/85°C |
- |
3950 |
- |
K |
|
ความกว้างของเส้น |
ล.ว |
25 ℃&ตามน้ำหนักจริง |
- |
200 |
400 |
กิโลเฮิรตซ์ |
|
ล.ว |
25 ℃&ตามน้ำหนักจริง |
- |
- |
100 |
กิโลเฮิรตซ์ |
|
|
ชนิดไฟเบอร์ |
- |
- |
เอสเอ็มหรือพีเอ็ม |
- |
||
|
ตัวเชื่อมต่อ |
- |
- |
เอฟซี/เอพีซี |
อื่น |
||
● มัลติควอนตัม อืม (MQW);
● สูง กำลังขับ> 50mW;

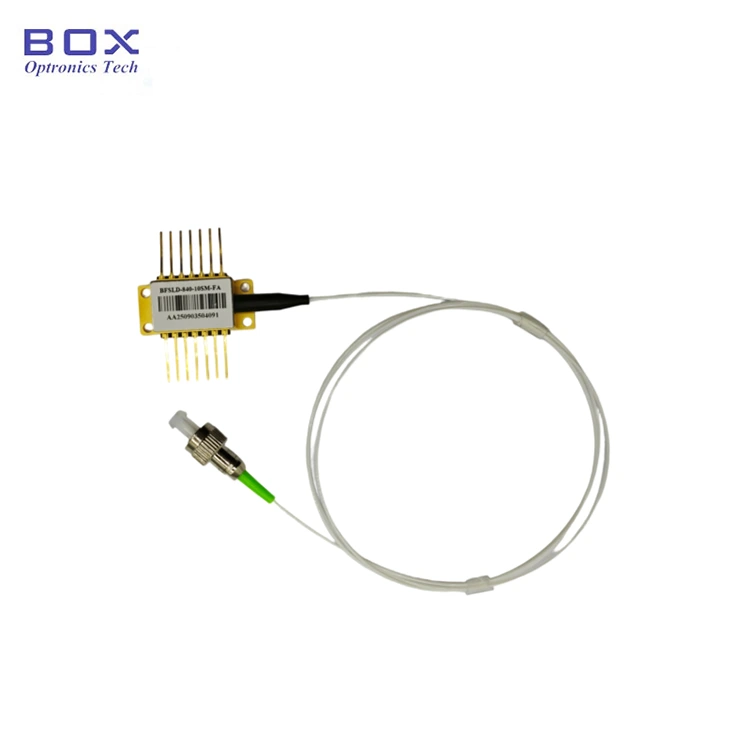

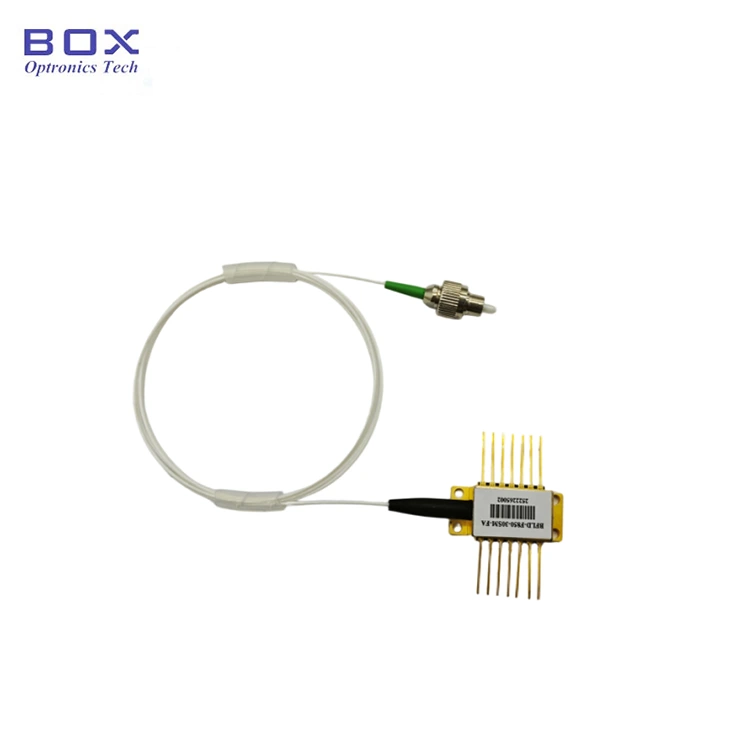

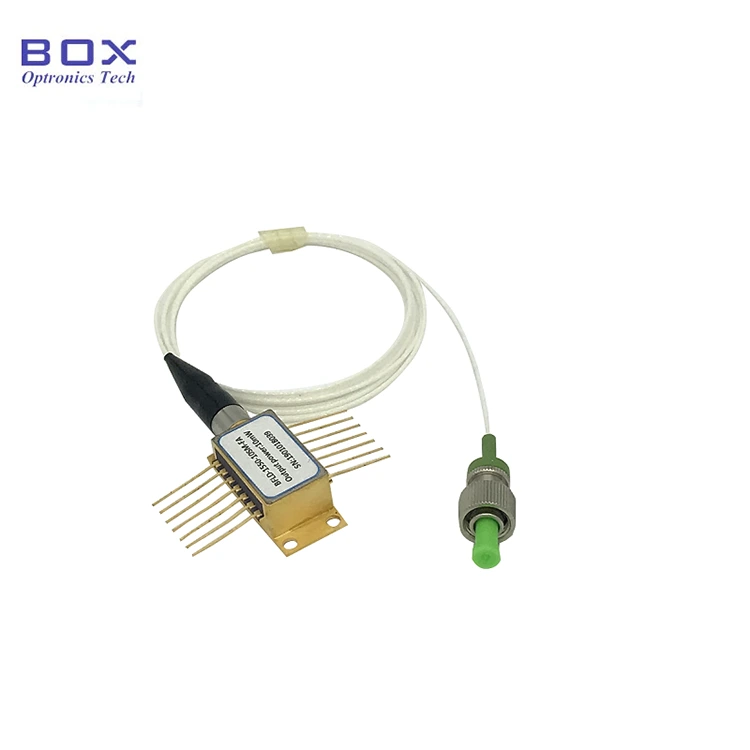

● 14 พิน แพ็คเกจ BTF พร้อม TEC, เทอร์มิสเตอร์ และ ตัวแยกแสง
● ลิดาร์;
● ห้องปฏิบัติการแคบ แหล่งกำเนิดแสงแบบเส้นตรงและการทดสอบทางแสง
● ใยแก้วนำแสง การสื่อสาร;
● เซ็นเซอร์ใยแก้วนำแสง

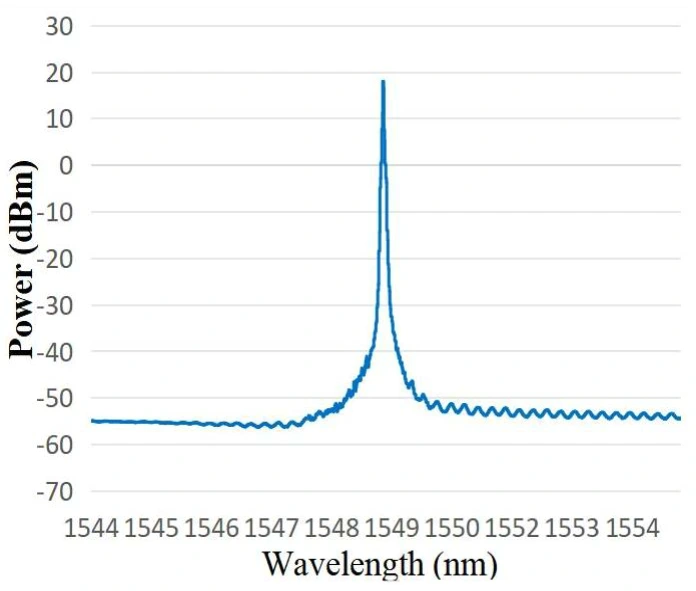

● สเปกตรัมทั่วไป: 1549.38 นาโนเมตร ความทนทานต่อ WL สามารถเป็น 1550+/-2 นาโนเมตร

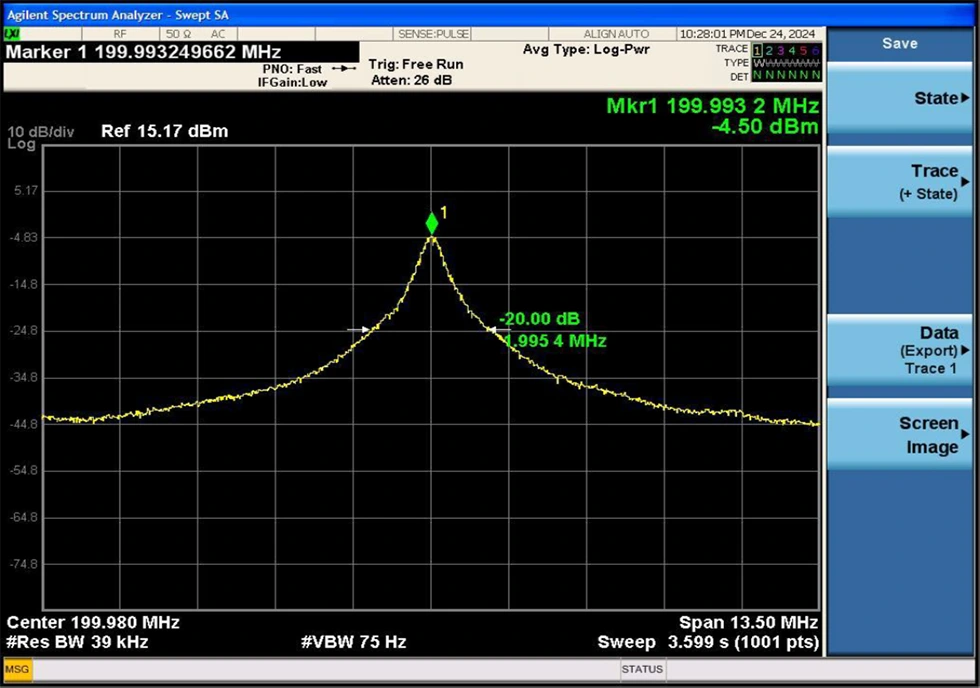

● ความกว้างของเส้นโดยทั่วไป: ความกว้างของเส้นสเปกตรัม 3dB <100 KHz (เท่ากับ 20dB ความกว้างของเส้น / 20)

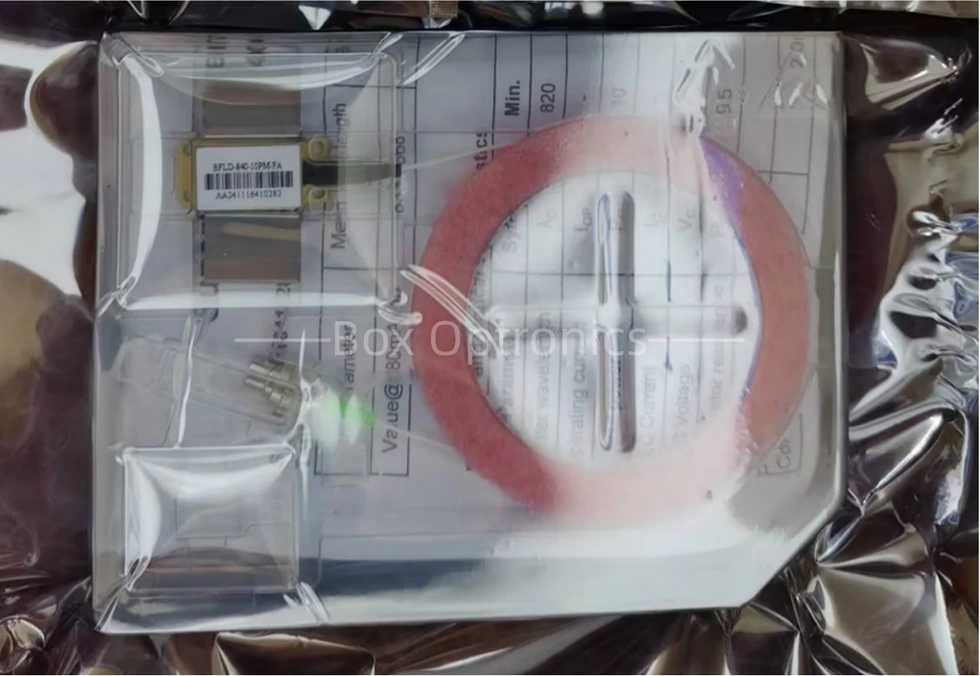

● ตัวอย่างการบรรจุ
*อุปกรณ์สแตนด์อโลน; ไม่มีไดรเวอร์ในตัว (ไดรเวอร์ภายนอกเป็นตัวเลือก)
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ความกว้างของเส้น |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
PIN ออก |
|
บีเอ็นแอลดี |
-XXX |
-XX |
X |
XX |
-XX |
X |
|
LD ความกว้างของเส้นแคบ |
1550: 1550 นาโนเมตร |
50:50มิลลิวัตต์ 1H:100มิลลิวัตต์ |
2:200-400กิโลเฮิร์ตซ์ 1:<100กิโลเฮิร์ตซ์ |
เอสเอ็ม:โหมดเดี่ยว PM: การรักษาโพลาไรซ์
|
เอฟเอ: เอฟซี/เอพีซี SA: เซาท์แคโรไลนา/เอพีซี อื่น |
ว่าง:ประเภท 1 2: ประเภท 2 |
เช่น BNLD-1550-11HSM-FA2
(ข้อมูลการสั่งซื้อ: 1550nm DFB 100KHz BTF เลเซอร์ Linewidth แคบ, 100mW กำลังขับพร้อมไฟเบอร์ SM, ขั้วต่อ FC/APC, type2 pin-out)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10-15 วันทำการ (ถ้ามี. บางส่วนในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง ทำ อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้
● อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต จึงถือปฏิบัติอย่างเคร่งครัด จำเป็นต้องมีมาตรการป้องกันไฟฟ้าสถิตระหว่างการบรรจุ การคมนาคมและการใช้งาน นอกจากนี้ ต้องมีมาตรการป้องกันเพื่อป้องกัน แหล่งจ่ายไฟกระชาก เนื่องจากการไม่ทำเช่นนั้นอาจส่งผลให้เกิดความเสียหายถาวรกับ อุปกรณ์ (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อสายดินอย่างเหมาะสมและสวมอุปกรณ์ป้องกันไฟฟ้าสถิต สายรัดข้อมือ)
● ตรวจสอบความเสถียรของวงจรการทำงานของผลิตภัณฑ์เพื่อป้องกัน ความเสียหายที่เกิดจากกระแสพัลส์
● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด
● หากพินจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เป็นเช่นนั้น เกิน 260°C และเวลาในการบัดกรีต้องไม่เกิน 10 วินาที โดยเฉพาะ ต้องให้ความสนใจกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งจะต้องถูกต้อง ต่อสายดิน
● เมื่อใช้อุปกรณ์ ให้ปฏิบัติตามแรงดันไฟฟ้าที่ใช้งานและอย่างเคร่งครัด ช่วงปัจจุบันที่ระบุในแผ่นข้อมูล พารามิเตอร์หลัก รวมถึง Ith (กระแสขั้นต่ำ), Iop max (กระแสไฟใช้งานสูงสุด), Vop max (กระแสสูงสุด แรงดันไฟฟ้าที่ใช้งาน) และ γc (ความยาวคลื่นกลาง) ควรอ้างอิง โดยเฉพาะในรายงานการทดสอบที่ให้ไว้ ณ เวลาที่จัดส่ง หมายเหตุ: การดำเนินการ เกินกว่าพิกัดสูงสุดที่แน่นอนอาจทำให้อุปกรณ์เสียหายอย่างถาวร
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
