นี่คือไฟเบอร์ Linewidth แบบแคบพิเศษขนาด 1550nm 3kHz เลเซอร์ใช้โครงสร้างช่องเลเซอร์ DFB ไฟเบอร์เจือเออร์เบียม พร้อมเอาต์พุต CW พลังงาน 50/100/200/500/1000mW ตัวเลือก แบนด์วิดท์ 3dB น้อยกว่า 3kHz ความยาวคลื่น เสถียรโดยไม่ต้องข้ามโหมด รองรับการกำหนดค่าแบบตั้งโต๊ะและแบบโมดูลาร์ พร้อมอินเทอร์เฟซการสื่อสาร RS232 และซอฟต์แวร์ตรวจสอบระบบ บูรณาการ เหมาะสำหรับการตรวจจับแบบกระจายและอื่นๆ
|
พารามิเตอร์ |
หน่วย |
ทั่วไป |
หมายเหตุ |
|
|
ความยาวคลื่นปฏิบัติการ |
นาโนเมตร |
1550±0.1 |
1540~1570 (กำหนดเอง) |
|
|
การปรับอุณหภูมิช้า ช่วง |
นาโนเมตร |
±0.1 |
|
|
|
กำลังขับ |
เมกะวัตต์ |
50/100/200/500/1000 |
|
|
|
ความกว้างเส้นสเปกตรัม@3dB |
กิโลเฮิร์ตซ์ |
<3 |
ความกว้างของเส้น 20dB / 20 |
|
|
การปราบปรามโหมดด้านข้าง อัตราส่วน |
เดซิเบล |
≥60 |
|
|
|
ความไม่แน่นอนของความยาวคลื่น |
เมกะเฮิรตซ์ |
≤±25 |
|
|
|
โหมดการทำงาน |
— |
ซีดับบลิว |
แสงต่อเนื่อง |
|
|
ความไม่แน่นอนของพลังงาน (ระยะสั้น 15 นาที) |
เดซิเบล |
≤ ±0.02 |
ความเท่าเทียมกัน ≤ ± 0.5% |
|
|
ความไม่แน่นอนของพลังงาน (ระยะยาว 8 ชั่วโมง) |
เดซิเบล |
≤ ±0.05 |
ความเท่าเทียมกัน ≤ ±1.2% |
|
|
ชนิดไฟเบอร์ |
— |
เอสเอ็มเอฟ-28 |
โพลาไรซ์แบบสุ่ม |
|
|
— |
PM1550(ต่อ>23dB) |
โพลาไรซ์เชิงเส้น |
||
|
ประเภทขั้วต่อผมเปีย |
— |
เอฟซี/เอพีซี |
ปรับแต่งได้ |
|
|
มิติ |
50/100/200มิลลิวัตต์ |
มม |
255(ก)×285(ล)×115(ส) |
B1: แบบตั้งโต๊ะ |
|
500/1000มิลลิวัตต์ |
255(ก)×322(ล)×115(ส) |
B2: แบบตั้งโต๊ะ |
||
|
50/100/200มิลลิวัตต์ |
125(ก)×150(ล)×31.5(ส) |
M31: โมดูล |
||
|
500/1000มิลลิวัตต์ |
139(ก)×235(ล)×70(ส) |
M70: โมดูล |
||
|
แหล่งจ่ายไฟ |
V |
100~240V AC, <30W |
ตั้งโต๊ะ |
|
|
กระแสตรง 12V, 24W |
โมดูล |
|||
|
อินเตอร์เฟซการสื่อสาร |
— |
DB9 ตัวเมีย (RS232) |
|
|
|
อุณหภูมิในการทำงาน |
℃ |
-5~+35 |
|
|
|
อุณหภูมิในการจัดเก็บ |
℃ |
-40 ~ +85 |
|
|
● สเปกตรัม ความกว้างของเส้น ≤3 KHz;
● ไฟเบอร์ทั้งหมด ช่องเรโซแนนซ์ DFB;
● ความยาวคลื่น เสถียรโดยไม่ต้องข้ามโหมด
● ดีบี9 การสื่อสารแบบหญิง (RS232) เพื่อการรวมระบบที่ง่ายดาย
● ไลดาร์;
● อะคูสติก เซ็นเซอร์ ไฮโดรโฟน;
● ไฟเบอร์ การตรวจจับแบบกระจายออปติก

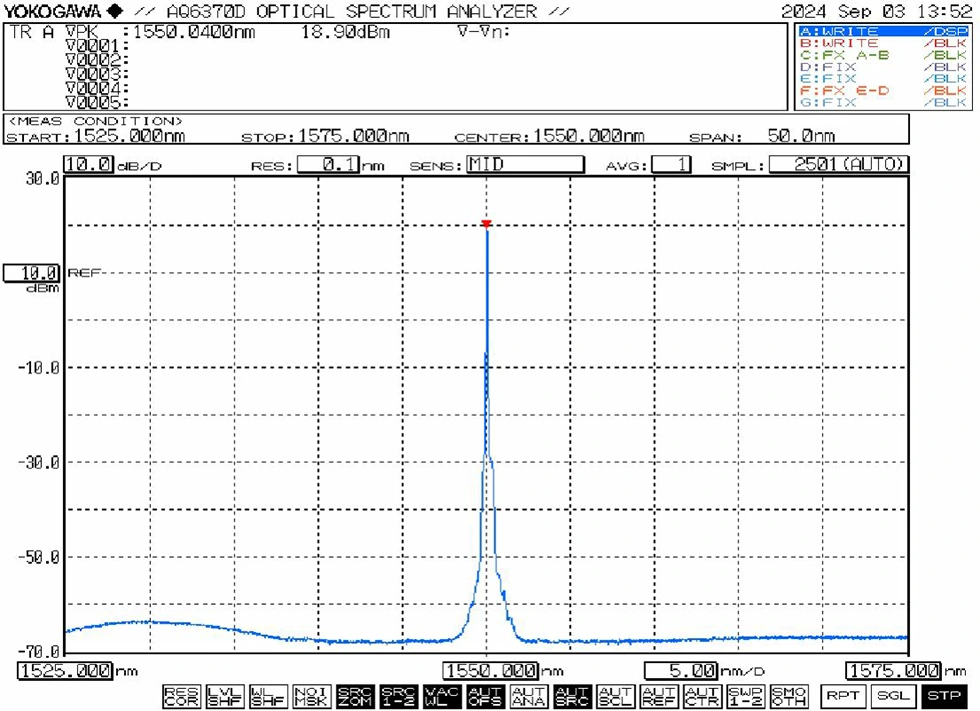

● สเปกตรัมทั่วไป: 1550 นาโนเมตร

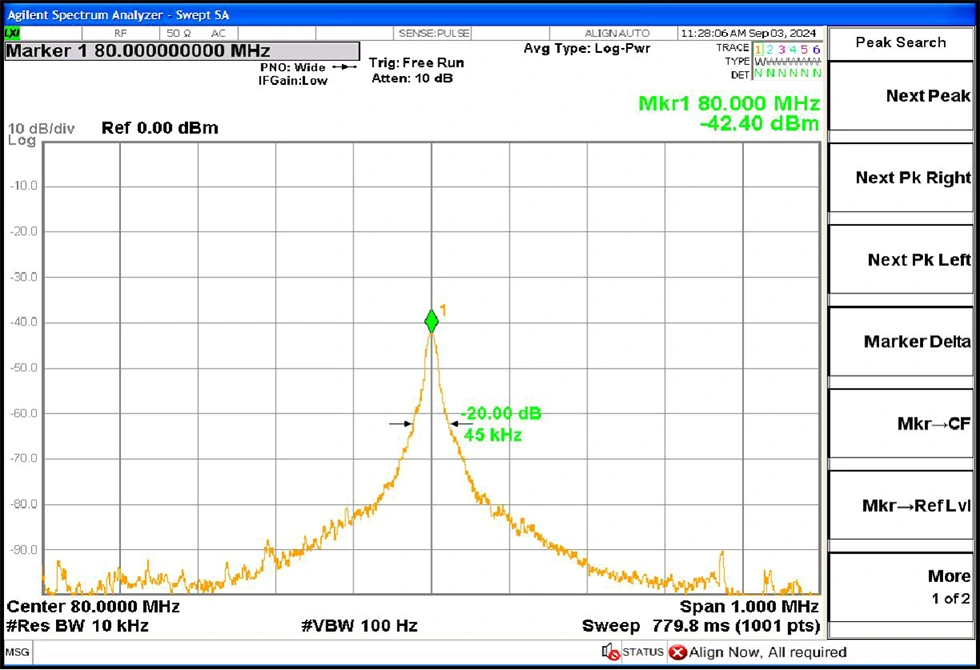

● ความกว้างของเส้นโดยทั่วไป: ความกว้างของเส้นสเปกตรัม 3dB≤3 KHz (ความกว้างของเส้นเท่ากับ 20dB / 20)

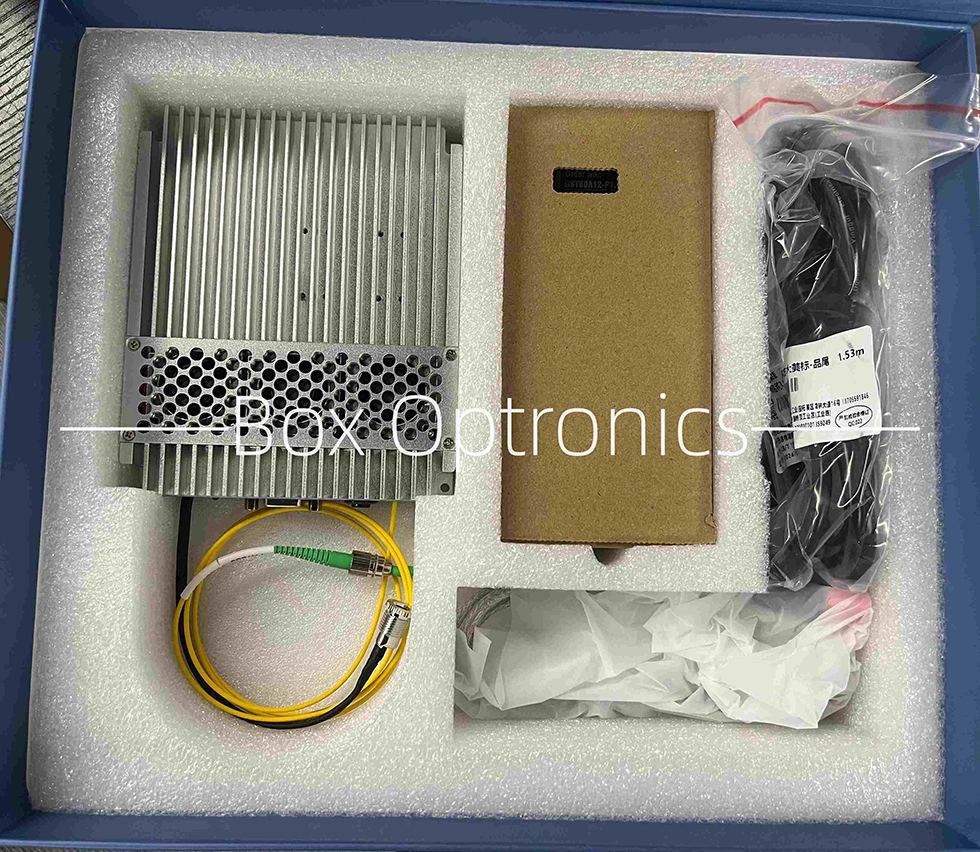

● ตัวอย่างบรรจุภัณฑ์

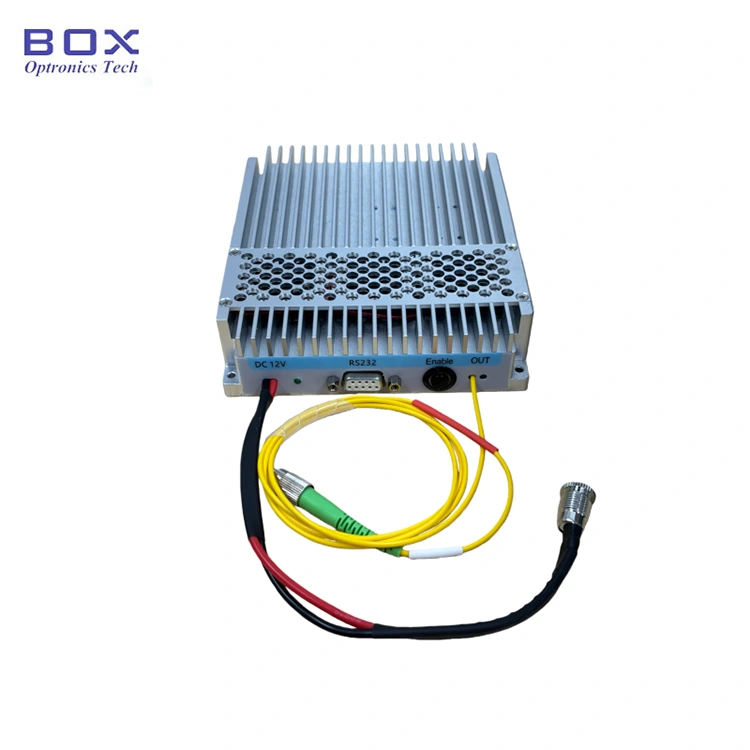

1. ลักษณะ: โมดูลประกอบด้วยขั้วต่อสายไฟ, ไฟแสดงสถานะ, RS232 อินเทอร์เฟซการสื่อสาร สวิตช์เปิดใช้งานเอาต์พุต และพอร์ตไฟเบอร์เอาต์พุตเลเซอร์
2.พลัง แหล่งจ่ายไฟ: พอร์ตจ่ายไฟใช้อินเทอร์เฟซมาตรฐาน DC5.5 × 2.1 มม. ใช้เฉพาะอะแดปเตอร์จ่ายไฟที่ตรงกันของแท้เท่านั้น (DC5V หรือ DC12V) อะแดปเตอร์จ่ายไฟที่ไม่เหมาะสมอาจทำให้แหล่งกำเนิดแสงเสียหายได้ เป็นรูปตัวยู มีสายไฟขั้วต่อสำหรับเชื่อมต่อกับแหล่งจ่ายไฟแบบสวิตช์ให้เลือก ร้องขอในเวลาที่ซื้อ
3.การเชื่อมต่อ จัมเปอร์ไฟเบอร์ออปติก: ถอดฝาครอบกันฝุ่นออกจาก ขั้วต่อไฟเบอร์ ตรวจสอบส่วนปลายสำหรับการปนเปื้อนหรือความเสียหาย และให้แน่ใจว่า ความสะอาดก่อนเชื่อมต่อกับอุปกรณ์ไฟเบอร์หรืออุปกรณ์ทดสอบอื่น ๆ สำหรับ รุ่นกำลังสูง แนะนำให้ใช้การประกบฟิวชั่น
4.การเชื่อมต่อ โมดูลไปยังคอมพิวเตอร์โฮสต์: ใช้รวมอยู่ด้วย สายเคเบิลข้อมูลอนุกรม USB-RS232 เพื่อเชื่อมต่อโมดูลกับคอมพิวเตอร์ ติดตั้ง ไดรเวอร์อนุกรมเฉพาะ (จัดทำโดยผู้ผลิต) เพื่อให้สามารถสื่อสารได้ หากไม่มีไดรเวอร์ ซอฟต์แวร์โฮสต์จะไม่สามารถเชื่อมต่อกับโมดูลได้

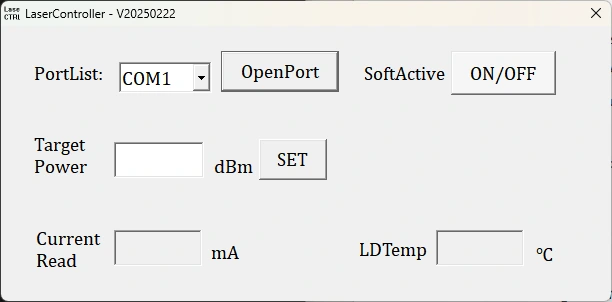

5.ซอฟต์แวร์: ซอฟต์แวร์โฮสต์อนุญาต การปรับกำลังขับและการควบคุมเอาต์พุตเลเซอร์ผ่านทาง ปุ่ม "ซอฟท์แอคทีฟ" ซอฟต์แวร์จะแสดงกระแสและเอาต์พุตของปั๊มที่ตั้งไว้ กำลังไฟและสถานะการตรวจสอบอุณหภูมิ
6.หน่วยความจำพารามิเตอร์:การตั้งค่าและ สถานะที่กำหนดค่าผ่านซอฟต์แวร์จะถูกบันทึกลงในโมดูลโดยอัตโนมัติ หน่วยความจำภายใน ไม่จำเป็นต้องมีการเชื่อมต่อคอมพิวเตอร์โฮสต์หากไม่มีพารามิเตอร์ จำเป็นต้องมีการปรับเปลี่ยน
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ปรับไฟฟ้าได้ (ไม่จำเป็น) |
ชนิดไฟเบอร์ |
มิติ |
|
เอ็นเอฟแอล |
-XXXX |
-XX |
-เอ็กซ์ |
-XX |
-เอ็กซ์ |
|
ไฟเบอร์เลเซอร์แบบเส้นตรงแคบ |
1550: 1550 นาโนเมตร |
50:50มิลลิวัตต์ 100:100มิลลิวัตต์ 200:200มิลลิวัตต์ 500:500มิลลิวัตต์ 1,000:1000มิลลิวัตต์ |
ที:พลัง ปรับได้ |
เอสเอ็ม:SMF-28e ช่วงเช้า:PM1550 |
B1/B2:แบบตั้งโต๊ะ M31/M70 :โมดูล |
เช่น NLFL-1550-50-T-SM-M
(ข้อมูลการสั่งซื้อ: ไฟเบอร์เลเซอร์ Linewidth แคบพิเศษ 1550nm 3kHz, 50mW กำลังขับ, ปรับกำลังได้, ไฟเบอร์ SM, แพ็คเกจโมดูล)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 15 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
1. หมายเหตุการใช้งานและการบำรุงรักษา-1550nm 3kHz Linewidth ที่แคบเป็นพิเศษ ไฟเบอร์เลเซอร์
● หลีกเลี่ยงการเสียบ/ถอดปลั๊กขั้วต่อไฟเบอร์บ่อยครั้งเพื่อป้องกัน การสะสมของฝุ่นและความเสียหายที่ใบหน้า
● ทำความสะอาดขั้วต่อไฟเบอร์โดยใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย และตรวจสอบด้วย a เครื่องตรวจจับใบหน้าปลายไฟเบอร์ก่อนการเชื่อมต่อ เชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์เสมอ ไม่มีไฟฟ้าเพื่อหลีกเลี่ยงการไหม้ที่ใบหน้า ปิดขั้วต่อที่ไม่ได้ใช้พร้อมฝาปิดกันฝุ่น
● เก็บอุปกรณ์ไว้ในที่แห้งและปราศจากความชื้น
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
