เลเซอร์เซมิคอนดักเตอร์ถูกประดิษฐ์ขึ้นในปี พ.ศ. 2505 และประสบความสำเร็จในการดำเนินการด้วยคลื่นต่อเนื่องด้วยโครงสร้างเฮเทอโรโครงสร้างคู่ในปี พ.ศ. 2513 และกลายเป็นแหล่งกำเนิดแสงหลักสำหรับการสื่อสารด้วยแสง ระบบ InGaAsP/InP รองรับแบนด์การสื่อสารการสูญเสียต่ำ 1300/1550 นาโนเมตร และ MOCVD ได้กลายเป็นเทคโนโลยีการผลิตกระแสหลัก
เลเซอร์เซมิคอนดักเตอร์ประกอบด้วยตัวกลางเกนและตัวสะท้อนเสียง Fabry–Perot การผกผันของประชากรเกิดขึ้นได้จากการฉีดพาหะ และเลเซอร์ถูกสร้างขึ้นโดยการปล่อยก๊าซกระตุ้น ระยะห่างของโหมดตามยาวถูกกำหนดโดยความยาวของช่อง และการล็อคโหมดจำเป็นต้องมีการซิงโครไนซ์เฟสของโหมดตามยาวหลายโหมด
แผนผังของเลเซอร์บริเวณกว้าง

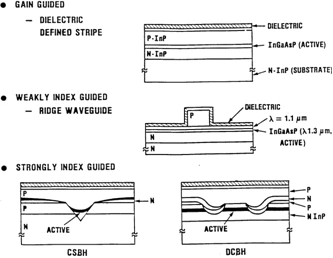

การออกแบบเลเซอร์หลายแบบโดยใช้ระบบวัสดุ InGaAsP/InP
ระบบวัสดุ InGaAsP/InP ถูกนำมาใช้กับย่านความถี่การสื่อสาร ซึ่งครอบคลุม 1300–1600 นาโนเมตร การเจริญเติบโตของเยื่อบุผิว MOCVD ช่วยให้เกิดการจับคู่โครงตาข่ายที่มีความแม่นยำสูง ซึ่งเป็นรูปแบบการผลิตหลักสำหรับเลเซอร์เชิงพาณิชย์
กระแสเกณฑ์จะเพิ่มขึ้นแบบทวีคูณตามอุณหภูมิ และอุณหภูมิลักษณะเฉพาะ T₀ สะท้อนถึงความเสถียรของอุณหภูมิ การมอดูเลตความเร็วสูงอาศัยโครงสร้างที่มีดัชนีชี้นำที่มีความจุต่ำและแข็งแกร่ง
เลเซอร์เซมิคอนดักเตอร์มีขนาดเล็กและมีความน่าเชื่อถือสูง โดยทำหน้าที่เป็นแหล่งกำเนิดแสงหลักสำหรับการสื่อสารด้วยแสง แหล่งกำเนิดปั๊ม การพิมพ์และการตรวจจับ รองรับการย่อขนาดและบูรณาการระบบล็อคโหมดที่เร็วเป็นพิเศษ
