1. บทนำของ เครื่องขยายสัญญาณไฟเบอร์อินไลน์เจือด้วยเออร์เบียม C-band
2. เทคนิค ข้อมูลจำเพาะ
3. คุณลักษณะของผลิตภัณฑ์
4. การใช้งานทั่วไป

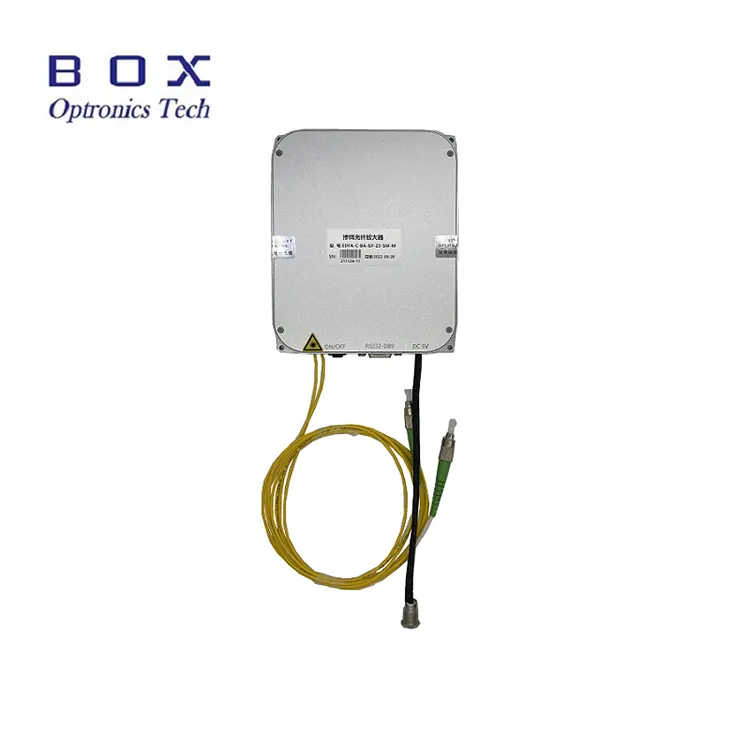

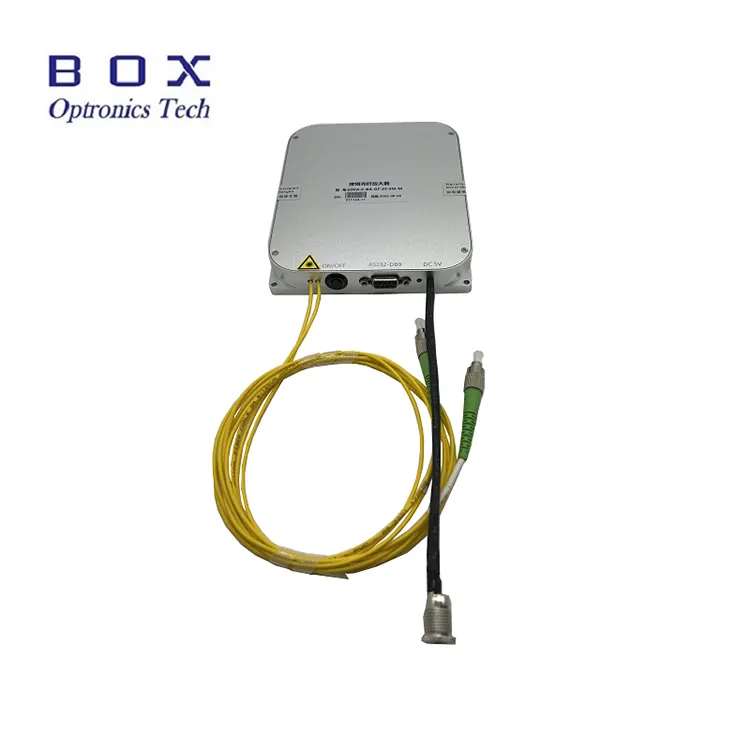

5. รายละเอียดสินค้า
6. ข้อมูลการสั่งซื้อ
7. เอกสารข้อมูลและแผ่นทดสอบ
8. เงื่อนไขการเสนอราคาและ การชำระเงิน
9. ระยะเวลารอคอย
10. หมายเหตุการดำเนินงานและ การบำรุงรักษา
11. การประกันคุณภาพและ บริการหลังการขาย
เครื่องขยายสัญญาณไฟเบอร์อินไลน์เจือด้วยเออร์เบียม C-band คือ ออกแบบมาสำหรับรีเลย์สายในระบบไฟเบอร์เลเซอร์หรือระบบสื่อสารด้วยไฟเบอร์ พวกเขาทำได้ ใช้สำหรับการขยายกำลังของสัญญาณเลเซอร์ในแถบ C-band 1530~1565nm ช่วงความยาวคลื่น มีกำลังสูง 15/17/20/23/25/26dBm และต่ำ เสียงรบกวน มีคำแนะนำและซอฟต์แวร์สำหรับการใช้งานพีซี เมื่อใช้สิ่งเหล่านี้ ตรวจสอบให้แน่ใจว่าใบหน้าปลายไฟเบอร์สะอาด ระวังอินพุตเลเซอร์ และใช้มาตรการป้องกันด้านความปลอดภัยของเลเซอร์ที่จำเป็น
|
พารามิเตอร์ |
หน่วย |
ค่านิยม |
หมายเหตุ |
|||||
|
ช่วงความยาวคลื่น |
นาโนเมตร |
1530~1565 |
ซีแบนด์ |
|||||
|
กำลังไฟฟ้าเข้า |
เดซิเบลเมตร |
-25~+3 |
|
|||||
|
กำลังขับ |
เดซิเบลเมตร |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm อินพุต |
|
ค่าสัมประสิทธิ์กำไรเล็กน้อย |
เดซิเบล |
35 |
@-25dBm อินพุต |
|||||
|
รูปเสียงรบกวน |
เดซิเบล |
≤5.5 |
@-10dBm อินพุต |
|||||
|
พีดีจี |
เดซิเบล |
≤0.3 |
|
|||||
|
พีเอ็มดี |
ปล |
0.5 |
|
|||||
|
การแยกอินพุต/เอาต์พุต |
เดซิเบล |
≥35 |
|
|||||
|
การตรวจสอบพลังงาน |
เดซิเบล |
กำลังขับ |
|
|||||
|
โหมดการทำงาน |
- |
เอซีซี/เอพีซี |
|
|||||
|
เส้นใยผมเปีย |
- |
เอสเอ็มเอฟ-28 |
เอฟซี/เอพีซี |
|||||
|
อินเตอร์เฟซการสื่อสาร
|
- |
หน้าจอสัมผัส/DB9 หญิง (RS232) |
ตั้งโต๊ะ |
|||||
|
- |
DB9 ตัวเมีย (RS232) |
โมดูล |
||||||
|
แหล่งจ่ายไฟ
|
- |
ไฟฟ้ากระแสสลับ 110~240V, <30W |
ตั้งโต๊ะ |
|||||
|
- |
กระแสตรง 5V, <15W |
โมดูล |
||||||
|
ขนาด
|
มม
|
260(ก)×280(ล)×120(ส) |
ตั้งโต๊ะ |
|||||
|
150(ก)×125(ล)×20(ส) |
โมดูล |
|||||||
|
|
15~23dBm:70(ก)×90(ล)×15(ส) |
โมดูล |
||||||
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
|||||
|
ความชื้นในการทำงาน |
℃ |
0~70% |
|
|||||
● ช่วงความยาวคลื่นกว้าง-1530~1565nm;
● กำไรสูง ปัจจัย;
● เสียงรบกวนต่ำ <5.5dB;
● กำลังขับสูง 15/17/20/23/25/26dBm เป็นตัวเลือก
● ออปติคัล การสื่อสารด้วยไฟเบอร์
● ออปติคัล เซ็นเซอร์ไฟเบอร์
● ไฟเบอร์ เลเซอร์

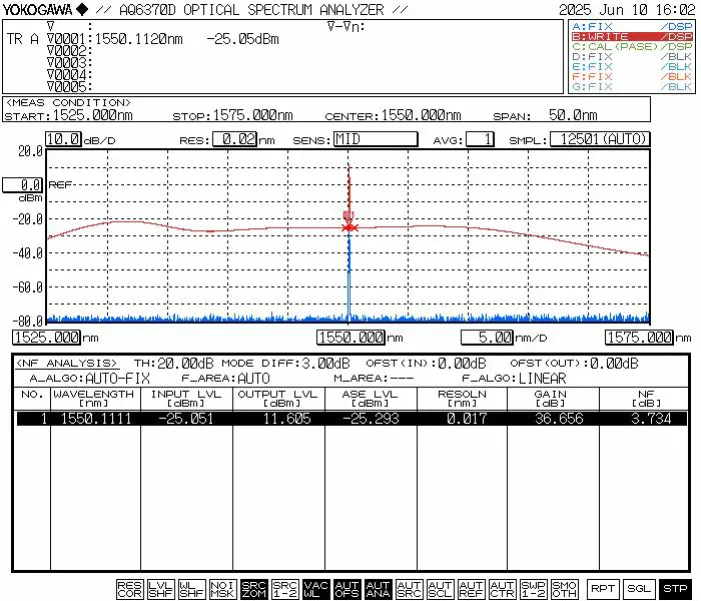

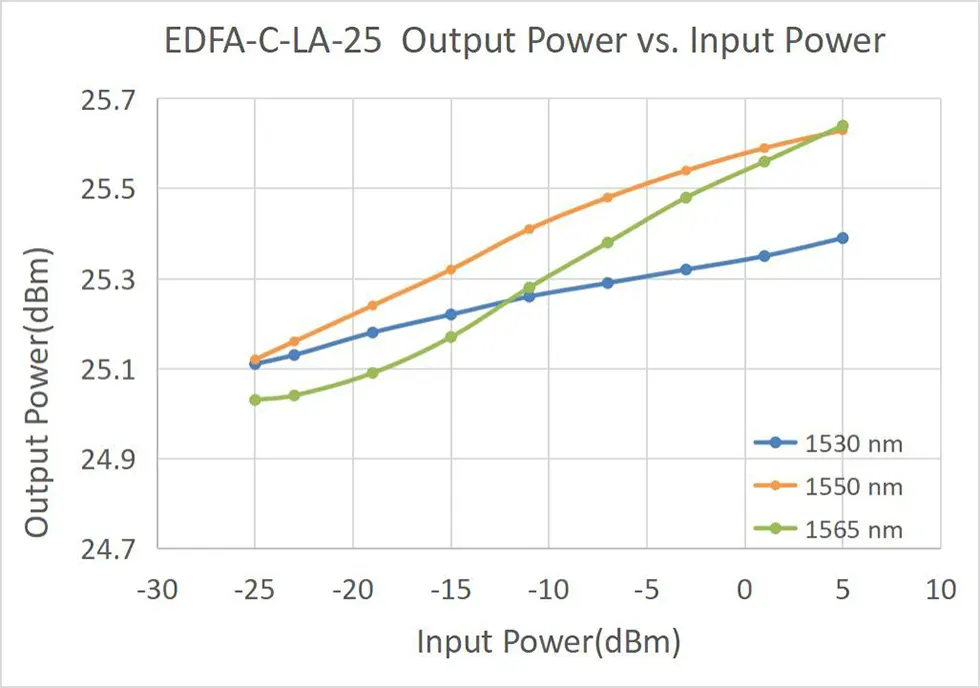

● เส้นโค้งลักษณะทั่วไป
|
ชื่อ |
ประเภท EDFA |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
มิติ |
|
กฟผ |
-XX |
-เอ็กซ์ |
-XX |
XX |
-เอ็กซ์ |
|
เติมเออร์เบียม เครื่องขยายสัญญาณไฟเบอร์ |
LA:อินไลน์-แอมป์ |
C:C-วง |
15:15dBm 17:17dBm 20:20dBm 23:23dBm 25:25dBm 26:26dBm |
เอสเอ็ม:SMF-28e |
ม15 :โมดูล ม20 :โมดูล B:แบบตั้งโต๊ะ |
เช่น EDFA-LA-C-15-SM-M
(ข้อมูลการสั่งซื้อ: ไฟเบอร์อินไลน์เจือด้วยเออร์เบียม C-band เครื่องขยายเสียง, กำลังไฟ 15dBmoutput, พร้อม SMF-28efiber, แพคเกจโมดูล)
สำหรับข้อกำหนดเฉพาะอื่นๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาประมาณ 10-15 วันทำการในการผลิต (หากมีในสต็อกจะเร็วขึ้น จัดส่งแล้ว)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● สำหรับไฟเบอร์โหมดเดี่ยว (Hi-1060, PM980, G652D, PM1550 ฯลฯ) ความทนทานต่อพลังงานตามทฤษฎีสำหรับแสงต่อเนื่องจะอยู่ที่ประมาณ 200mW เมื่อ ปลายหน้าก็สะอาด ดังนั้นรุ่น EDFA ที่มีกำลังเอาต์พุต <200mW สามารถทำได้ เชื่อมต่อตัวเชื่อมต่อไฟเบอร์เอาต์พุตกับอุปกรณ์ไฟเบอร์โหมดเดี่ยวอื่น ๆ ผ่านทาง อะแดปเตอร์แบบเคลื่อนย้ายได้ (หน้าแปลนไฟเบอร์)
● อย่าตัดแหล่งจ่ายไฟโดยตรงในขณะที่เครื่องขยายเสียงอยู่ ปฏิบัติการ
● ดูแลขั้วต่อไฟเบอร์ให้ปราศจากฝุ่นเพื่อป้องกันการไหม้ของไฟเบอร์ ใบหน้าปลายขั้วต่อ ทำความสะอาดขั้วต่อไฟเบอร์ด้วยกระดาษเลนส์ไร้ฝุ่นก่อน การเชื่อมต่อ ตรวจสอบด้วยเครื่องตรวจสอบใบหน้าปลายไฟเบอร์ และเชื่อมต่อผ่านหน้าแปลน หลังจากยืนยันความสะอาดแล้วเท่านั้น มิฉะนั้น หน้าปลายของขั้วต่อไฟเบอร์อาจเกิดขึ้นได้ จะถูกเผาเมื่อเปิดเลเซอร์ มั่นใจในการทำงานแบบไร้เลเซอร์เมื่อ เชื่อมต่อหน้าแปลนและสวมหมวกกันฝุ่นแบบไฟเบอร์เมื่อไม่ใช้งาน
● ไม่มีการเสียบ/ถอดปลั๊กตัวเชื่อมต่อไฟเบอร์เอาท์พุตบ่อยครั้ง ที่แนะนำ เนื่องจากอาจทำให้เกิดฝุ่นปนเปื้อน สูญเสียการแทรกเพิ่มขึ้น หรือ การเผาไหม้ของปลายขั้วต่อไฟเบอร์
● เก็บอุปกรณ์ไว้ในที่แห้งและเก็บไว้ในที่แห้ง
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
