เครื่องขยายสัญญาณไฟเบอร์บูสเตอร์เจือด้วยเออร์เบียม C-band

สารบัญ

1. บทนำของ เครื่องขยายสัญญาณไฟเบอร์บูสเตอร์เจือด้วยเออร์เบียม C-band

2. ข้อมูลจำเพาะทางเทคนิค

3. คุณลักษณะของผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูลและแผ่นทดสอบ

8. เงื่อนไขการเสนอราคาและ การชำระเงิน

9. ระยะเวลารอคอย

10. ขั้นตอนการทำงาน

11. หมายเหตุการดำเนินงานและ การบำรุงรักษา

12. การประกันคุณภาพและ บริการหลังการขาย

แนะนำผลิตภัณฑ์

เครื่องขยายสัญญาณไฟเบอร์บูสเตอร์เจือด้วยเออร์เบียม C-band คือ ออกแบบมาสำหรับการใช้งานในการสื่อสารด้วยแสง, การตรวจจับใยแก้วนำแสง, CATV, และการวิจัยในห้องปฏิบัติการ มีช่วงความยาวคลื่นกว้าง มีกำลังสูง และ สัญญาณรบกวนต่ำพร้อมโหมดการทำงานทั้ง ACC และ APC พอร์ตอนุกรมการสื่อสาร และสายไฟมีไว้สำหรับการทำงานแบบปลั๊กแอนด์เพลย์ คำสั่งคือ พร้อมสำหรับการบูรณาการเข้ากับระบบของลูกค้าได้ง่าย กำลังขับหลายเอาต์พุต มีการตั้งค่าตั้งแต่ 15 ถึง 26 dBm พร้อมโหมดเดี่ยวและ ตัวเลือกไฟเบอร์ที่รักษาโพลาไรเซชัน มีการรับประกันหนึ่งปี เมื่อ ใช้โมดูลเหล่านี้ ตรวจสอบให้แน่ใจว่าผิวหน้าปลายไฟเบอร์สะอาด และระวังเลเซอร์ ข้อจำกัดอินพุต และใช้ข้อควรระวังด้านความปลอดภัยของเลเซอร์ที่จำเป็น

สินค้า ข้อมูลจำเพาะ

คุณสมบัติผลิตภัณฑ์

● ช่วงความยาวคลื่นกว้าง

● สูง กำลังขับ;

● เสียงรบกวนต่ำ;

● ดีบี9 การสื่อสารแบบหญิง (RS232) เพื่อการรวมระบบที่ง่ายดาย

1. การใช้งานผลิตภัณฑ์-C-band เครื่องขยายสัญญาณไฟเบอร์บูสเตอร์เจือเออร์เบียม

● ออปติคัล การสื่อสารด้วยไฟเบอร์

● ออปติคัล เซ็นเซอร์ไฟเบอร์

● ไฟเบอร์ เลเซอร์

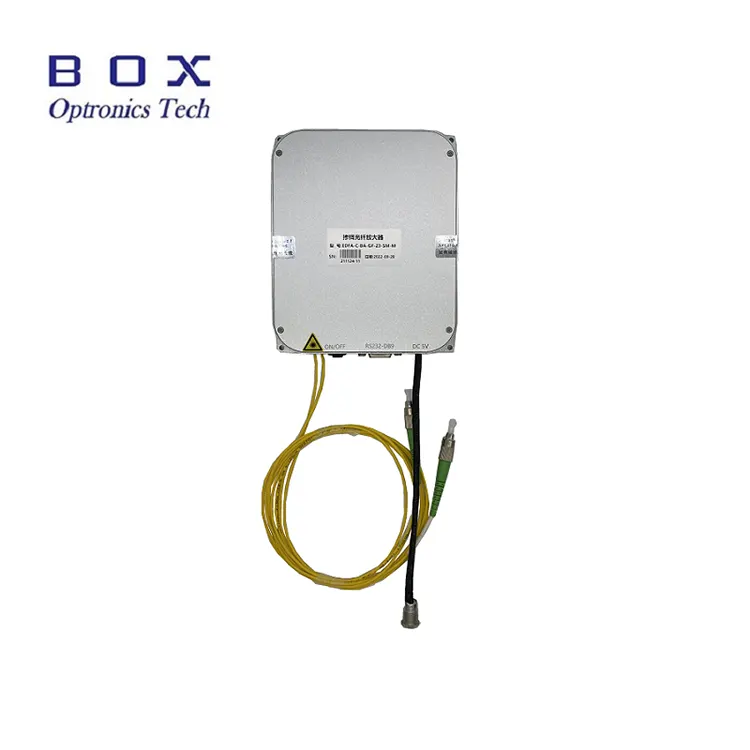

สินค้า รายละเอียด

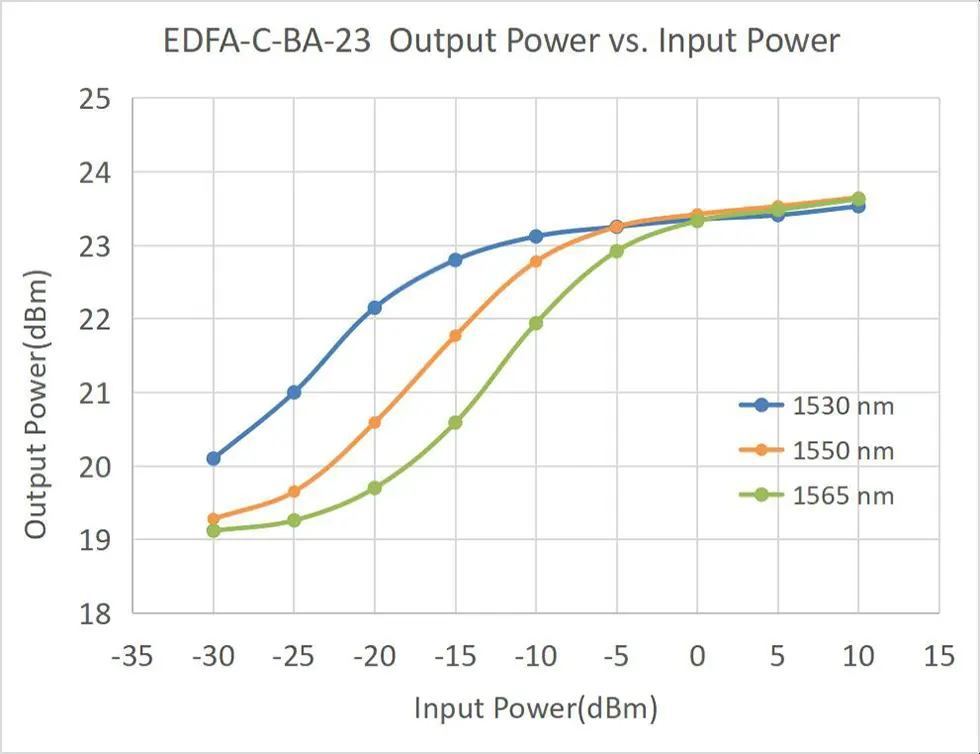

● เส้นโค้งลักษณะทั่วไป

● อุปกรณ์เสริมมาตรฐาน

การสั่งซื้อ ข้อมูล

เช่น EDFA-C-BA-23-SM-M

(ข้อมูลการสั่งซื้อ: เครื่องขยายสัญญาณไฟเบอร์บูสเตอร์เจือด้วยเออร์เบียม C-band, กำลังขับ 23dBmoutput, พร้อม SMF-28efiber, แพ็คเกจโมดูล)

สำหรับข้อกำหนดเฉพาะอื่นๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูลและ ใบทดสอบ

เอกสารข้อมูล

ใบทดสอบ

เงื่อนไขการเสนอราคาและ การชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาประมาณ 10-15 วันทำการในการผลิต (หากมีในสต็อกจะเร็วขึ้น จัดส่งแล้ว)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

การดำเนินงาน ขั้นตอน

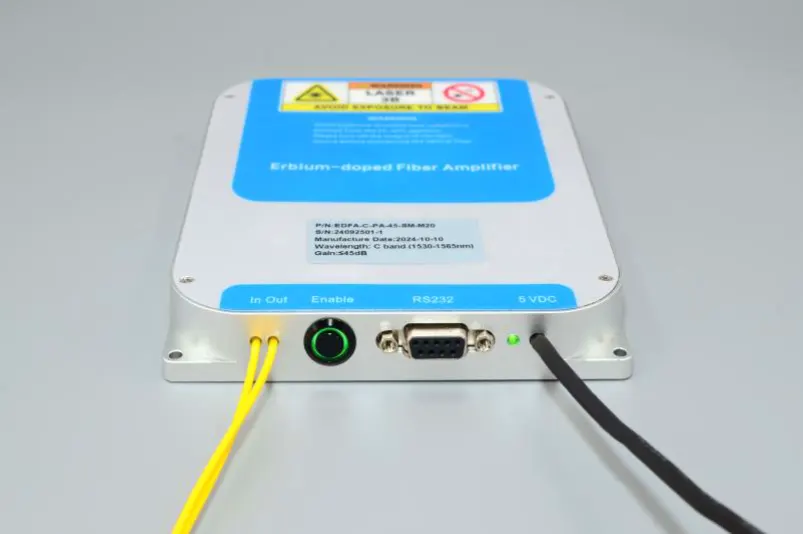

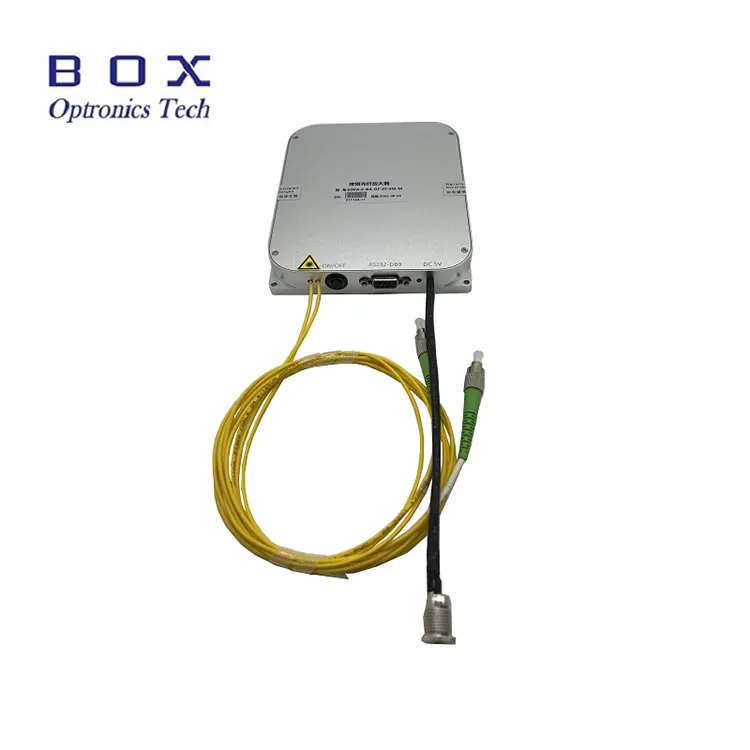

ขั้นตอนที่ 1 ลักษณะที่ปรากฏ: ด้านหน้า ของ EDFA ได้รับการติดตั้งไฟเบอร์ออปติกอินพุตและเอาต์พุตตามลำดับ สวิตช์การเปิดใช้งานเอาต์พุตการขยายแสง, การสื่อสารคอมพิวเตอร์โฮสต์ (ค่าเริ่มต้น RS232 DB9), ไฟแสดงสถานะเพาเวอร์ และสายไฟ (ค่าเริ่มต้น DC 5V)

Step2.แหล่งจ่ายไฟ: อำนาจ พอร์ตเป็นพลังงาน DC5.5 × 2.1 มม. เริ่มต้น อินเทอร์เฟซและอะแดปเตอร์ไฟ DC5V DC ที่ตรงกันจะได้รับเมื่อ สินค้าออกจากโรงงานแล้ว วิธีการเชื่อมต่อระหว่างอะแดปเตอร์จ่ายไฟและ โมดูล EDFA แสดงในรูปด้านล่าง กรุณาใช้ อะแดปเตอร์ไฟที่ตรงกันดั้งเดิม การใช้อะแดปเตอร์แปลงไฟที่ไม่เหมาะสมจะ ทำให้ EDFA ทำงานไม่ถูกต้องหรือทำให้ EDFA เสียหาย เป็นรูปตัวยู นอกจากนี้ยังสามารถจัดเตรียมสายเชื่อมต่อสายไฟเพื่อให้ผู้ใช้สามารถเชื่อมต่อกับก แหล่งจ่ายไฟสลับ แต่ควรเสนอล่วงหน้าในระหว่างการจัดซื้อ

ขั้นตอนที่ 3 การเชื่อมต่อจัมเปอร์ไฟเบอร์: เปิด ฝาปิดกันฝุ่นของขั้วต่อไฟเบอร์ออปติก ตรวจสอบผิวหน้าปลายไฟเบอร์ และ ยืนยันว่าไม่มีมลพิษและความเสียหายก่อนที่จะเชื่อมต่อออปติคอลอื่น อุปกรณ์ไฟเบอร์หรืออุปกรณ์ทดสอบ สำหรับไฟเบอร์เอาท์พุตของ EDFA กำลังสูง ขอแนะนำให้ใช้วิธีต่อประกบฟิวชั่นในการเชื่อมต่อ

Setp4.การกระจายความร้อน:นี้ โมดูลเครื่องขยายสัญญาณไฟเบอร์เจือเออร์เบียมจะสร้างความร้อนจำนวนหนึ่ง ที่ พื้นผิวด้านล่างของเครื่องขยายเสียง (ด้านที่ไม่มีข้อความ) ควรอยู่ใกล้กัน สัมผัสกับแผ่นระบายความร้อน ครีบกระจายความร้อน หรือพื้นผิวโลหะที่ ด้านล่างของตัวเครื่องของผู้ใช้ แนะนำให้ระบายความร้อนด้วยอากาศอย่างเหมาะสมเพื่อให้ได้ ผลการกระจายความร้อนที่ดี สภาพแวดล้อมการทำงานที่เหมาะสมที่สุดที่แนะนำ อุณหภูมิอยู่ที่ -5 ~ +35 ℃ เมื่อ อุณหภูมิแวดล้อมเกิน 50 ℃, แอมพลิฟายเออร์ที่อยู่ในสถานะสแตนด์บายจะไม่เริ่มทำงาน เมื่ออุณหภูมิโดยรอบ เกิน 55 ℃, แอมพลิฟายเออร์ในสถานะการทำงานจะหยุดเอาต์พุตเลเซอร์และป้อนโดยอัตโนมัติ สถานะสแตนด์บายสำหรับการป้องกันตนเอง เมื่ออุณหภูมิโดยรอบลดลงถึง 50°C แอมพลิฟายเออร์จะกลับมาเอาต์พุตอีกครั้งโดยอัตโนมัติ

Step5.Input Optical Power: เครื่องขยายสัญญาณไฟเบอร์เจือเออร์เบียมนี้ไม่มีเกณฑ์ ข้อกำหนดสำหรับกำลังสัญญาณแสงอินพุต เมื่อพลังเฉลี่ยของ สัญญาณแสงอินพุตจะลดลงจนใกล้เป็นศูนย์ เครื่องขยายสัญญาณจะยังคงอยู่ รักษาสถานะการทำงานและพอร์ตเอาต์พุตจะมีการปล่อยก๊าซธรรมชาติ เอาท์พุท อย่างไรก็ตาม เพื่อให้ได้เอฟเฟกต์การขยายสัญญาณและสัญญาณรบกวนที่เหมาะสมยิ่งขึ้น อัตราส่วน ขอแนะนำให้ควบคุมกำลังแสงอินพุตภายในกำลัง ช่วงที่อธิบายไว้ในแผ่นทดสอบหรือข้อกำหนดของผลิตภัณฑ์

ขั้นตอนที่ 6.การควบคุมคอมพิวเตอร์โฮสต์: แอมพลิฟายเออร์นี้เป็นผลิตภัณฑ์แบบโมดูลาร์และจำเป็น รวมกับซอฟต์แวร์คอมพิวเตอร์โฮสต์เฉพาะเพื่อปรับและตรวจสอบ สถานะการทำงานและพารามิเตอร์การทำงานของ EDFA ความต้องการของคอมพิวเตอร์ของผู้ใช้ เพื่อติดตั้งโปรแกรมไดรเวอร์พอร์ตอนุกรม USB-232 และคอมพิวเตอร์โฮสต์ EDFA ซอฟต์แวร์ควบคุมที่จัดทำโดยบริษัทของเรา ไดรเวอร์พอร์ตอนุกรม USB-232 ต้องติดตั้งโปรแกรม ไม่เช่นนั้นซอฟต์แวร์คอมพิวเตอร์โฮสต์จะไม่สามารถเชื่อมต่อได้ และสื่อสารกับโมดูล EDFA ได้ตามปกติ ควรสังเกตว่า โปรแกรมไดรเวอร์พอร์ตอนุกรม USB-232 ควรสอดคล้องกับ USB-232 จริง ใช้สายเคเบิลพอร์ตอนุกรม หมายเลขเวอร์ชันซอฟต์แวร์ของคอมพิวเตอร์โฮสต์ EDFA ซอฟต์แวร์ควรสอดคล้องกับหมายเลขเวอร์ชันซอฟต์แวร์ที่บันทึกไว้ใน แผ่นทดสอบผลิตภัณฑ์

ขั้นตอนที่ 7 อินเทอร์เฟซซอฟต์แวร์คอมพิวเตอร์โฮสต์:ข้อมูลที่ซอฟต์แวร์คอมพิวเตอร์โฮสต์สามารถแสดงได้ประกอบด้วย โหมดการทำงานของเครื่องขยายเสียง, ค่าเป้าหมายพลังงานแสงเอาต์พุต, เลเซอร์ปั๊ม ค่าเป้าหมายปัจจุบัน และสถานะการตรวจสอบอุณหภูมิ

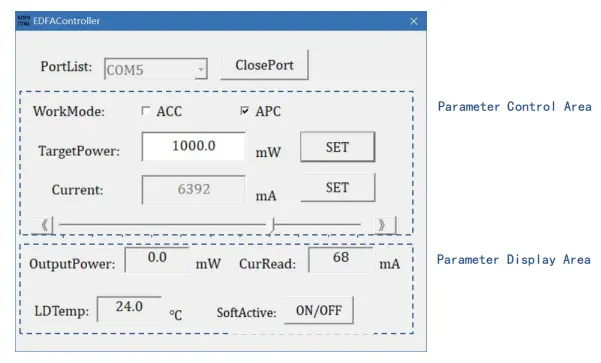

ขั้นตอนที่ 8 การดำเนินการเฉพาะ: หลังจาก เริ่มต้นซอฟต์แวร์คอมพิวเตอร์โฮสต์ ขั้นแรกให้เลือกพอร์ตอนุกรมที่ถูกต้อง หมายเลขในลำดับพอร์ตอนุกรม PortList คลิกปุ่ม OpenPort เพื่อเปิด พอร์ตอนุกรม ในเวลานี้ หน้าต่าง Current Read และ LDTemp จะแสดงขึ้นมา กระแสไฟฟ้าทำงานและอุณหภูมิปั๊มของโมดูล ป้อนเป้าหมาย ค่าพลังงานแสงในหน้าต่าง TargetPower และคลิกปุ่ม SET เมื่อ สวิตช์ปุ่มของโมดูล EDFA และสวิตช์ปุ่ม SoftActive บน ซอฟต์แวร์เปิดอยู่ การตั้งค่าจะมีผล และ EDFA มีระบบออปติคอล กำลังขับ

ขั้นตอนที่ 9 โหมดควบคุม: รุ่นมาตรฐาน ของแอมพลิฟายเออร์ไฟเบอร์นี้รองรับโหมดการทำงานสองโหมดคือการควบคุมกระแสอัตโนมัติ โหมด (โหมด ACC) และโหมดควบคุมพลังงานอัตโนมัติ (โหมด APC) คุณสามารถเปลี่ยนได้ ระหว่างโหมดการทำงานทั้งสองโหมดนี้ผ่านตัวเลือก WorkMode เมื่อเปลี่ยน โปรดทราบว่าให้ปิดสวิตช์ปุ่มใช้งานก่อน (* เครื่องขยายเสียงบางตัว รุ่นรองรับเฉพาะโหมด ACC เช่น EDFA-C-PA) ในโหมด ACC ให้เข้าสู่ปั๊ม ค่าปัจจุบันในหน้าต่างปัจจุบันแล้วคลิกปุ่ม SET หรือลากโดยตรง แถบเลื่อนด้านซ้ายและขวาเพื่อตั้งค่ากระแสของปั๊ม ในโหมด APC ให้ป้อน ค่าพลังงานแสงเป้าหมายในหน้าต่าง TargetPower และคลิก SET ปุ่ม

ขั้นตอนที่ 10 การเปิดใช้งานเอาต์พุต: เมื่อ เปิดใช้งานสวิตช์ปุ่มที่ด้านหน้าของโมดูลและปุ่ม SoftActive เมื่อเปิดสวิตช์ซอฟต์แวร์แล้ว การตั้งค่าจะมีผลและ แอมพลิฟายเออร์มีเอาต์พุตเลเซอร์ และไฟแสดงสถานะ LASER ติดสว่าง การเปิด/ปิด ปุ่มจะแสดงเป็นสีแดง OutputPower ในการตรวจสอบพารามิเตอร์ พื้นที่แสดงกำลังแสงเอาท์พุตจริงในปัจจุบัน CurRead แสดงกระแส กระแสปั๊ม และ LDTemp แสดงอุณหภูมิภายใน

ขั้นตอนที่ 11 ปิดเครื่อง: ก่อนอื่นให้ปิดเครื่อง สวิตช์ปุ่ม ON/OFF ที่ด้านข้างของเครื่องขยายเสียงและปุ่ม SoftActive เปิดซอฟต์แวร์ คลิก ClosePort เพื่อปิดพอร์ตอนุกรม จากนั้น ปิดซอฟต์แวร์

ขั้นตอนที่ 12 พารามิเตอร์หน่วยความจำ:โหมดและ พารามิเตอร์ที่กำหนดโดยซอฟต์แวร์ควบคุมจะถูกบันทึกภายในโดยอัตโนมัติ โมดูล EDFA และมีฟังก์ชั่นหน่วยความจำปิดเครื่อง หากไม่มีความจำเป็น แก้ไขพารามิเตอร์ EDFA ไม่จำเป็นต้องเชื่อมต่อกับคอมพิวเตอร์โฮสต์ เมื่อใช้อีกครั้ง

หมายเหตุการดำเนินงานและ การบำรุงรักษา

● เมื่อสตาร์ทเครื่อง ขั้นแรกให้ตรวจสอบสวิตช์เปิด/ปิดและสวิตช์กุญแจ ปิดอยู่ จากนั้นจึงเชื่อมต่อแหล่งจ่ายไฟ เมื่อปิดเครื่องก่อนอื่น ปิดสวิตช์กุญแจแล้วถอดแหล่งจ่ายไฟออกหลังจากเอาต์พุต ไฟแสดงสถานะดับลง อย่าตัดแหล่งจ่ายไฟโดยตรงเมื่อ EDFA กำลังทำงานอยู่

● ไม่แนะนำให้เสียบและถอดปลั๊กเอาต์พุตบ่อยๆ ขั้วต่อไฟเบอร์เพื่อหลีกเลี่ยงการปนเปื้อนของฝุ่นซึ่งอาจนำไปสู่การเพิ่มขึ้น การสูญเสียการแทรกหรือการเผาไหม้ของปลายขั้วต่อไฟเบอร์

● ทำความสะอาดขั้วต่อไฟเบอร์โดยใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย และตรวจสอบด้วย a เครื่องตรวจจับใบหน้าปลายไฟเบอร์ก่อนการเชื่อมต่อ เชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์เสมอ ไม่มีไฟฟ้าเพื่อหลีกเลี่ยงการไหม้ที่ใบหน้า ขั้วต่อสายไฟเบอร์ออปติกจะต้องมี ปกคลุมไปด้วยหมวกกันฝุ่น

● หากจำเป็นต้องเชื่อมต่อไฟเบอร์เอาท์พุตกับไฟเบอร์อื่น แสดงว่าเชื่อมต่อแล้ว แนะนำให้ใช้เครื่องต่อเชือกฟิวชั่น

● โปรดใช้ความระมัดระวังต่อความชื้น ฝุ่น และการกัดกร่อน เก็บ ในที่แห้ง

การประกันคุณภาพและ บริการหลังการขาย

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
