เครื่องขยายสัญญาณไฟเบอร์บูสเตอร์เจือด้วยเออร์เบียมแบบไมโครโมดูล C-band

สารบัญ

1. บทนำของ เครื่องขยายสัญญาณไฟเบอร์บูสเตอร์เจือด้วยเออร์เบียมแบบไมโครโมดูล C-band

2. เทคนิค ข้อมูลจำเพาะ

3. คุณลักษณะของผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูล

8. เงื่อนไขการเสนอราคาและ การชำระเงิน

9. ระยะเวลารอคอย

10. ขั้นตอนการทำงาน

11. หมายเหตุการดำเนินงานและ การบำรุงรักษา

12. การประกันคุณภาพและ บริการหลังการขาย

แนะนำผลิตภัณฑ์

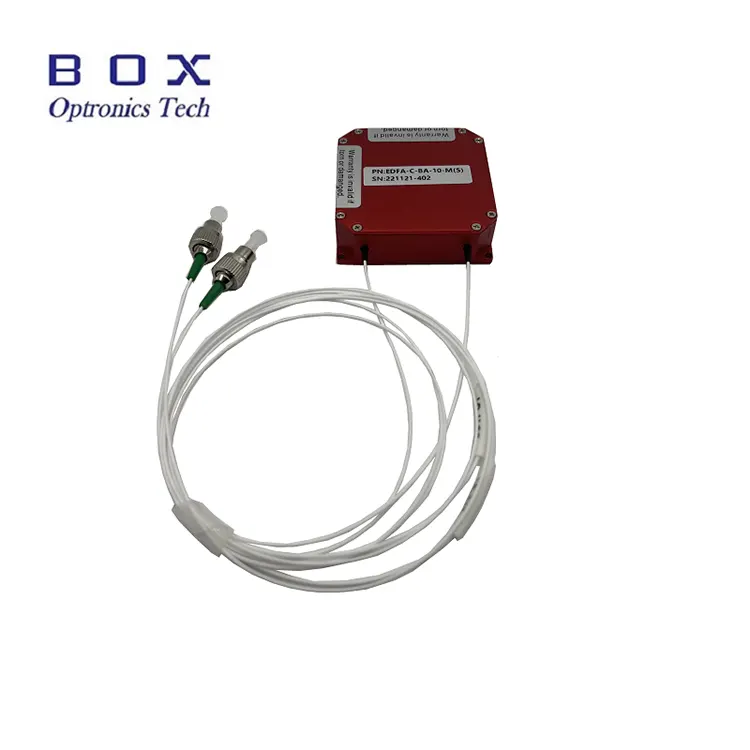

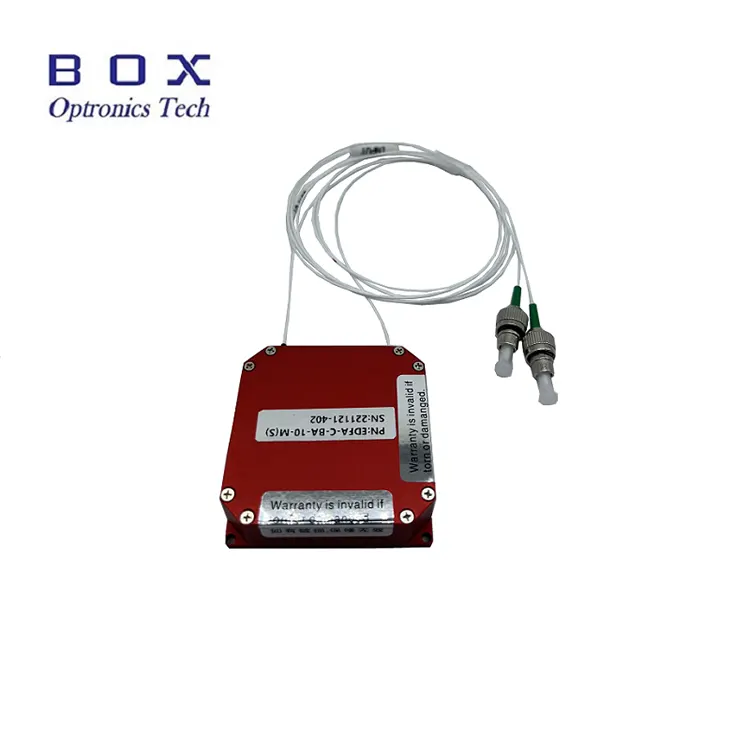

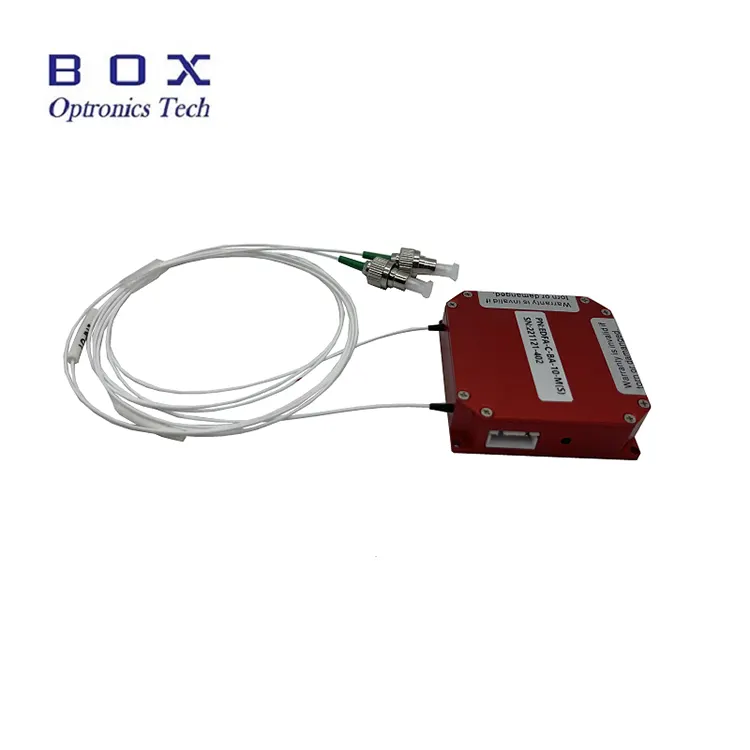

ไมโครโมดูล C-band ที่เจือด้วยเออร์เบียมไฟเบอร์บูสเตอร์ แอมพลิฟายเออร์ได้รับการออกแบบสำหรับการใช้งานในพื้นที่จำกัด ขนาดคือ 50(W)×50(D)×15(H)mm หรือ 45(W)×65(D)×10(H)mm เป็นตัวเลือก พวกเขาสามารถเป็นได้ ใช้สำหรับการขยายกำลังของสัญญาณเลเซอร์ในแถบ C-band 1530~1565nm ช่วงความยาวคลื่น มีกำลังสูง 10/13/17/20/23dBm และมีเสียงรบกวนต่ำ ก มีพอร์ตอนุกรมการสื่อสารและสายไฟสำหรับการใช้งานพีซี เมื่อ ใช้โมดูลเหล่านี้ ตรวจสอบให้แน่ใจว่าผิวหน้าปลายไฟเบอร์สะอาด และระวังเลเซอร์ ข้อจำกัดอินพุต และใช้ข้อควรระวังด้านความปลอดภัยของเลเซอร์ที่จำเป็น

สินค้า ข้อมูลจำเพาะ

สินค้า คุณสมบัติ

● ช่วงความยาวคลื่นกว้าง-1530~1565nm;

● ย่อย การออกแบบ;

● เสียงรบกวนต่ำ <5dB;

● โหมดควบคุม RS232/TTL

สินค้า การใช้งาน

● ออปติคัล การสื่อสารด้วยไฟเบอร์

● ออปติคัล เซ็นเซอร์ไฟเบอร์

● ไฟเบอร์ เลเซอร์

สินค้า รายละเอียด

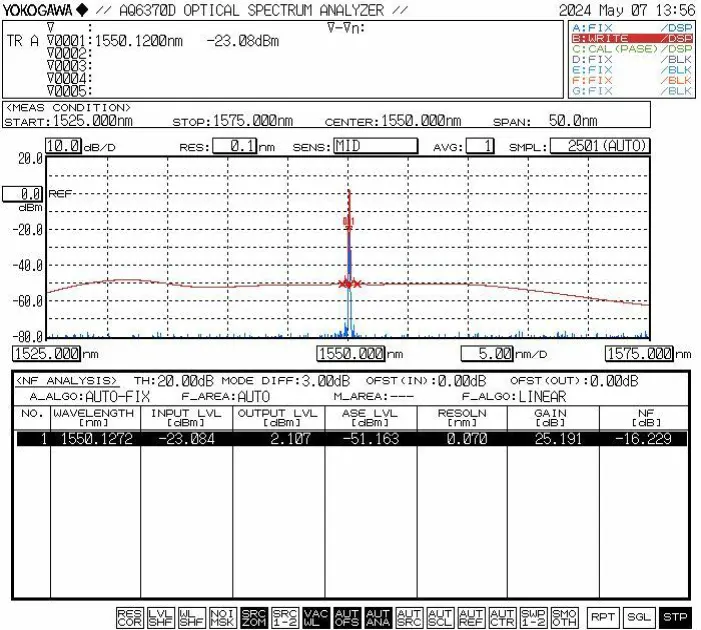

● เส้นโค้งลักษณะทั่วไป

● คำจำกัดความของพินการสื่อสาร (จากซ้ายไปขวา: 1 ถึง 4):

ระดับการสื่อสารเป็นไปตามมาตรฐาน TTL TTL-RS232 จำเป็นต้องมีการแปลงระดับสำหรับการเชื่อมต่อกับคอมพิวเตอร์

ข้อมูลการสั่งซื้อ

เช่น EDFA-BA-C-23-SM-MIC

(ข้อมูลการสั่งซื้อ:ไมโครโมดูล C-band เออร์เบียมเจือ Fiber Booster Amplifier, กำลังขับ 23dBmoutput, พร้อม SMF-28efiber, แพ็คเกจโมดูล)

สำหรับข้อกำหนดเฉพาะอื่นๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูล

เอกสารข้อมูล

เงื่อนไขการเสนอราคาและ การชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาประมาณ 10-15 วันทำการในการผลิต (หากมีในสต็อกจะเร็วขึ้น จัดส่งแล้ว)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

การดำเนินงาน ขั้นตอน

ขั้นตอนที่ 1. การแกะและประกอบ

ตรวจสอบว่าอุปกรณ์เสริมทั้งหมดมีความสมบูรณ์ก่อนประกอบ

ขั้นตอนที่ 2 เชื่อมต่อแหล่งจ่ายไฟและไฟเบอร์ สายแพทช์

เชื่อมต่อแหล่งจ่ายไฟ เชื่อมต่อไฟสัญญาณเข้ากับอินพุต

ขั้นตอนที่ 3. การเปิดเครื่องขยายเสียง

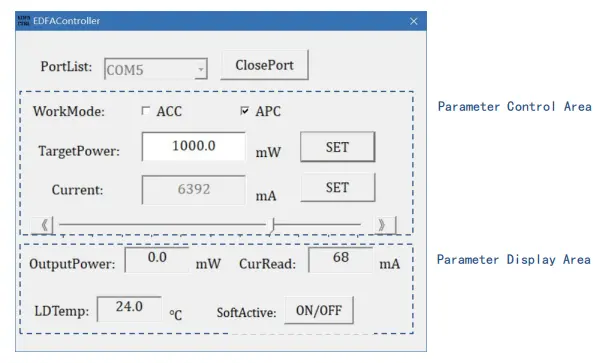

เปิดเพาเวอร์แอมป์ หมายเหตุ: กระแสการดำเนินงานและกำไร ค่าคือพารามิเตอร์ที่กำหนดโดยคอมพิวเตอร์แม่ข่ายเมื่อปิดเครื่องครั้งล่าสุด และ สามารถแก้ไขได้ผ่านซอฟต์แวร์หากจำเป็น ห้ามเสียบหรือโดยเด็ดขาด ถอดปลั๊กตัวเชื่อมต่อไฟเบอร์ในขณะที่เลเซอร์กำลังทำงาน

Setp4.Shutdown

ถอดสายไฟออกหลังการใช้งาน

หมายเหตุการดำเนินงานและ การบำรุงรักษา

● อย่าตัดแหล่งจ่ายไฟโดยตรงในขณะที่เครื่องขยายเสียงอยู่ ปฏิบัติการ

● ดูแลขั้วต่อไฟเบอร์ให้ปราศจากฝุ่นเพื่อป้องกันการไหม้ของไฟเบอร์ ใบหน้าปลายขั้วต่อ ทำความสะอาดขั้วต่อไฟเบอร์ด้วยกระดาษเลนส์ไร้ฝุ่นก่อน การเชื่อมต่อ ตรวจสอบด้วยเครื่องตรวจสอบใบหน้าปลายไฟเบอร์ และเชื่อมต่อผ่านหน้าแปลน หลังจากยืนยันความสะอาดแล้วเท่านั้น มิฉะนั้น หน้าปลายของขั้วต่อไฟเบอร์อาจเกิดขึ้นได้ จะถูกเผาเมื่อเปิดเลเซอร์ มั่นใจในการทำงานแบบไร้เลเซอร์เมื่อ เชื่อมต่อหน้าแปลนและสวมหมวกกันฝุ่นแบบไฟเบอร์เมื่อไม่ใช้งาน

● เก็บอุปกรณ์ไว้ในที่แห้งและเก็บไว้ในที่แห้ง

การประกันคุณภาพและ บริการหลังการขาย

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
