1. การแนะนำแหล่งกำเนิดแสงพลังงานสูง SLD ขนาด 1310nm 80mW
2. ข้อมูลจำเพาะทางเทคนิค
3. คุณลักษณะของผลิตภัณฑ์
4. การใช้งานทั่วไป
5. รายละเอียดสินค้า
6. คู่มือการใช้งานอย่างปลอดภัย
7. ข้อมูลการสั่งซื้อ
8. เอกสารข้อมูลและแผ่นทดสอบ
9. เงื่อนไขการเสนอราคาและการชำระเงิน
10. ระยะเวลารอคอย
11. หมายเหตุการปฏิบัติงานและการบำรุงรักษา
12. การประกันคุณภาพและบริการหลังการขาย

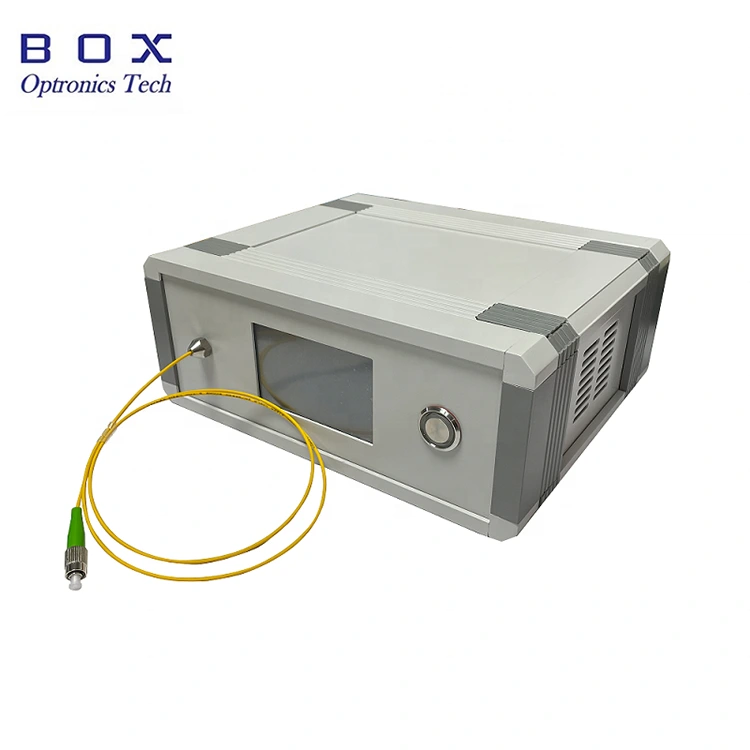

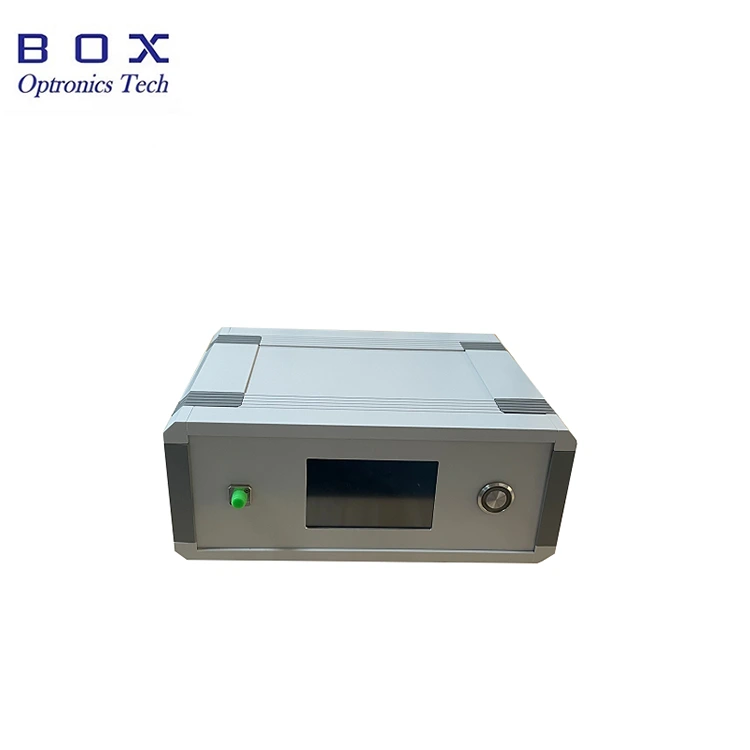

แหล่งกำเนิดแสง SLD พลังงานสูงขนาด 1310nm 80mW ของ Box Optronics ใช้ชิปเซมิคอนดักเตอร์เลเซอร์ขั้นสูงและวงจรรวมเฉพาะเพื่อให้พลังงานสูง ความเสถียรเป็นพิเศษ และสิ้นเปลืองพลังงานต่ำ แหล่งกำเนิดแสงนี้ให้กำลังเอาต์พุตอย่างน้อย 80 mW (โดยค่าปกติ 100 mW) เมื่อเชื่อมต่อผ่านไฟเบอร์แบบรักษาโหมดเดี่ยวหรือแบบโพลาไรเซชัน มีอินเทอร์เฟซหน้าจอสัมผัสที่ช่วยให้สามารถปรับกระแสไฟและเอาต์พุตกำลังของแหล่งกำเนิดแสงได้
|
พารามิเตอร์ |
หน่วย |
ค่า |
บันทึก |
|
ความยาวคลื่นปฏิบัติการ |
นาโนเมตร |
1310 |
±20 |
|
กำลังขับ |
เมกะวัตต์ |
นาที. 80 ประเภท 100 |
ปรับแต่งได้ |
|
ตัวแยกแสง |
เดซิเบล |
กับ |
|
|
ความมั่นคงระยะสั้น |
เดซิเบล |
≤±0.02/15 นาที |
|
|
ความมั่นคงในระยะยาว |
เดซิเบล |
≤±0.05/8 ชั่วโมง |
|
|
ขั้วต่อไฟเบอร์ |
- |
เอฟซี/เอพีซี |
|
|
ชนิดไฟเบอร์ |
- |
SMF-28e / PM ไฟเบอร์ |
|
|
ขนาด |
มม |
195(ก)×220(ล)×120(ส) |
ตั้งโต๊ะ |
|
125(ก)×150(ล)×20(ส) |
โมดูล |
||
|
กำลังไฟเข้า |
V |
ไฟฟ้ากระแสสลับ 110~240V |
ตั้งโต๊ะ |
|
กระแสตรง 5V/4A |
โมดูล |
||
|
อินเตอร์เฟซการสื่อสาร |
- |
DB9 ตัวเมีย (RS232) |
|
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
|
อุณหภูมิในการจัดเก็บ |
℃ |
-40 ~ +85 |
|
● พลังงานสูง: ขั้นต่ำ 80mW, ประเภท 100mW
● พลังและสเปกตรัมเสถียร
● หน้าจอสัมผัส LCD ใช้งานง่าย;
● ไฟเบอร์ SMF-28e/ PM
● ไฟเบอร์ออปติกเซนเซอร์;
● การทดสอบการสูญเสียการแทรกส่วนประกอบแบบพาสซีฟ
● การถ่ายภาพทางการแพทย์/ชีวภาพเชิงลึก

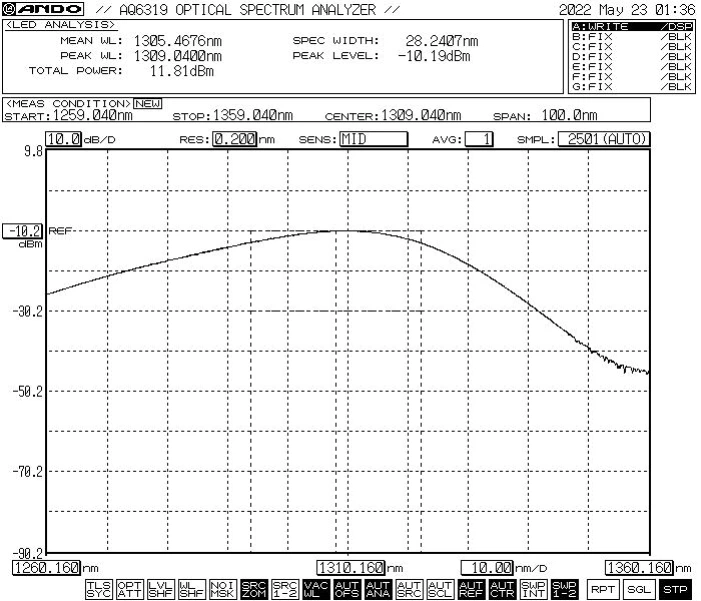

● สเปกตรัมทั่วไป

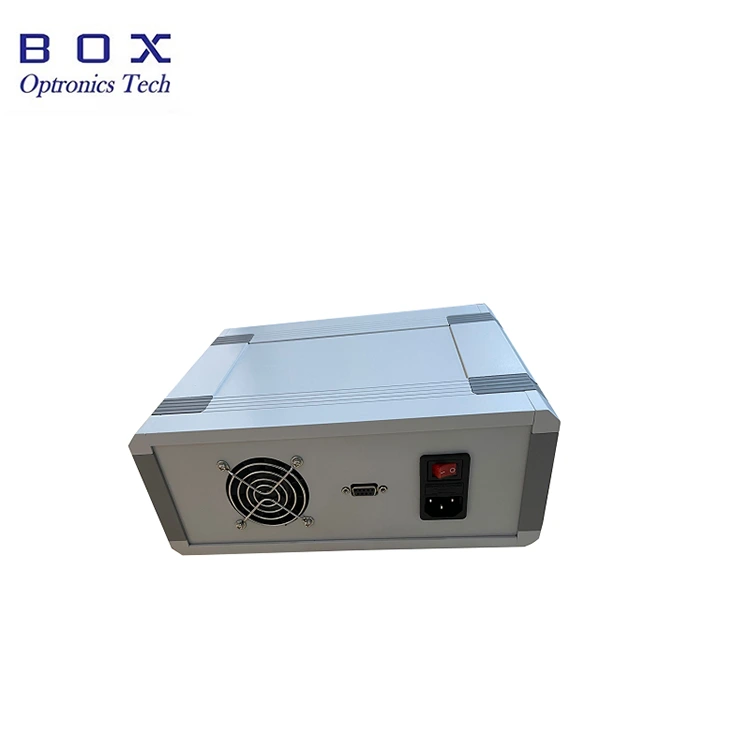

● มุมมองด้านหลัง: พร้อมพัดลมระบายความร้อน, อินเทอร์เฟซการสื่อสาร, สวิตช์ไฟ, พอร์ตจ่ายไฟ

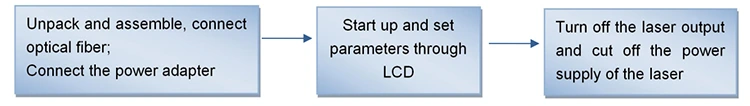

ขั้นตอนที่ 1 การเปิดและประกอบ:
โปรดตรวจสอบว่าอุปกรณ์เสริมครบถ้วนก่อนประกอบหรือไม่
ขั้นตอนที่ 2 เชื่อมต่อแหล่งจ่ายไฟ:
เสียบสายไฟเข้ากับช่องเสียบสายไฟของแบ็คเพลนแชสซี และเชื่อมต่อแหล่งจ่ายไฟ
ขั้นตอนที่ 3 การเชื่อมต่อไฟเบอร์เอาท์พุต: เปิดฝากันฝุ่นที่ตัวเชื่อมต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบส่วนหน้าของไฟเบอร์ และเชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบหลังจากยืนยันว่าไม่มีมลภาวะและความเสียหาย
ชุดที่ 4 เปิดแหล่งกำเนิดแสง:

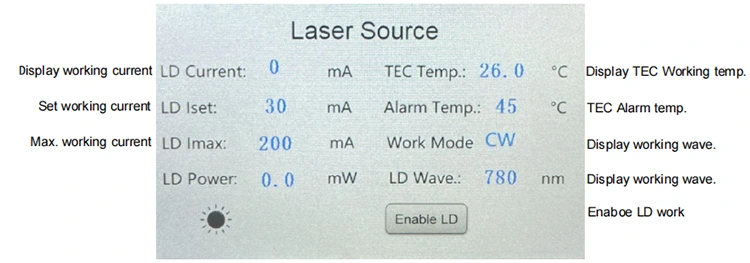

เปิดสวิตช์ไฟที่ด้านหลัง หมายเหตุ: ในขณะนี้ ค่ากระแสไฟฟ้าที่ใช้งานและกำลังเป็นพารามิเตอร์ที่ตั้งค่าระหว่างการปิดเครื่องครั้งล่าสุด หากต้องการปรับเปลี่ยน คุณสามารถแตะและแก้ไขได้ผ่านหน้าจอ LCD หลังจากตั้งค่ากระแสการทำงานที่เหมาะสมแล้ว ให้เปิดใช้งานเอาต์พุตเลเซอร์ผ่านสวิตช์ "เปิดใช้งาน LD"
ขั้นตอนที่ 5 ปิดเครื่อง
หลังการใช้งาน ให้ปิดแผงด้านหน้า “เปิดใช้งาน LD” เพื่อปิดเอาต์พุตเลเซอร์และปิดสวิตช์เปิด/ปิด ถอดสายไฟออก
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
มิติ |
|
บีเอสแอลดี |
-XXX |
-XX |
XX |
-XX |
-เอ็กซ์ |
|
แหล่งกำเนิดแสง SLD |
1310:1310นาโนเมตร |
80: 80มิลลิวัตต์ 1H:100มิลลิวัตต์ |
เอสเอ็ม:เอสเอ็มไฟเบอร์ PM:พีเอ็มไฟเบอร์ |
เอฟเอ:เอฟซี/เอพีซี SA:เซาท์แคโรไลนา/APC อื่น |
ม: โมดูล B:แบบตั้งโต๊ะ |
เช่น BSLD-1310-1HSM-FA-B
(ข้อมูลการสั่งซื้อ: แหล่งกำเนิดแสงกำลังสูง SLD ขนาด 1310nm 100mW พร้อมไฟเบอร์ SM, ขั้วต่อ FC/APC, แพ็คเกจแบบตั้งโต๊ะ)
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี โปรดชำระค่าจัดส่งสำหรับผลิตภัณฑ์ล่วงหน้า
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาประมาณ 10 วันทำการในการผลิต (หากมีสินค้าในสต็อกจะจัดส่งเร็วกว่านี้)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● เมื่อสตาร์ท ขั้นแรกให้ตรวจสอบว่าสวิตช์เปิด/ปิดและสวิตช์ปุ่มปิดอยู่ จากนั้นจึงเชื่อมต่อแหล่งจ่ายไฟ เมื่อปิดเครื่อง ขั้นแรกให้ยืนยันสวิตช์ปิด LD ปิด จากนั้นปิดสวิตช์ปุ่ม จากนั้นถอดแหล่งจ่ายไฟออก อย่าตัดแหล่งจ่ายไฟโดยตรงเมื่ออุปกรณ์ทำงาน
● ก่อนเชื่อมต่อขั้วต่อไฟเบอร์ออปติก ให้เช็ดด้วยกระดาษกระจกไร้ฝุ่น และต้องแน่ใจว่าได้ร่วมมือกับเครื่องตรวจจับใบหน้าปลายไฟเบอร์ออปติกเพื่อสังเกต หลังจากยืนยันการทำความสะอาดแล้ว ให้เชื่อมต่อผ่านหน้าแปลน ปลายของตัวเชื่อมต่อไฟเบอร์ออปติกอาจถูกเผาเมื่อเชื่อมต่อเลเซอร์ เมื่อเชื่อมต่อหน้าแปลนต้องแน่ใจว่าไม่มีการทำงานของแสง เมื่อไม่ได้ใช้งาน โปรดปิดฝากันฝุ่นของขั้วต่อไฟเบอร์ออปติก
● เพื่อหลีกเลี่ยงไม่ให้ฝุ่นไหม้ส่วนปลายของขั้วต่อไฟเบอร์ออปติก อย่าเสียบและถอดปลั๊กขั้วต่อไฟเบอร์ออปติกที่แผงด้านหน้าบ่อยๆ
● โปรดใส่ใจกับการต้านทานความชื้น และวางไว้ในที่แห้ง
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากฝีมือมนุษย์ฟรีภายใน 1 ปีนับจากการซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี จะมีการจัดเตรียมบริการซ่อมแซมหรือเปลี่ยนทดแทนฟรีสำหรับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ภายในระยะเวลารับประกัน:
(1) ผลิตภัณฑ์ได้รับความเสียหายหรือเสียหายเนื่องจากปัจจัยทางธรรมชาติหรือผลกระทบด้านสิ่งแวดล้อม (ไฟฟ้าช็อต ฝุ่น)
(2) ผลิตภัณฑ์ได้รับความเสียหายเนื่องจากการทำงานที่ไม่ได้มาตรฐานของผู้ใช้
(3) ผลิตภัณฑ์มีความเสียหายที่มนุษย์สร้างขึ้นอย่างเห็นได้ชัด
(4) สินค้าถูกถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาตจากบริษัท
(5) สติกเกอร์ฉลากการรับประกันของตัวเรือนแหล่งกำเนิดแสงมีการเปลี่ยนแปลงหรือไม่สมบูรณ์
(6) สินค้าเสียหายหรือสูญหายระหว่างการขนส่ง
