เลเซอร์ไดโอดเลื่อน 1060nm 5mW

สารบัญ

1. การแนะนำเลเซอร์ไดโอด SLED ขนาด 1060nm 5mW

2. ข้อมูลจำเพาะทางเทคนิค

3. คุณลักษณะของผลิตภัณฑ์

4. การใช้งานทั่วไป

5. ตัวอย่างการบรรจุ

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูล

8. เงื่อนไขการเสนอราคาและการชำระเงิน

9. ระยะเวลารอคอย

10. หมายเหตุการดำเนินงาน

11. การประกันคุณภาพและบริการหลังการขาย

แนะนำผลิตภัณฑ์

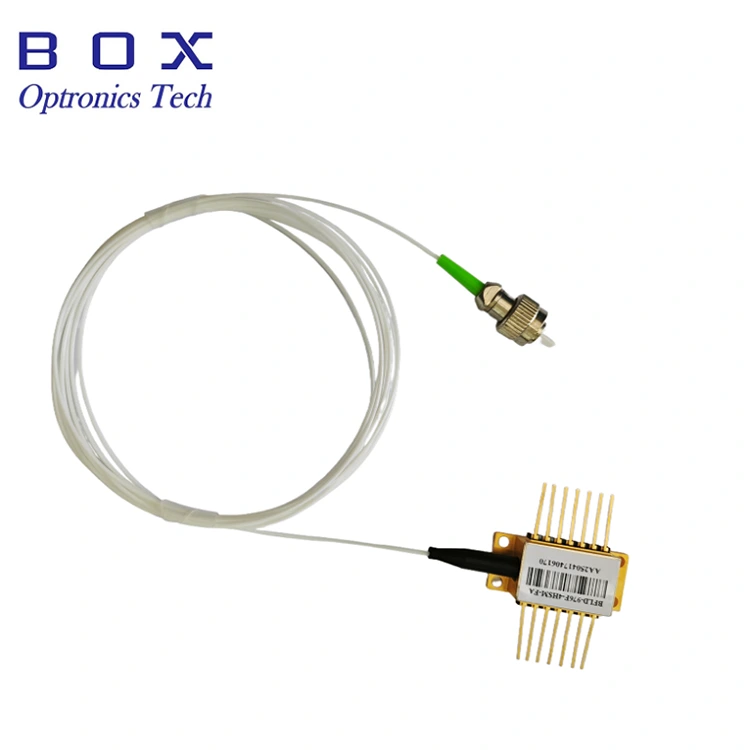

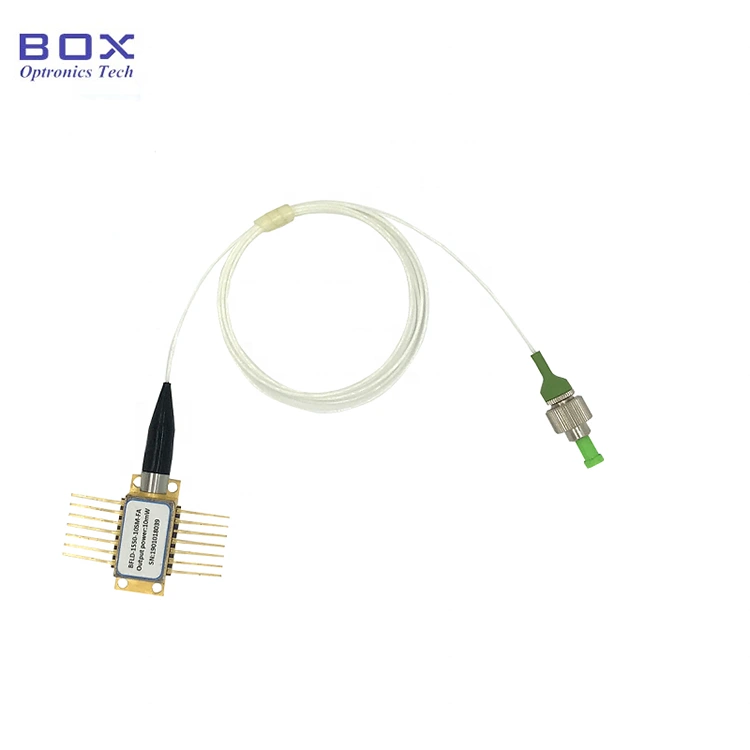

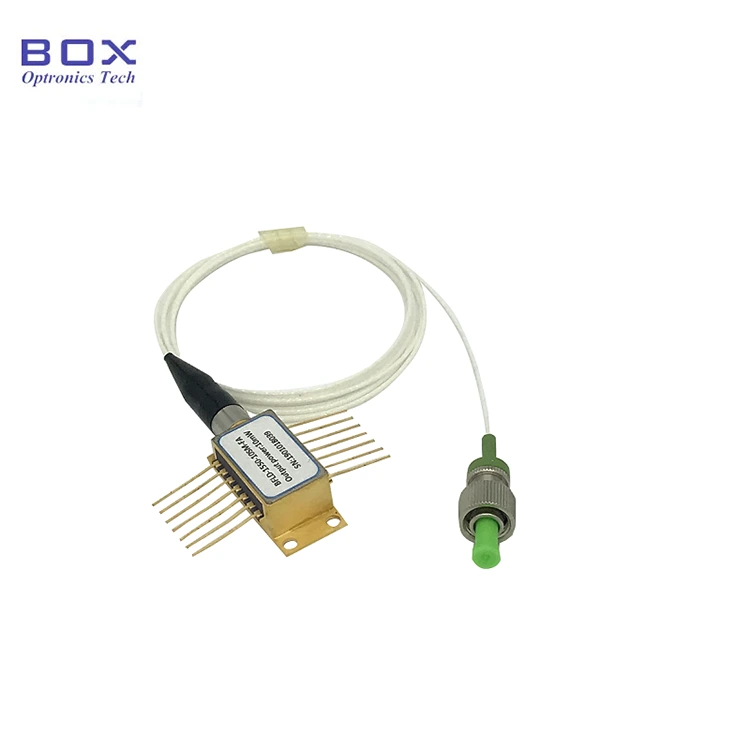

นี่คือเลเซอร์ไดโอด SLED ขนาด 1060nm 5mW พร้อมแพ็คเกจผีเสื้อ 14 พิน มีกำลังเอาต์พุตสูงถึง 5mW, แบนด์วิดธ์ 3dB มากกว่า 15 นาโนเมตร และผสานรวม TEC และเทอร์มิสเตอร์เพื่อให้ได้สเปกตรัมที่เสถียรและราบรื่น เหมาะสำหรับการตรวจเอกซเรย์การเชื่อมโยงกันด้วยแสง (OCT) หากพินจำเป็นต้องมีการบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เกิน 260°C และเวลาในการบัดกรีจะต้องไม่เกิน 10 วินาที

ข้อมูลจำเพาะของผลิตภัณฑ์

คุณสมบัติผลิตภัณฑ์

● ผมเปีย SM Hi1060 หรือ PM980;

● กำลังขับสูงสุด 5mW;

● แพ็คเกจ BTF 14 พินพร้อม TEC และ Monitor PD

การใช้งานผลิตภัณฑ์

● ไจโรสโคปใยแก้วนำแสง;

● ระบบตรวจจับไฟเบอร์ออปติก

● ระบบอุปกรณ์ออปติก

รายละเอียดสินค้า

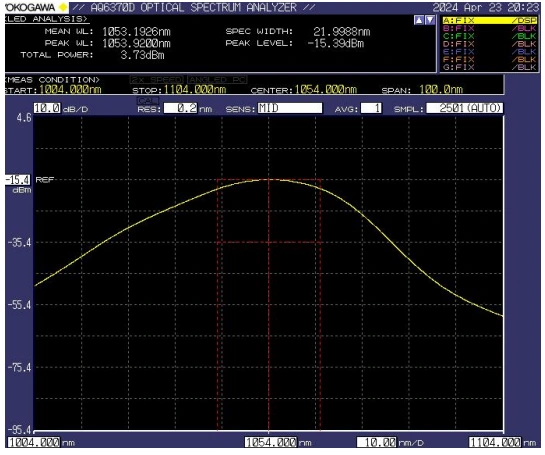

● สเปกตรัมทั่วไป: -3dB แบนด์วิธ ต่ำสุด 15 นาโนเมตร / ประเภท 20 นาโนเมตร

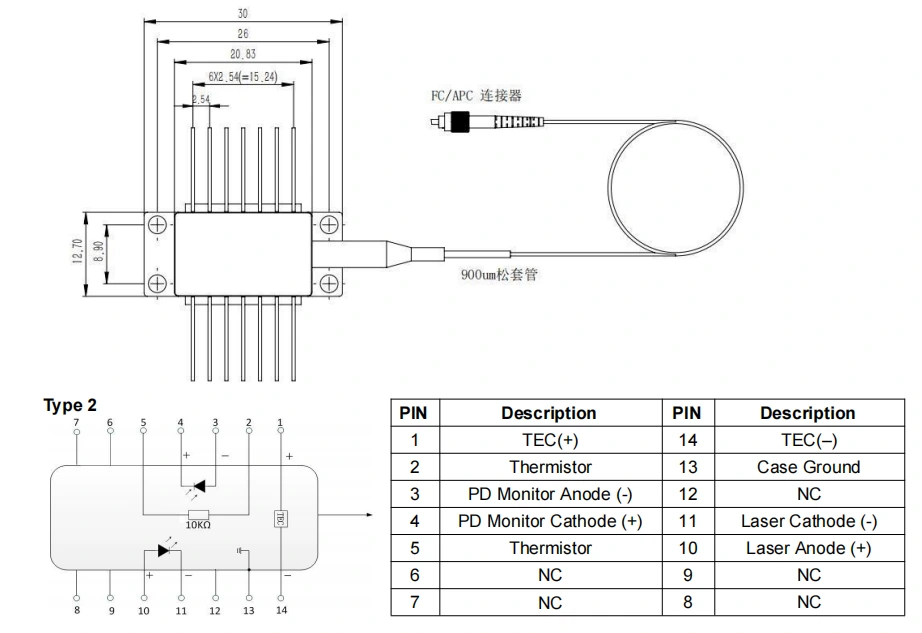

● การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.) -1060nm 5mW เลเซอร์ไดโอดเลื่อน

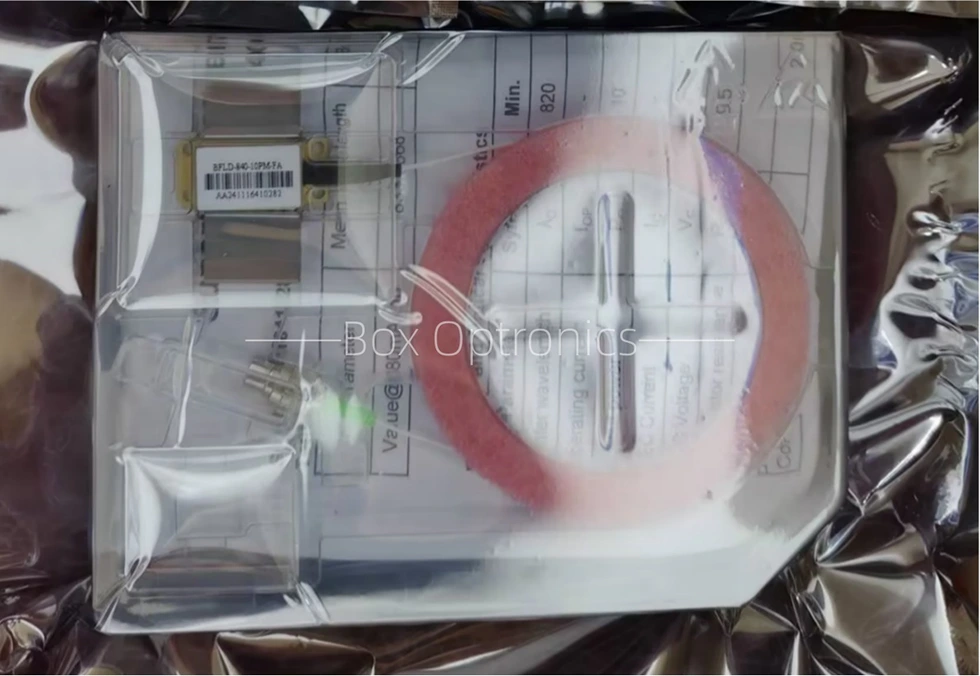

● ตัวอย่างการบรรจุ

*อุปกรณ์สแตนด์อโลน; ไม่มีไดรเวอร์ในตัว (ไดรเวอร์ภายนอกเป็นตัวเลือก)

ข้อมูลการสั่งซื้อ

เช่น BFSLD-1060-5SM-FA

(ข้อมูลการสั่งซื้อ: เลเซอร์ไดโอด SLED 1060nm 5mW แพ็คเกจผีเสื้อ พร้อมไฟเบอร์ SM  Hi1060, ขั้วต่อ FC/APC)

สำหรับข้อกำหนดเฉพาะอื่นๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูล

เอกสารข้อมูล

เงื่อนไขการเสนอราคาและการชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี โปรดชำระค่าจัดส่งสำหรับผลิตภัณฑ์ล่วงหน้า

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีของในสต็อกจะจัดส่งให้เร็วกว่านี้ครับ)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

หมายเหตุการดำเนินงาน

● เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เพราะอาจทำให้ได้รับบาดเจ็บที่ดวงตาได้

● อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต ดังนั้นจึงจำเป็นต้องปฏิบัติตามมาตรการป้องกันไฟฟ้าสถิตอย่างเคร่งครัดในระหว่างการบรรจุ การขนส่ง และการใช้งาน นอกจากนี้ ต้องใช้ความระมัดระวังเพื่อป้องกันไฟกระชาก เนื่องจากการไม่ทำเช่นนั้นอาจส่งผลให้อุปกรณ์เสียหายถาวร (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อสายดินอย่างเหมาะสมและการสวมสายรัดข้อมือป้องกันไฟฟ้าสถิต)

● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากช่องเสียบ อย่าออกแรงกดหรือดึงปลอกที่อยู่ด้านหลังของตัวเครื่อง สำหรับอุปกรณ์ที่มีขั้วต่อ ต้องแน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด

● หากพินจำเป็นต้องมีการบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เกิน 260°C และเวลาในการบัดกรีจะต้องไม่เกิน 10 วินาที ต้องให้ความสนใจเป็นพิเศษกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรีอุปกรณ์จะต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งจะต้องต่อสายดินอย่างเหมาะสม

● ในระหว่างกระบวนการเพิ่มพลัง ห้ามจ่ายกระแสไฟสูงโดยตรง เนื่องจากอาจเสี่ยงต่อความเสียหายของชิป ให้เปิดอุปกรณ์ที่ระดับปัจจุบันใกล้กับเกณฑ์ของชิปแทน แล้วค่อยๆ เพิ่มกระแสไฟทีละน้อยจนกว่าจะถึงระดับที่ต้องการ

● ก่อนที่จะจ่ายไฟให้กับส่วนประกอบทั้งหมด ให้เปิดใช้งานตัวทำความเย็นก่อน จากนั้นจึงดำเนินการตามขั้นตอนการเพิ่มพลังงานแบบค่อยเป็นค่อยไป เพื่อป้องกันชิปร้อนเกินไปและโอเวอร์โหลด

การประกันคุณภาพและบริการหลังการขาย

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากฝีมือมนุษย์ฟรีภายใน 1 ปีนับจากการซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี จะมีการจัดเตรียมบริการซ่อมแซมหรือเปลี่ยนทดแทนฟรีสำหรับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ภายในระยะเวลารับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรืออิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
