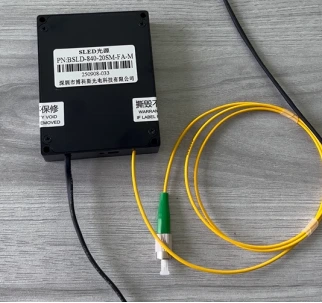

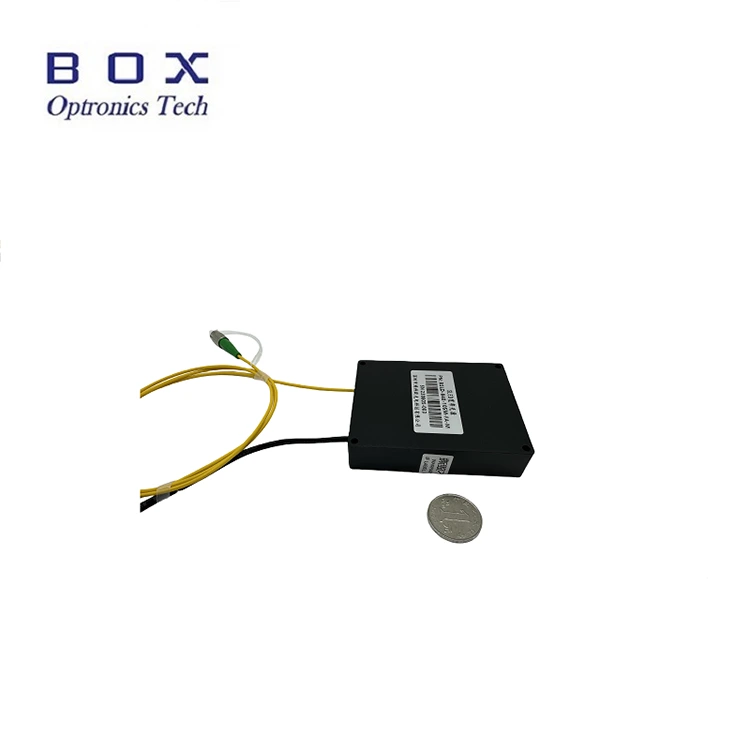

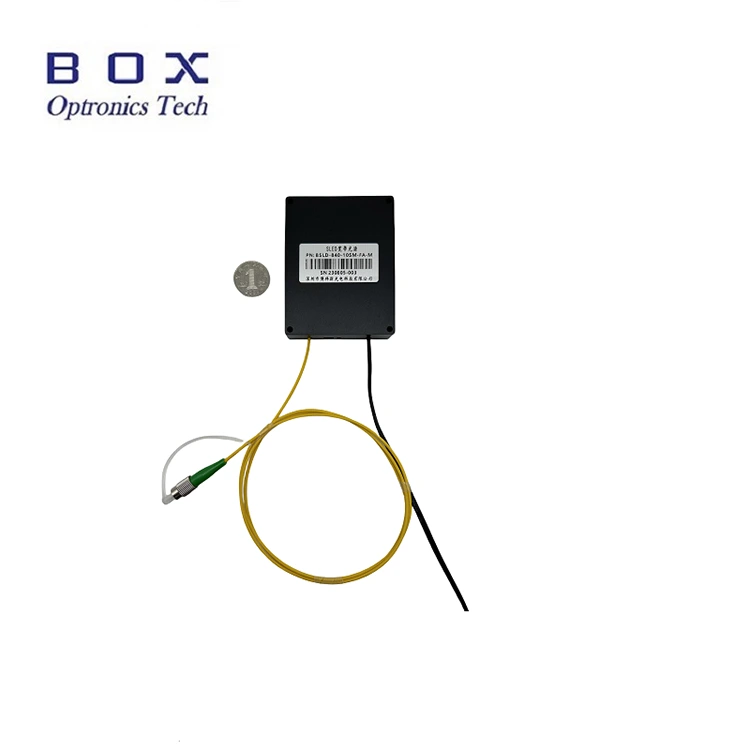

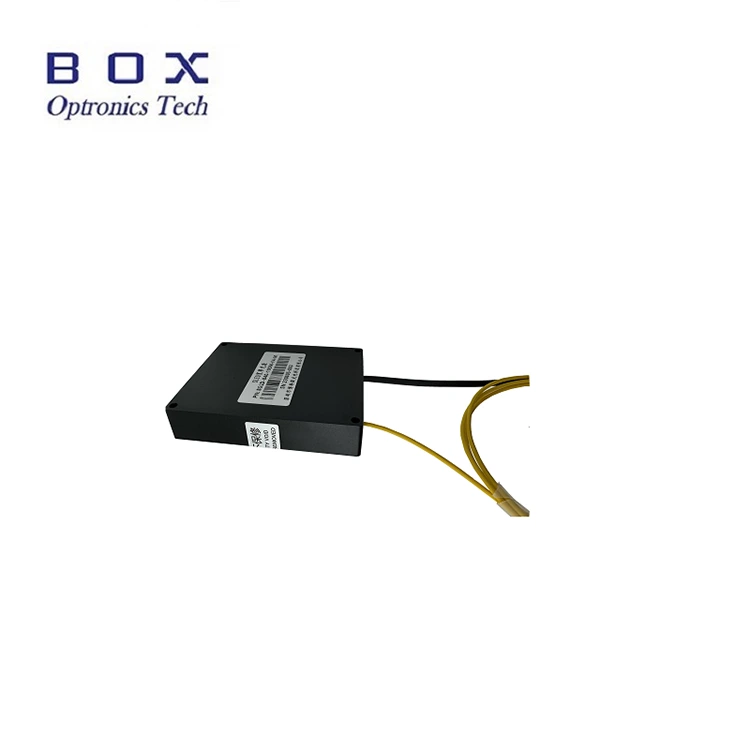

นี่คือแหล่งกำเนิดแสงบรอดแบนด์ SLED ขนาด 840nm 20mW ที่ใช้เทคโนโลยีไดโอดเรืองแสงพิเศษ โดยมีกำลังเอาต์พุตมากกว่า 20mW แบนด์วิดท์ -3dB มากกว่า 45 นาโนเมตร สเปกตรัมแบน การกระเพื่อมต่ำ และความเสถียรในระยะยาวที่ยอดเยี่ยม รองรับการกำหนดค่าแบบตั้งโต๊ะและโมดูลาร์พร้อมอินเทอร์เฟซการสื่อสารและซอฟต์แวร์ตรวจสอบสำหรับการบูรณาการทางอุตสาหกรรมและการแพทย์ เหมาะสำหรับ OCT อุตสาหกรรม การตรวจจับไฟเบอร์ และการถ่ายภาพทางการแพทย์ โปรดใช้กับแรงดันไฟฟ้าที่กำหนด ควบคุมอุณหภูมิและความชื้น ให้แน่ใจว่ามีการระบายความร้อนที่ดี หลีกเลี่ยงการโอเวอร์โหลดเอาท์พุตและการปนเปื้อน
|
พารามิเตอร์ |
หน่วย |
ค่านิยม |
หมายเหตุ |
|
ความยาวคลื่นปฏิบัติการ |
นาโนเมตร |
840 |
±20 |
|
กำลังขับ |
เมกะวัตต์ |
นาที.20 |
840 นาโนเมตร |
|
-3dB แบนด์วิดท์ |
นาโนเมตร |
ขั้นต่ำ 45 / แบบ 48 |
|
|
ความมั่นคงระยะสั้น |
เดซิเบล |
≤±0.02/15 นาที |
|
|
ความมั่นคงในระยะยาว |
เดซิเบล |
≤±0.05/8 ชั่วโมง |
|
|
ตัวแยกแสง |
เดซิเบล |
ปราศจาก |
โมดูล |
|
เส้นใยผมเปีย |
- |
ซีเอส780 |
เอฟซี/เอพีซี |
|
อินเตอร์เฟซการสื่อสาร |
- |
หน้าจอสัมผัส / DB9 ตัวเมีย (RS485) |
ตั้งโต๊ะ |
|
- |
DB9 หญิง (RS485) |
โมดูล |
|
|
แหล่งจ่ายไฟ |
- |
ไฟฟ้ากระแสสลับ 110~240V, <30W |
ตั้งโต๊ะ |
|
- |
5VDC หรือ 12VDC, <15W |
โมดูล |
|
|
ขนาด |
มม |
195(ก)×220(ล)×120(ส) |
ตั้งโต๊ะ |
|
มม |
70(ก)×90(ล)×18(ส) |
โมดูล |
|
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
|
ความชื้นในการทำงาน |
% |
0~70% |
|
● ระลอกสเปกตรัมต่ำ
● กำลังขับสูง 20mW;
● การกำหนดค่าโมดูล/แบบตั้งโต๊ะคู่พร้อมการตรวจสอบการสื่อสารเพื่อการผสานรวมที่ง่ายดาย
● รองรับการปรับแต่งไฟเบอร์ SM/PM เพื่อให้พอดีกับระบบออปติคัลต่างๆ
● ต.ค. อุตสาหกรรม;
● ต.ค. จักษุ;
● การสอบเทียบอุปกรณ์ไฟเบอร์และระบบทดสอบส่วนประกอบแบบพาสซีฟ

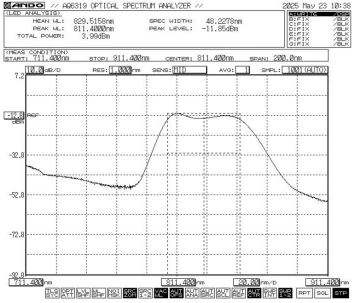

● สเปกตรัมทั่วไป: -3dB แบนด์วิธ ต่ำสุด 45 / Typ.48

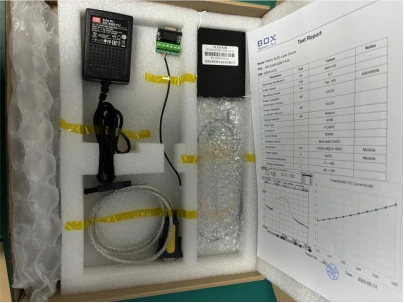

● อุปกรณ์เสริมมาตรฐาน
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
แหล่งกำเนิดแสง SLED (โฮสต์โมดูล) |
1 |
|
2 |
สายข้อมูล USB-RS485 DB9 |
1 |
|
3 |
สายเคเบิลพอร์ตสีเขียว |
1 |
|
4 |
อะแดปเตอร์ไฟฟ้า (อุปกรณ์เสริม) |
1 |
|
5 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
ขั้นตอนที่ 1การแกะบรรจุภัณฑ์: ก่อนประกอบ ให้ตรวจสอบว่าอุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่ รวมถึงโมดูลแหล่งกำเนิดแสง SLED, สายข้อมูล USB, สายพอร์ตสีเขียว, อะแดปเตอร์จ่ายไฟ, รายงานผลการทดสอบ ฯลฯ
ขั้นตอนที่ 2แหล่งจ่ายไฟ: เชื่อมต่อกับแหล่งจ่ายไฟสลับ DC หรือแหล่งจ่ายไฟที่มีการควบคุมซึ่งตรงตามข้อกำหนดด้านแหล่งจ่ายไฟ ใช้เฉพาะอะแดปเตอร์จ่ายไฟที่ตรงกันของแท้ (DC5V หรือ DC12V) อะแดปเตอร์จ่ายไฟที่ไม่เหมาะสมอาจทำให้แหล่งกำเนิดแสงเสียหายได้ (อะแดปเตอร์จ่ายไฟตามมาตรฐานแรงดันไฟฟ้าในท้องถิ่น)
ขั้นตอนที่ 3การเชื่อมต่อไฟเบอร์เอาท์พุต: เปิดฝากันฝุ่นที่ตัวเชื่อมต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบส่วนหน้าของไฟเบอร์ และเชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบหลังจากยืนยันว่าไม่มีมลภาวะและความเสียหาย
ชุดที่ 4เชื่อมต่อกับคอมพิวเตอร์โฮสต์: ใช้สายเคเบิลพอร์ตสีเขียวและสายเคเบิลข้อมูล USB-RS485 DB9 เพื่อเชื่อมต่อแหล่งกำเนิดแสงบรอดแบนด์ SLED 840nm 20mW และคอมพิวเตอร์ คอมพิวเตอร์จะต้องติดตั้งไดรเวอร์พอร์ตอนุกรมเฉพาะก่อนเพื่อระบุสายเคเบิลข้อมูลพอร์ตอนุกรม USB-RS485 มิฉะนั้นซอฟต์แวร์คอมพิวเตอร์โฮสต์และโมดูลแหล่งกำเนิดแสงจะไม่สามารถเชื่อมต่อและสื่อสารได้อย่างถูกต้อง โปรดสอบถามคนขับจาก Box Optronics
ขั้นตอนที่ 5ซอฟต์แวร์ควบคุม: Box Optronics มีคำสั่งอนุกรมหรือซอฟต์แวร์พีซีเพื่อควบคุมกระแส LD และอุณหภูมิ LD ของแหล่งกำเนิดแสงบรอดแบนด์ SLED ขนาด 840nm 20mW เลือกพอร์ตที่ถูกต้อง ตั้งค่ากระแสและอุณหภูมิ จากนั้นคลิกปุ่มเปิด (เพื่อป้องกันความเสียหาย ให้เพิ่มกระแสของไดรฟ์อย่างช้าๆ เมื่อทำงานครั้งแรก อย่าจ่ายกระแสไฟเต็มทันที)
ขั้นตอนที่ 6หลังการใช้งาน ให้คลิกปุ่มปิด ปิดแหล่งจ่ายไฟ และปลดการเชื่อมต่อไฟเบอร์
|
แหล่งที่มา SLD |
ความยาวคลื่น |
กำลังขับ |
-3dB แบนด์วิดท์ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
มิติ |
แรงดันไฟฟ้า |
|
บีเอสแอลดี |
-XXX |
-XX |
-XX |
XX |
-XX |
-เอ็กซ์ |
(เอ็กซ์) |
|
แหล่งที่มาของเลเซอร์ SLD |
840: 840 นาโนเมตร |
20: 20มิลลิวัตต์ |
5: 50 นาโนเมตร |
เอสเอ็ม: CS780 |
เอฟเอ: เอฟซี/เอพีซี |
ม: โมดูล B: แบบตั้งโต๊ะ |
ค่าเริ่มต้น: 5VDC สูง: 12VDC |
เช่น BSLD-840-205SM-FA-M
(ข้อมูลการสั่งซื้อ: แหล่งกำเนิดแสงบรอดแบนด์ SLED ขนาด 840nm 20mW, แบนด์วิดท์ -3dB ประมาณ 50nm พร้อมไฟเบอร์ SM CS 780, แพ็คเกจโมดูล)
สำหรับข้อกำหนดเฉพาะอื่นๆ โปรดติดต่อ: sales06@boxoptronics.com
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี โปรดชำระค่าจัดส่งสำหรับผลิตภัณฑ์ล่วงหน้า
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีของในสต็อกจะจัดส่งให้เร็วกว่านี้ครับ)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● หลีกเลี่ยงการเสียบ/ถอดปลั๊กขั้วต่อไฟเบอร์บ่อยๆ เพื่อป้องกันฝุ่นสะสมและความเสียหายที่ส่วนปลาย
● ทำความสะอาดขั้วต่อไฟเบอร์โดยใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย และตรวจสอบด้วยเครื่องตรวจจับปลายไฟเบอร์ก่อนเชื่อมต่อ เชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์โดยไม่มีไฟฟ้าเสมอเพื่อหลีกเลี่ยงการไหม้ที่ส่วนท้าย ปิดขั้วต่อที่ไม่ได้ใช้พร้อมฝาปิดกันฝุ่น
● เก็บอุปกรณ์ไว้ในที่แห้งและปราศจากความชื้น
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากฝีมือมนุษย์ฟรีภายใน 1 ปีนับจากการซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
ในช่วงระยะเวลาการรับประกันฟรี จะมีการจัดเตรียมบริการซ่อมแซมหรือเปลี่ยนทดแทนฟรีสำหรับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ภายในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรืออิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
