1. การแนะนำแหล่งกำเนิดแสงบรอดแบนด์ SLD ขนาด 840nm 10mW 40nm
2. ข้อมูลจำเพาะทางเทคนิค
3. คุณลักษณะของผลิตภัณฑ์
4. การใช้งานทั่วไป
5. รายละเอียดสินค้า
6. คู่มือการใช้งานอย่างปลอดภัย
7. ข้อมูลการสั่งซื้อ
8. เอกสารข้อมูลและแผ่นทดสอบ
9. เงื่อนไขการเสนอราคาและการชำระเงิน
10. ระยะเวลารอคอย
11. หมายเหตุการปฏิบัติงานและการบำรุงรักษา
12. การประกันคุณภาพและบริการหลังการขาย

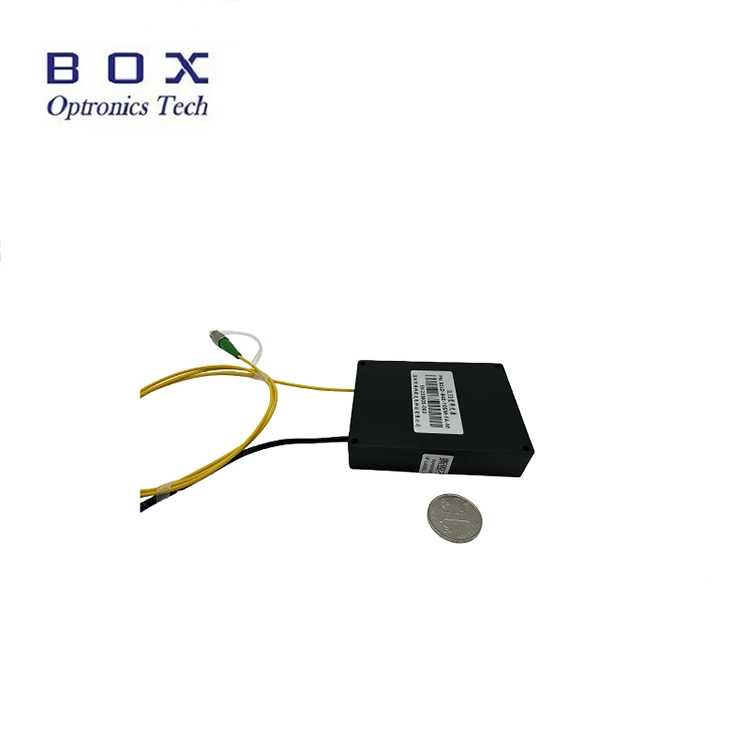

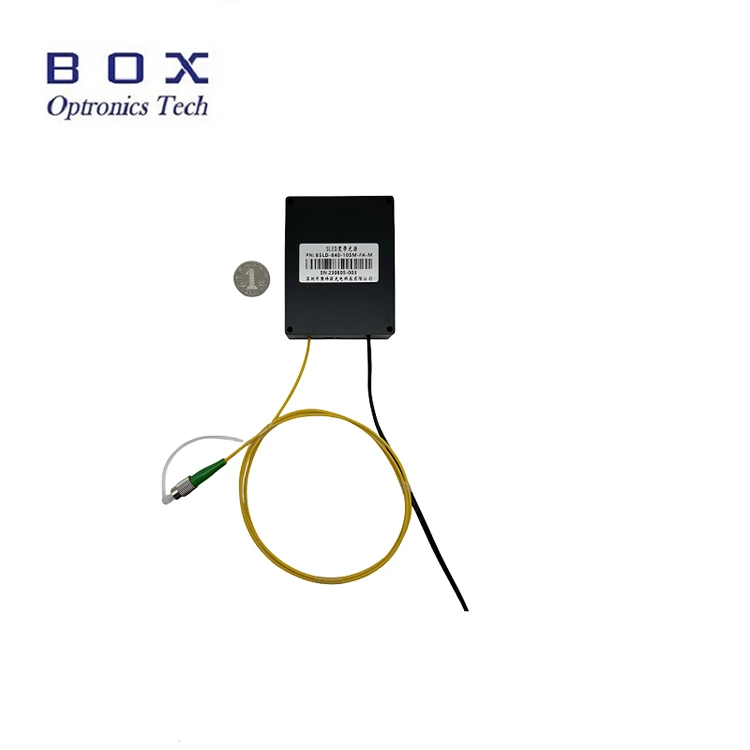

นี่คือแหล่งกำเนิดแสงบรอดแบนด์ SLD ขนาด 840 นาโนเมตร 10 มิลลิวัตต์ 40 นาโนเมตรที่ใช้เทคโนโลยีไดโอดเรืองแสงพิเศษ โดยมีกำลังเอาต์พุตมากกว่า 10 มิลลิวัตต์ แบนด์วิดท์ -3dB เหนือ 40 นาโนเมตร สเปกตรัมแบน การกระเพื่อมต่ำ และความเสถียรในระยะยาวที่ยอดเยี่ยม
รองรับหน้าจอสัมผัสแบบตั้งโต๊ะและการกำหนดค่าโมดูลาร์ด้วยอินเทอร์เฟซการสื่อสาร RS-485 และซอฟต์แวร์ตรวจสอบสำหรับการรวมระบบ เหมาะสำหรับการตรวจจับไฟเบอร์และการถ่ายภาพทางการแพทย์ โปรดเชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์โดยไม่มีไฟฟ้าเสมอเพื่อหลีกเลี่ยงการไหม้ที่ส่วนท้าย
|
พารามิเตอร์ |
หน่วย |
ค่านิยม |
หมายเหตุ |
||
|
ความยาวคลื่นปฏิบัติการ |
นาโนเมตร |
840 |
±20 |
||
|
กำลังขับ |
เมกะวัตต์ |
นาที. 10 |
840 นาโนเมตร |
||
|
-3dB แบนด์วิดท์ |
นาโนเมตร |
นาที. 40 |
ประเภท 45 |
- |
|
|
ความมั่นคงระยะสั้น |
เดซิเบล |
≤±0.02/15 นาที |
|
||
|
ความมั่นคงในระยะยาว |
เดซิเบล |
≤±0.05/8 ชั่วโมง |
|
||
|
ตัวแยกแสง |
เดซิเบล |
ปราศจาก |
โมดูล |
||
|
เส้นใยผมเปีย |
- |
Hi780 หรือ PM850 |
เอฟซี/เอพีซี |
||
|
อินเตอร์เฟซการสื่อสาร |
- |
หน้าจอสัมผัส / DB9 ตัวเมีย (RS485) |
ตั้งโต๊ะ |
||
|
- |
DB9 หญิง (RS485) |
โมดูล |
|||
|
แหล่งจ่ายไฟ |
- |
ไฟฟ้ากระแสสลับ 110~240V, <30W |
ตั้งโต๊ะ |
||
|
- |
5VDC หรือ 12VDC, <15W |
โมดูล |
|||
|
ขนาด |
มม |
195(ก)×220(ล)×120(ส) |
ตั้งโต๊ะ |
||
|
มม |
70(ก)×90(ล)×18(ส) |
โมดูล |
|||
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
||
|
ความชื้นในการทำงาน |
% |
0~70% |
|
||
ระลอกสเปกตรัมต่ำ ล
สเปกตรัมแบน
การสื่อสาร DB9 Female (RS485) เพื่อการรวมที่ง่ายดาย
กำลังขับและประเภทไฟเบอร์แบบกำหนดเอง
การตรวจจับใยแก้วนำแสง
การถ่ายภาพทางการแพทย์
เอกซ์เรย์การเชื่อมโยงกันด้วยแสง (OCT)

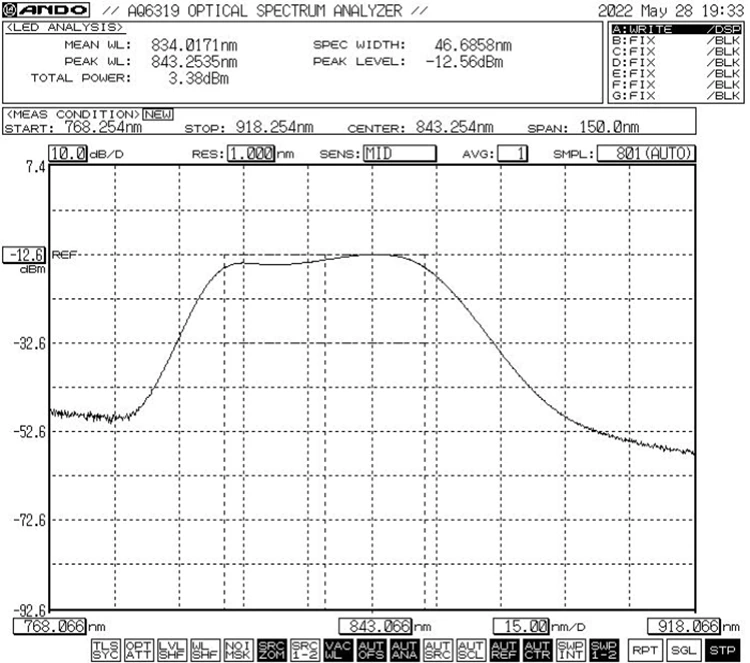

สเปกตรัมทั่วไป: -3dB แบนด์วิดท์ต่ำสุด 40 นาโนเมตร / ประเภท 45 นาโนเมตร
ขนาด (มม.)
|
|

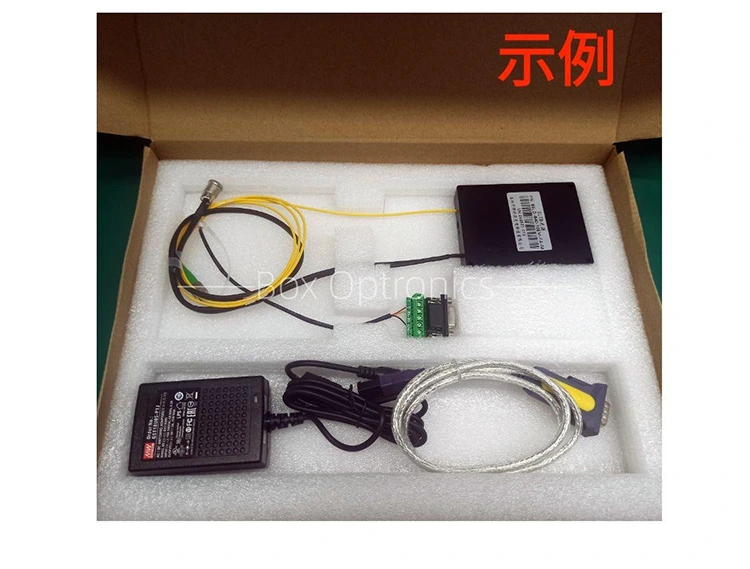

เครื่องประดับ |
ปริมาณ |
|
1 |
แหล่งกำเนิดแสง SLED (โฮสต์โมดูล) |
1 |
|
2 |
สายข้อมูล USB-RS485 DB9 |
1 |
|
3 |
สายเคเบิลพอร์ตสีเขียว |
1 |
|
4 |
อะแดปเตอร์ไฟฟ้า (อุปกรณ์เสริม) |
1 |
|
5 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
ขั้นตอนที่ 1 การแกะบรรจุภัณฑ์: ก่อนประกอบ ให้ตรวจสอบว่าอุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่ รวมถึงโมดูลแหล่งกำเนิดแสง SLED, สายข้อมูล USB, สายพอร์ตสีเขียว, อะแดปเตอร์จ่ายไฟ, รายงานผลการทดสอบ ฯลฯ
ขั้นตอนที่ 2 แหล่งจ่ายไฟ: เชื่อมต่อกับแหล่งจ่ายไฟสลับ DC หรือแหล่งจ่ายไฟที่มีการควบคุมซึ่งตรงตามข้อกำหนดด้านแหล่งจ่ายไฟ ใช้เฉพาะอะแดปเตอร์จ่ายไฟที่ตรงกันของแท้ (DC5V หรือ DC12V) อะแดปเตอร์จ่ายไฟที่ไม่เหมาะสมอาจทำให้แหล่งกำเนิดแสงเสียหายได้ (อะแดปเตอร์จ่ายไฟตามมาตรฐานแรงดันไฟฟ้าในท้องถิ่น)
ขั้นตอนที่ 3 การเชื่อมต่อไฟเบอร์เอาท์พุต: เปิดฝากันฝุ่นที่ตัวเชื่อมต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบส่วนหน้าของไฟเบอร์ และเชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบหลังจากยืนยันว่าไม่มีมลภาวะและความเสียหาย
ชุดที่ 4 เชื่อมต่อกับคอมพิวเตอร์โฮสต์: ใช้สายเคเบิลพอร์ตสีเขียวและสายเคเบิลข้อมูล USB-RS485 DB9 เพื่อเชื่อมต่อแหล่งกำเนิดแสงบรอดแบนด์ SLD ขนาด 840nm 10mW 40nm SLD และคอมพิวเตอร์ คอมพิวเตอร์จะต้องติดตั้งไดรเวอร์พอร์ตอนุกรมเฉพาะก่อนเพื่อระบุสายเคเบิลข้อมูลพอร์ตอนุกรม USB-RS485 มิฉะนั้นซอฟต์แวร์คอมพิวเตอร์โฮสต์และโมดูลแหล่งกำเนิดแสงจะไม่สามารถเชื่อมต่อและสื่อสารได้อย่างถูกต้อง กรุณาสอบถามคนขับจาก Box Optronics

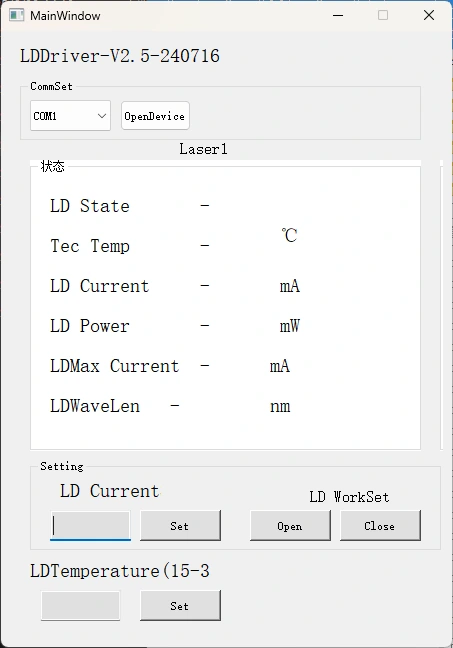

ขั้นตอนที่ 5 ซอฟต์แวร์ควบคุม: Box Optronics มีคำสั่งอนุกรมหรือซอฟต์แวร์พีซีเพื่อควบคุมกระแส LD และอุณหภูมิ LD ของแหล่งกำเนิดแสงบรอดแบนด์ SLD ขนาด 840nm 10mW 40nm เลือกพอร์ตที่ถูกต้อง ตั้งค่ากระแสและอุณหภูมิ จากนั้นคลิกปุ่มเปิด (เพื่อป้องกันความเสียหาย ให้เพิ่มกระแสของไดรฟ์อย่างช้าๆ เมื่อทำงานครั้งแรก อย่าจ่ายกระแสไฟเต็มทันที)
ขั้นตอนที่ 6 หลังการใช้งาน ให้คลิกปุ่มปิด ปิดแหล่งจ่ายไฟ และปลดการเชื่อมต่อไฟเบอร์
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
-3dB แบนด์วิดท์ |
ชนิดไฟเบอร์ |
มิติ |
แรงดันไฟฟ้า |
|
บีเอสแอลดี |
-XXX |
-XX |
-XX |
XX |
-เอ็กซ์ |
(เอ็กซ์) |
|
แหล่งกำเนิดแสง SLD |
840:840นาโนเมตร |
10:10มิลลิวัตต์ |
4:40น |
เอสเอ็ม:Hi780 PM:PM850 |
ม: โมดูล B:แบบตั้งโต๊ะ |
ค่าเริ่มต้น: 5VDC สูง:12VDC |
เช่น: BSLD-840-104SM-FA-M
(ข้อมูลการสั่งซื้อ: 840nm 10mW 40nm SLD Broadband Light Source พร้อมไฟเบอร์ SM Hi780, ขั้วต่อ FC/APC, แพ็คเกจโมดูล, แหล่งจ่ายไฟ 5VDC)
สำหรับข้อกำหนดเฉพาะอื่นๆ โปรดติดต่อ: sales06@boxoptronics.com
เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี โปรดชำระค่าจัดส่งสำหรับผลิตภัณฑ์ล่วงหน้า
(3) อื่น ๆ
เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
การผลิต: 10 วันทำการ (หากมีสินค้าในสต็อกจะจัดส่งเร็วกว่านี้)
โลจิสติกส์ระหว่างประเทศ: 3-5 วันทำการ
ไม่แนะนำให้เสียบหรือถอดตัวเชื่อมต่อไฟเบอร์ออปติกที่ปลายเอาต์พุตบ่อยครั้ง เพื่อป้องกันการปนเปื้อนของฝุ่น—ซึ่งอาจนำไปสู่การสูญเสียการแทรกที่เพิ่มขึ้น—หรือการเผาไหม้ของส่วนปลายของตัวเชื่อมต่อไฟเบอร์
ทำความสะอาดขั้วต่อไฟเบอร์โดยใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย และตรวจสอบด้วยเครื่องตรวจจับปลายไฟเบอร์ก่อนการเชื่อมต่อ เชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์โดยไม่มีไฟฟ้าเสมอเพื่อหลีกเลี่ยงการไหม้ที่ส่วนท้าย ขั้วต่อไฟเบอร์ออปติกต้องปิดด้วยฝาปิดกันฝุ่น
หากจำเป็นต้องเชื่อมต่อไฟเบอร์เอาท์พุตเข้ากับไฟเบอร์อื่น ขอแนะนำให้ใช้ตัวต่อฟิวชัน
โปรดใช้ความระมัดระวังต่อความชื้น ฝุ่น และการกัดกร่อน เก็บในที่แห้ง
ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากฝีมือมนุษย์ฟรีภายใน 1 ปีนับจากการซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี จะมีการจัดเตรียมบริการซ่อมแซมหรือเปลี่ยนทดแทนฟรีสำหรับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ภายในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรืออิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ฉลากการรับประกันบนตัวเครื่องมีการเปลี่ยนแปลงหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
