1. การแนะนำไมโครโมดูลแหล่งกำเนิดแสงบรอดแบนด์ SLD 1550nm
2. ข้อมูลจำเพาะทางเทคนิค
3. คุณลักษณะของผลิตภัณฑ์
4. การใช้งานทั่วไป
5. รายละเอียดสินค้า
6. คู่มือการใช้งานอย่างปลอดภัย
7. ข้อมูลการสั่งซื้อ
8. เอกสารข้อมูลและแผ่นทดสอบ
9. เงื่อนไขการเสนอราคาและการชำระเงิน
10. ระยะเวลารอคอย
11. หมายเหตุการปฏิบัติงานและการบำรุงรักษา
12. การประกันคุณภาพและบริการหลังการขาย

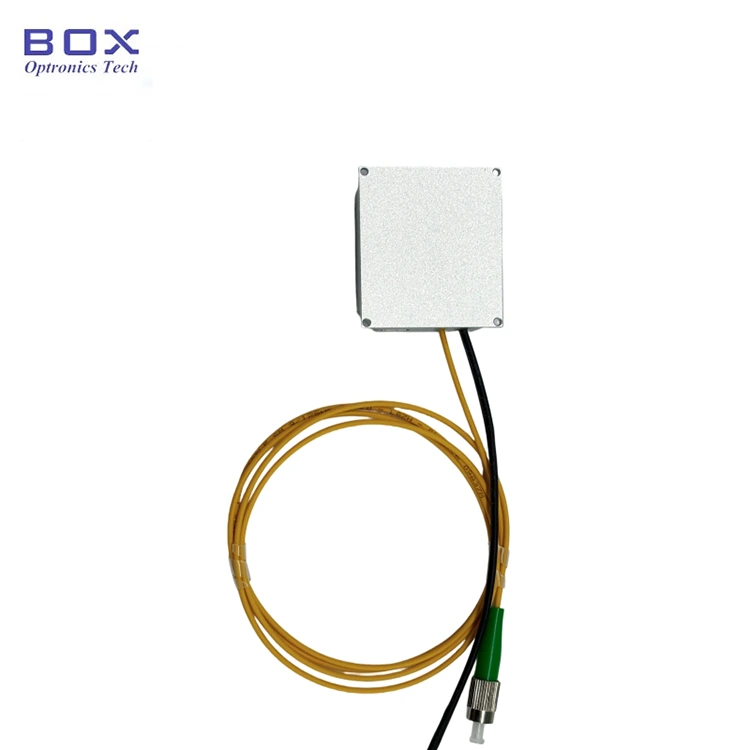

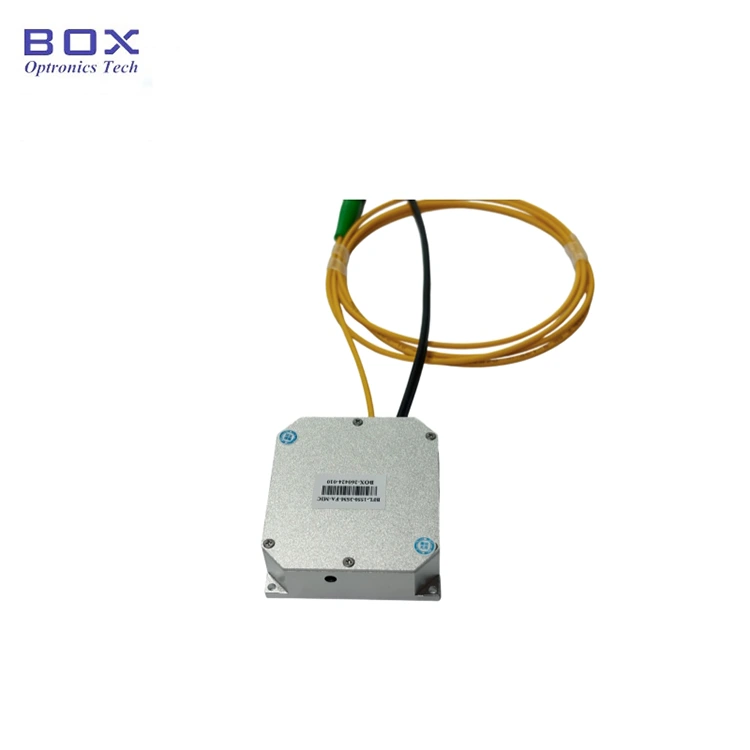

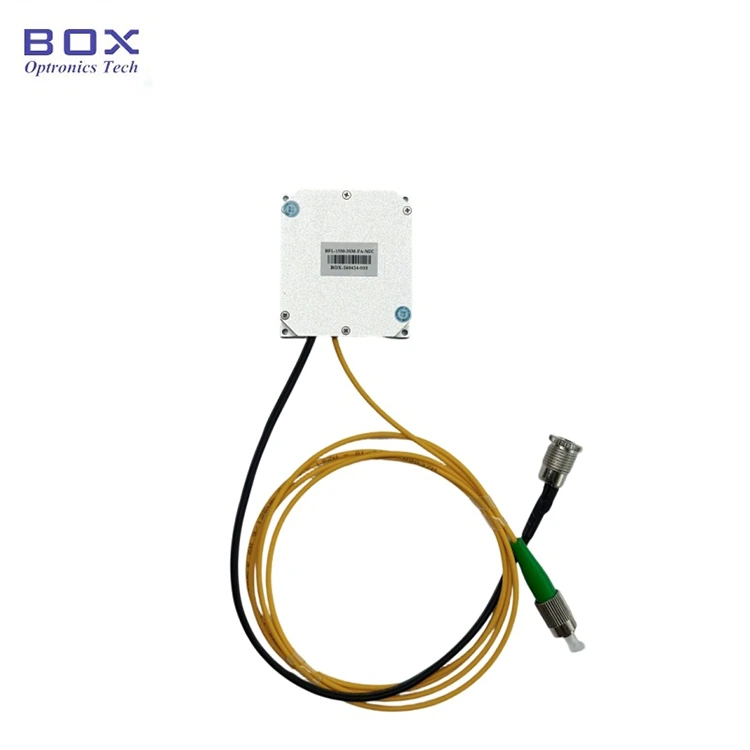

นี่คือไมโครโมดูลแหล่งกำเนิดแสงบรอดแบนด์ SLD 1550nm ที่ใช้เทคโนโลยีไดโอดเรืองแสงพิเศษ พร้อมกำลังเอาต์พุต 3mW และ 10mW เป็นตัวเลือก แบนด์วิดท์ -3dB มากกว่า 30 นาโนเมตร สเปกตรัมแบน การกระเพื่อมต่ำ และความเสถียรในระยะยาวที่ยอดเยี่ยม มีทั้งไฟเบอร์ SM และไฟเบอร์ PM รองรับอินเทอร์เฟซการสื่อสาร RS485 และซอฟต์แวร์ตรวจสอบสำหรับการรวมระบบ ขนาดกะทัดรัดเพียง 46.6x51.6x15 มม.
|
พารามิเตอร์ |
หน่วย |
ค่านิยม |
หมายเหตุ |
|
|
ความยาวคลื่นปฏิบัติการ |
นาโนเมตร |
1550 |
±20 |
|
|
กำลังขับ |
เมกะวัตต์ |
>3 |
>10 |
|
|
-3dB แบนด์วิดท์ |
นาโนเมตร |
>30 |
|
|
|
ความมั่นคงระยะสั้น |
เดซิเบล |
≤±0.02/15 นาที |
|
|
|
ความมั่นคงในระยะยาว |
เดซิเบล |
≤±0.05/8 ชั่วโมง |
|
|
|
ตัวแยกแสง |
เดซิเบล |
ปราศจาก |
โมดูล |
|
|
เส้นใยผมเปีย |
- |
SMF-28e/PM1550 |
เอฟซี/เอพีซี |
|
|
อินเตอร์เฟซการสื่อสาร |
- |
DB9 หญิง (RS485) |
โมดูล |
|
|
แหล่งจ่ายไฟ |
- |
5VDC, <15W |
โมดูล |
|
|
ขนาด |
มม |
46.6(ก)×51.6(ล)×15(ส) |
โมดูล |
|
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
|
|
ความชื้นในการทำงาน |
% |
0~70% |
|
|
● ขนาดเล็ก; ล
● สเปกตรัมกว้าง
● ระลอกสเปกตรัมต่ำ
● การสื่อสาร DB9 Female (RS485) เพื่อการบูรณาการที่ง่ายดาย
● การตรวจเอกซเรย์การเชื่อมโยงด้วยแสง (OCT);
● การถ่ายภาพทางการแพทย์
● ไฟเบอร์ออปติกไจโรสโคป (FOG)

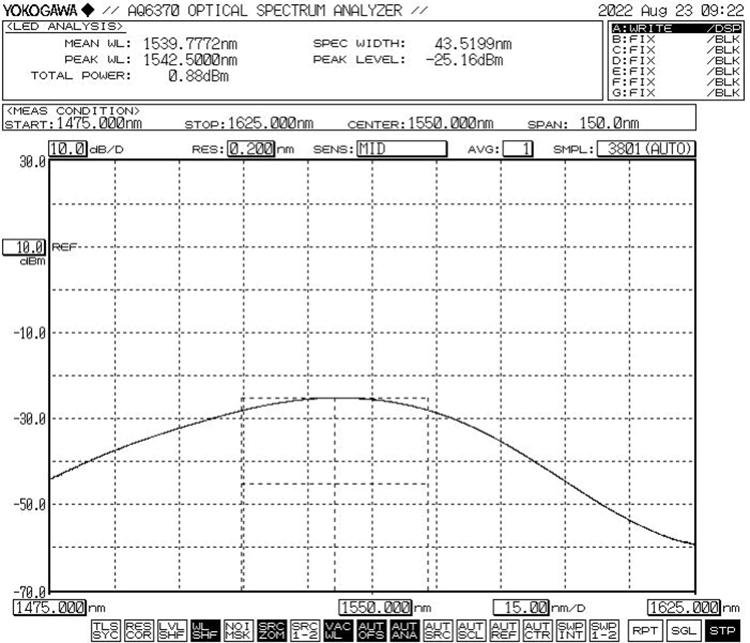

● สเปกตรัมทั่วไป: -3dB แบนด์วิดท์ต่ำสุด 30 นาโนเมตร

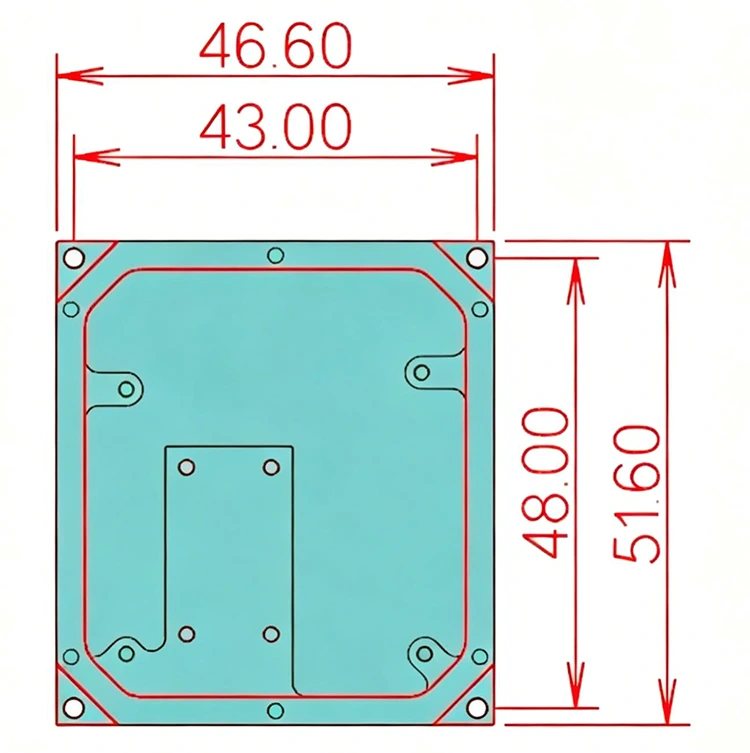

● ขนาด(มม.): 46.6(ก)×51.6(ล)×15(ส)
ขั้นตอนที่ 1 การแกะกล่อง: ก่อนประกอบ ให้ตรวจสอบว่าอุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่
ขั้นตอนที่ 2 แหล่งจ่ายไฟ: เชื่อมต่อกับแหล่งจ่ายไฟสลับ DC หรือแหล่งจ่ายไฟที่มีการควบคุมซึ่งตรงตามข้อกำหนดด้านแหล่งจ่ายไฟ ใช้เฉพาะอะแดปเตอร์จ่ายไฟที่ตรงกันของแท้ (DC5V หรือ DC12V) อะแดปเตอร์จ่ายไฟที่ไม่เหมาะสมอาจทำให้แหล่งกำเนิดแสงเสียหายได้ (อะแดปเตอร์จ่ายไฟตามมาตรฐานแรงดันไฟฟ้าในท้องถิ่น)
ขั้นตอนที่ 3 การเชื่อมต่อไฟเบอร์เอาท์พุต: เปิดฝากันฝุ่นที่ตัวเชื่อมต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบส่วนหน้าของไฟเบอร์ และเชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบหลังจากยืนยันว่าไม่มีมลภาวะและความเสียหาย
ชุดที่ 4 เชื่อมต่อกับคอมพิวเตอร์โฮสต์: ใช้สายเคเบิลพอร์ตสีเขียวและสายเคเบิลข้อมูล USB-RS485 DB9 เพื่อเชื่อมต่อไมโครโมดูลแหล่งกำเนิดแสงบรอดแบนด์ SLD ขนาด 1550nm และคอมพิวเตอร์ คอมพิวเตอร์จะต้องติดตั้งไดรเวอร์พอร์ตอนุกรมเฉพาะก่อนเพื่อระบุสายเคเบิลข้อมูลพอร์ตอนุกรม USB-RS485 มิฉะนั้นซอฟต์แวร์คอมพิวเตอร์โฮสต์และโมดูลแหล่งกำเนิดแสงจะไม่สามารถเชื่อมต่อและสื่อสารได้อย่างถูกต้อง กรุณาสอบถามคนขับจาก Box Optronics
ขั้นตอนที่ 5 ซอฟต์แวร์ควบคุม: Box Optronics มีคำสั่งอนุกรมหรือซอฟต์แวร์พีซีเพื่อควบคุมกระแส LD และอุณหภูมิ LD ของไมโครโมดูลแหล่งกำเนิดแสงบรอดแบนด์ SLD ขนาด 1550nm เลือกพอร์ตที่ถูกต้อง ตั้งค่ากระแสและอุณหภูมิ จากนั้นคลิกปุ่มเปิด (เพื่อป้องกันความเสียหาย ให้เพิ่มกระแสของไดรฟ์อย่างช้าๆ เมื่อทำงานครั้งแรก อย่าจ่ายกระแสไฟเต็มทันที)
ขั้นตอนที่ 6 หลังการใช้งาน ให้คลิกปุ่มปิด ปิดแหล่งจ่ายไฟ และปลดการเชื่อมต่อไฟเบอร์
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
มิติ |
|
บีเอสแอลดี |
-XXX |
-XX |
XX |
-XX |
-เอ็กซ์ |
|
แหล่งกำเนิดแสง SLD |
1550:1550นาโนเมตร |
03:03มิลลิวัตต์ 10:10มิลลิวัตต์ |
เอสเอ็ม:SMF-28e ช่วงเช้า:PM1550 |
เอฟเอ:เอฟซี/เอพีซี อื่น |
ไมค์: ไมโครโมดูล |
เช่น BSLD-1550-10SM-FA-MIC
(ข้อมูลคำสั่งซื้อ: ไมโครโมดูลแหล่งกำเนิดแสงบรอดแบนด์ SLD 1550nm, กำลังเอาต์พุต 10mW พร้อมไฟเบอร์ SMF-28e, ขั้วต่อ FC/APC)
สำหรับข้อกำหนดเฉพาะอื่นๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี โปรดชำระค่าจัดส่งสำหรับผลิตภัณฑ์ล่วงหน้า
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
การผลิต: 10-15 วันทำการ (หากมีสินค้าในสต็อกจะจัดส่งเร็วกว่านี้)
โลจิสติกส์ระหว่างประเทศ: 3-5 วันทำการ
● ทำความสะอาดขั้วต่อไฟเบอร์โดยใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย และตรวจสอบด้วยเครื่องตรวจจับปลายไฟเบอร์ก่อนเชื่อมต่อ เชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์โดยไม่มีไฟฟ้าเสมอเพื่อหลีกเลี่ยงการไหม้ที่ส่วนท้าย ขั้วต่อไฟเบอร์ออปติกต้องปิดด้วยฝาปิดกันฝุ่น
● หากจำเป็นต้องเชื่อมต่อไฟเบอร์เอาท์พุตเข้ากับไฟเบอร์อื่น ขอแนะนำให้ใช้ตัวต่อฟิวชัน
● โปรดใช้ความระมัดระวังต่อความชื้น ฝุ่น และการกัดกร่อน เก็บในที่แห้ง

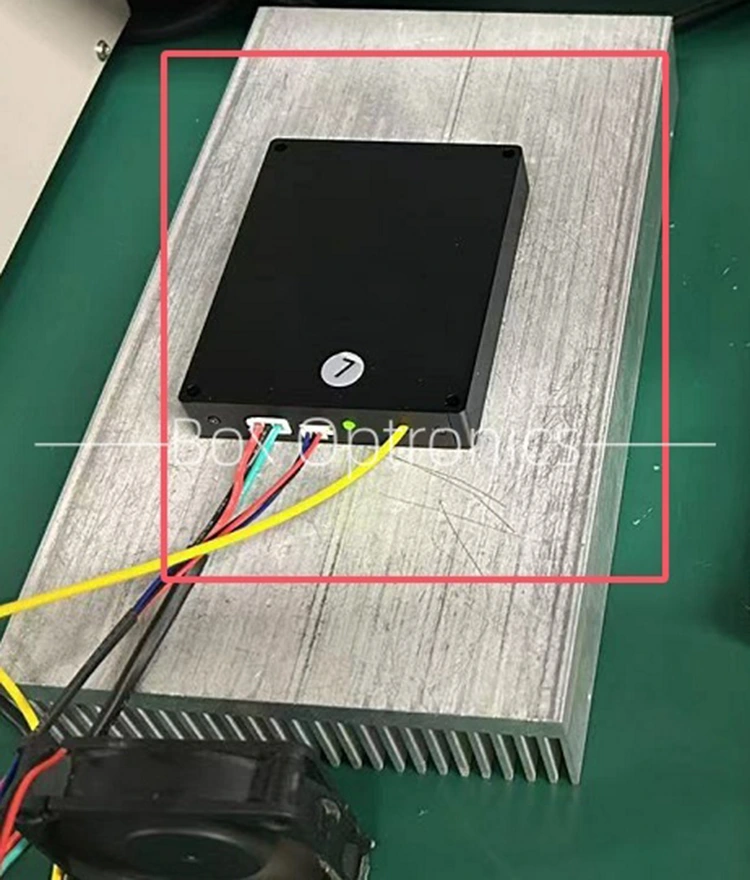

● เมื่อใช้เป็นเวลานาน ให้วางไว้บนแผงระบายความร้อน
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากฝีมือมนุษย์ฟรีภายใน 1 ปีนับจากการซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี จะมีการจัดเตรียมบริการซ่อมแซมหรือเปลี่ยนทดแทนฟรีสำหรับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ภายในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรืออิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ฉลากการรับประกันบนตัวเครื่องมีการเปลี่ยนแปลงหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
