1. การแนะนำแหล่งกำเนิดแสง SLD ขนาด 1060nm 1064nm
2. ข้อมูลจำเพาะทางเทคนิค
3. คุณลักษณะของผลิตภัณฑ์
4. การใช้งานทั่วไป
5. อุปกรณ์มาตรฐาน
6. คู่มือการใช้งานอย่างปลอดภัย
7. ข้อมูลการสั่งซื้อ
8. เอกสารข้อมูลและแผ่นทดสอบ
9. เงื่อนไขการเสนอราคาและการชำระเงิน
10. ระยะเวลารอคอย
11. หมายเหตุการปฏิบัติงานและการบำรุงรักษา
12. การประกันคุณภาพและบริการหลังการขาย

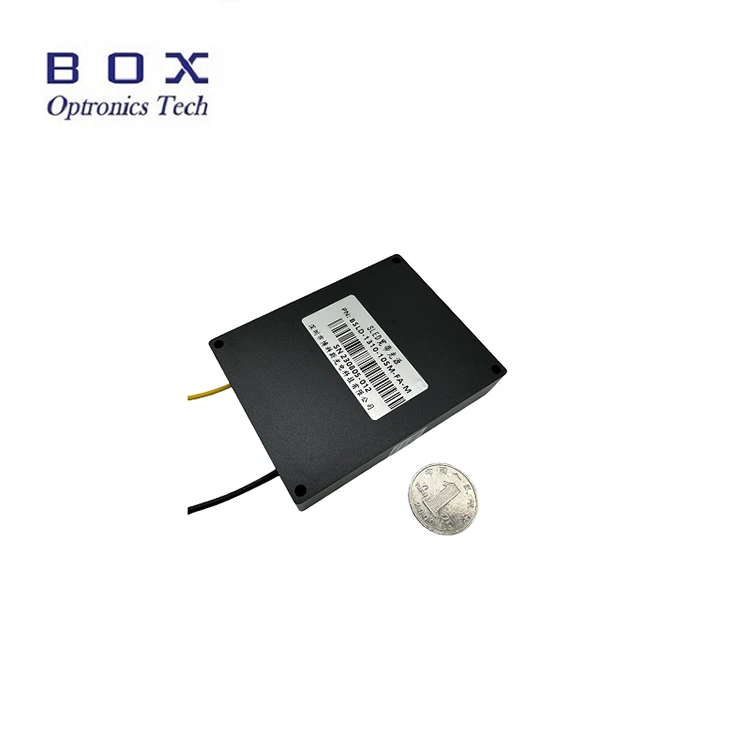

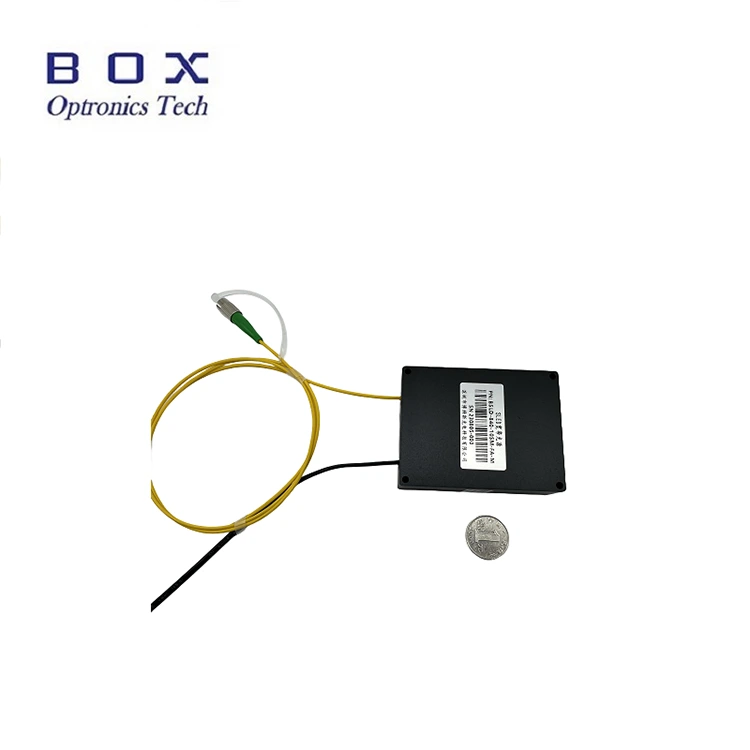

นี่คือแหล่งกำเนิดแสง SLD ขนาด 1060nm 1064nm ที่ใช้เทคโนโลยีไดโอดเรืองแสงพิเศษ พร้อมกำลังเอาต์พุต 5mW และ 15mW เสริม แบนด์วิดท์ -3dB บน 15nm สเปกตรัมแบน การกระเพื่อมต่ำ และความเสถียรในระยะยาวที่ยอดเยี่ยม รองรับการกำหนดค่าแบบตั้งโต๊ะและโมดูลาร์ด้วยอินเทอร์เฟซการสื่อสาร RS485 และซอฟต์แวร์ตรวจสอบสำหรับการรวมระบบ เหมาะสำหรับการตรวจจับไฟเบอร์และการถ่ายภาพทางการแพทย์ โปรดใช้กับแรงดันไฟฟ้าที่กำหนด ควบคุมอุณหภูมิและความชื้น ให้แน่ใจว่ามีการระบายความร้อนที่ดี หลีกเลี่ยงการโอเวอร์โหลดเอาท์พุตและการปนเปื้อน
|
พารามิเตอร์ |
หน่วย |
ค่า |
บันทึก |
|
|
ความยาวคลื่นปฏิบัติการ |
นาโนเมตร |
1060 |
±20 |
|
|
กำลังขับ |
เมกะวัตต์ |
>5 |
>15 |
ปรับแต่งได้ |
|
-3dB แบนด์วิดท์ |
นาโนเมตร |
>15 |
>15 |
|
|
ความมั่นคงระยะสั้น |
เดซิเบล |
≤±0.02/15 นาที |
|
|
|
ความมั่นคงในระยะยาว |
เดซิเบล |
≤±0.05/8 ชั่วโมง |
|
|
|
ตัวแยกแสง |
เดซิเบล |
- |
ไม่จำเป็น |
|
|
ขั้วต่อไฟเบอร์ |
- |
เอฟซี/เอพีซี |
ปรับแต่ง |
|
|
ชนิดไฟเบอร์ |
- |
Hi780 หรือ PM850 |
|
|
|
ภาวะสมองเสื่อม |
มม |
195(ก)×220(ล)×120(ส) |
ตั้งโต๊ะ |
|
|
ภาวะสมองเสื่อม |
มม |
70(ก)×90(ล)×18(ส) |
โมดูล |
|
|
แหล่งจ่ายไฟ |
V |
ไฟฟ้ากระแสสลับ 110~240V |
ตั้งโต๊ะ |
|
|
แหล่งจ่ายไฟ |
V |
กระแสตรง 5V/4A |
โมดูล |
|
|
อินเตอร์เฟซการสื่อสาร |
- |
DB9 หญิง (RS485) |
โมดูล |
|
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
|
|
อุณหภูมิในการจัดเก็บ |
℃ |
-40 ~ +85 |
|
|
● ระลอกสเปกตรัมต่ำ
● สเปกตรัมแบน;
● การสื่อสาร DB9 Female (RS485) เพื่อการรวมระบบที่ง่ายดาย
● การตรวจจับใยแก้วนำแสง
● การถ่ายภาพทางการแพทย์
● ไจโรสโคปไฟเบอร์ออปติก (FOG)

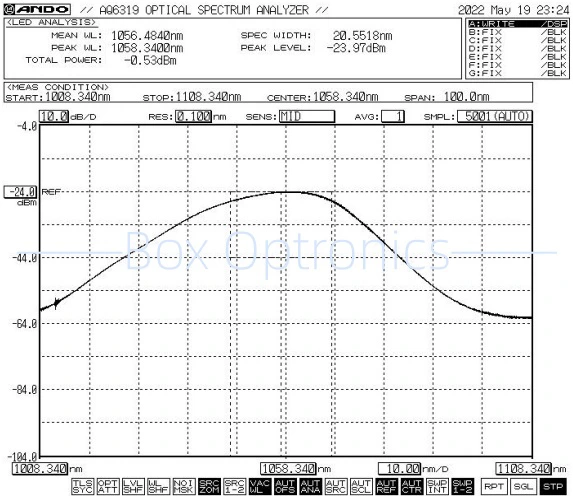

● สเปกตรัมทั่วไป: -3dB แบนด์วิธ ต่ำสุด 15 นาโนเมตร / ประเภท 20 นาโนเมตร

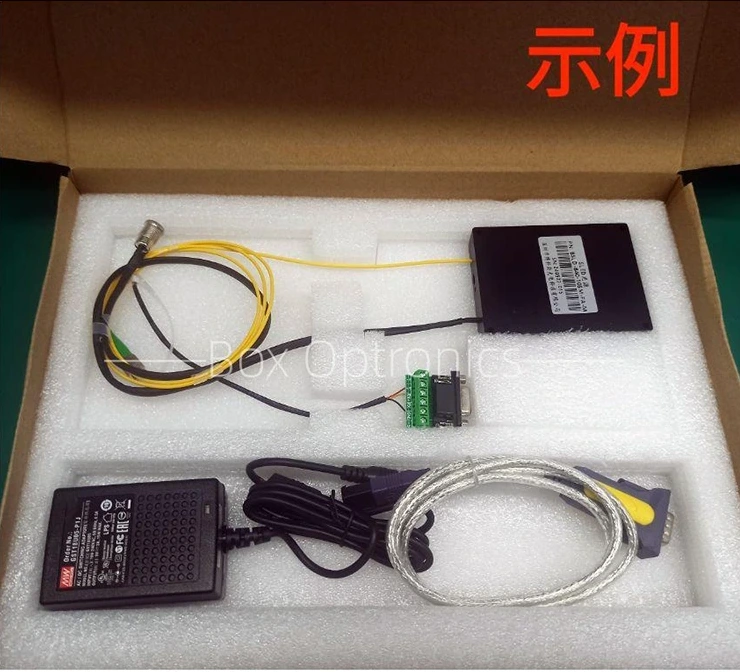

● อุปกรณ์เสริมมาตรฐาน
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
แหล่งกำเนิดแสง SLED (โฮสต์โมดูล) |
1 |
|
2 |
สายข้อมูล USB-RS485 DB9 |
1 |
|
3 |
สายเคเบิลพอร์ตสีเขียว |
1 |
|
4 |
อะแดปเตอร์ไฟฟ้า (อุปกรณ์เสริม) |
1 |
|
5 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
ขั้นตอนที่ 1การแกะบรรจุภัณฑ์: ก่อนประกอบ ให้ตรวจสอบว่าอุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่ รวมถึงโมดูลแหล่งกำเนิดแสง SLED, สายข้อมูล USB, สายพอร์ตสีเขียว, อะแดปเตอร์จ่ายไฟ, รายงานผลการทดสอบ ฯลฯ
ขั้นตอนที่ 2แหล่งจ่ายไฟ: เชื่อมต่อกับแหล่งจ่ายไฟสลับ DC หรือแหล่งจ่ายไฟที่มีการควบคุมซึ่งตรงตามข้อกำหนดด้านแหล่งจ่ายไฟ ใช้เฉพาะอะแดปเตอร์จ่ายไฟที่ตรงกันของแท้ (DC5V หรือ DC12V) อะแดปเตอร์จ่ายไฟที่ไม่เหมาะสมอาจทำให้แหล่งกำเนิดแสงเสียหายได้ (อะแดปเตอร์จ่ายไฟตามมาตรฐานแรงดันไฟฟ้าในท้องถิ่น)
ขั้นตอนที่ 3การเชื่อมต่อไฟเบอร์เอาท์พุต: เปิดฝากันฝุ่นที่ตัวเชื่อมต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบส่วนหน้าของไฟเบอร์ และเชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบหลังจากยืนยันว่าไม่มีมลภาวะและความเสียหาย
ชุดที่ 4เชื่อมต่อกับคอมพิวเตอร์โฮสต์: ใช้สายเคเบิลพอร์ตสีเขียวและสายเคเบิลข้อมูล USB-RS485 DB9 เพื่อเชื่อมต่อแหล่งกำเนิดแสง SLD 1060nm 1064nm และคอมพิวเตอร์ คอมพิวเตอร์จะต้องติดตั้งไดรเวอร์พอร์ตอนุกรมเฉพาะก่อนเพื่อระบุสายเคเบิลข้อมูลพอร์ตอนุกรม USB-RS485 มิฉะนั้นซอฟต์แวร์คอมพิวเตอร์โฮสต์และโมดูลแหล่งกำเนิดแสงจะไม่สามารถเชื่อมต่อและสื่อสารได้อย่างถูกต้อง โปรดสอบถามคนขับจาก Box Optronics

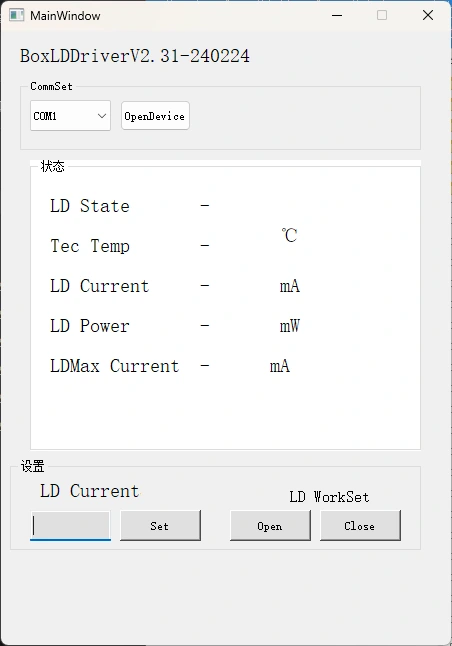

ขั้นตอนที่ 5ซอฟต์แวร์ควบคุม: Box Optronics มีคำสั่งอนุกรมหรือซอฟต์แวร์พีซีเพื่อควบคุมกระแส LD และอุณหภูมิ LD ของแหล่งกำเนิดแสง SLD 1060nm 1064nm เลือกพอร์ตที่ถูกต้อง ตั้งค่ากระแสและอุณหภูมิ จากนั้นคลิกปุ่มเปิด (เพื่อป้องกันความเสียหาย ให้เพิ่มกระแสของไดรฟ์อย่างช้าๆ เมื่อทำงานครั้งแรก อย่าจ่ายกระแสไฟเต็มทันที)
ขั้นตอนที่ 6หลังการใช้งาน ให้คลิกปุ่มปิด ปิดแหล่งจ่ายไฟ และปลดการเชื่อมต่อไฟเบอร์
|
แหล่งที่มา SLD |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
มิติ |
|
บีเอสแอลดี |
-XXX |
-XX |
XX |
-XX |
-เอ็กซ์ |
|
แหล่งกำเนิดแสง SLD |
1,060:1060 นาโนเมตร |
5:5มิลลิวัตต์ 15:15มิลลิวัตต์ |
เอสเอ็ม: สวัสดี1060 น:PM980 |
เอฟเอ:เอฟซี/เอพีซี SA:เซาท์แคโรไลนา/APC อื่น |
ม: โมดูล B:แบบตั้งโต๊ะ |
เช่น BSLD-1060-5SM-FA-M
(ข้อมูลการสั่งซื้อ: แหล่งกำเนิดแสง SLD 1060nm 1064nm, กำลังเอาต์พุต 5mW, พร้อมไฟเบอร์ SM Hi1060, ขั้วต่อ FC/APC, แพ็คเกจโมดูล)
สำหรับข้อกำหนดเฉพาะอื่นๆ โปรดติดต่อ: sales06@boxoptronics.com
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี โปรดชำระค่าจัดส่งสำหรับผลิตภัณฑ์ล่วงหน้า
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีของในสต็อกจะจัดส่งให้เร็วกว่านี้ครับ)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● ไม่แนะนำให้เสียบหรือถอดขั้วต่อไฟเบอร์ออปติกที่ปลายอินพุตและเอาต์พุตบ่อยๆ เพื่อป้องกันการปนเปื้อนของฝุ่น ซึ่งอาจนำไปสู่การสูญเสียการเสียบที่เพิ่มขึ้น หรือการไหม้ของผิวหน้าปลายขั้วต่อไฟเบอร์
● ทำความสะอาดขั้วต่อไฟเบอร์โดยใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย และตรวจสอบด้วยเครื่องตรวจจับปลายไฟเบอร์ก่อนเชื่อมต่อ เชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์โดยไม่มีไฟฟ้าเสมอเพื่อหลีกเลี่ยงการไหม้ที่ส่วนท้าย ขั้วต่อไฟเบอร์ออปติกต้องปิดด้วยฝาปิดกันฝุ่น
● หากจำเป็นต้องเชื่อมต่อไฟเบอร์เอาท์พุตเข้ากับไฟเบอร์อื่น ขอแนะนำให้ใช้ตัวต่อฟิวชัน
● โปรดใช้ความระมัดระวังต่อความชื้น ฝุ่น และการกัดกร่อน เก็บในที่แห้ง
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากฝีมือมนุษย์ฟรีภายใน 1 ปีนับจากการซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
ในช่วงระยะเวลาการรับประกันฟรี จะมีการจัดเตรียมบริการซ่อมแซมหรือเปลี่ยนทดแทนฟรีสำหรับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ภายในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรืออิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
