1. บทนำของ แหล่งปั๊มกำลังสูงไฟเบอร์มัลติโหมด 1064nm
2. ข้อมูลจำเพาะทางเทคนิค
3. คุณลักษณะของผลิตภัณฑ์
4. การใช้งานทั่วไป
5. อุปกรณ์มาตรฐาน
6. คู่มือการใช้งานอย่างปลอดภัย
7. ข้อมูลการสั่งซื้อ
8. เอกสารข้อมูล
9. เงื่อนไขการเสนอราคาและ การชำระเงิน
10. ระยะเวลารอคอย
11. หมายเหตุการดำเนินงานและ การบำรุงรักษา
12. การประกันคุณภาพและ บริการหลังการขาย

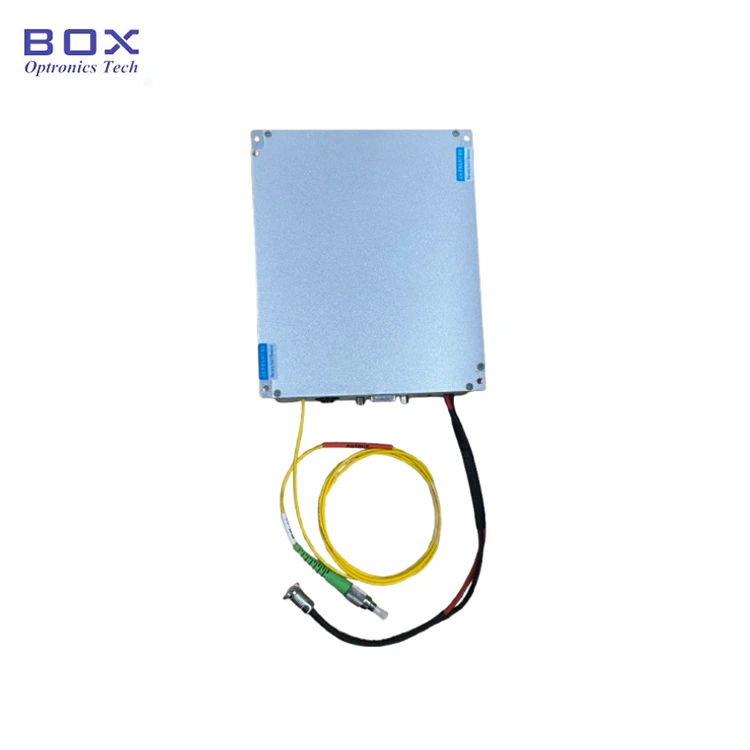

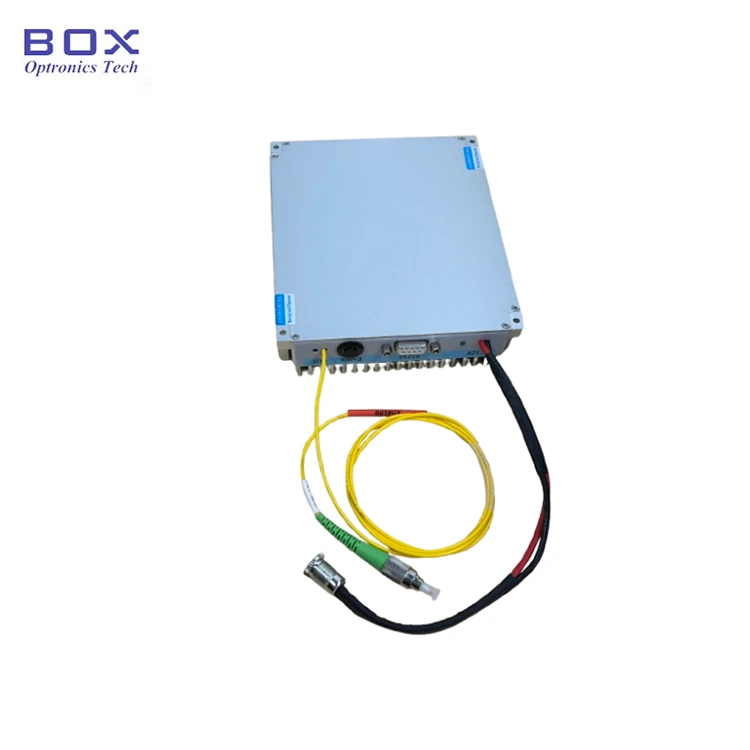

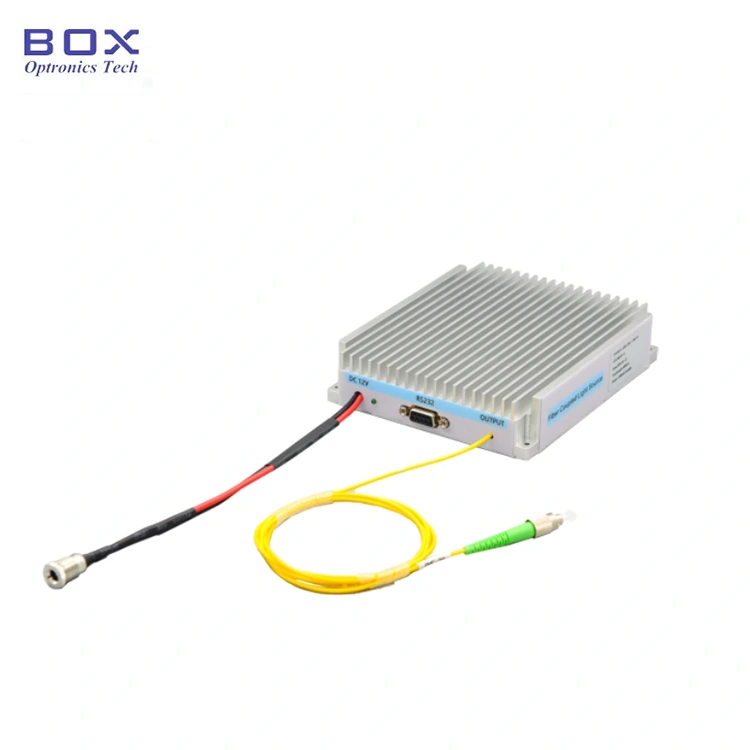

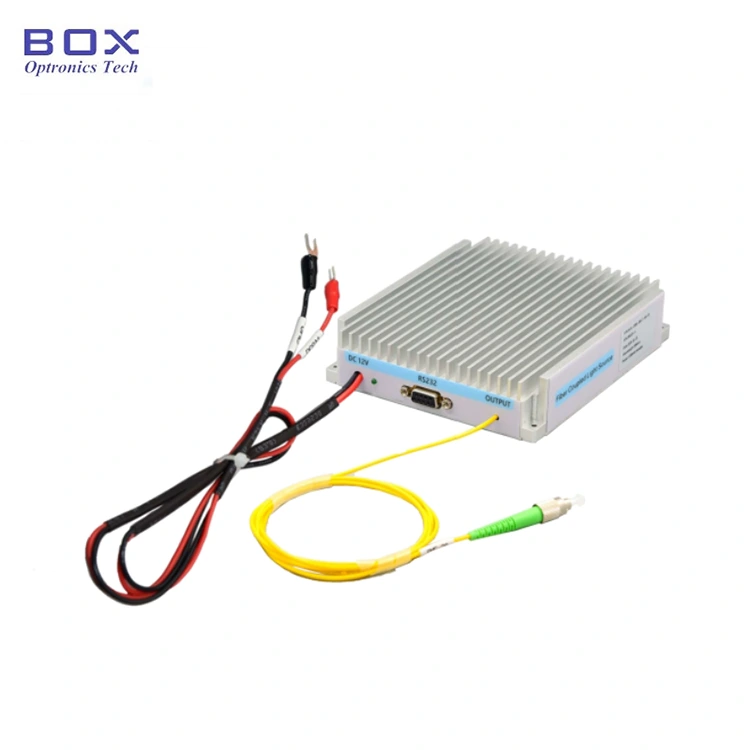

แหล่งกำเนิดเลเซอร์กำลังสูง 1064 นาโนเมตรมีพื้นฐานมาจาก ชิปเลเซอร์เซมิคอนดักเตอร์ประสิทธิภาพสูงพร้อมเอาต์พุตคู่ไฟเบอร์ 105/125um และวงจรขับกระแสคงที่ที่ออกแบบมาเพื่อความปลอดภัยและเสถียรภาพ การทำงานของเลเซอร์ เหมาะสำหรับการใช้งานในการปั๊มไฟเบอร์เลเซอร์ ชีวการแพทย์ และอื่นๆ ในการใช้งานระยะยาวควรให้ความสนใจกับ การกระจายความร้อนของแหล่งกำเนิดเลเซอร์
|
พารามิเตอร์ |
หน่วย |
นาที. |
ประเภท |
สูงสุด |
หมายเหตุ |
|
ความยาวคลื่นปฏิบัติการ |
นาโนเมตร |
1054 |
1064 |
1074 |
|
|
กำลังขับ |
W |
8 |
9 |
|
|
|
20 |
25 |
|
|
||
|
45 |
50 |
|
|
||
|
โหมดการทำงาน |
- |
ซีดับบลิว |
|
||
|
ความไม่แน่นอนของพลังงาน |
เดซิเบล |
≤±0.02 (15นาที); ≤±0.05 (8 ชม.) |
≤±0.5%; ≤±1.2% |
||
|
ชนิดไฟเบอร์ |
- |
105/125 |
0.22NA |
||
|
ขั้วต่อไฟเบอร์ |
- |
เอฟซี/พีซี หรือ SMA |
|
||
|

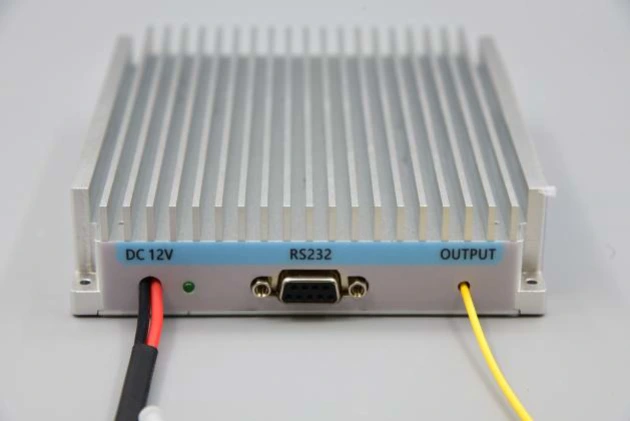

อินเตอร์เฟซการสื่อสาร |
- |
DB9 ตัวเมีย (RS232) |
|
||
|
มิติ |
มม |
125(ย)×150(ก)×31(ส) |
โมดูล |
||
|
มิติ |
มม |
195(ก)×220(ล)×120(ส) |
ตั้งโต๊ะ |
||
|
แหล่งจ่ายไฟ |
กระแสตรง |
12V/15A |
โมดูล |
||
|
แหล่งจ่ายไฟ |
VAC |
100–240VAC |
ตั้งโต๊ะ |
||
|
อุณหภูมิในการทำงาน |
℃ |
+15 ~ +50 |
|
||
|
อุณหภูมิในการจัดเก็บ |
℃ |
-30 ~ +70 |
|
||
● ความมั่นคงสูง
● สูง กำลังขับ;
● แพคเกจโมดูลด้วย การตรวจสอบการสื่อสารเพื่อการบูรณาการที่ง่ายดาย
● จัดเตรียมขั้วต่อ FC/UPC หรือ SMA905
● การสูบน้ำด้วยไฟเบอร์เลเซอร์
● ชีวเวชศาสตร์;
● การประมวลผลด้วยเลเซอร์วัสดุ
● อุปกรณ์เสริมมาตรฐาน
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
แหล่งปั๊ม (โฮสต์โมดูล) |
1 |
|
2 |
สายข้อมูล USB-RS232 DB9 |
1 |
|
3 |
อะแดปเตอร์ไฟฟ้า (อุปกรณ์เสริม) |
1 |
|
4 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
ขั้นตอนที่ 1. การแกะกล่อง: ก่อนประกอบ ให้ตรวจสอบ อุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่ รวมถึงโมดูลแหล่งปั๊ม ข้อมูล USB สายไฟ, อะแดปเตอร์, รายงานผลการทดสอบ ฯลฯ
ขั้นตอนที่ 2. แหล่งจ่ายไฟ: เชื่อมต่อกับ DC แหล่งจ่ายไฟแบบสวิตชิ่งหรือแหล่งจ่ายไฟที่มีการควบคุมซึ่งตรงตามกำลังไฟ ข้อกำหนดด้านอุปทาน ใช้เฉพาะอะแดปเตอร์จ่ายไฟที่ตรงกันดั้งเดิม (DC12V) อะแดปเตอร์จ่ายไฟที่ไม่เหมาะสมอาจทำให้แหล่งกำเนิดแสงเสียหายได้ (มีอะแดปเตอร์ไฟให้มาด้วย ตามมาตรฐานแรงดันไฟฟ้าในท้องถิ่น)
ขั้นตอนที่ 3 การเชื่อมต่อไฟเบอร์เอาต์พุต: เปิด ฝาครอบกันฝุ่นที่ขั้วต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบผิวหน้าปลายไฟเบอร์ และ เชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบ หลังจากยืนยันแล้วว่าไม่มีมลพิษและความเสียหาย
Setp4.เชื่อมต่อกับคอมพิวเตอร์โฮสต์: ใช้ สายเคเบิลข้อมูล USB-RS232 DB9 เพื่อเชื่อมต่อไฟเบอร์มัลติโหมดกำลังสูง 1064nm แหล่งปั๊มและคอมพิวเตอร์ คอมพิวเตอร์จะต้องติดตั้งเฉพาะก่อน ไดรเวอร์พอร์ตอนุกรมเพื่อระบุสายเคเบิลข้อมูลพอร์ตอนุกรม USB-RS232 มิฉะนั้น ซอฟต์แวร์คอมพิวเตอร์โฮสต์และโมดูลแหล่งกำเนิดแสงทำงานไม่ถูกต้อง เชื่อมต่อและสื่อสาร โปรดสอบถามคนขับจาก Box Optronics
ซอฟต์แวร์ Step5.Control: Box Optronics ให้คำสั่งอนุกรมหรือซอฟต์แวร์พีซี ควบคุมกระแส LD และอุณหภูมิ LD ของไฟเบอร์มัลติโหมด 1064nm แหล่งปั๊มกำลังสูง เลือกพอร์ตที่ถูกต้อง ตั้งค่ากระแส และ อุณหภูมิ จากนั้นคลิกปุ่มเปิด (เพื่อป้องกันความเสียหาย ให้เพิ่มไดรฟ์ กระแสไฟช้าๆ เมื่อเริ่มการทำงาน อย่าจ่ายกระแสเต็มทันที)
ขั้นตอนที่ 6.หลังการใช้งาน คลิกปุ่มปิด ปิดแหล่งจ่ายไฟ และตัดการเชื่อมต่อ การเชื่อมต่อไฟเบอร์
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
บรรจุุภัณฑ์ |
|
บีเอฟแอล |
-XXXX |
-XX |
XX |
-XX |
-เอ็กซ์ |
|
แหล่งกำเนิดเลเซอร์ปั๊ม |
1,064: 1,064 นาโนเมตร |
8: 8W 20:20ว 45:45ว |
M1:105/125um M2:200/220um อื่น |
FU:เอฟซี/ยูพีซี SMA:SMA905 อื่น |
ม: โมดูล B: แบบตั้งโต๊ะ |
เช่น BFL-1064-20M1 -FU-M
(ข้อมูลการสั่งซื้อ: 1064nm Multimode Fiber High-Power Pump Source, 20W กำลังขับพร้อมไฟเบอร์ 105/125um 0.22NA, ขั้วต่อ FC/UPC, แพ็คเกจโมดูล)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 15 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

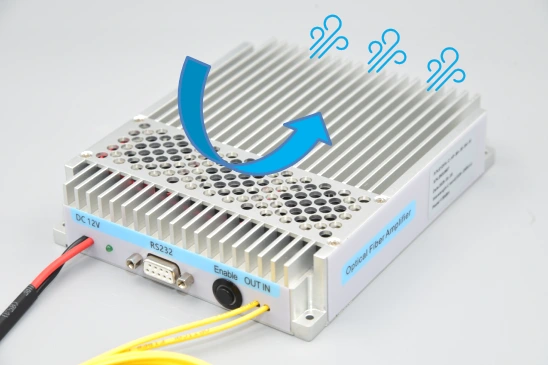

● ในระหว่างการใช้งานระยะยาว ควรคำนึงถึงความร้อน การกระจายตัวของแหล่งกำเนิดเลเซอร์ แหล่งกำเนิดเลเซอร์ควรได้รับการแก้ไขบนความร้อน จมและระบายความร้อนด้วยพัดลม
● ก่อนที่จะใช้แหล่งกำเนิดเลเซอร์กับขั้วต่อไฟเบอร์ จำเป็นก่อน เพื่อให้แน่ใจว่าส่วนปลายของขั้วต่อไฟเบอร์ออปติกสะอาดเพื่อหลีกเลี่ยง ปลั๊กไฟเบอร์ออปติกไหม้ซึ่งไม่ครอบคลุมอยู่ในการรับประกันฟรี
● ตรวจสอบให้แน่ใจว่าทุกคนในพื้นที่สวมอุปกรณ์ป้องกันด้วยเลเซอร์ที่เหมาะสม แว่นตาเพื่อป้องกันรังสีที่เกิดจากเลเซอร์ มันถูกสันนิษฐาน ว่าผู้ปฏิบัติงานคุ้นเคยกับอันตรายที่เกี่ยวข้องกับการทำงานของเลเซอร์และ แนวทางปฏิบัติด้านความปลอดภัยของเลเซอร์
● เมื่อมีการใช้งานอุปกรณ์ อุปกรณ์สามารถปล่อยออปติคอลได้หลายวัตต์ รังสี สิ่งนี้ทำให้เกิดทั้งอันตรายต่อความปลอดภัยของดวงตาและแหล่งความร้อนที่อาจเกิดขึ้น เพื่อจุดติดไฟ
● ติดตั้งตัวหยุดลำแสงที่เหมาะสมเพื่อจับรังสีจากแสง ปลายไฟเบอร์ ตรวจสอบให้แน่ใจว่าเอาต์พุตหันไปที่จุดหยุดลำแสงที่เหมาะสมหรือ เป้าหมายที่ตั้งใจไว้
● เพิ่มกระแสไฟที่จ่ายให้กับอุปกรณ์จากศูนย์ถึงค่าเสมอ ระดับที่ต้องการ ย้อนกลับขั้นตอนนี้เมื่อปิดไดโอด
● การทำงานที่กำลังไฟและอุณหภูมิสูงกว่าข้อกำหนดจะเป็นเช่นนั้น เร่งอายุอุปกรณ์และสามารถทำลายอุปกรณ์ได้
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
