1. การแนะนำเลเซอร์ไดโอดปั๊มระบายความร้อนด้วย TEC ขนาด 980 นาโนเมตร
2. ข้อมูลจำเพาะทางเทคนิค
3. คุณลักษณะของผลิตภัณฑ์
4. การใช้งานทั่วไป
5. ตัวอย่างการบรรจุ
6. ข้อมูลการสั่งซื้อ
7. เอกสารข้อมูลและแผ่นทดสอบ
8. เงื่อนไขการเสนอราคาและการชำระเงิน
9. ระยะเวลารอคอย
10. หมายเหตุการดำเนินงาน
11. การประกันคุณภาพและบริการหลังการขาย

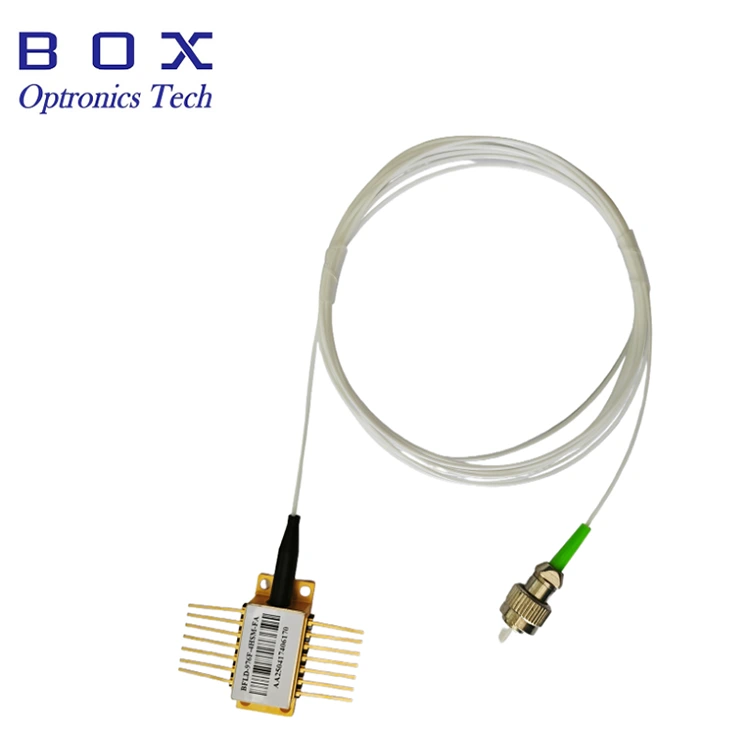

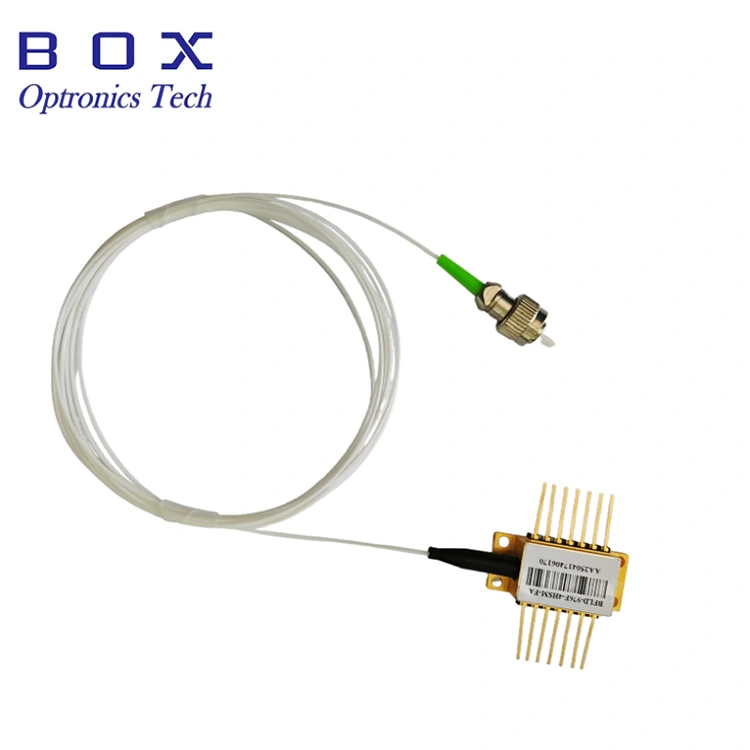

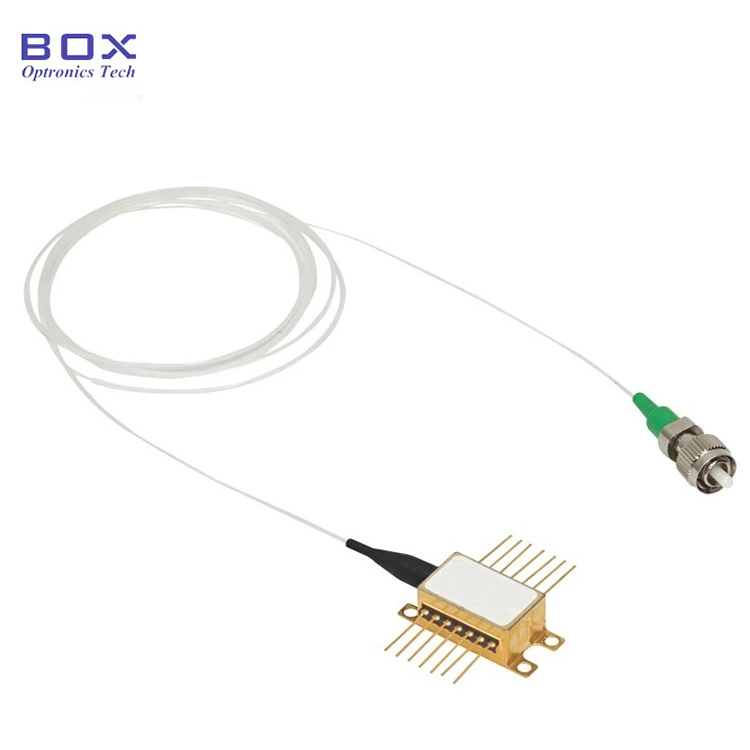

เลเซอร์ไดโอดปั๊มระบายความร้อนด้วย TEC 980nm เป็นส่วนประกอบออปโตอิเล็กทรอนิกส์ประสิทธิภาพสูงสำหรับการสื่อสารด้วยแสง เครื่องขยายสัญญาณไฟเบอร์ และการปั๊มด้วยเลเซอร์ การระบายความร้อน TEC ในตัวช่วยให้มั่นใจได้ถึงเอาต์พุตที่เสถียร ความยาวคลื่นกลางคือ 974 นาโนเมตรหรือ 976 นาโนเมตร ไม่จำเป็น แพ็คเกจปีกผีเสื้อ 14 พิน กำลังขับ 200mW/ 400mW/ 600mW ผมเปียด้วยไฟเบอร์ SM หรือไฟเบอร์ PM รับประกัน 12 เดือน อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต ต้องปฏิบัติตามมาตรการป้องกันไฟฟ้าสถิตสำหรับอุปกรณ์อย่างเคร่งครัด
|
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ประเภท |
สูงสุด |
หน่วย |
หมายเหตุ |
|
LD เกณฑ์ปัจจุบัน |
ไอทีเอช |
|
45 |
80 |
มิลลิแอมป์ |
ซีดับบลิว |
|
กำลังขับ |
พีเอฟ |
|
|
600 |
เมกะวัตต์ |
ถ้า(BOL)<900mA |
|
LD ไปข้างหน้าปัจจุบัน |
ถ้า |
|
|
1200 |
มิลลิแอมป์ |
PF=กำลังพิกัด |
|
พลังไร้ข้อกังขา |
พีคิงค์ |
450 |
|
|
เมกะวัตต์ |
>=1.2*กำลังไฟพิกัด |
|
กระแสไม่มีหงิกงอ |
ไอคิงค์ |
>=1.2*ถ้า(BOL) |
มิลลิแอมป์ |
[1] |
||
|
LD แรงดันไปข้างหน้า |
วีเอฟ |
|
|
2.5 |
V |
PF=กำลังพิกัด |
|
ความยาวคลื่นตรงกลาง |
เลซี |
973 |
974 |
975 |
นาโนเมตร |
พีค, PF=กำลังพิกัด |
|
975 |
976 |
977 |
นาโนเมตร |
จุดสูงสุด |
||
|
การหมุนความยาวคลื่นสูงสุด |
△แลป/△แทมบ |
|
|
0.02 |
นาโนเมตร/℃ |
T: อุณหภูมิ เอฟบีจี |
|
ความกว้างสเปกตรัม |
△แล |
|
|
2 |
นาโนเมตร |
RMS@-13dB |
|
ความเสถียรของสเปกตรัม |
|
-0.5 |
|
0.5 |
นาโนเมตร |
PF=กำลังพิกัด, t=60s |
|
ตรวจสอบการตอบสนอง |
IM/PF |
|
1 |
20 |
ยูเอ/มิลลิวัตต์ |
VPD=5V, PF=กำลังไฟพิกัด |
|
ตรวจสอบความเสถียรของการตอบสนอง |
|
|
|
20% |
|
@อุณหภูมิการทำงานทั้งหมด |
|
ติดตามกระแสมืด |
บัตรประจำตัวประชาชน |
|
|
50 |
นา |
วีพีดี=5V |
|
กระแสเทค |
ไอเทค |
|
|
2 |
A |
ทีเคส=75℃ |
|
แรงดันไฟฟ้า TEC |
วีเทค |
|
|
3.5 |
V |
ทีเคส=75℃ |
|
การใช้พลังงานโมดูล TEC |
P |
|
|
5 |
W |
ทีเคส=75℃ |
|
เสถียรภาพด้านพลังงาน >20มิลลิวัตต์ 10-20มิลลิวัตต์ 3.5-10มิลลิวัตต์ |
|
|
|
0.2 0.5 1 |
เดซิเบลเมตร |
Peak-to-peak, t=60s, การสุ่มตัวอย่าง DC ถึง 50kHz, ทีซี=25℃ |
|
ข้อผิดพลาดในการติดตาม |
ต |
-0.5 |
|
0.5 |
เดซิเบล |
TC=-5~75℃ อ้างถึง [2] |
|
ความต้านทานของเทอร์มิสเตอร์ |
รท |
9.5 |
10 |
10.5 |
โคห์ม |
ทีเอสทีจี=25℃ |
|
เทอร์มิสเตอร์ B คงที่ |
บีทีเอช |
|
3900 |
|
k |
ทีเอสทีจี=25℃ |
กำลังไฟในการทำงานที่ปราศจากการหักงอสูงถึง 600mW
ไฟเบอร์ SM และไฟเบอร์ PM เป็นตัวเลือก
ตะแกรงไฟเบอร์แบรกก์รักษาเสถียรภาพ
ตัวทำความเย็น TEC เทอร์มิสเตอร์ และไดโอดมอนิเตอร์ในตัว
เครื่องขยายสัญญาณไฟเบอร์
การตรวจจับและการวัด
การส่งสัญญาณ CATV
ระบบ DWDM
ระบบเฟมโตวินาที

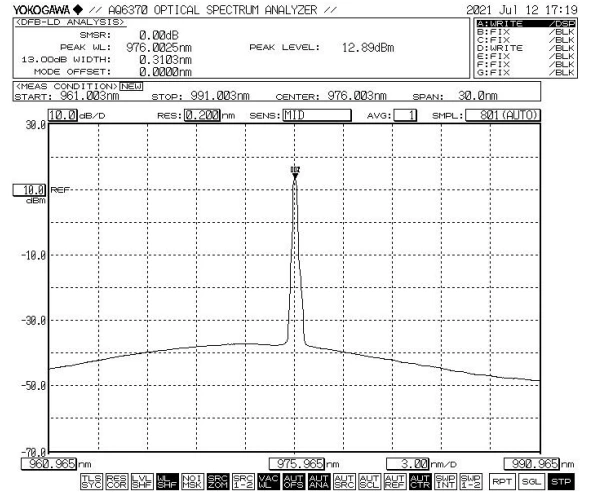

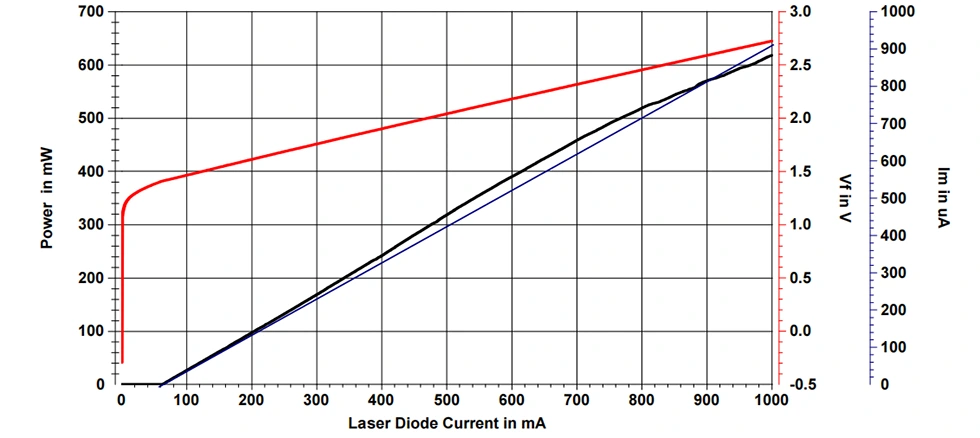

สเปกตรัมทั่วไปและ PIV: 976nm, ความทนทานต่อ WL +/-1nm, 600mW

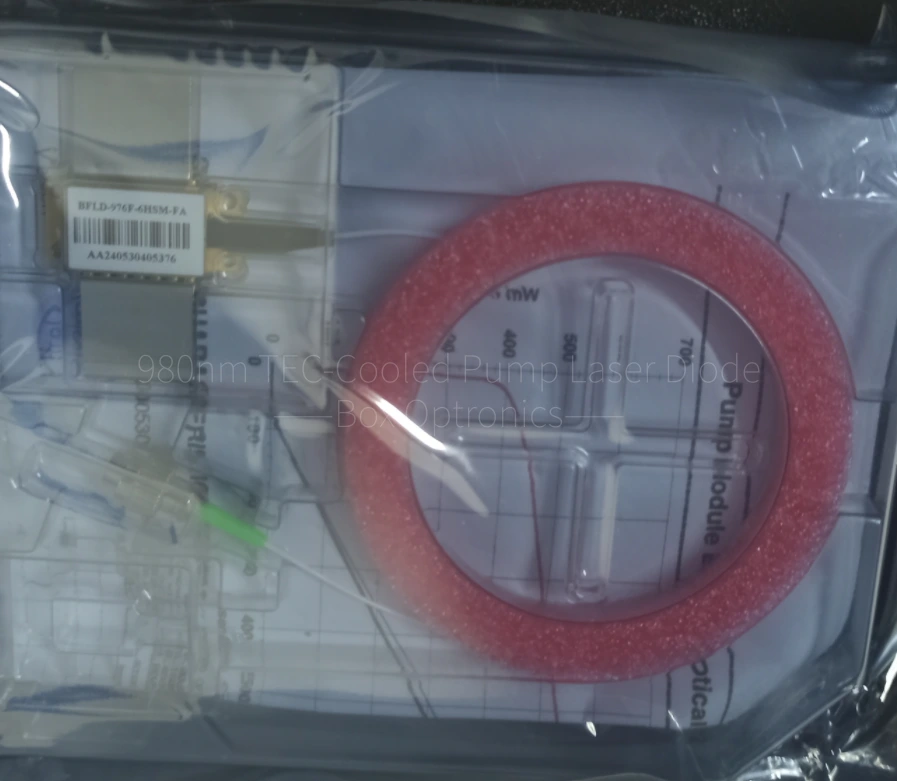

ตัวอย่างการบรรจุ
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
เลเซอร์ไดโอดปั๊มระบายความร้อนด้วย TEC 980nm |
1 |
|
2 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
*อุปกรณ์สแตนด์อโลน; ไม่มีไดรเวอร์ในตัว (ไดรเวอร์ภายนอกเป็นตัวเลือก)
|
ชื่อ |
ความยาวคลื่น |
เอฟบีจี |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
ท่อป้องกัน |
|
บีเอฟแอลดี |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
เลเซอร์ปั๊ม 980 นาโนเมตร |
974:974นาโนเมตร 976: 976 นาโนเมตร |
ฟ: กับ |
2H:200มิลลิวัตต์ 4H:400มิลลิวัตต์ 6ชม.:600มิลลิวัตต์ ... อื่น |
เอสเอ็ม:โหมดเดี่ยว PM: การรักษาโพลาไรซ์
|
น:เปล่า เอฟเอ: เอฟซี/เอพีซี SA: เซาท์แคโรไลนา/APC อื่น |
0: ไฟเบอร์เปลือย 1:900um ท่อหลวม |
เช่น BFLD-976F-6HSM-N0
(ข้อมูลการสั่งซื้อ: เลเซอร์ไดโอดปั๊มระบายความร้อนด้วย TEC 980nm, แพ็คเกจผีเสื้อ, 976 นาโนเมตร, พร้อม FBG, กำลังเอาต์พุต 600mW, ไฟเบอร์ SM, ไม่มีขั้วต่อ, ไฟเบอร์เปลือย)
สำหรับข้อกำหนดเฉพาะอื่นๆ โปรดติดต่อ: sales06@boxoptronics.com
เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี โปรดชำระค่าจัดส่งสำหรับผลิตภัณฑ์ล่วงหน้า
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (หากมีสินค้าในสต็อกจะจัดส่งเร็วกว่านี้)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เพราะอาจทำให้ได้รับบาดเจ็บที่ดวงตาได้
อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต ดังนั้นจึงจำเป็นต้องปฏิบัติตามมาตรการป้องกันไฟฟ้าสถิตอย่างเคร่งครัดในระหว่างการบรรจุ การขนส่ง และการใช้งาน นอกจากนี้ ต้องใช้ความระมัดระวังเพื่อป้องกันไฟกระชาก เนื่องจากการไม่ทำเช่นนั้นอาจส่งผลให้อุปกรณ์เสียหายถาวร (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อสายดินอย่างเหมาะสมและการสวมสายรัดข้อมือป้องกันไฟฟ้าสถิต)
ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากช่องเสียบ อย่าออกแรงกดหรือดึงปลอกที่อยู่ด้านหลังของตัวเครื่อง สำหรับอุปกรณ์ที่มีขั้วต่อ ต้องแน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด
หากพินจำเป็นต้องมีการบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เกิน 260°C และเวลาในการบัดกรีจะต้องไม่เกิน 10 วินาที ต้องให้ความสนใจเป็นพิเศษกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรีอุปกรณ์จะต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งจะต้องต่อสายดินอย่างเหมาะสม
ก่อนที่จะจ่ายไฟให้กับส่วนประกอบทั้งหมด ให้เปิดใช้งานตัวทำความเย็นก่อน จากนั้นจึงดำเนินการตามขั้นตอนการเพิ่มพลังงานแบบค่อยเป็นค่อยไป เพื่อป้องกันชิปร้อนเกินไปและโอเวอร์โหลด
ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากฝีมือมนุษย์ฟรีภายใน 1 ปีนับจากการซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี จะมีการจัดเตรียมบริการซ่อมแซมหรือเปลี่ยนทดแทนฟรีสำหรับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ภายในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรืออิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง

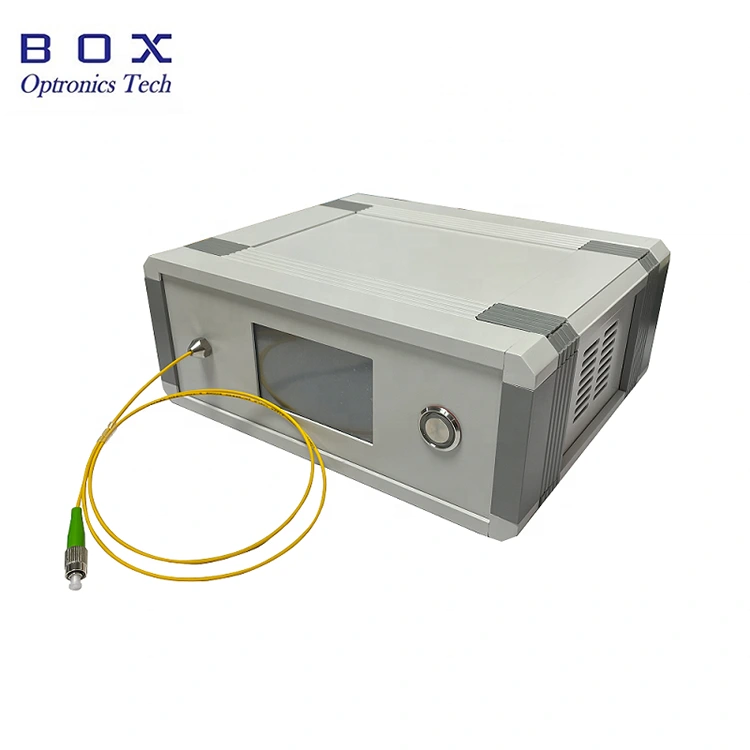

มีจำหน่ายในแพ็คเกจแบบตั้งโต๊ะพร้อมหน้าจอสัมผัส ปล่อยแสงทันทีเมื่อเปิดเครื่อง
