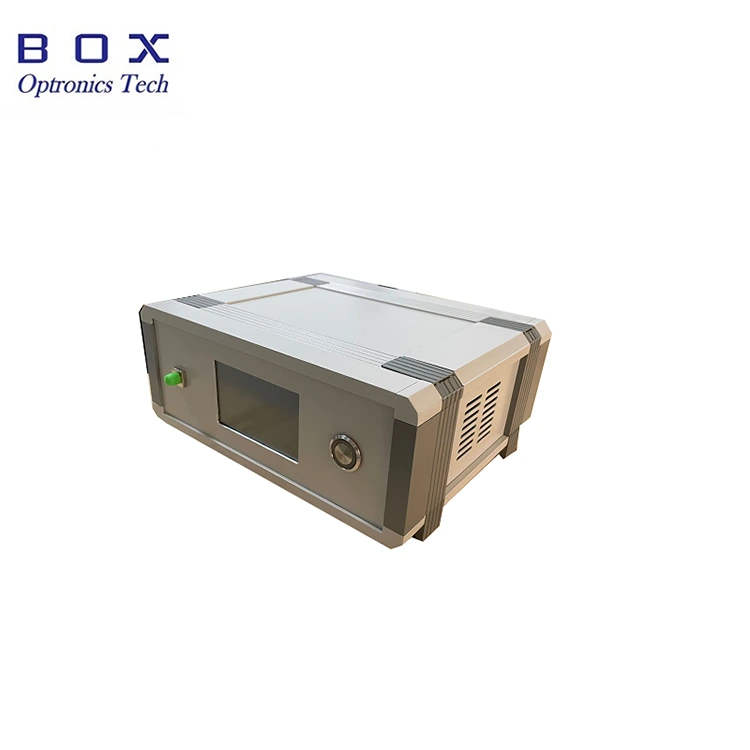

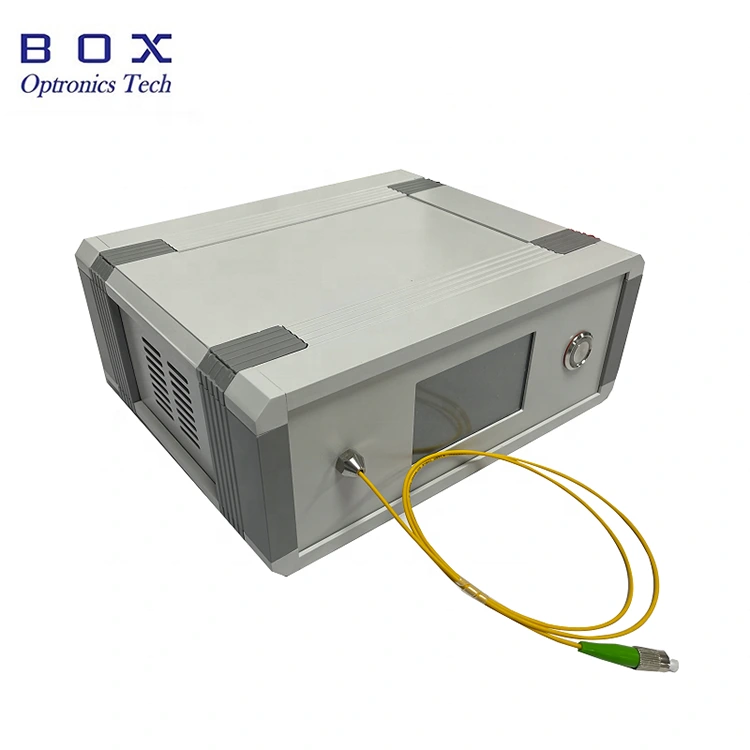

Box Optronics' 974nm 976nm Pump Laser Source แบบตั้งโต๊ะ แพคเกจพร้อมหน้าจอสัมผัสใช้ชิปเลเซอร์เซมิคอนดักเตอร์ขั้นสูงและ วงจรรวมพิเศษที่ให้กำลังสูง มีเสถียรภาพสูง และใช้พลังงานต่ำ การบริโภค แหล่งกำเนิดเลเซอร์ที่มีกำลังเอาต์พุต 200mW/ 400mW/ 600mW เป็นทางเลือก ส่งออกผ่านไฟเบอร์โหมดเดี่ยวหรือการรักษาโพลาไรเซชัน ข้อต่อไฟเบอร์ มันสามารถนำมาใช้กันอย่างแพร่หลายในการทดสอบและการทดลองของ การสื่อสารด้วยแสง ไฟเบอร์เลเซอร์ การตรวจจับไฟเบอร์ และสาขาอื่นๆ วิธีการ การใช้งานนั้นเรียบง่าย มั่นคง และเชื่อถือได้
|
พารามิเตอร์ |
หน่วย |
ค่านิยม |
หมายเหตุ |
|
ความยาวคลื่นปฏิบัติการ |
นาโนเมตร |
974±1, 976±1 |
|
|
กำลังขับ |
เมกะวัตต์ |
200–700 |
|
|
ความไม่แน่นอนของพลังงาน (ระยะสั้น 15 นาที) |
เดซิเบล |
≤±0.02 |
|
|
ความไม่แน่นอนของพลังงาน (ระยะยาว 8 ชั่วโมง) |
เดซิเบล |
≤±0.05 |
|
|
ตัวเชื่อมต่อ |
- |
เอฟซี/เอพีซี |
|
|
ชนิดไฟเบอร์ |
- |
Hi1060/PM980 |
|
|
ขนาด |
มม |
195(ก)×220(ล)×120(ส) |
ตั้งโต๊ะ |
|
ขนาด |
มม |
150(ก)×125(ล)×20(ส) |
โมดูล |
|
แหล่งจ่ายไฟ |
V |
ไฟฟ้ากระแสสลับ 110~240V, <20W |
ตั้งโต๊ะ |
|
แหล่งจ่ายไฟ |
V |
กระแสตรง 5V/4A, <15W |
โมดูล |
|
การกระจายพลังงาน |
W |
≤ 60 |
|
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
|
อุณหภูมิในการจัดเก็บ |
℃ |
-40 ~ +85 |
|
● จอแอลซีดี การแสดงสถานะ
● อำนาจและ เสถียรภาพทางสเปกตรัม
● บิวท์อิน คนขับ; เปล่งแสงเมื่อเปิดเครื่อง
● ไม่เชิงเส้น การวิจัยด้านทัศนศาสตร์
● กฟผ เครื่องขยายสัญญาณไฟเบอร์เจือเออร์เบียม
● การปั๊มไฟเบอร์เลเซอร์

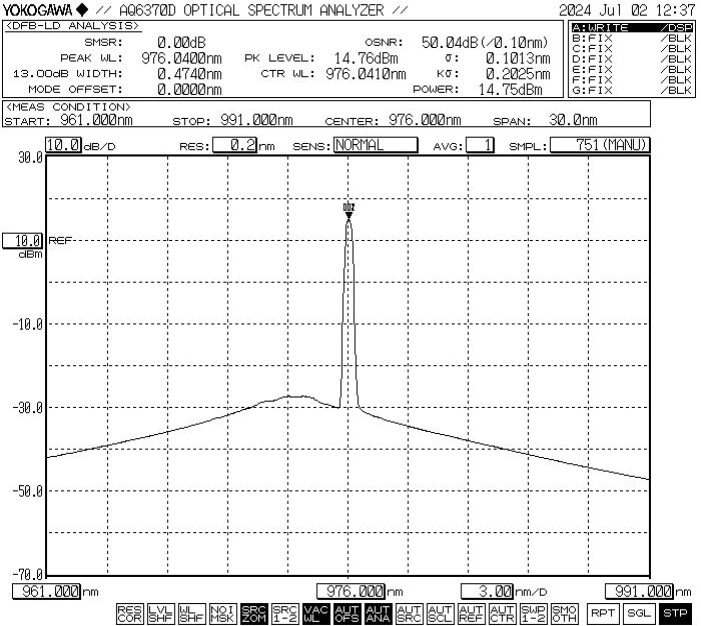

● สเปกตรัมทั่วไป: 976 นาโนเมตร, ความทนทานต่อ WL +/-1 นาโนเมตร
● อุปกรณ์เสริมมาตรฐาน
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
แหล่งกำเนิดเลเซอร์ของปั๊ม (Benchtop Host) |
1 |
|
2 |
สายไฟ |
1 |
|
3 |
สายเคเบิลพอร์ตอนุกรม |
1 |
|
4 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
ขั้นตอนที่ 1. การเปิดและประกอบ:
โปรดตรวจสอบว่าอุปกรณ์เสริมครบถ้วนก่อนประกอบหรือไม่
Step2.เชื่อมต่อแหล่งจ่ายไฟ:

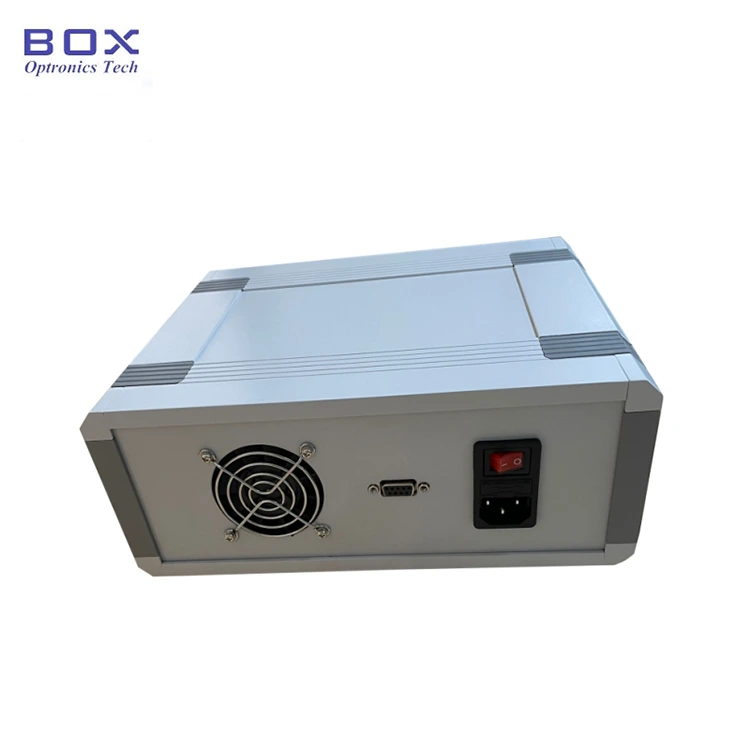

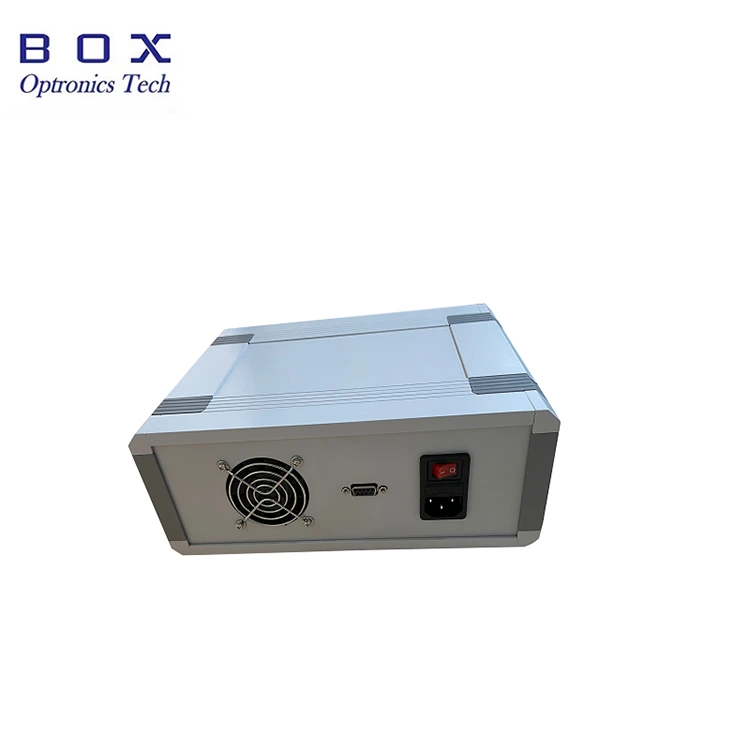

เสียบสายไฟเข้าไปในช่องเสียบสายไฟของตัวเครื่อง แบ็คเพลนและเชื่อมต่อแหล่งจ่ายไฟ
ขั้นตอนที่ 3 การเชื่อมต่อไฟเบอร์เอาต์พุต: เปิด ฝาครอบกันฝุ่นที่ขั้วต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบผิวหน้าปลายไฟเบอร์ และ เชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบ หลังจากยืนยันแล้วว่าไม่มีมลพิษและความเสียหาย
Setp4.เปิดแหล่งกำเนิดแสง:

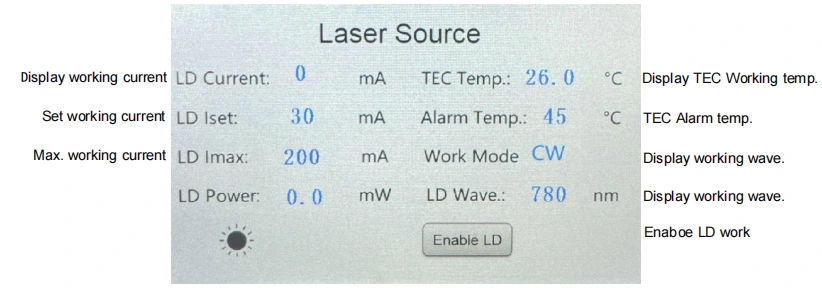

เปิดสวิตช์ไฟที่ด้านหลัง หมายเหตุ ขณะนี้. ค่ากระแสไฟฟ้าและกำลังงานเป็นพารามิเตอร์ที่ตั้งไว้ในช่วงสุดท้าย ปิดเครื่อง หากคุณต้องการปรับเปลี่ยน คุณสามารถสัมผัสและแก้ไขได้ผ่านทาง หน้าจอแอลซีดี หลังจากตั้งค่ากระแสการทำงานที่เหมาะสมแล้ว ให้เปิดใช้งานเลเซอร์ ส่งออกผ่านสวิตช์ "เปิดใช้งาน LD"
Step5.Shutdown
หลังการใช้งานให้ปิดแผงด้านหน้า “เปิดใช้งาน LD” เพื่อปิดเอาท์พุทเลเซอร์และปิดสวิตช์ไฟ ถอดการเชื่อมต่อ สายไฟ
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
มิติ |
ตัวป้องกันปั๊ม |
|
บีแอลดี |
-XXX |
-XX |
XX |
-XX |
-เอ็กซ์ |
X |
|
แหล่งเลเซอร์ปั๊ม |
974: 974 นาโนเมตร 976: 976 นาโนเมตร |
2H: 200มิลลิวัตต์ 4 ชม.: 400 มิลลิวัตต์ 6 ชม.: 600 มิลลิวัตต์ อื่น |
เอสเอ็ม: สวัสดี1060 PM: PM980 |
เอฟเอ:เอฟซี/เอพีซี SA:เซาท์แคโรไลนา/APC อื่น |
ม: โมดูล B:แบบตั้งโต๊ะ |
โมฆะ:ไม่มี P1:ป้องกัน เทียบกับ 1,064 นาโนเมตร P5:ป้องกัน เทียบกับ 1550 นาโนเมตร |
เช่น: BLD-976-6HSM-FA-BP1
(ข้อมูลการสั่งซื้อ: แพ็คเกจตั้งโต๊ะแหล่งเลเซอร์ปั๊ม 976nm พร้อมด้วย หน้าจอสัมผัส, กำลังขับ 600mW, พร้อมไฟเบอร์ SM Hi1060, ขั้วต่อ FC/APC, ป้องกันแสงสะท้อน 1,064 นาโนเมตร แพ็คเกจแบบตั้งโต๊ะ)
* เมื่อติดตั้งตัวป้องกันปั๊ม การลดทอนกำลังเอาต์พุตคือ 10–15%
สำหรับข้อกำหนดเฉพาะอื่นๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● เมื่อสตาร์ท ขั้นแรกตรวจสอบให้แน่ใจว่าสวิตช์เปิด/ปิดและสวิตช์ปุ่ม ปิดอยู่ จากนั้นจึงเชื่อมต่อแหล่งจ่ายไฟ เมื่อปิดเครื่องให้ยืนยันก่อน ปิดใช้งานสวิตช์ปิด LD จากนั้นปิดสวิตช์ปุ่มแล้วปลดการเชื่อมต่อ แหล่งจ่ายไฟ อย่าตัดไฟโดยตรงเมื่ออุปกรณ์ กำลังทำงานอยู่
● ก่อนเชื่อมต่อขั้วต่อไฟเบอร์ออปติก ให้เช็ดด้วย กระดาษกระจกไร้ฝุ่นและต้องแน่ใจว่าได้ร่วมมือกับปลายใยแก้วนำแสง เครื่องตรวจจับใบหน้าเพื่อสังเกต หลังจากยืนยันการทำความสะอาดแล้ว ให้เชื่อมต่อผ่าน หน้าแปลน; ปลายของขั้วต่อไฟเบอร์ออปติกอาจถูกเผาเมื่อ เชื่อมต่อเลเซอร์แล้ว เมื่อเชื่อมต่อหน้าแปลนต้องแน่ใจว่ามี ไม่มีการทำงานของแสง เมื่อไม่ใช้งานกรุณาปิดฝากันฝุ่นของตัวเครื่อง ขั้วต่อไฟเบอร์ออปติก
● เพื่อหลีกเลี่ยงไม่ให้ส่วนปลายของขั้วต่อไฟเบอร์ออปติกไหม้ อย่าเสียบปลั๊กและถอดปลั๊กขั้วต่อไฟเบอร์ออปติกที่ด้านหน้าบ่อยๆ แผงหน้าปัด
● โปรดใส่ใจกับความทนทานต่อความชื้นและวางไว้ในที่แห้ง สถานที่
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) สินค้าได้รับความเสียหายหรือชำรุดเนื่องจากปัจจัยทางธรรมชาติหรือ ผลกระทบต่อสิ่งแวดล้อม (ไฟฟ้าช็อต, ฝุ่น);
(2) ผลิตภัณฑ์เสียหายเนื่องจากการใช้งานที่ไม่ได้มาตรฐานของผู้ใช้
(3) ผลิตภัณฑ์มีความเสียหายที่มนุษย์สร้างขึ้นอย่างเห็นได้ชัด
(4) สินค้าถูกถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่มี การอนุญาตของบริษัท
(5) สติกเกอร์ฉลากการรับประกันของตัวเรือนแหล่งกำเนิดแสงคือ เปลี่ยนแปลงหรือไม่สมบูรณ์;
(6) สินค้าเสียหายหรือสูญหายระหว่างการขนส่ง
