1. บทนำของ โมดูลเลเซอร์ไดโอดปั๊มขนาด 980 นาโนเมตรพร้อมวงจรขับเคลื่อนในตัว
2. เทคนิค ข้อมูลจำเพาะ
3. คุณลักษณะของผลิตภัณฑ์
4. การใช้งานทั่วไป
5. อุปกรณ์มาตรฐาน
6. คู่มือการใช้งานอย่างปลอดภัย
7. ข้อมูลการสั่งซื้อ
8. เอกสารข้อมูลและแผ่นทดสอบ
9. เงื่อนไขการเสนอราคาและ การชำระเงิน
10. ระยะเวลารอคอย
11. หมายเหตุการดำเนินงานและ การบำรุงรักษา
12. การประกันคุณภาพและ บริการหลังการขาย

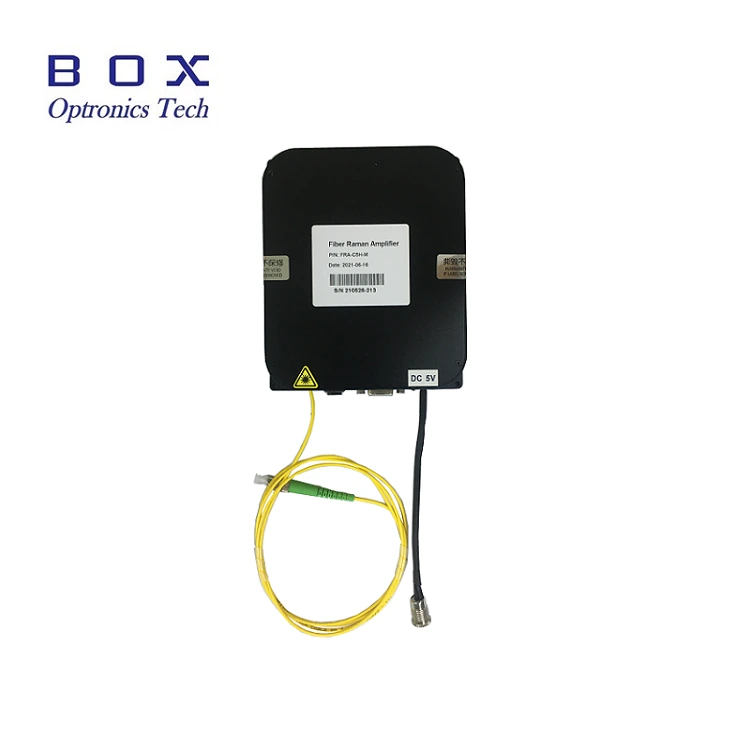

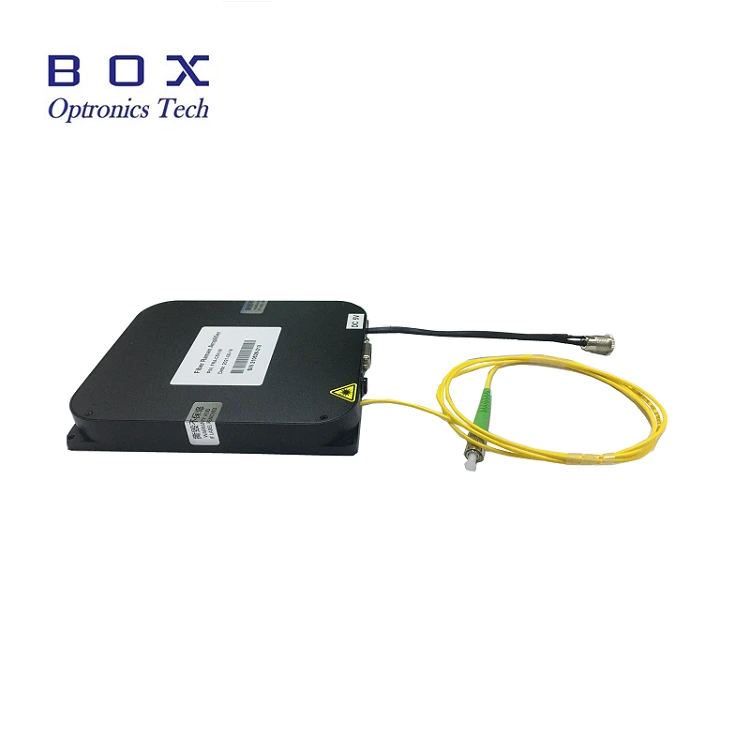

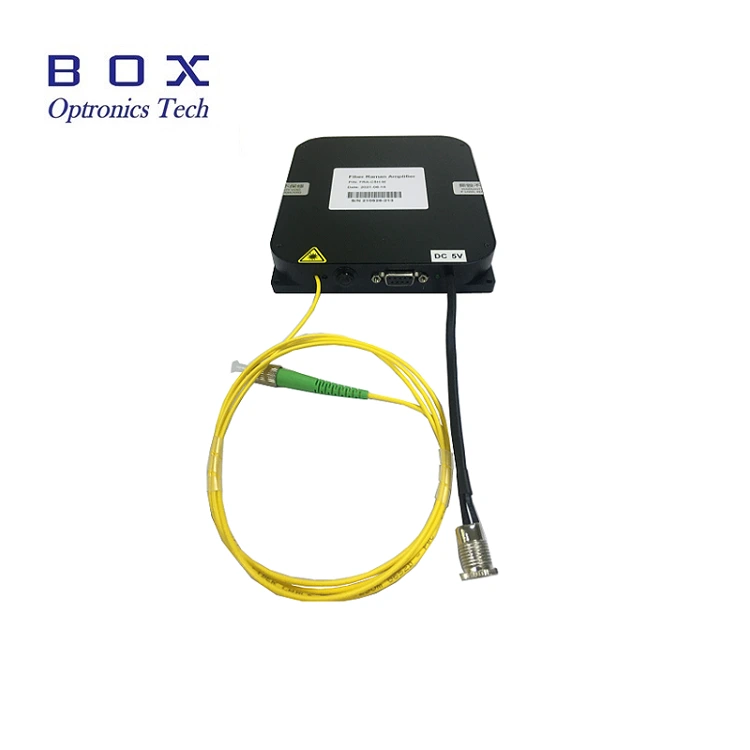

โมดูลเลเซอร์ไดโอดปั๊มขนาด 980 นาโนเมตรพร้อมไดรฟ์ในตัว วงจรได้รับการออกแบบมาเป็นพิเศษสำหรับการสื่อสารด้วยแสง การขยายไฟเบอร์ และการวิจัยด้านทัศนศาสตร์ไม่เชิงเส้น ประกอบด้วยชิปเลเซอร์ วงจรขับเคลื่อน หน่วยป้องกันการควบคุมอุณหภูมิและโครงสร้างเอาท์พุทไฟเบอร์ในหนึ่งเดียวโดยไม่มี ต้องใช้ไดรฟ์ภายนอก Plug-and-Play มีขนาด 200mW/ 400mW/ 600mW เอสเอ็ม ไฟเบอร์และไฟเบอร์ PM เป็นทางเลือก รับประกัน 1 ปี เมื่อใช้แหล่งกำเนิดเลเซอร์ โมดูลเป็นเวลานานต้องแน่ใจว่าได้พิจารณาการกระจายความร้อน วาง โมดูลบนแผงระบายความร้อน
|
พารามิเตอร์ |
หน่วย |
ค่านิยม |
หมายเหตุ |
|
ความยาวคลื่นปฏิบัติการ |
นาโนเมตร |
974±1, 976±1 |
|
|
กำลังขับ |
เมกะวัตต์ |
200-700 |
|
|
ความไม่แน่นอนของพลังงาน (ระยะสั้น 15 นาที) |
เดซิเบล |
≤±0.02 |
|
|
ความไม่แน่นอนของพลังงาน (ระยะยาว 8 ชั่วโมง) |
เดซิเบล |
≤±0.05 |
|
|
ตัวเชื่อมต่อ |
- |
เอฟซี/เอพีซี |
|
|
ชนิดไฟเบอร์ |
- |
Hi1060/PM980 |
|
|
ขนาด |
มม |
195(ก)×220(ล)×120(ส) |
ตั้งโต๊ะ |
|
ขนาด |
มม |
150(ก)×125(ล)×20(ส) |
โมดูล |
|
แหล่งจ่ายไฟ |
V |
ไฟฟ้ากระแสสลับ 110~240V, <20W |
ตั้งโต๊ะ |
|
แหล่งจ่ายไฟ |
V |
กระแสตรง 5V/4A, <15W |
โมดูล |
|
การกระจายพลังงาน |
W |
≤ 60 |
|
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
|
อุณหภูมิในการจัดเก็บ |
℃ |
-40 ~ +85 |
|
● วงจรไดรฟ์ในตัวไม่มีภายนอก จำเป็นต้องมีบอร์ดไดรเวอร์
● ขนาดกะทัดรัดและขนาดเล็กเหมาะสำหรับการบูรณาการ และติดตั้งง่าย
● กำลังและความเสถียรของสเปกตรัม
● อินเทอร์เฟซการสื่อสารเข้ากันได้
● แหล่งปั๊มสำหรับเครื่องขยายสัญญาณไฟเบอร์ (EDFA)
● อุปกรณ์ตรวจจับด้วยเลเซอร์
● การส่งผ่านการสื่อสารด้วยใยแก้วนำแสง ระบบ
● การตรวจจับทางชีวภาพ

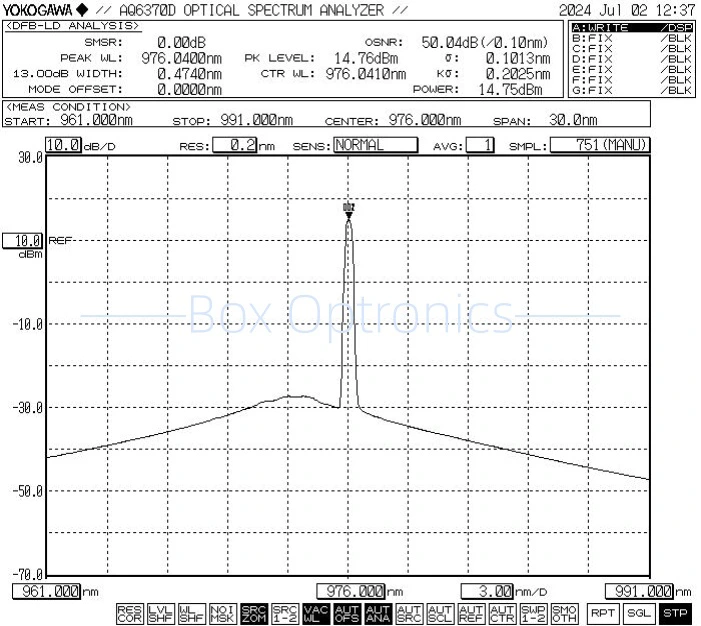

● สเปกตรัมทั่วไป: 976 นาโนเมตร

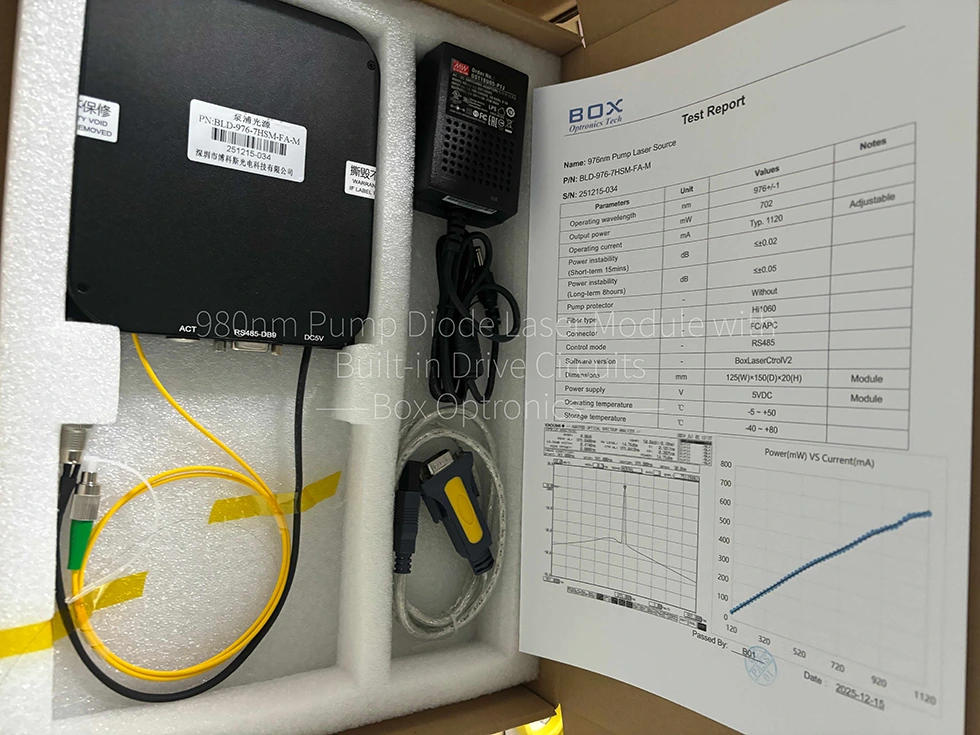

● อุปกรณ์เสริมมาตรฐาน
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
แหล่งกำเนิดเลเซอร์ของปั๊ม (โฮสต์โมดูล) |
1 |
|
2 |
สายข้อมูล USB-RS485 DB9 |
1 |
|
3 |
อะแดปเตอร์ไฟฟ้า (อุปกรณ์เสริม) |
1 |
|
4 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
ขั้นตอนที่ 1. การแกะกล่อง: ก่อนประกอบ ให้ตรวจสอบ อุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่ รวมถึงโมดูลแหล่งกำเนิดเลเซอร์ Pump, USB สายเคเบิลข้อมูล, อะแดปเตอร์ไฟฟ้า, รายงานผลการทดสอบ ฯลฯ
ขั้นตอนที่ 2. แหล่งจ่ายไฟ: เชื่อมต่อกับ DC แหล่งจ่ายไฟแบบสวิตชิ่งหรือแหล่งจ่ายไฟที่มีการควบคุมซึ่งตรงตามกำลังไฟ ข้อกำหนดด้านอุปทาน ใช้เฉพาะอะแดปเตอร์จ่ายไฟที่ตรงกันของแท้ (DC5V หรือ ดีซี12วี) อะแดปเตอร์จ่ายไฟที่ไม่เหมาะสมอาจทำให้แหล่งกำเนิดแสงเสียหายได้ (อะแดปเตอร์ไฟ จ่ายให้ตามมาตรฐานแรงดันไฟฟ้าในท้องถิ่น)
ขั้นตอนที่ 3 การเชื่อมต่อไฟเบอร์เอาต์พุต: เปิด ฝาครอบกันฝุ่นที่ขั้วต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบผิวหน้าปลายไฟเบอร์ และ เชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบ หลังจากยืนยันแล้วว่าไม่มีมลพิษและความเสียหาย
Setp4.เชื่อมต่อกับคอมพิวเตอร์โฮสต์: ใช้ สายเคเบิลข้อมูล USB-RS485 DB9 เพื่อเชื่อมต่อโมดูลเลเซอร์ไดโอดปั๊ม 980nm ด้วย วงจรขับเคลื่อนในตัวและคอมพิวเตอร์ คอมพิวเตอร์จะต้องติดตั้งก ไดรเวอร์พอร์ตอนุกรมเฉพาะเพื่อระบุสายเคเบิลข้อมูลพอร์ตอนุกรม USB-RS485, มิฉะนั้นซอฟต์แวร์คอมพิวเตอร์โฮสต์และโมดูลแหล่งกำเนิดแสงจะไม่สามารถทำได้ เชื่อมต่อและสื่อสารอย่างถูกต้อง โปรดสอบถามคนขับจาก Box Optronics

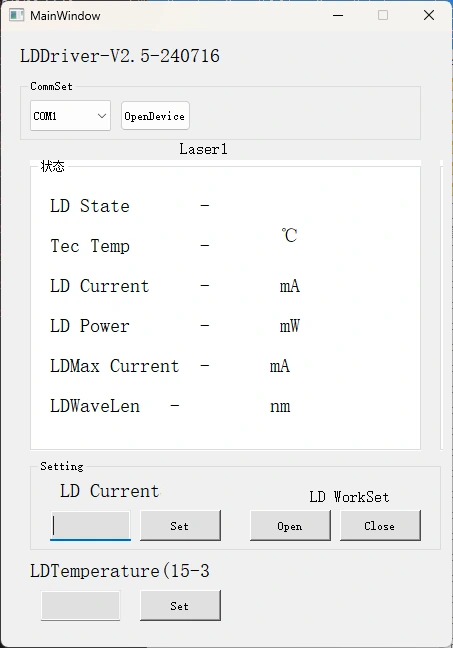

ซอฟต์แวร์ Step5.Control: Box Optronics ให้คำสั่งอนุกรมหรือซอฟต์แวร์พีซี ควบคุมกระแส LD และอุณหภูมิ LD ของโมดูลเลเซอร์ไดโอดปั๊มขนาด 980 นาโนเมตร พร้อมวงจรขับเคลื่อนในตัว เลือกพอร์ตที่ถูกต้อง ตั้งค่ากระแส และ อุณหภูมิ จากนั้นคลิกปุ่มเปิด (เพื่อป้องกันความเสียหาย ให้เพิ่มไดรฟ์ กระแสไฟช้าๆ เมื่อเริ่มการทำงาน อย่าจ่ายกระแสเต็มทันที)
ขั้นตอนที่ 6.หลังการใช้งาน คลิกปุ่มปิด ปิดแหล่งจ่ายไฟ และตัดการเชื่อมต่อ การเชื่อมต่อไฟเบอร์
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
มิติ |
ตัวป้องกันปั๊ม |
|
บีแอลดี |
-XXX |
-XX |
XX |
-XX |
-เอ็กซ์ |
X |
|
แหล่งกำเนิดเลเซอร์ปั๊ม |
974: 974 นาโนเมตร 976: 976 นาโนเมตร |
2H: 200มิลลิวัตต์ 4 ชม.: 400 มิลลิวัตต์ 6 ชม.: 600 มิลลิวัตต์ อื่น |
เอสเอ็ม: สวัสดี1060 PM: PM980 |
เอฟเอ: เอฟซี/เอพีซี SA: เซาท์แคโรไลนา/เอพีซี อื่น |
ม: โมดูล บี: ตั้งโต๊ะ |
โมฆะ:ไม่มี P1:ป้องกัน 1,064 นาโนเมตร P5: ป้องกัน 1550 นาโนเมตร |
เช่น BLD-976-6HSM-FA-MP1
(ข้อมูลการสั่งซื้อ: โมดูลเลเซอร์ไดโอดปั๊ม 980nm พร้อมในตัว วงจรขับเคลื่อน, 976nm, กำลังเอาต์พุต 600mW, พร้อมไฟเบอร์ SM Hi1060, FC/APC ขั้วต่อ, ป้องกันแสงสะท้อน 1,064 นาโนเมตร, แพ็คเกจโมดูล)
* เมื่อติดตั้งตัวป้องกันปั๊ม การลดทอนกำลังเอาต์พุตคือ 10–15%
สำหรับข้อกำหนดเฉพาะอื่นๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● เมื่อใช้โมดูลแหล่งกำเนิดแสงเป็นเวลานาน ต้องแน่ใจว่าได้ใช้ พิจารณาการกระจายความร้อนและการระบายอากาศโดยการติดตั้งโมดูลบนความร้อน อ่างล้างจาน
● เมื่อสตาร์ทเครื่อง อันดับแรกต้องแน่ใจว่าทั้งสวิตช์เปิดปิดและสวิตช์ สวิตช์กุญแจอยู่ในตำแหน่ง "ปิด" จากนั้นเชื่อมต่อแหล่งจ่ายไฟ เมื่อปิดเครื่อง ให้ปิดสวิตช์กุญแจก่อน รอจนกระทั่งตัวบ่งชี้ ไฟดับลงก่อนถอดปลั๊กไฟ ไม่เคยโดยตรง ตัดไฟในขณะที่อุปกรณ์กำลังทำงาน
● หลีกเลี่ยงการเสียบ/ถอดปลั๊กขั้วต่อไฟเบอร์บ่อยครั้งเพื่อป้องกัน การสะสมของฝุ่นและความเสียหายที่ใบหน้า
● ทำความสะอาดขั้วต่อไฟเบอร์โดยใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย และตรวจสอบด้วย a เครื่องตรวจจับใบหน้าปลายไฟเบอร์ก่อนการเชื่อมต่อ เชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์เสมอ ไม่มีไฟฟ้าเพื่อหลีกเลี่ยงการไหม้ที่ใบหน้า ปิดขั้วต่อที่ไม่ได้ใช้พร้อมฝาปิดกันฝุ่น
● เก็บอุปกรณ์ไว้ในที่แห้งและปราศจากความชื้น
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง

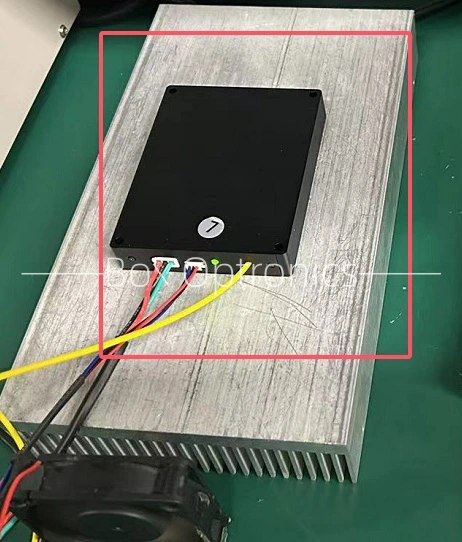

* การกระจายความร้อน สำหรับการใช้งานในระยะยาว
