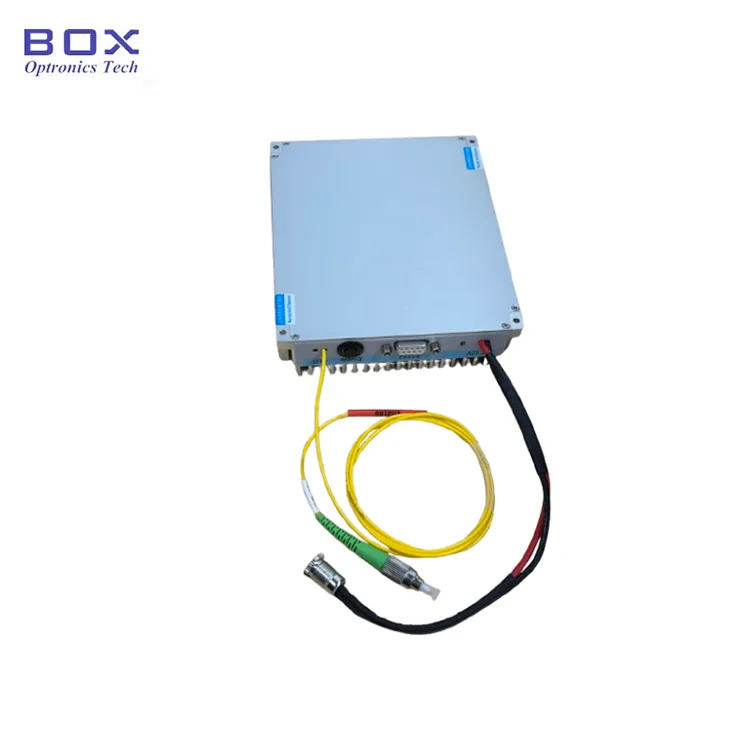

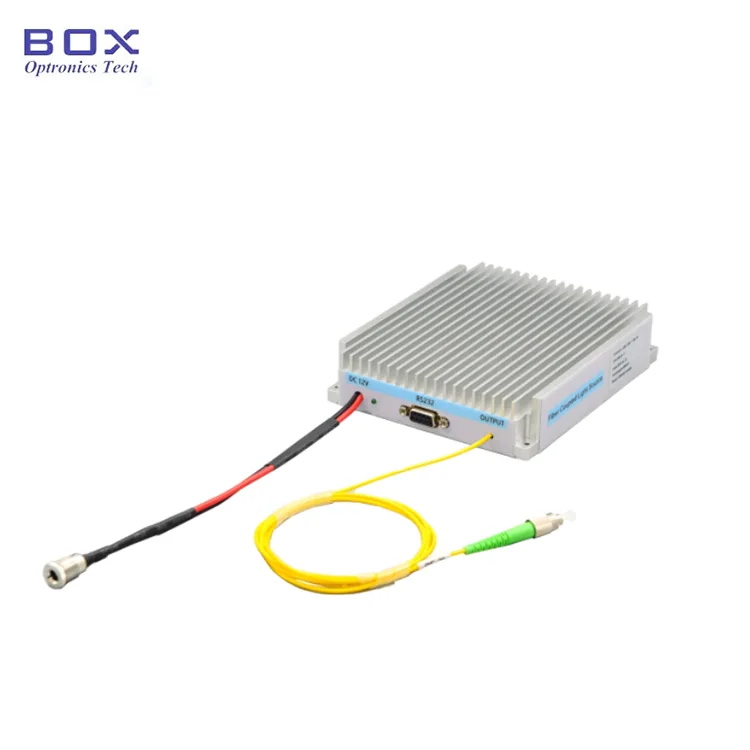

แหล่งกำเนิดเลเซอร์ 808 นาโนเมตร ใช้ชิปเลเซอร์เซมิคอนดักเตอร์ประสิทธิภาพสูง โดยมีเอาต์พุตแบบอะมัลติโหมดไฟเบอร์คู่ขนาด 105/125um หรือ 200/220um 0.22N และวงจรขับเคลื่อนกระแสคงที่ที่ออกแบบมาเพื่อให้แน่ใจว่าการทำงานปลอดภัยและมีเสถียรภาพ ให้กำลังเอาต์พุต 5W, 10W และ 20W ให้การควบคุมโฮสต์พีซีหรือคำสั่งสำหรับการดำเนินการและการรวมระบบ เหมาะสำหรับการใช้งานในการปั๊มไฟเบอร์เลเซอร์ ชีวเวชศาสตร์ และอื่นๆ ในระหว่างการใช้งานในระยะยาว ควรให้ความสนใจกับการกระจายความร้อนของแหล่งกำเนิดเลเซอร์
|
พารามิเตอร์ |
หน่วย |
นาที. |
ประเภท |
สูงสุด |
หมายเหตุ |
|
ความยาวคลื่นปฏิบัติการ |
นาโนเมตร |
803 |
808 |
813 |
|
|
กำลังขับ |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
โหมดการทำงาน |
- |
ซีดับบลิว |
|
||
|
ความไม่แน่นอนของพลังงาน |
เดซิเบล |
≤±0.02 (15นาที); ≤±0.05 (8 ชม.) |
≤±0.5%; ≤±1.2% |
||
|
ชนิดไฟเบอร์ |
- |
105/125 หรือ 200/220 |
0.22NA |
||
|
ขั้วต่อไฟเบอร์ |
- |
เอฟซี/พีซี หรือ SMA |
|
||
|
อินเตอร์เฟซการสื่อสาร |
- |
DB9 ตัวเมีย (RS232) |
|
||
|
มิติ |
มม |
125(ย)×150(ก)×31(ส) |
โมดูล |
||
|
มม |
195(ก)×220(ล)×120(ส) |
ตั้งโต๊ะ |
|||
|
แหล่งจ่ายไฟ |
กระแสตรง |
12V/15A |
โมดูล |
||
|
VAC |
100–240VAC |
ตั้งโต๊ะ |
|||
|
อุณหภูมิในการทำงาน |
℃ |
+15 ~ +50 |
|
||
|
อุณหภูมิในการจัดเก็บ |
℃ |
-30 ~ +70 |
|
||
● กำลังขับสูง
● ใช้งานง่ายหรือบูรณาการ;
● จัดเตรียมตัวเชื่อมต่อ FC/UPC หรือ SMA905
● ปั๊มไฟเบอร์เลเซอร์ ล
● ชีวการแพทย์;
● การประมวลผลด้วยเลเซอร์วัสดุ
● ค่าเผื่อความยาวคลื่นโดยทั่วไปคือเท่าไร?
ความยาวคลื่นกลางโดยทั่วไปคือ 808nm ± 5nm ควรปรับแต่งการควบคุมความยาวคลื่นให้แคบลง
● เลเซอร์เหมาะสำหรับการทำงานของคลื่นต่อเนื่อง (CW) หรือไม่?
ใช่. แหล่งกำเนิดเลเซอร์ได้รับการออกแบบสำหรับการทำงาน CW ที่เสถียร และยังสามารถรองรับการปรับกระแสและกำลังผ่านซอฟต์แวร์โฮสต์ PC
● สามารถปรับกำลังเอาท์พุตได้หรือไม่?
ใช่. กำลังเอาท์พุตสามารถปรับได้ตามกระแสไฟขับเคลื่อน โดยทั่วไปเวอร์ชันตั้งโต๊ะรองรับการปรับกำลังไฟที่แผงด้านหน้า และเวอร์ชันโมดูลรองรับการควบคุมซอฟต์แวร์หรือคำสั่งโฮสต์พีซี
● มีวิธีการทำความเย็นอะไรบ้าง?
วางบนแผงระบายความร้อนเพื่อระบายความร้อนแบบสัมผัส หรือพัดลมระบายความร้อน
● แหล่งกำเนิดเลเซอร์กำลังสูงมัลติโหมด 808 นาโนเมตรใช้ทำอะไร
แหล่งกำเนิดเลเซอร์กำลังสูงแบบมัลติโหมด 808 นาโนเมตรถูกนำมาใช้กันอย่างแพร่หลายในการปั๊มเลเซอร์ DPSS เครื่องมือทางชีวการแพทย์ การกระตุ้นด้วยแสงเรืองแสง สเปกโทรสโกปี การตรวจจับด้วยแสง การวิจัยทางวิทยาศาสตร์ และระบบเลเซอร์อุตสาหกรรม
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
บรรจุุภัณฑ์ |
|
บีเอฟแอล |
-XXXX |
-XX |
XX |
-XX |
-เอ็กซ์ |
|
แหล่งกำเนิดเลเซอร์ |
808:808นาโนเมตร |
05:5ว 10:10ว 20:20ว |
M1:105/125um M2:200/220um อื่น |
FU:เอฟซี/ยูพีซี SMA:SMA905 อื่น |
ม: โมดูล B: แบบตั้งโต๊ะ |
เช่น BFL-808-05M1-FU-M
(ข้อมูลการสั่งซื้อ: แหล่งกำเนิดเลเซอร์ 808nm, กำลังเอาต์พุต 5W, พร้อมไฟเบอร์ 105/125um, ขั้วต่อ FC/UPC, แพ็คเกจโมดูล)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ:sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี โปรดชำระค่าจัดส่งสำหรับผลิตภัณฑ์ล่วงหน้า
(3) อื่นๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
การผลิต: 10-15 วันทำการ (หากมีสินค้าในสต็อกจะจัดส่งเร็วกว่านี้)
โลจิสติกส์ระหว่างประเทศ: 3-5 วันทำการ
ขั้นตอนที่ 1 การแกะบรรจุภัณฑ์: ก่อนประกอบ ให้ตรวจสอบว่าอุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่ รวมถึงโมดูลแหล่งกำเนิดเลเซอร์ สายเคเบิลข้อมูล USB อะแดปเตอร์จ่ายไฟ รายงานผลการทดสอบ ฯลฯ
ขั้นตอนที่ 2 การเชื่อมต่อสายแพทช์ไฟเบอร์: ถอดฝาปิดกันฝุ่นออกจากขั้วต่อไฟเบอร์หรืออะแดปเตอร์ และเชื่อมต่อสายแพทช์ไฟเบอร์หรือไฟเบอร์ที่ต่อเข้ากับอุปกรณ์ที่ทดสอบหรืออุปกรณ์มิเตอร์วัดกำลัง
ขั้นตอนที่ 3 เชื่อมต่อแหล่งจ่ายไฟและสายเคเบิลอนุกรม: เสียบสายไฟเข้ากับพอร์ตจ่ายไฟของแหล่งเลเซอร์ และใช้สายสัญญาณเพื่อเชื่อมต่อคอมพิวเตอร์โฮสต์กับเลเซอร์ หมายเหตุ: สำหรับสายสัญญาณ USB-485 DB9 จะต้องติดตั้งไดรเวอร์บนคอมพิวเตอร์ก่อน โดย Box Optronics จะจัดเตรียมไว้ให้
ชุดที่ 4 เปิดเครื่อง: ไฟแสดงสถานะจะสว่างขึ้น และเลเซอร์เริ่มทำงาน ณ จุดนี้ ค่ากระแสไฟฟ้าในการทำงานและกำลังเลเซอร์จะสอดคล้องกับพารามิเตอร์ที่ตั้งค่าผ่านซอฟต์แวร์โฮสต์ก่อนการปิดเครื่องครั้งล่าสุด หากจำเป็นต้องมีการปรับเปลี่ยน ก็สามารถแก้ไขและบันทึกไว้ในซอฟต์แวร์โฮสต์ได้

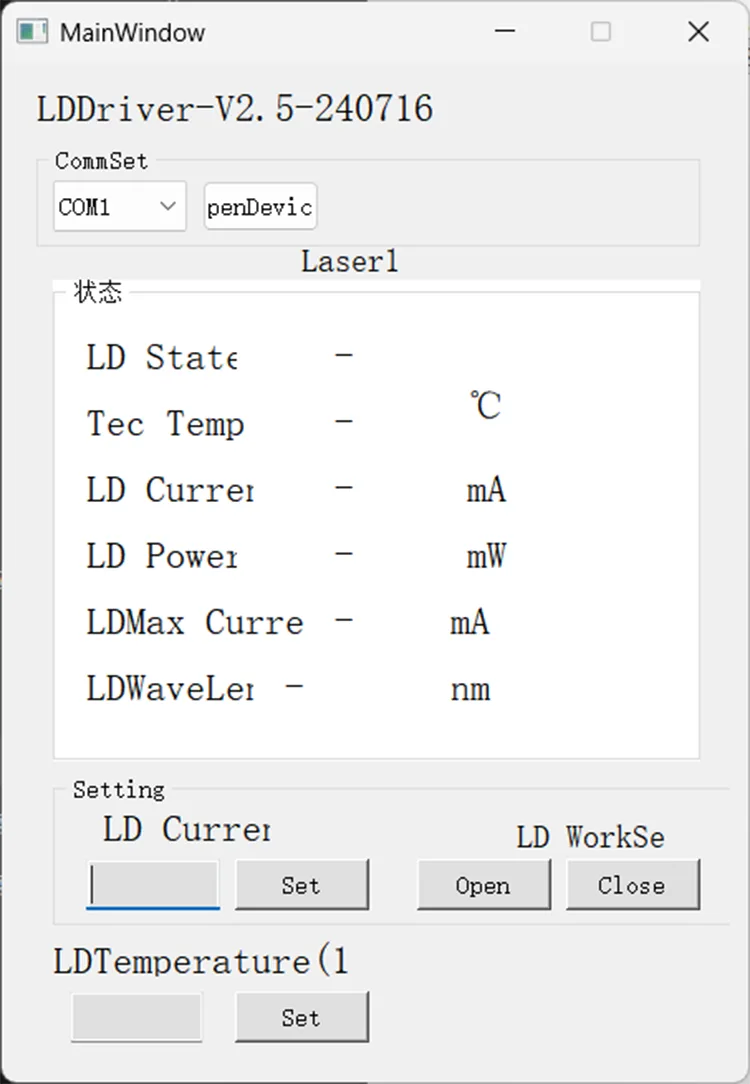

ขั้นตอนที่ 5 ซอฟต์แวร์ควบคุม: Box Optronics มีคำสั่งอนุกรมหรือซอฟต์แวร์พีซีเพื่อควบคุมกระแส LD และอุณหภูมิ LD ของแหล่งเลเซอร์ 808nm เลือกพอร์ตที่ถูกต้อง ตั้งค่ากระแสและอุณหภูมิ จากนั้นคลิกปุ่มเปิด (เพื่อป้องกันความเสียหาย ให้เพิ่มกระแสของไดรฟ์อย่างช้าๆ เมื่อทำงานครั้งแรก อย่าจ่ายกระแสไฟเต็มทันที)
ขั้นตอนที่ 6 การปิดระบบ: เมื่อใช้งานเสร็จแล้ว ให้ปิดเลเซอร์และเปลี่ยนฝาครอบกันฝุ่นแบบไฟเบอร์อย่างแน่นหนา เพื่อป้องกันเอาต์พุตเลเซอร์กำลังสูงอย่างกะทันหัน ซึ่งอาจทำให้ส่วนประกอบออปติคัลเสียหายได้ เมื่อเปิดอุปกรณ์อีกครั้ง ขอแนะนำให้ปรับระดับพลังงานให้เป็นศูนย์ก่อนจึงจะปิดแหล่งจ่ายไฟ

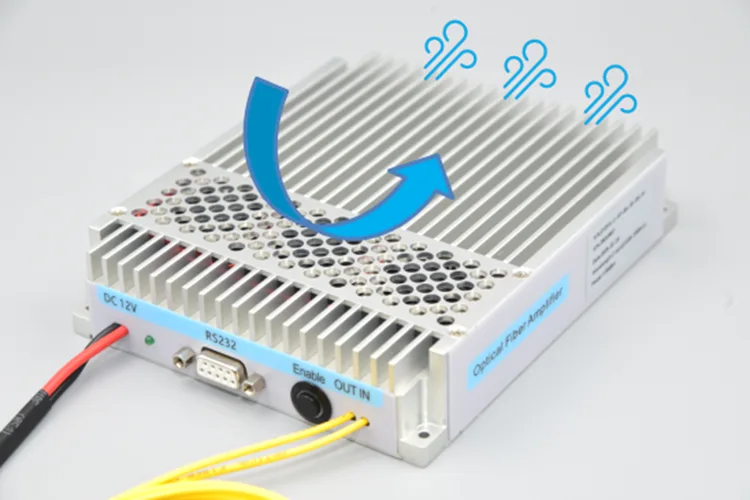

● ในระหว่างการใช้งานระยะยาว ควรให้ความสนใจกับการกระจายความร้อนของแหล่งกำเนิดเลเซอร์ ควรยึดแหล่งกำเนิดเลเซอร์ไว้ที่แผงระบายความร้อนและระบายความร้อนด้วยพัดลม
● เมื่อสตาร์ทเครื่อง ขั้นแรกตรวจสอบให้แน่ใจว่าทั้งสวิตช์เปิด/ปิดและสวิตช์กุญแจปิดอยู่ จากนั้นจึงเชื่อมต่อแหล่งจ่ายไฟ เมื่อปิดเครื่อง ขั้นแรกให้ปิดสวิตช์กุญแจ และถอดแหล่งจ่ายไฟออกหลังจากที่ไฟแสดงสถานะดับลงเท่านั้น ไม่เคยตัดไฟโดยตรงในขณะที่อุปกรณ์กำลังทำงานอยู่
● ไม่แนะนำให้ใส่และถอดขั้วต่อไฟเบอร์ออปติกบ่อยๆ เนื่องจากจะเพิ่มความเสี่ยงต่อการปนเปื้อนของฝุ่นและความเสียหายที่อาจเกิดขึ้นกับส่วนปลายของขั้วต่อ

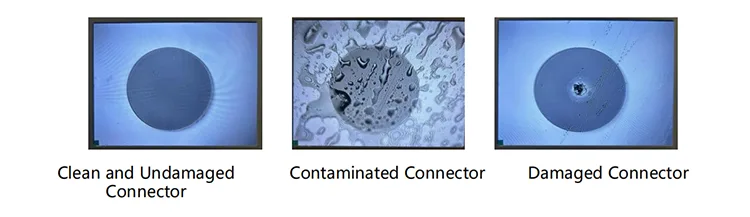

● ก่อนเชื่อมต่อขั้วต่อไฟเบอร์ออปติก ต้องเช็ดทำความสะอาดโดยใช้กระดาษเช็ดเลนส์ที่ไม่เป็นขุย จำเป็นต้องใช้เครื่องตรวจสอบผิวหน้าไฟเบอร์เพื่อตรวจสอบความสะอาดก่อนที่จะเชื่อมต่อผ่านหน้าแปลน มิฉะนั้น ใบหน้าด้านปลายของขั้วต่ออาจถูกไฟไหม้เมื่อเปิดใช้งานเลเซอร์ เมื่อเชื่อมต่อหน้าแปลน ต้องแน่ใจว่าดำเนินการโดยไม่มีการส่งผ่านแสงที่ทำงานอยู่ เมื่อไม่ใช้งาน โปรดเก็บฝาปิดกันฝุ่นไว้อย่างแน่นหนาเหนือขั้วต่อไฟเบอร์
● โปรดใช้ความระมัดระวังต่อความชื้น เก็บในที่แห้ง
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากฝีมือมนุษย์ฟรีภายใน 1 ปีนับจากการซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี จะมีการจัดเตรียมบริการซ่อมแซมหรือเปลี่ยนทดแทนฟรีสำหรับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม Box Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ภายในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรืออิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ฉลากการรับประกันบนตัวเครื่องมีการเปลี่ยนแปลงหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
