1. บทนำของ แหล่งเลเซอร์ปั๊มรามัน 1457nm
2. เทคนิค ข้อมูลจำเพาะ
3. คุณลักษณะของผลิตภัณฑ์
4. การใช้งานทั่วไป
5. อุปกรณ์มาตรฐาน
6. คู่มือการใช้งานอย่างปลอดภัย
7. ข้อมูลการสั่งซื้อ
8. เอกสารข้อมูลและแผ่นทดสอบ
9. เงื่อนไขการเสนอราคาและ การชำระเงิน
10. ระยะเวลารอคอย
11. หมายเหตุการดำเนินงานและ การบำรุงรักษา
12. การประกันคุณภาพและ บริการหลังการขาย

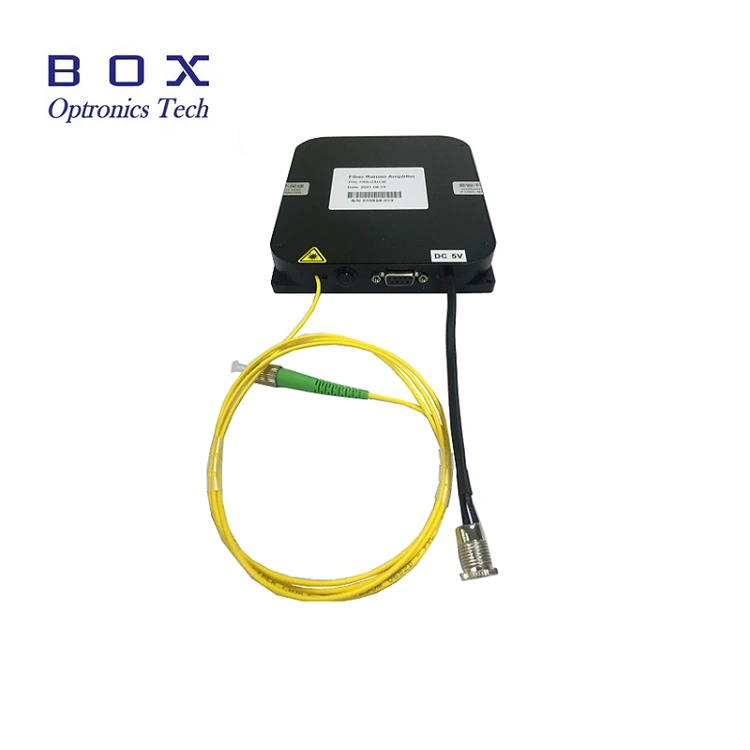

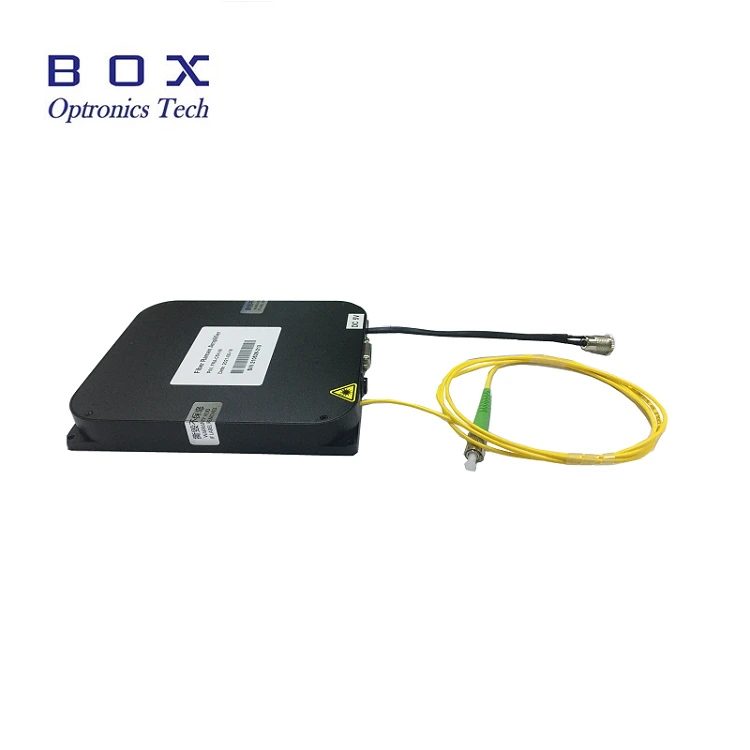

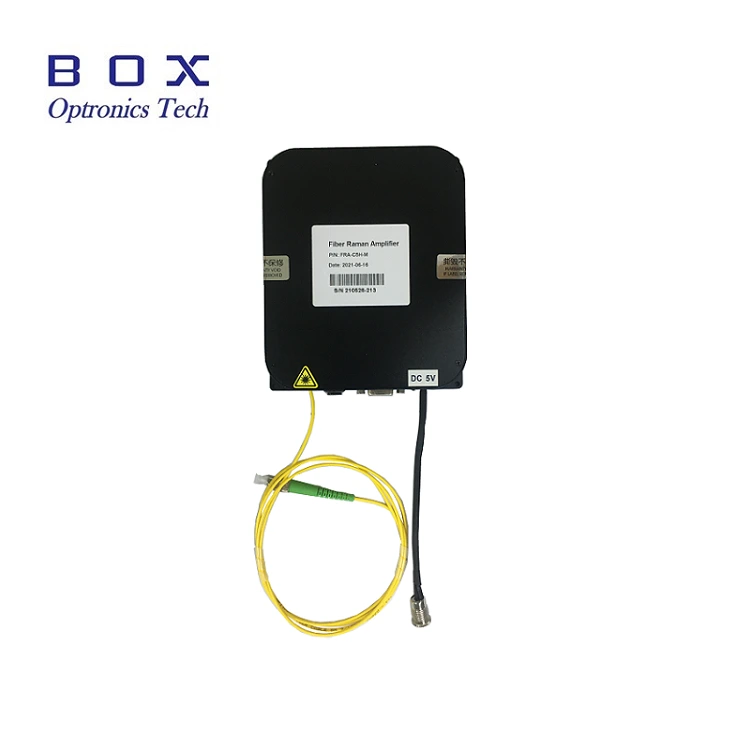

นี่คือแหล่งเลเซอร์ Raman Pump ขนาด 1457 นาโนเมตรที่มีไฟเบอร์ ตะแกรง Bragg ออกแบบมาสำหรับเครื่องขยายสัญญาณไฟเบอร์ Raman และเครื่องขยายสัญญาณไฟเบอร์แบบ Er-doped วงจรขับเคลื่อนที่ออกแบบอย่างมืออาชีพและการควบคุม TEC เพื่อความปลอดภัย การทำงานของเลเซอร์ กำลังเอาต์พุตที่เสถียร และสเปกตรัม ก็สามารถให้ได้ ในแพ็คเกจเดสก์ท็อปหรือโมดูลาร์ที่มีอินเทอร์เฟซการสื่อสาร RS-485 และ ซอฟต์แวร์ตรวจสอบสำหรับการรวมระบบ กำลังขับสูง 400mW กรุณาใช้ ด้วยพิกัดแรงดันไฟฟ้า ควบคุมอุณหภูมิ และความชื้น ให้ความร้อนได้ดี การกระจายตัว หลีกเลี่ยงการโอเวอร์โหลดเอาต์พุต และการปนเปื้อน
|
พารามิเตอร์ |
หน่วย |
ค่านิยม |
หมายเหตุ |
|
ความยาวคลื่นปฏิบัติการ |
นาโนเมตร |
1457±1 |
|
|
กำลังขับ |
เมกะวัตต์ |
400–450 |
|
|
ความไม่แน่นอนของพลังงาน (ระยะสั้น 15 นาที) |
เดซิเบล |
≤±0.02 |
|
|
ความไม่แน่นอนของพลังงาน (ระยะยาว 8 ชั่วโมง) |
เดซิเบล |
≤±0.05 |
|
|
ตัวเชื่อมต่อ |
- |
เอฟซี/เอพีซี |
|
|
ชนิดไฟเบอร์ |
- |
SMF-28e |
|
|
ขนาด |
มม |
195(ก)×220(ล)×120(ส) |
ตั้งโต๊ะ |
|
ขนาด |
มม |
150(ก)×125(ล)×20(ส) |
โมดูล |
|
แหล่งจ่ายไฟ |
V |
ไฟฟ้ากระแสสลับ 110~240V, <20W |
ตั้งโต๊ะ |
|
แหล่งจ่ายไฟ |
V |
กระแสตรง 5V/4A, <15W |
โมดูล |
|
การกระจายพลังงาน |
W |
≤60 |
|
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
|
อุณหภูมิในการจัดเก็บ |
℃ |
-40 ~ +85 |
|
● 400มิลลิวัตต์ กำลังขับสูง
● อำนาจและ เสถียรภาพทางสเปกตรัม
● ดีบี9 การสื่อสารแบบหญิง (RS485) เพื่อการรวมระบบที่ง่ายดาย
● รามัน เครื่องขยายสัญญาณไฟเบอร์
● กฟผ เครื่องขยายสัญญาณไฟเบอร์ Er-droped

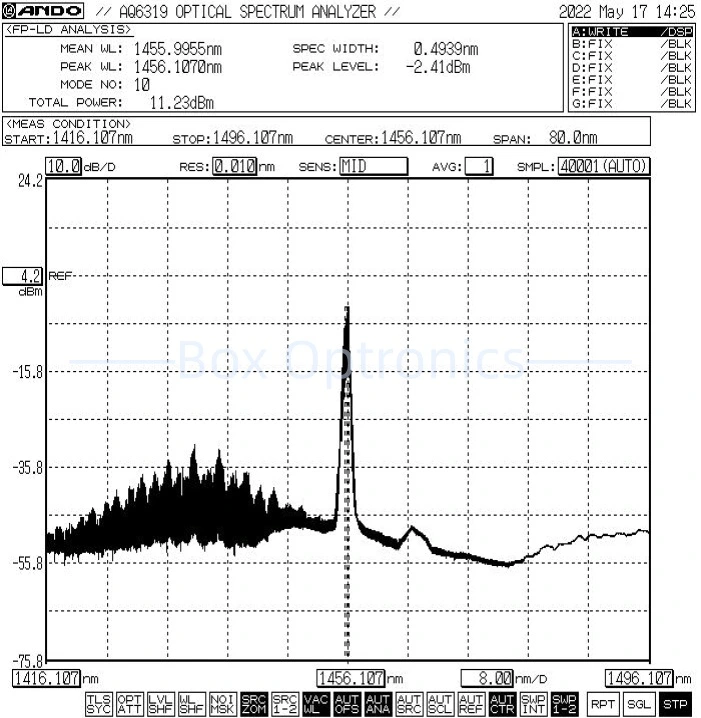

● สเปกตรัมทั่วไป: 1457nm, +/-1 ความคลาดเคลื่อน
● อุปกรณ์เสริมมาตรฐาน
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
แหล่งกำเนิดเลเซอร์ปั๊ม (โฮสต์โมดูล) |
1 |
|
2 |
สายข้อมูล USB-RS485 DB9 |
1 |
|
3 |
อะแดปเตอร์ไฟฟ้า (อุปกรณ์เสริม) |
1 |
|
4 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
ขั้นตอนที่ 1. การแกะกล่อง: ก่อนประกอบ ให้ตรวจสอบ อุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่ รวมถึงโมดูลแหล่งสัญญาณ Pump Laser, USB สายเคเบิลข้อมูล, อะแดปเตอร์ไฟฟ้า, รายงานผลการทดสอบ ฯลฯ
ขั้นตอนที่ 2. แหล่งจ่ายไฟ: เชื่อมต่อกับ DC แหล่งจ่ายไฟแบบสวิตชิ่งหรือแหล่งจ่ายไฟที่มีการควบคุมซึ่งตรงตามกำลังไฟ ข้อกำหนดด้านอุปทาน ใช้เฉพาะอะแดปเตอร์จ่ายไฟที่ตรงกันของแท้ (DC5V หรือ ดีซี12วี) อะแดปเตอร์จ่ายไฟที่ไม่เหมาะสมอาจทำให้แหล่งกำเนิดแสงเสียหายได้ (อะแดปเตอร์ไฟ จ่ายให้ตามมาตรฐานแรงดันไฟฟ้าในท้องถิ่น)
ขั้นตอนที่ 3 การเชื่อมต่อไฟเบอร์เอาต์พุต: เปิด ฝาครอบกันฝุ่นที่ขั้วต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบผิวหน้าปลายไฟเบอร์ และ เชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบ หลังจากยืนยันแล้วว่าไม่มีมลพิษและความเสียหาย
Setp4.เชื่อมต่อกับคอมพิวเตอร์โฮสต์: ใช้ สายเคเบิลข้อมูล USB-RS485 DB9 เพื่อเชื่อมต่อแหล่งเลเซอร์ Raman Pump 1457nm และ คอมพิวเตอร์; คอมพิวเตอร์จะต้องติดตั้งไดรเวอร์พอร์ตอนุกรมเฉพาะก่อน ระบุสายเคเบิลข้อมูลพอร์ตอนุกรม USB-RS485 มิฉะนั้นคอมพิวเตอร์โฮสต์ ซอฟต์แวร์และโมดูลแหล่งกำเนิดแสงไม่สามารถเชื่อมต่อได้อย่างถูกต้องและ สื่อสาร โปรดสอบถามคนขับจาก Box Optronics

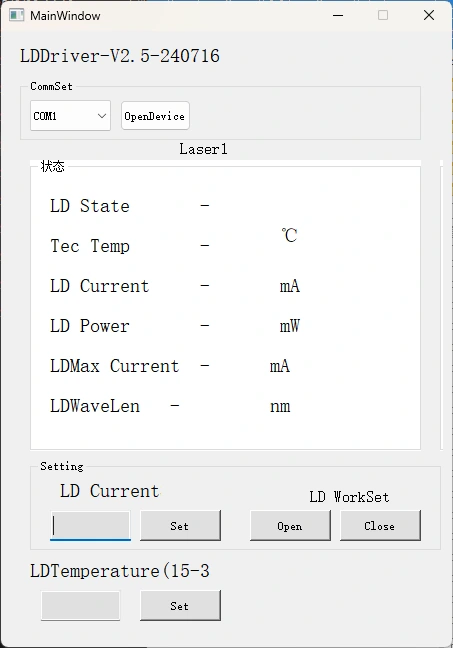

ซอฟต์แวร์ Step5.Control: Box Optronics ให้คำสั่งอนุกรมหรือซอฟต์แวร์พีซี ควบคุมกระแส LD และอุณหภูมิ LD ของ Raman Pump Laser ขนาด 1457 นาโนเมตร แหล่งที่มา เลือกพอร์ตที่ถูกต้อง ตั้งค่ากระแสและอุณหภูมิ จากนั้นคลิก ปุ่มเปิด (เพื่อป้องกันความเสียหาย ให้เพิ่มกระแสไฟของไดรฟ์อย่างช้าๆ ที่ การดำเนินการเบื้องต้น อย่าจ่ายกระแสเต็มทันที)
ขั้นตอนที่ 6.หลังการใช้งาน คลิกปุ่มปิด ปิดแหล่งจ่ายไฟ และตัดการเชื่อมต่อ การเชื่อมต่อไฟเบอร์
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
มิติ |
|
บีแอลดี |
-XXX |
-XX |
XX |
-XX |
-เอ็กซ์ |
|
แหล่งเลเซอร์ปั๊ม |
1457:1457นาโนเมตร 1480:1480นาโนเมตร |
4 ชม.: 400 มิลลิวัตต์ |
เอสเอ็ม: SMF-28e |
เอฟเอ:เอฟซี/เอพีซี SA:เซาท์แคโรไลนา/APC อื่น |
ม: โมดูล B:แบบตั้งโต๊ะ |
เช่น BSLD-1457-4HSM-FA-M
(ข้อมูลการสั่งซื้อ: แหล่งเลเซอร์ Raman Pump 1457nm, เอาต์พุต 400mW กำลังไฟพร้อมไฟเบอร์ SMF-28e, ขั้วต่อ FC/APC, แพ็คเกจโมดูล)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10-15 วันทำการ (ถ้ามี. บางส่วนในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● ไม่แนะนำให้ใส่หรือถอดไฟเบอร์ออปติกบ่อยๆ ขั้วต่อทั้งขาเข้าและขาออกเพื่อป้องกันฝุ่น การปนเปื้อนซึ่งอาจนำไปสู่การสูญเสียการแทรกที่เพิ่มขึ้นหรือการเผาไหม้ของ ใบหน้าปลายขั้วต่อไฟเบอร์
● ทำความสะอาดขั้วต่อไฟเบอร์โดยใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย และตรวจสอบด้วย a เครื่องตรวจจับใบหน้าปลายไฟเบอร์ก่อนการเชื่อมต่อ เชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์เสมอ ไม่มีไฟฟ้าเพื่อหลีกเลี่ยงการไหม้ที่ใบหน้า ขั้วต่อสายไฟเบอร์ออปติกจะต้องมี ปกคลุมไปด้วยหมวกกันฝุ่น
● หากจำเป็นต้องเชื่อมต่อไฟเบอร์เอาท์พุตกับไฟเบอร์อื่น แสดงว่าเชื่อมต่อแล้ว แนะนำให้ใช้เครื่องต่อเชือกฟิวชั่น
● โปรดใช้ความระมัดระวังต่อความชื้น ฝุ่น และการกัดกร่อน เก็บ ในที่แห้ง
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
