1. บทนำของ เลเซอร์คู่ไฟเบอร์ LAN-WDM 10mW
2. ข้อมูลจำเพาะทางเทคนิค
3. คุณสมบัติผลิตภัณฑ์
4. การใช้งานทั่วไป
5. รายละเอียดสินค้า
6. ข้อมูลการสั่งซื้อ
7. เอกสารข้อมูล
8. เงื่อนไขการเสนอราคาและการชำระเงิน
9. เวลานำ
10. หมายเหตุการดำเนินงาน
11. การประกันคุณภาพและ บริการหลังการขาย

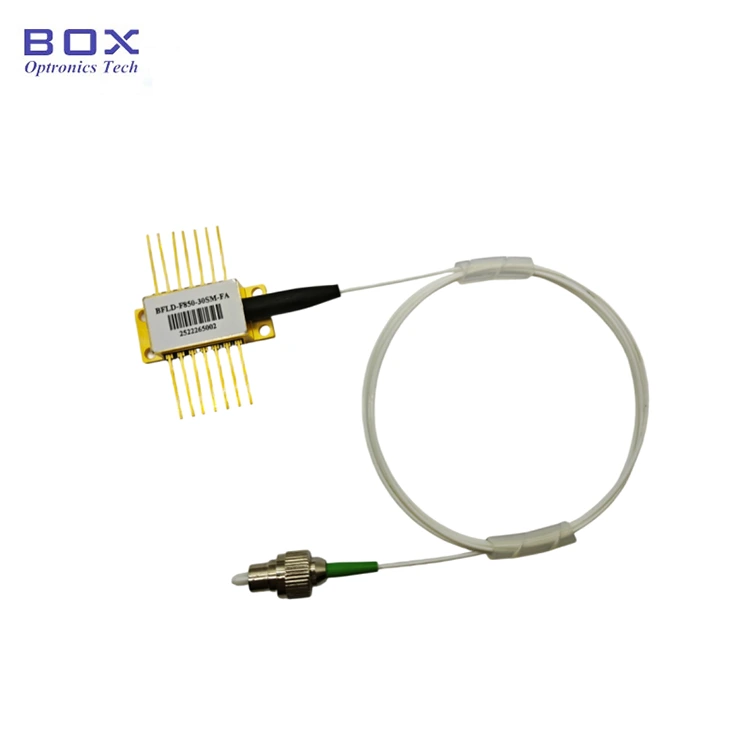

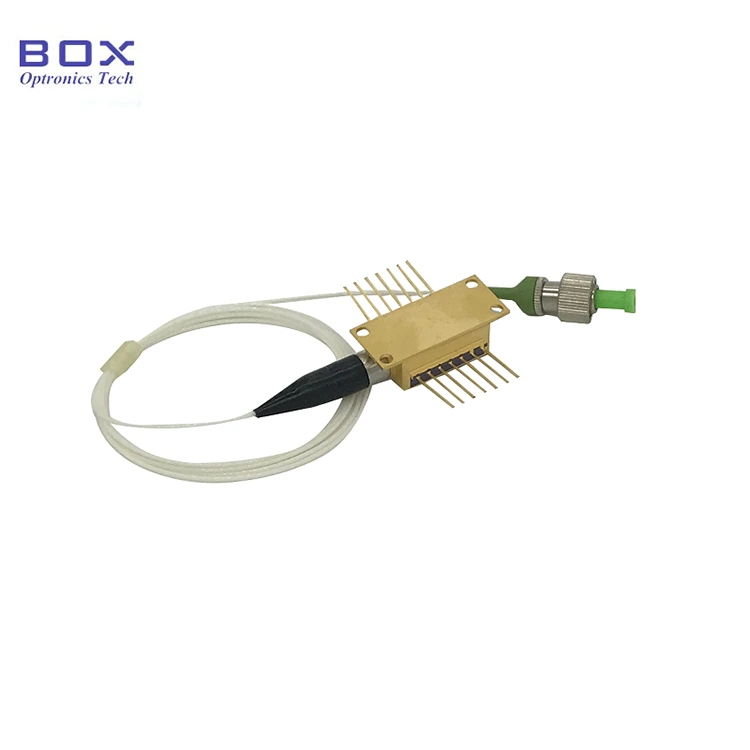

นี่คือเลเซอร์คู่ไฟเบอร์ LAN-WDM 10mW พร้อมด้วย แพ็คเกจผีเสื้อ 14 พินมาตรฐานอุตสาหกรรมที่รวม TEC ในตัว ตัวแยกแสงและเทอร์มิสเตอร์ มีกำลังเอาท์พุตสูงถึง 10mW, +/-1 นาโนเมตร ความทนทานต่อความยาวคลื่นและกระแสกระแสต่ำ เหมาะอย่างยิ่งสำหรับระบบ C/DWDM เซ็นเซอร์ไฟเบอร์ออปติก และการประยุกต์ใช้แหล่งเลเซอร์
|
พารามิเตอร์ |
เครื่องหมาย |
เงื่อนไข |
นาที. |
ประเภท |
สูงสุด |
หน่วย |
|
ความยาวคลื่นตรงกลาง |
เลค |
TL=15~35℃ ตามน้ำหนักจริง |
เลค-1 |
เลค |
แลค+1 |
นาโนเมตร |
|
กำลังขับออปติคัล |
ปณ |
TL=15~35℃ ตามน้ำหนักจริง |
10 |
- |
- |
เมกะวัตต์ |
|
เกณฑ์ปัจจุบัน |
ไอทีเอช |
ซีดับบลิว |
- |
9 |
13 |
มิลลิแอมป์ |
|
LD ไปข้างหน้าปัจจุบัน |
ถ้า |
PF = กำลังไฟพิกัด |
- |
80 |
100 |
มิลลิแอมป์ |
|
LD แรงดันไปข้างหน้า |
วีเอฟ |
PF=กำลังพิกัด |
- |
- |
1.5 |
V |
|
การปราบปรามโหมดด้านข้าง อัตราส่วน |
สสส |
ซีดับบลิว |
35 |
40 |
- |
เดซิเบล |
|
การแยกแสง |
- |
-10 < TC < +70 ℃ |
30 |
35 |
- |
เดซิเบล |
|
ตรวจสอบการตอบสนอง |
IM/PF |
- |
- |
1 |
20 |
ไมโครเอ/มิลลิวัตต์ |
|
ตรวจสอบการตอบสนอง ความมั่นคง |
- |
- |
- |
- |
20 |
% |
|
ติดตามกระแสมืด |
บัตรประจำตัวประชาชน |
วีพีดี=5V |
- |
- |
50 |
นา |
|
กระแสเทค |
ไอเทค |
ค่าทีแอล = 25°C, ทีซี = 70°C |
- |
0.6 |
2.0 |
A |
|
แรงดันไฟฟ้า TEC |
วีเทค |
ค่าทีแอล = 25°C, ทีซี = 70°C |
- |
1.3 |
3.5 |
V |
|
การใช้พลังงานเทค |
P |
ทีซี = 75℃ |
- |
- |
5 |
W |
|
ความต้านทานของเทอร์มิสเตอร์ |
รท |
ทีซี = 25℃ |
9.5 |
10 |
10.5 |
โคห์ม |
|
เทอร์มิสเตอร์ B คงที่ |
บีทีเอช |
ทีซี = 25℃ |
- |
3900 |
- |
K |
|
คลื่น. อุณหภูมิ ค่าสัมประสิทธิ์ |
∆เล/∆T |
0°C <เคส< 65°C |
- |
- |
0.09 |
นาโนเมตร/℃ |
|
คลื่น. ค่าสัมประสิทธิ์ปัจจุบัน |
∆เล/∙ |
20°C |
0.07 |
- |
0.12 |
นาโนเมตร/มิลลิแอมป์ |
● มัลติควอนตัม เลเซอร์แบบกระจายข้อเสนอแนะ (DFB) อย่างดี (MQW)
● เอสเอ็มไฟเบอร์ หรือผมเปียไฟเบอร์ PM
● กำลังขับ 10mW;
● 14 พิน แพ็คเกจ BTF พร้อม TEC, ตัวแยกแสง, เทอร์มิสเตอร์และมอนิเตอร์ PD
●
ระบบ C/DWDM;
● แหล่งกำเนิดเลเซอร์
● ระบบ CATV;
● เซ็นเซอร์ไฟเบอร์ออปติก
● หมายเลขช่องและความยาวคลื่น
|
หมายเลขช่อง |
แลค(นาโนเมตร) |
หมายเลขช่อง |
แลค(นาโนเมตร) |
หมายเลขช่อง |
แลค(นาโนเมตร) |
|
LA01 |
1266.50 |
แอลเอ08 |
1296.50 |
แอลเอ15 |
1315.50 |
|
แอลเอ02 |
1271.50 |
ล.09 |
1301.50 |
แอลเอ16 |
1320.50 |
|
แอล03 |
1276.50 |
LA10 |
1304.58 |
แอลเอ17 |
1325.50 |
|
แอลเอ04 |
1281.50 |
แอลเอ11 |
1306.85 |
แอลเอ18 |
1330.50 |
|
แอลเอ05 |
1286.50 |
แอลเอ12 |
1309.14 |
แอลเอ19 |
1335.50 |
|
แอลเอ06 |
1286.66 |
แอลเอ13 |
1310.50 |
แอลเอ20 |
1340.50 |
|
แอลเอ07 |
1291.50 |
แอลเอ14 |
1311.43 |
แอลเอ21 |
1345.50 |

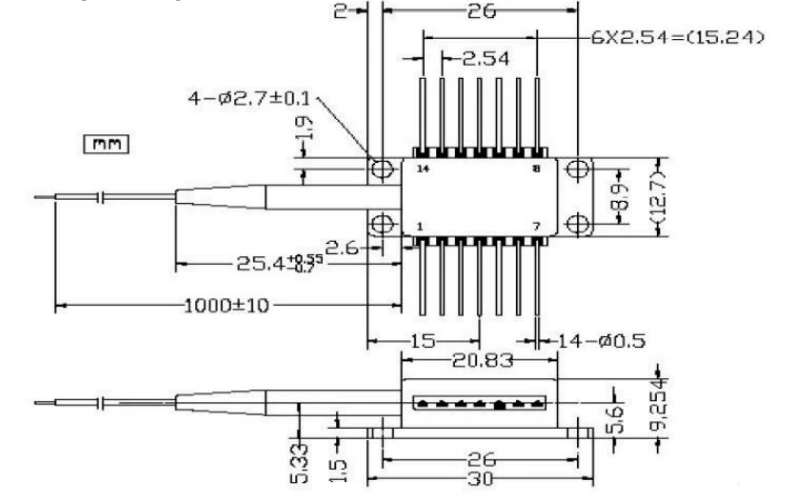

● การวาดภาพแพ็คเกจ (หน่วย: มม.):

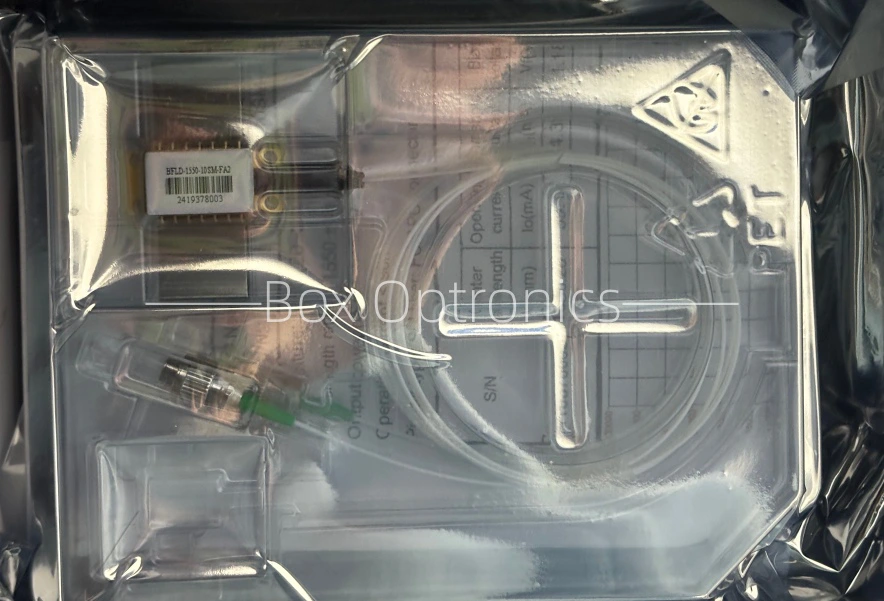

● ตัวอย่างการบรรจุ
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
เลเซอร์คู่ไฟเบอร์ LAN-WDM 10mW |
1 |
|
2 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
PIN ออก |
|
บีเอฟแอลดี |
-LAXX |
-XX |
XX |
-XX |
X |
|
เดเอฟเบ เลเซอร์ |
LA01:1266.50นาโนเมตร LA02:1271.50นาโนเมตร |
10:10มิลลิวัตต์ ปรับแต่ง |
เอสเอ็ม:โหมดเดี่ยว PM: การรักษาโพลาไรซ์ |
เอฟเอ: เอฟซี/เอพีซี SA: เซาท์แคโรไลนา/เอพีซี อื่น |
NULL: ประเภท 1 2: ประเภท 2 |
เช่น BFLD-LA13-10SM-FA
(ข้อมูลการสั่งซื้อ: เลเซอร์คู่ไฟเบอร์ LAN-WDM 10mW, ผีเสื้อ 14 พิน แพ็คเกจ, 1310.50nm, กำลังเอาต์พุต 10mW, พร้อมไฟเบอร์ SM, ขั้วต่อ FC/APC, ประเภท 1 ปักหมุดออก)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต จึงถือปฏิบัติอย่างเคร่งครัด จำเป็นต้องมีมาตรการป้องกันไฟฟ้าสถิตระหว่างการบรรจุ การคมนาคมและการใช้งาน นอกจากนี้ ต้องมีมาตรการป้องกันเพื่อป้องกัน แหล่งจ่ายไฟกระชาก เนื่องจากการไม่ทำเช่นนั้นอาจส่งผลให้เกิดความเสียหายถาวรกับ อุปกรณ์ (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อสายดินอย่างเหมาะสมและสวมอุปกรณ์ป้องกันไฟฟ้าสถิต สายรัดข้อมือ)
● ตรวจสอบความเสถียรของวงจรการทำงานของผลิตภัณฑ์เพื่อป้องกัน ความเสียหายที่เกิดจากกระแสพัลส์
● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด
● เมื่อใช้อุปกรณ์ ให้ปฏิบัติตามแรงดันไฟฟ้าที่ใช้งานและอย่างเคร่งครัด ช่วงปัจจุบันที่ระบุในแผ่นข้อมูล พารามิเตอร์หลัก รวมถึง Ith (กระแสขั้นต่ำ), Iop max (กระแสไฟใช้งานสูงสุด), Vop max (กระแสสูงสุด แรงดันไฟฟ้าที่ใช้งาน) และ γc (ความยาวคลื่นกลาง) ควรอ้างอิง โดยเฉพาะในรายงานการทดสอบที่ให้ไว้ ณ เวลาที่จัดส่ง หมายเหตุ: การดำเนินการ เกินกว่าพิกัดสูงสุดที่แน่นอนอาจทำให้อุปกรณ์เสียหายอย่างถาวร
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
