โมดูลเลเซอร์ไดโอดเลเซอร์ DFB ขนาด 1030nm 50mW

สารบัญ

1. การแนะนำของ 1,030nm โมดูลเลเซอร์ไดโอดเลเซอร์ DFB ขนาด 50mW

2. ข้อมูลจำเพาะทางเทคนิค

3. คุณสมบัติผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูลและแผ่นทดสอบ

8. เงื่อนไขการเสนอราคาและการชำระเงิน

9. เวลานำ

10. หมายเหตุการดำเนินงาน

11. การประกันคุณภาพและ บริการหลังการขาย

แนะนำผลิตภัณฑ์

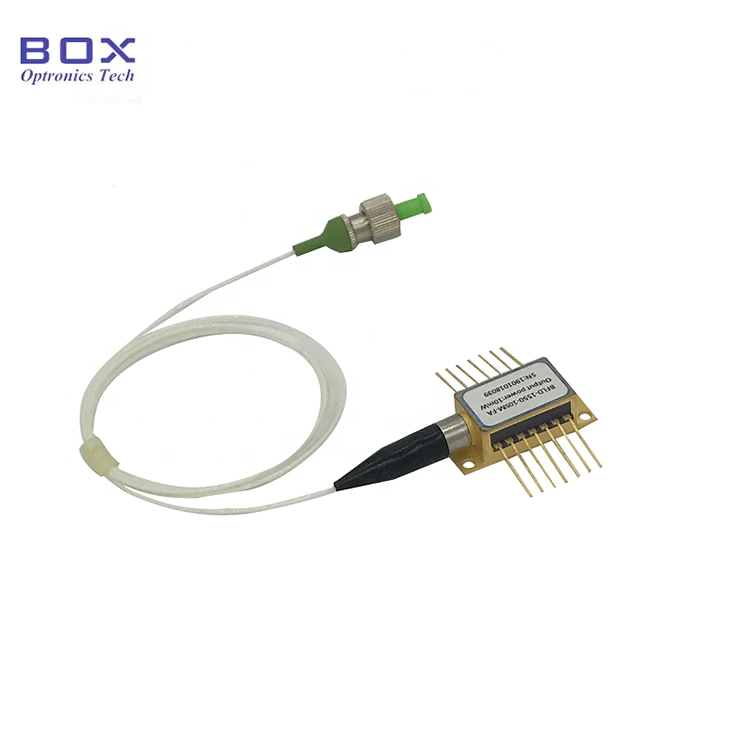

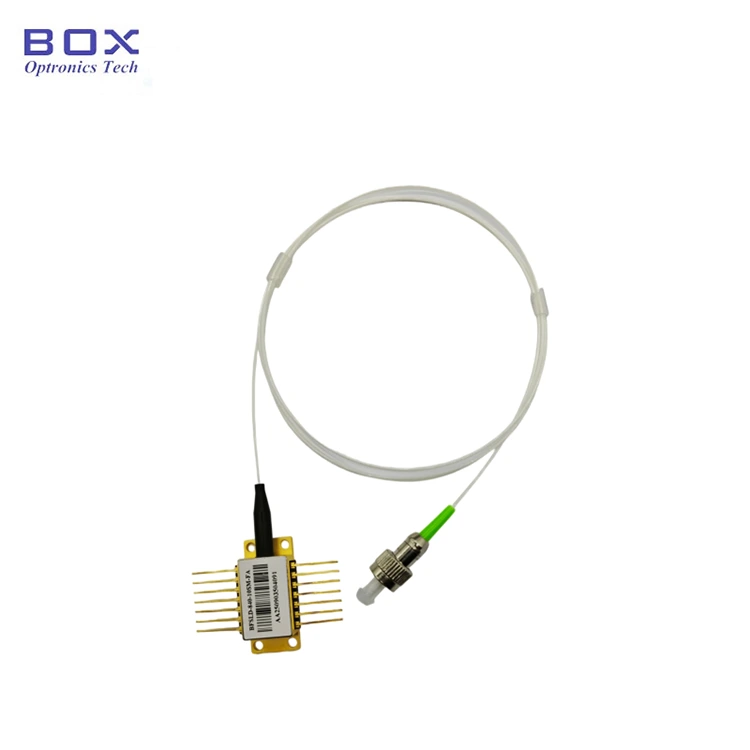

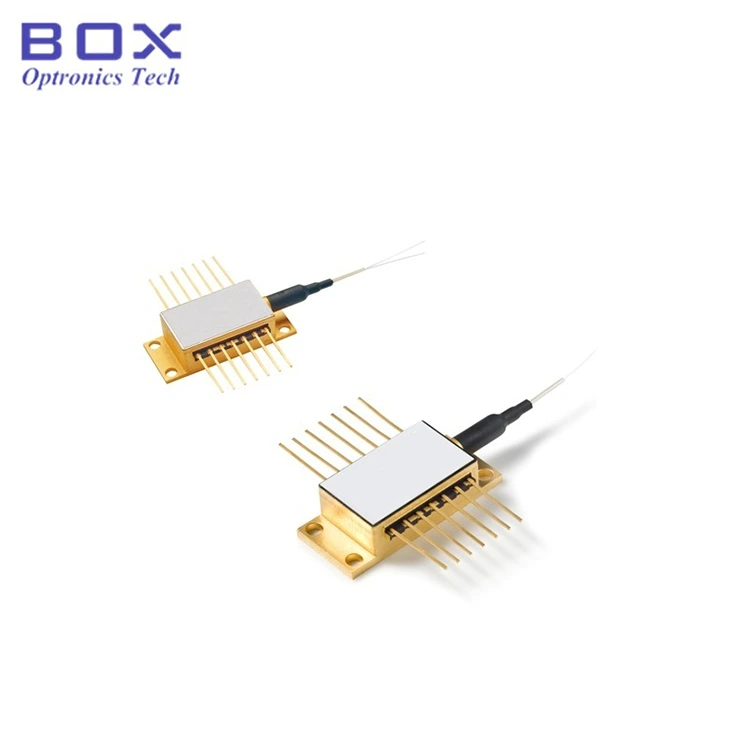

โมดูลเลเซอร์ไดโอด DFB ขนาด 1030nm 50mW เป็นแบบสุญญากาศ ปิดผนึกในแพ็คเกจผีเสื้อ 14 พิน รองรับการทำงานแบบ CW หรือแบบพัลส์ และ ผสานรวมตัวทำความเย็น TEC และเทอร์มิสเตอร์เพื่อให้ได้สเปกตรัมที่เสถียร เหมาะสำหรับสเปกโทรสโกปี โทรคมนาคม การส่องสว่าง และการตรวจจับ ก่อนที่จะเปิดเครื่อง ให้เปิดใช้งานตัวทำความเย็น TEC ก่อน แล้วจ่ายไฟทีละน้อยเพื่อป้องกันไม่ให้ชิปร้อนเกินไปหรือ กลายเป็นภาระมากเกินไป

ข้อมูลจำเพาะของผลิตภัณฑ์

คุณสมบัติผลิตภัณฑ์

● เลเซอร์ป้อนกลับแบบกระจาย

● CW หรือการดำเนินการแบบพัลส์

● จอภาพ PD ในตัว, เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกและเทอร์มิสเตอร์;

● ขั้วต่อ FC/APC เสริม

การใช้งานผลิตภัณฑ์

● สเปกโทรสโกปี;

● โทรคมนาคม;

● ไฟส่องสว่าง;

● การตรวจจับ

สินค้า รายละเอียด

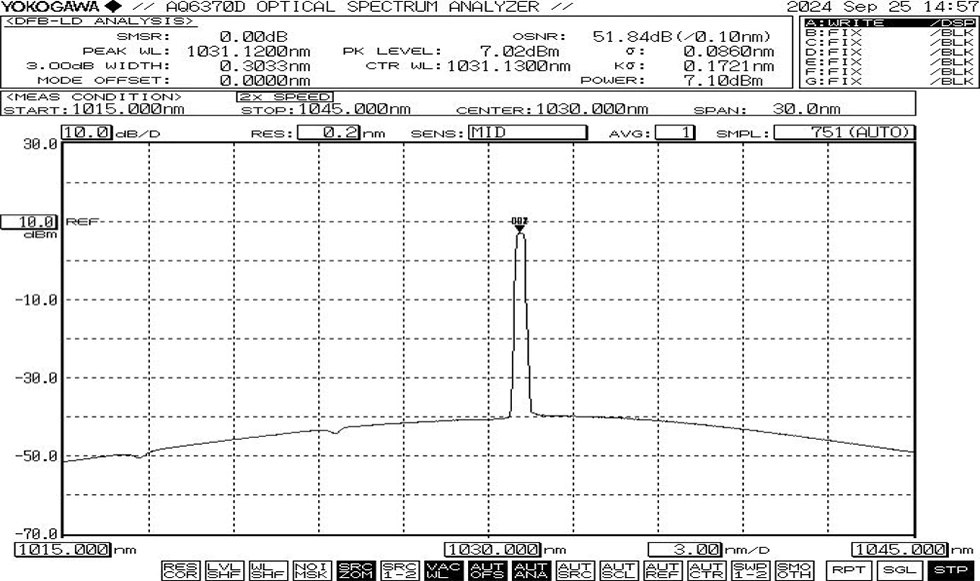

● สเปกตรัมทั่วไป: 1030nm, +/-2nm WL ความอดทน

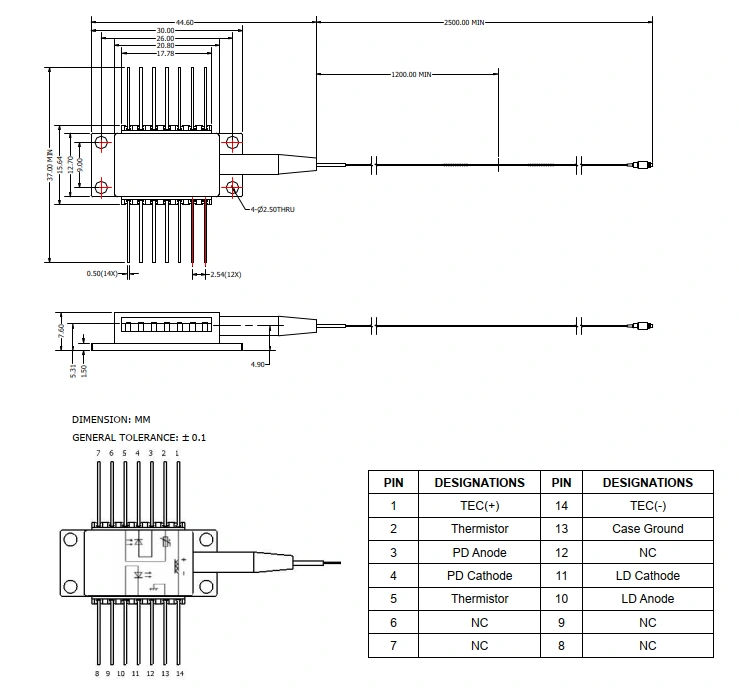

● การวาดแพ็คเกจและคำจำกัดความของพินเอาท์ (หน่วย: มม.)

คำถามที่พบบ่อย

(1)ใช่หรือไม่ สามารถปรับความยาวคลื่นโดยการเปลี่ยนอุณหภูมิได้หรือไม่? อะไรคือ ค่าสัมประสิทธิ์?

--ความยาวคลื่น/ค่าสัมประสิทธิ์อุณหภูมิ 0.01nm/℃

(2)อะไรคือ ชนิดไฟเบอร์?

--Corning HI1060 ,NA=0.14 ,MFD=6.2um@1060nm.

(3)อะไรคือ ช่วงปรับกำลังได้?

--10~100%

(4)คุณ มีท่อป้องกันและขั้วต่อสำหรับ LD หรือไม่?

--ใช่. ท่อหลวม 900um และ FC/APC เป็นอุปกรณ์เสริม

การสั่งซื้อ ข้อมูล

เช่น BFLD-D1030-50SM-FA

(ข้อมูลการสั่งซื้อ: 1030nm 50mW DFB Laser Diode Module, ผีเสื้อ แพ็คเกจพร้อมไฟเบอร์ SM, ขั้วต่อ FC / APC)

สำหรับข้อกำหนดเฉพาะอื่นๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูลและ ใบทดสอบ

เอกสารข้อมูล

ใบทดสอบ

เงื่อนไขการเสนอราคาและ การชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

การดำเนินงาน หมายเหตุ

● เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง ทำ อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้

● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด

● หากพินจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เป็นเช่นนั้น เกิน 260°C และเวลาในการบัดกรีต้องไม่เกิน 10 วินาที โดยเฉพาะ ต้องให้ความสนใจกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งจะต้องถูกต้อง ต่อสายดิน

● เมื่อใช้อุปกรณ์ ให้ปฏิบัติตามแรงดันไฟฟ้าที่ใช้งานและอย่างเคร่งครัด ช่วงปัจจุบันที่ระบุในแผ่นข้อมูล พารามิเตอร์หลัก รวมถึง Ith (กระแสขั้นต่ำ), Iop max (กระแสไฟใช้งานสูงสุด), Vop max (กระแสสูงสุด แรงดันไฟฟ้าที่ใช้งาน) และ γc (ความยาวคลื่นกลาง) ควรอ้างอิง โดยเฉพาะในรายงานการทดสอบที่ให้ไว้ ณ เวลาที่จัดส่ง หมายเหตุ: การดำเนินการ เกินกว่าพิกัดสูงสุดที่แน่นอนอาจทำให้อุปกรณ์เสียหายอย่างถาวร

การประกันคุณภาพและ บริการหลังการขาย

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
