เลเซอร์ DWDM DFB ขนาด 1550.12 นาโนเมตร

ภาพรวมผลิตภัณฑ์-1550.12nm DWDM DFB Laser

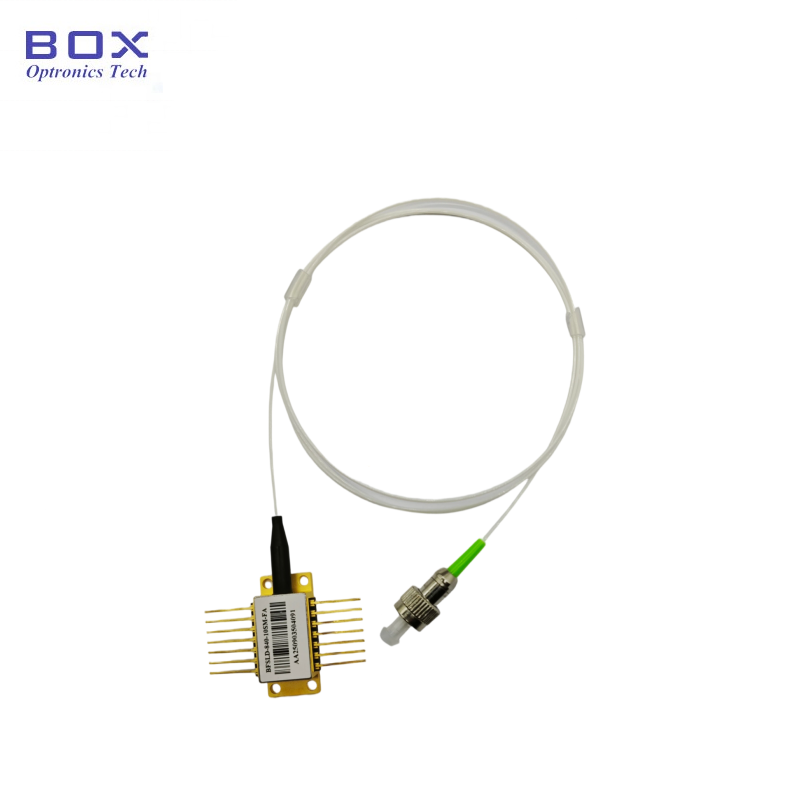

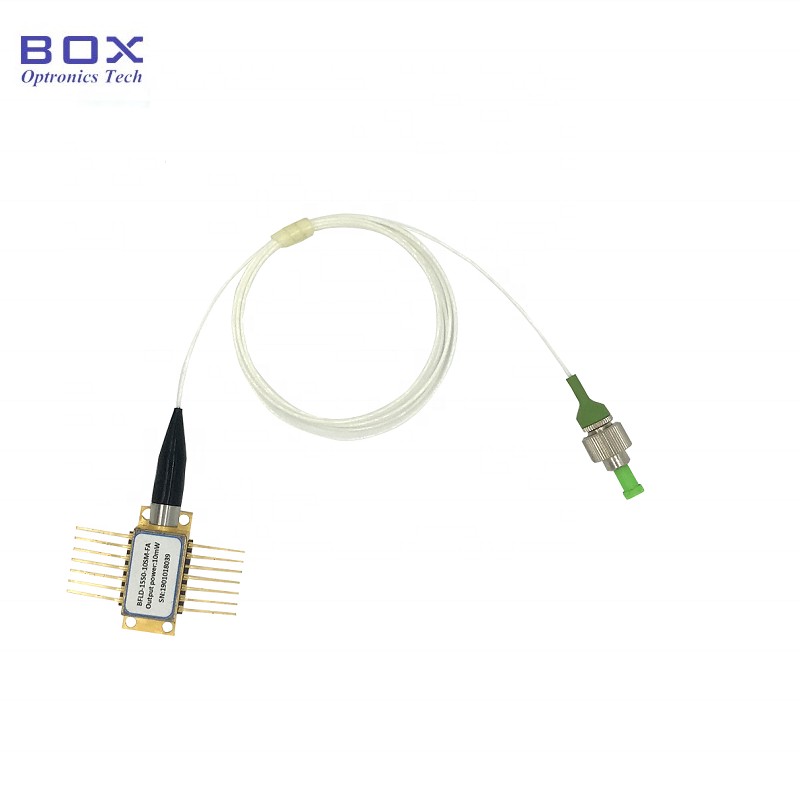

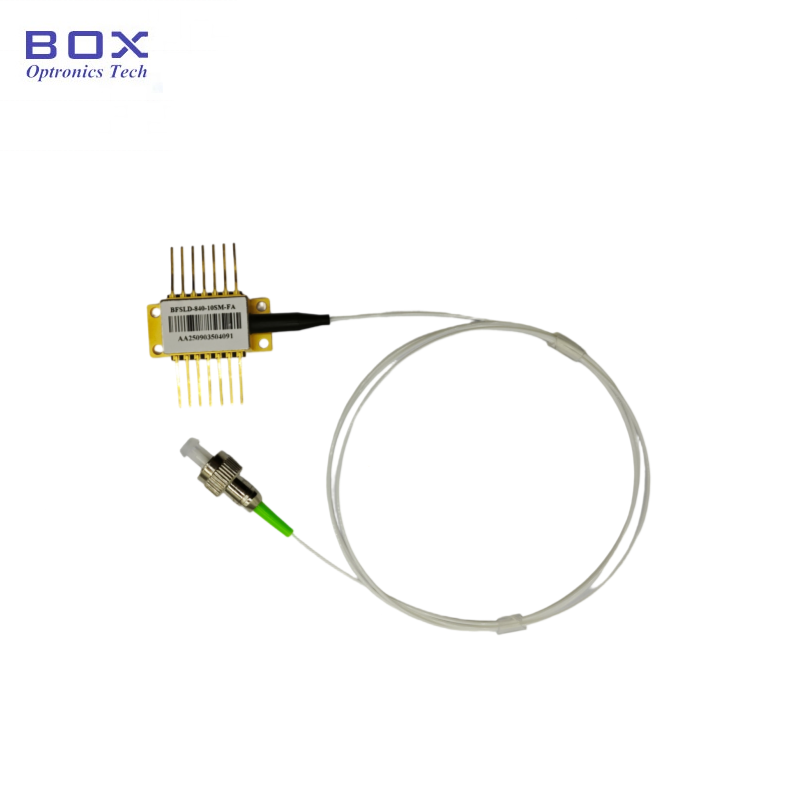

เลเซอร์ DWDM DFB Laser ขนาด 1550.12 นาโนเมตร (รุ่น BFLD-CH34-XXSM-FA, ITU Grid Channel 34) เป็นเลเซอร์ไดโอดแบบป้อนกลับแบบกระจายบรรจุหีบห่อแบบผีเสื้อ 14 พิน ซึ่งออกแบบมาเป็นพิเศษสำหรับการส่งผ่าน CATV แบบอะนาล็อกและแอปพลิเคชันการสื่อสารแบบออปติคอล DWDM การทำงานที่ความยาวคลื่นกริด ITU มาตรฐาน 1550.12 นาโนเมตร อุปกรณ์นี้ให้กำลังเอาต์พุตแสง 10mW หรือ 20mW ผ่านไฟเบอร์แบบรักษาโหมดเดี่ยวหรือแบบโพลาไรซ์พร้อมขั้วต่อ FC/APC

ตั้งอยู่ในแพ็คเกจผีเสื้อ 14 พินสุญญากาศพร้อมตัวแยกวงจร ตัวทำความเย็นเทอร์โมอิเล็กทริก (TEC) เทอร์มิสเตอร์ 10kΩ และโฟโตไดโอดสำหรับมอนิเตอร์ เลเซอร์ให้การรักษาเสถียรภาพของอุณหภูมิและพลังงานตลอดช่วงอุณหภูมิการทำงาน -40°C ถึง +85°C เต็มที่ มีการกำหนดค่า pinout สองแบบ (ประเภท 1 และประเภท 2) เพื่อให้เข้ากันได้กับการออกแบบบอร์ดระบบที่แตกต่างกัน

คุณสมบัติหลัก-1550.12nm DWDM DFB Laser

· ความยาวคลื่นกริด ITU มาตรฐาน: 1550.12nm (ช่อง 34) ช่วง CH18–CH64 เต็มรูปแบบหรือไม่ก็ได้

· กำลังเอาต์พุตแสงสูง:10mW หรือ 20mW

· การออกแบบชิปอะนาล็อกขั้นสูงที่ปรับให้เหมาะสมสำหรับการส่งสัญญาณ CATV

· อัตราส่วนการปราบปรามโหมดด้านข้างสูง: SMSR ≥30dB

· ตัวแยกแสงในตัว: การแยก ≥30dB @25°C

· การสูญเสียการส่งคืนแสงสูง: ≥40dB

· แบนด์วิดธ์การมอดูเลตกว้าง: โดยทั่วไป 2.5GHz

· แพ็คเกจปีกผีเสื้อสุญญากาศ 14 พินพร้อม TEC และเทอร์มิสเตอร์ในตัว

· โฟโตไดโอดของจอภาพในตัวสำหรับการตรวจสอบพลังงาน

· ตัวเลือกไฟเบอร์: ไฟเบอร์แบบรักษาโพลาไรซ์แบบโหมดเดียว SMF-28e หรือ PMF-1550

· ขั้วต่อ FC/APC มาตรฐาน ผมเปีย 1.0 ม. (ท่อหลวม900μm)

· ช่วงอุณหภูมิการทำงานกว้าง: -40°C ถึง +85°C

· การกำหนดค่า pinout สองแบบ (ประเภท 1 / ประเภท 2) เพื่อความยืดหยุ่นในการออกแบบ

การใช้งานทั่วไป-1550.12nm DWDM DFB Laser

· เครือข่ายออกอากาศ CATV และระบบส่งสัญญาณส่วนหัว

· เครือข่ายที่มีทรัพยากรไฟเบอร์จำกัด (มัลติเพล็กซ์ความยาวคลื่น)

· ฮับเคเบิลทีวีและอุปกรณ์กระจายสัญญาณ

· โมดูลตัวส่งสัญญาณแบบออปติคอลสำหรับ RF-over-fiber แบบอะนาล็อก

· เครื่องมือวัดและทดสอบไฟเบอร์ออปติก

· การกระจายสัญญาณดาวเทียมและ RF บนไฟเบอร์

· การวิจัยและพัฒนาในห้องปฏิบัติการสื่อสารด้วยแสง

· บูรณาการ OEM เข้ากับ CATV และอุปกรณ์โทรคมนาคม

ข้อมูลจำเพาะของผลิตภัณฑ์-1550.12nm DWDM DFB Laser

คะแนนสูงสุดที่แน่นอน

ลักษณะทางแสงและไฟฟ้า (T = 25°C, IF = IOP)

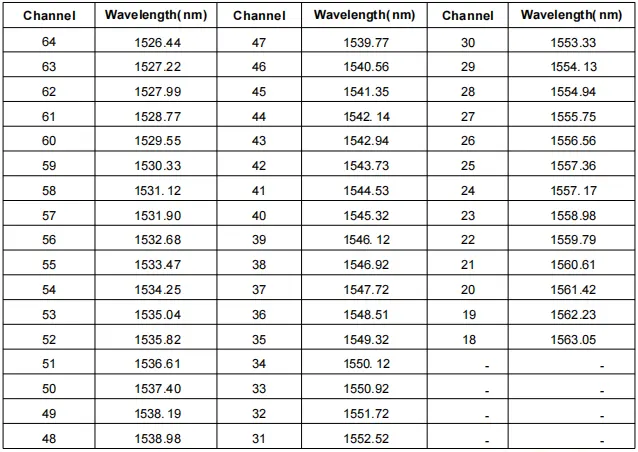

การอ้างอิงความยาวคลื่นกริด ITU (ช่องที่เลือก)

หมายเหตุ: ช่องกริด ITU แบบเต็ม CH18–CH64 (1526.44nm–1563.05nm) มีให้บริการตามคำขอ

ข้อมูลจำเพาะของใยแก้วนำแสง-1550.12nm DWDM DFB Laser

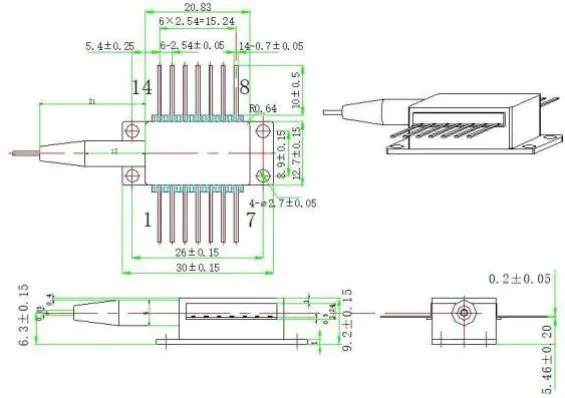

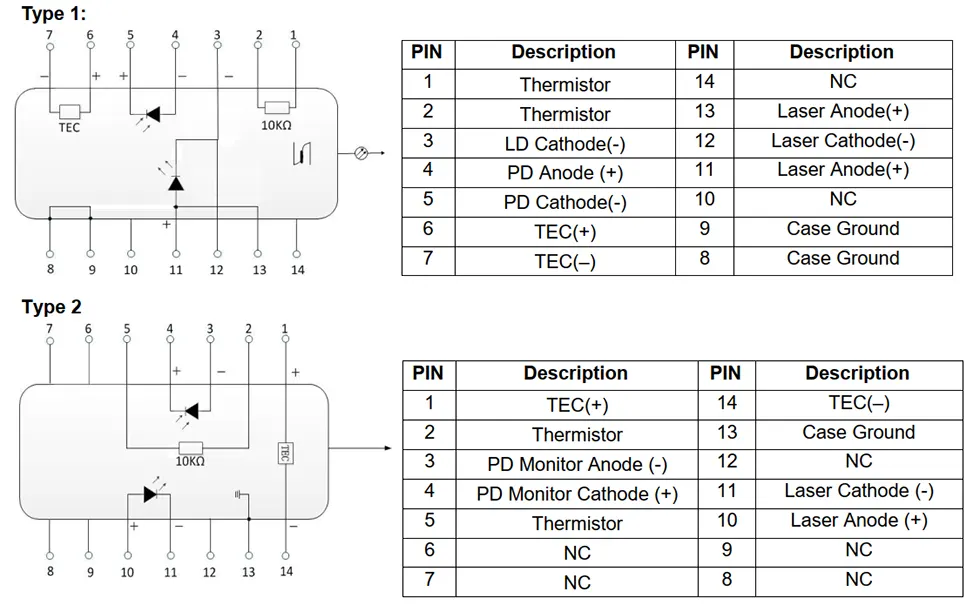

คำจำกัดความของแพ็คเกจและพิน - 1550.12nm DWDM DFB Laser

ข้อมูลการสั่งซื้อ-1550.12nm DWDM DFB Laser

ศัพท์เฉพาะรุ่น

BFLD - XXXX - XX - XX - XX (-X)

ตัวอย่าง: BFLD-CH34-10SM-FA

เหตุใดจึงเลือกเลเซอร์ Box Optronics DWDM DFB

· เทคโนโลยีชิปเลเซอร์ DFB ที่ได้รับการพิสูจน์แล้วพร้อมการออกแบบที่ปรับให้เหมาะสมที่สุดแบบอะนาล็อกสำหรับการใช้งาน CATV

· การทดสอบการทำงานและการคัดกรองการเบิร์นอิน 100% ก่อนจัดส่ง

· รองรับความยาวคลื่นกริด ITU เต็มรูปแบบ (CH18–CH64) พร้อมความทนทานต่อความยาวคลื่นที่แคบ

· ราคาที่แข่งขันได้ด้วยการจัดหาโดยตรงจากโรงงาน

· ปริมาณการสั่งซื้อที่ยืดหยุ่น — รองรับทั้งต้นแบบ R&D และการผลิตตามปริมาณ

· ตัวเลือกการปรับแต่งสำหรับความยาวคลื่น กำลัง ประเภทไฟเบอร์ ตัวเชื่อมต่อ และการกำหนดค่าพิน

· เสถียรภาพด้านการจัดหาในระยะยาวสำหรับการปรับใช้เครือข่าย CATV และโปรแกรมการผลิต

· บรรจุภัณฑ์แบบปีกผีเสื้อสุญญากาศพร้อม TEC ในตัวเพื่อการทำงานที่อุณหภูมิกว้างที่เชื่อถือได้

· จัดส่งระหว่างประเทศผ่าน DHL/UPS/FedEx พร้อมการติดตามเต็มรูปแบบ

คำถามที่พบบ่อย (FAQ)

ถาม: เลเซอร์ DWDM DFB นี้และเลเซอร์ DFB มาตรฐานแตกต่างกันอย่างไร

ตอบ: เลเซอร์ DFB ของ ITU-grid นี้รวมการควบคุมความยาวคลื่นที่แม่นยำเข้ากับประสิทธิภาพที่ปรับให้เหมาะสมกับ CATV แบบอะนาล็อก มีการออกแบบชิปเลเซอร์ที่ปรับให้เหมาะสมสำหรับอัตราส่วนพาหะต่อเสียงรบกวน (CNR) สูง ประสิทธิภาพการบิดเบือนต่ำ (CSO/CTB) และเอาต์พุตออปติคอลที่เสถียร

เมื่อเปรียบเทียบกับเลเซอร์ DFB มาตรฐานที่ออกแบบมาสำหรับการสื่อสารด้วยแสงแบบดิจิทัลเป็นหลัก เลเซอร์ CATV DFB ได้รับการปรับให้เหมาะสมเป็นพิเศษสำหรับการใช้งานการปรับแบบอะนาล็อก ซึ่งประสิทธิภาพเชิงเส้นและสัญญาณรบกวนมีความสำคัญ

ถาม: ความยาวคลื่นกริด ITU ที่มีอยู่มีอะไรบ้าง

ตอบ: เรานำเสนอความยาวคลื่นกริด ITU-T ตั้งแต่ CH18 (1563.05nm) ถึง CH64 (1526.44nm) ครอบคลุมช่อง C-band DWDM ที่ใช้กันทั่วไป ความยาวคลื่นแบบกำหนดเองมีให้เลือกใช้ตามความต้องการเฉพาะของระบบ

ถาม: ตัวเลือกไฟเบอร์ SMF และ PMF แตกต่างกันอย่างไร

ตอบ: SMF-28e เป็นไฟเบอร์โหมดเดี่ยวมาตรฐาน เหมาะสำหรับ CATV ส่วนใหญ่และแอปพลิเคชันการสื่อสารด้วยแสงทั่วไปที่โพลาไรซ์ไม่สำคัญ PMF-1550 เป็นไฟเบอร์ที่รักษาโพลาไรเซชัน ออกแบบมาสำหรับระบบที่ไวต่อโพลาไรเซชัน สำหรับไฟเบอร์ PM แกนที่ช้าจะจัดชิดกับคีย์ตัวเชื่อมต่อ เลือกตามความต้องการโพลาไรเซชันของระบบของคุณ

ถาม: เหตุใดตัวแยกสัญญาณในตัวจึงมีความสำคัญสำหรับแอปพลิเคชัน CATV

ตอบ: การป้อนกลับทางแสงที่เกิดจากการสะท้อนของเส้นใยหรือส่วนประกอบทางแสงอาจทำให้เกิดสัญญาณรบกวน ความไม่เสถียรของความยาวคลื่น และการเสื่อมสภาพของสัญญาณในระบบส่งสัญญาณแบบอะนาล็อก ตัวแยกแสงในตัวจะระงับการตอบสนองด้วยแสง ทำให้มั่นใจได้ถึงกำลังเอาต์พุตที่เสถียร สัญญาณรบกวนต่ำ และประสิทธิภาพการส่งผ่าน CATV ที่เชื่อถือได้

ถาม: ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) คืออะไร?

ตอบ: MOQ คือ 1 ชิ้นเราสนับสนุนปริมาณการสั่งซื้อที่ยืดหยุ่น โมเดลมาตรฐานสามารถจัดหาได้ในปริมาณเล็กน้อยสำหรับการวิจัยและพัฒนาและการสร้างต้นแบบ รวมถึงปริมาณที่มากขึ้นสำหรับการปรับใช้และการผลิตเครือข่าย CATV ติดต่อทีมขายของเราเพื่อสอบถามราคาเฉพาะตามปริมาณที่คุณต้องการ

ถาม: ฉันสามารถรับการกำหนดค่าความยาวคลื่น กำลัง หรือตัวเชื่อมต่อแบบกำหนดเองได้หรือไม่

ตอบ: ใช่ เรามีตัวเลือกการปรับแต่งที่ครอบคลุม รวมถึงความยาวคลื่นกริด ITU (CH18–CH64) ระดับกำลังเอาต์พุตแบบกำหนดเองภายใน 6–20mW ประเภทและความยาวไฟเบอร์ทางเลือก ประเภทตัวเชื่อมต่อที่แตกต่างกัน (FC/APC, SC/APC, LC ฯลฯ) และการกำหนดค่าพินที่ปรับแต่ง (ประเภท 1 หรือประเภท 2) ติดต่อเราเพื่อแจ้งความต้องการเฉพาะของคุณ แล้วทีมวิศวกรของเราจะตรวจสอบความเป็นไปได้และเสนอราคา

เอกสารข้อมูลและแผ่นทดสอบ

เอกสารข้อมูล

ใบทดสอบ

เวลานำ

· หน่วยมาตรฐาน (รุ่นในสต็อก): 3~5 วันทำการ

· การผลิตมาตรฐาน: 2~3 สัปดาห์

· สั่งซื้อจำนวนมาก: โปรดติดต่อเราเพื่อขอกำหนดการผลิต

· คำสั่งซื้อที่กำหนดเอง: 3 ~ 4 สัปดาห์

· การจัดส่งระหว่างประเทศ: ~5 วันทำการ (DHL/UPS/FedEx Express)

หมายเหตุการดำเนินงานและการจัดการ

· เลเซอร์ไดโอดเป็นอุปกรณ์ที่ไวต่อการปล่อยประจุไฟฟ้าสถิต (ESD) — ควรใช้การป้องกัน ESD ที่เหมาะสมเสมอเมื่อใช้งาน

· หลีกเลี่ยงการสัมผัสส่วนปลายของไฟเบอร์และส่วนประกอบออปติคัลด้วยนิ้วเปล่าเพื่อป้องกันการปนเปื้อน

· เก็บอุปกรณ์ที่ไม่ได้ใช้ไว้ในบรรจุภัณฑ์ที่ปลอดภัยต่อ ESD ที่อุณหภูมิการจัดเก็บที่แนะนำ (-40°C ถึง +85°C)

· อย่าให้เกินพิกัดสูงสุดที่แน่นอนที่ระบุในแผ่นข้อมูล

· ใช้ไดรเวอร์เลเซอร์ไดโอดที่มีการจำกัดกระแสและการป้องกันแรงดันไฟฟ้าเกินเสมอ

· เปิดใช้งานการรักษาเสถียรภาพอุณหภูมิของ TEC ก่อนที่จะใช้กระแสเลเซอร์ไดรฟ์เพื่อประสิทธิภาพและความน่าเชื่อถือสูงสุด

· หลีกเลี่ยงการดัดผมเปียไฟเบอร์มากเกินไป  เพื่อป้องกันความเสียหายของไฟเบอร์

· ทำความสะอาดตัวเชื่อมต่อไฟเบอร์ด้วยเครื่องมือทำความสะอาดที่เหมาะสมก่อนผสมพันธุ์เพื่อป้องกันความเสียหายและการสูญเสียการแทรก

· การใช้งานเลเซอร์ที่สูงกว่าช่วงอุณหภูมิปัจจุบันหรืออุณหภูมิภายนอกที่กำหนดอาจลดอายุการใช้งานและทำให้เกิดความเสียหายถาวร
