เลเซอร์ไดโอดผีเสื้อ DFB 1064nm 30mW

สารบัญ

1. การแนะนำของ 1,064nm เลเซอร์ไดโอดผีเสื้อ DFB 30mW

2. ข้อมูลจำเพาะทางเทคนิค

3. คุณสมบัติผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูลและแผ่นทดสอบ

8. เงื่อนไขการเสนอราคาและการชำระเงิน

9. เวลานำ

10. หมายเหตุการดำเนินงาน

11. การประกันคุณภาพและ บริการหลังการขาย

แนะนำผลิตภัณฑ์

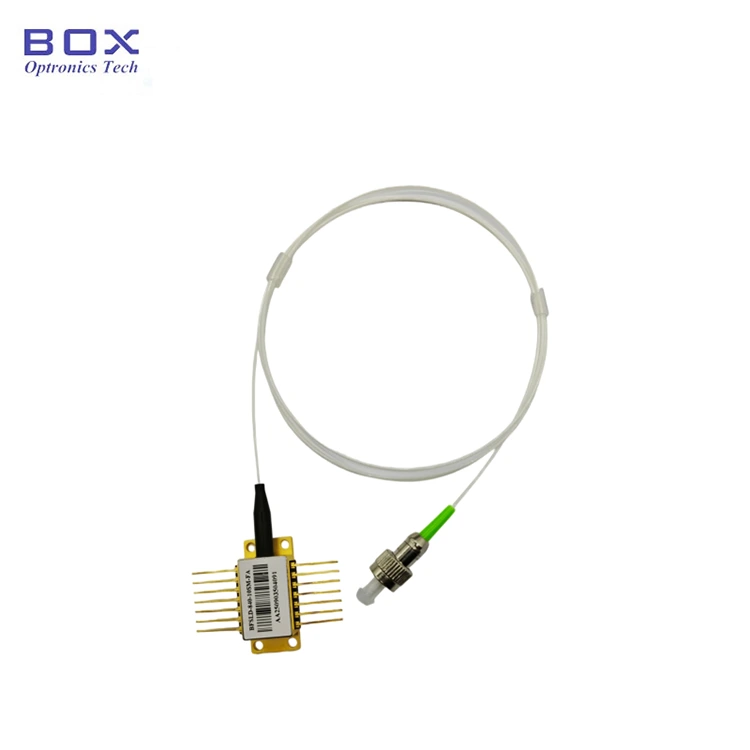

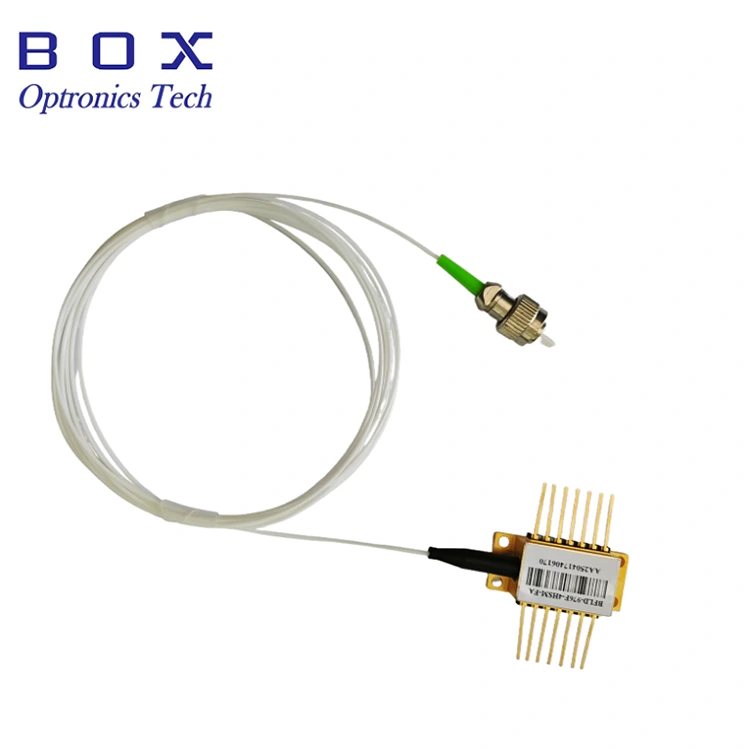

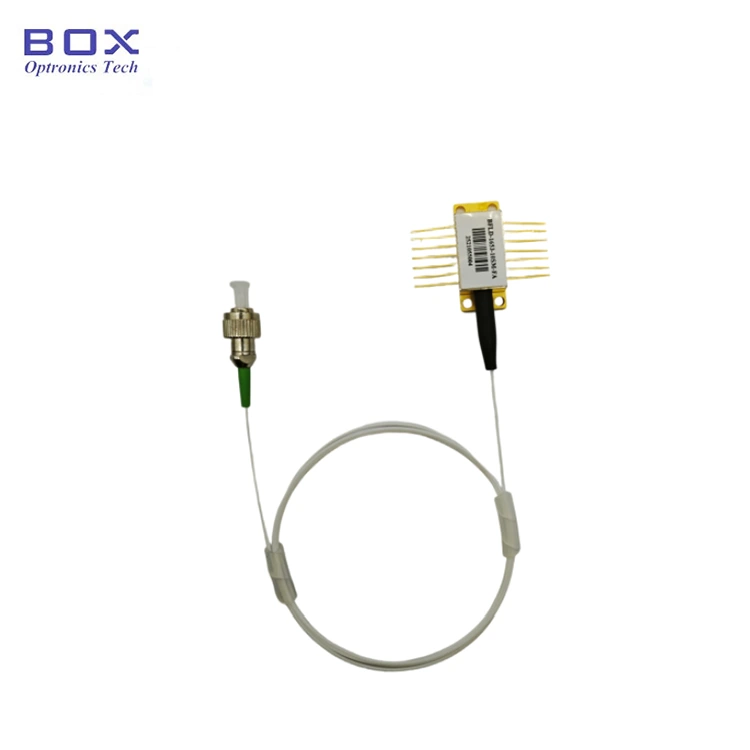

นี่คือเลเซอร์ไดโอด DFB ขนาด 1064 นาโนเมตรที่มี 14 พิน แพ็คเกจผีเสื้อมาตรฐาน ความยาวคลื่นกลาง 1,064 นาโนเมตร ความทนทานต่อความยาวคลื่น +/-1nm และกำลังเอาต์พุตทั่วไป 30mW TEC เทอร์มิสเตอร์ ตัวแยก และ ตรวจสอบ PD ที่มีความคงตัวของความยาวคลื่นที่ดีเยี่ยมเพื่อการทำงานที่เสถียรในระยะยาว ส่วนใหญ่จะใช้ในการสื่อสารและการตรวจจับด้วยใยแก้วนำแสง ลวดอย่างเคร่งครัด ตามคำจำกัดความของพิน ภายใต้การควบคุมของ TEC และการดัดงอของเส้นใยมากเกินไป เพื่อให้มั่นใจถึงประสิทธิภาพและอายุการใช้งาน

สินค้า ข้อมูลจำเพาะ

คุณสมบัติผลิตภัณฑ์

● มัลติควอนตัม เลเซอร์ป้อนกลับแบบกระจายข้อเสนอแนะ (DFB) ของ Well (MQW)

● กำลังขับขาออกเพิ่มขึ้น ถึง 30mW;

● ไฟเบอร์ SM หรือ PM;

● 14 พิน แพ็คเกจ BTF พร้อมเทอร์มิสเตอร์ TEC ตัวแยกและมอนิเตอร์ PD

การใช้งานผลิตภัณฑ์

● ใยแก้วนำแสง การสื่อสาร;

● เครื่องมือวัดแสง

● เซ็นเซอร์ใยแก้วนำแสง

● แหล่งกำเนิดแสง.

สินค้า รายละเอียด

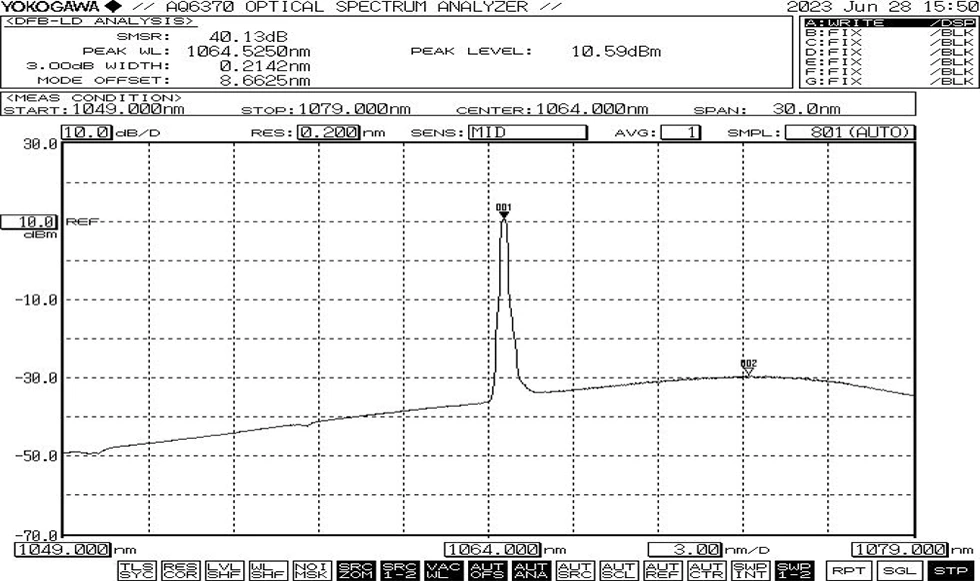

● สเปกตรัมทั่วไป: 1064nm, +/-1 WL ความอดทน

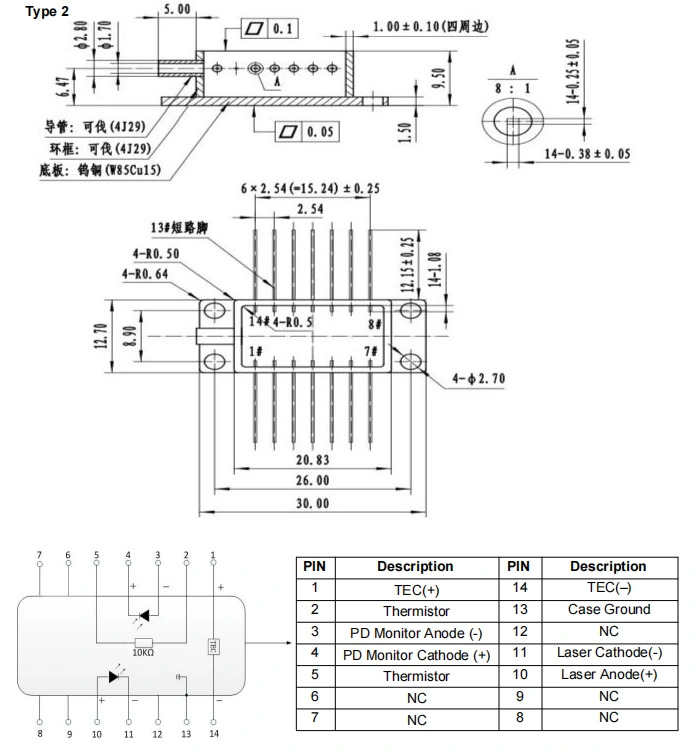

● การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.) -1064nm 30mW DFB เลเซอร์ไดโอดผีเสื้อ

● อุปกรณ์เสริมมาตรฐาน

*อุปกรณ์สแตนด์อโลน; ไม่มีไดรเวอร์ในตัว (ไดรเวอร์ภายนอกเป็นตัวเลือก)

การสั่งซื้อ ข้อมูล

เช่น BFLD-1064-30SM-FA

(ข้อมูลการสั่งซื้อ: 1064nm 30mW DFB Butterfly Laser Diode พร้อมไฟเบอร์ SM, ขั้วต่อ FC/APC, พินปั๊ม)

สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูลและ ใบทดสอบ

เอกสารข้อมูล

ใบทดสอบ

เงื่อนไขการเสนอราคาและ การชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

การดำเนินงาน หมายเหตุ

● ก่อนที่จะเปิดส่วนประกอบทั้งหมด ให้เปิดใช้งานตัวทำความเย็นก่อน และ จากนั้นดำเนินการตามขั้นตอนการเพิ่มพลังแบบค่อยเป็นค่อยไปเพื่อป้องกันชิปร้อนเกินไปและ โอเวอร์โหลด

● เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง ทำ อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้

● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด

● หากพินจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เป็นเช่นนั้น เกิน 260°C และเวลาในการบัดกรีต้องไม่เกิน 10 วินาที โดยเฉพาะ ต้องให้ความสนใจกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งจะต้องถูกต้อง ต่อสายดิน

● ในระหว่างกระบวนการเพิ่มพลัง ห้ามใช้กระแสไฟฟ้าสูงโดยตรง เช่น สิ่งนี้เสี่ยงต่อการสร้างความเสียหายให้กับชิป ให้เปิดอุปกรณ์ในระดับปัจจุบันแทน ใกล้กับเกณฑ์ของชิปแล้วค่อย ๆ เพิ่มกระแสให้เล็กลง เพิ่มขึ้นจนได้ระดับที่ต้องการ

การประกันคุณภาพและ บริการหลังการขาย

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
