เลเซอร์คู่ไฟเบอร์ DFB 1530nm 40mW

ภาพรวมผลิตภัณฑ์-1530nm 40mW DFB Fiber Coupled Laser

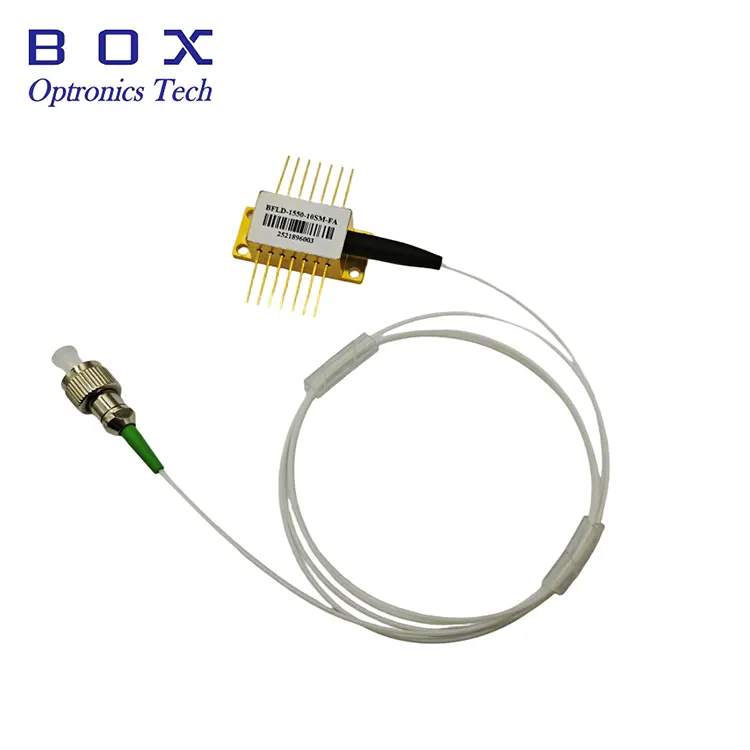

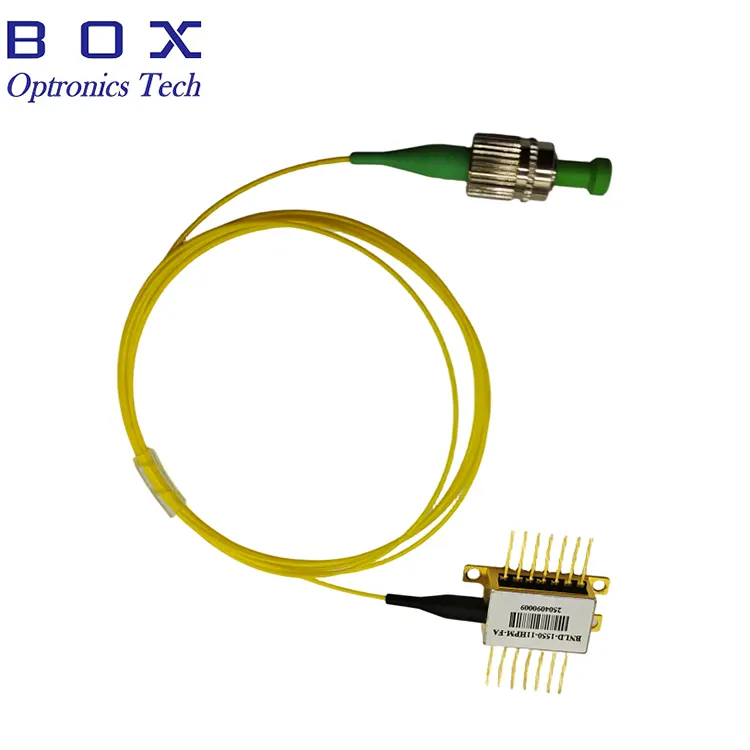

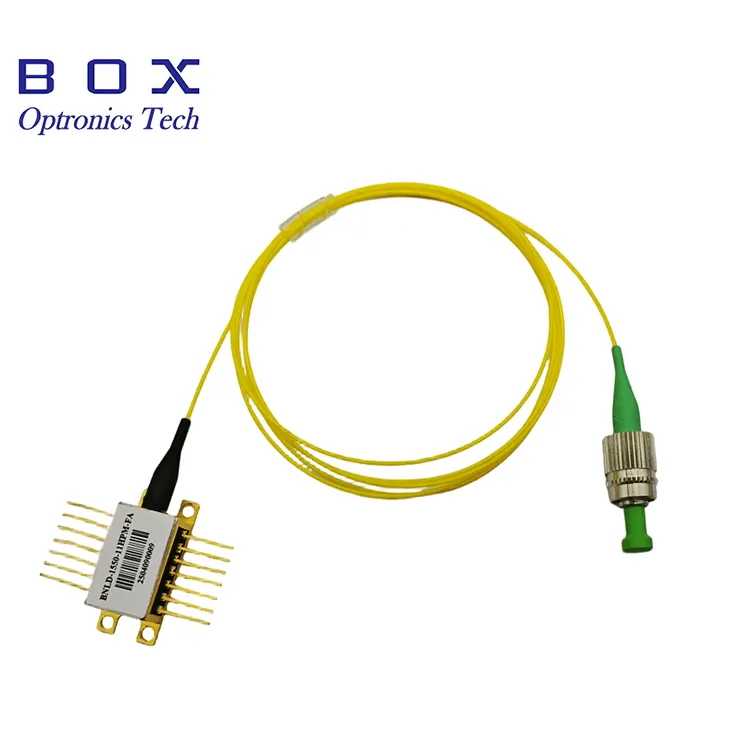

เลเซอร์คู่ไฟเบอร์ DFB ขนาด 1530 นาโนเมตร 40mW (รุ่น BFLD-1530-40SM-FA) เป็นเลเซอร์ไดโอดแบบกระจายป้อนกลับประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานที่ต้องการเอาต์พุตออปติคัลโหมดเดียวที่มีความเสถียรและกำลังสูง อุปกรณ์นี้ให้กำลังเอาต์พุตออปติคอลขั้นต่ำ 40mW ผ่านไฟเบอร์โหมดเดี่ยวพร้อมตัวเชื่อมต่อ FC/APC มีตัวแยกแสงในตัวเพื่อป้องกันการสะท้อนกลับและรับประกันการทำงานที่เสถียร

ตั้งอยู่ในแพ็คเกจผีเสื้อ 14 พินพร้อมเทอร์โมอิเล็กทริกคูลเลอร์ (TEC) และเทอร์มิสเตอร์ในตัวเพื่อความยาวคลื่นที่แม่นยำและการรักษาเสถียรภาพของพลังงาน เลเซอร์มีอัตราส่วนปราบปรามโหมดด้านข้างที่ยอดเยี่ยม (≥35dB) และประสิทธิภาพที่เชื่อถือได้ตลอดช่วงอุณหภูมิการทำงาน pinout ที่เข้ากันได้กับ OC-48 ช่วยลดความยุ่งยากในการรวมเข้ากับการออกแบบระบบที่มีอยู่

เลเซอร์นี้เหมาะอย่างยิ่งสำหรับระบบการทดสอบแสง ระบบแสงกำลังสูง แอปพลิเคชันการตรวจจับไฟเบอร์ออปติก และเครื่องมือที่ต้องการแหล่งเลเซอร์ 1530 นาโนเมตรกำลังสูงที่เสถียร

คุณสมบัติหลัก-เลเซอร์คู่ไฟเบอร์ DFB ขนาด 1530nm 40mW

· กำลังเอาต์พุตแสงสูง: ขั้นต่ำ 40mW, ทั่วไป 50mW (เอาต์พุตไฟเบอร์ SM)

· ความยาวคลื่นกลาง: 1530 นาโนเมตร (ช่วง: 1527–1533 นาโนเมตร)

· อัตราส่วนการปราบปรามโหมดด้านข้างสูง (SMSR): ≥35dB

· ตัวแยกแสงในตัวเพื่อป้องกันแสงสะท้อนกลับ

· ผมเปียไฟเบอร์โหมดเดี่ยวพร้อมขั้วต่อ FC/APC

· แพ็คเกจผีเสื้อ 14 พินพร้อม TEC และเทอร์มิสเตอร์ในตัว

· รองรับ OC-48 pinout เพื่อการรวมระบบที่ง่ายดาย

· โฟโตไดโอดของจอภาพในตัวสำหรับการตรวจสอบพลังงาน

· ความยาวคลื่นที่แม่นยำและการรักษาเสถียรภาพของพลังงานผ่านการควบคุม TEC

· กระแสไฟเกณฑ์ต่ำ: โดยทั่วไป 20mA

· แพ็คเกจผีเสื้อสุญญากาศเพื่อความน่าเชื่อถือในระยะยาว

การใช้งานทั่วไป-1530nm 40mW DFB Fiber Coupled Laser

· ระบบการทดสอบและการวัดด้วยแสง

· การตรวจจับด้วยไฟเบอร์ออปติกและแอปพลิเคชันการตรวจจับแบบกระจาย

· เครื่องขยายสัญญาณเลเซอร์แบบออปติคอลและแหล่งสัญญาณ

· ระบบมัลติเพล็กซ์การแบ่งความยาวคลื่น (WDM)

· อุปกรณ์ทดสอบการสื่อสารด้วยแสง

· เครื่องมือในห้องปฏิบัติการและการวิจัย

· การระบุคุณลักษณะและการทดสอบส่วนประกอบโฟโตนิก

· การวิเคราะห์และการวัดสเปกตรัมแสง

· ระบบเลเซอร์อุตสาหกรรมและการบูรณาการ OEM

ข้อมูลจำเพาะของผลิตภัณฑ์-1530nm 40mW DFB Fiber Coupled Laser

คะแนนสูงสุดที่แน่นอน

ลักษณะทางแสงและไฟฟ้า (T = 25°C, IF = IOP)

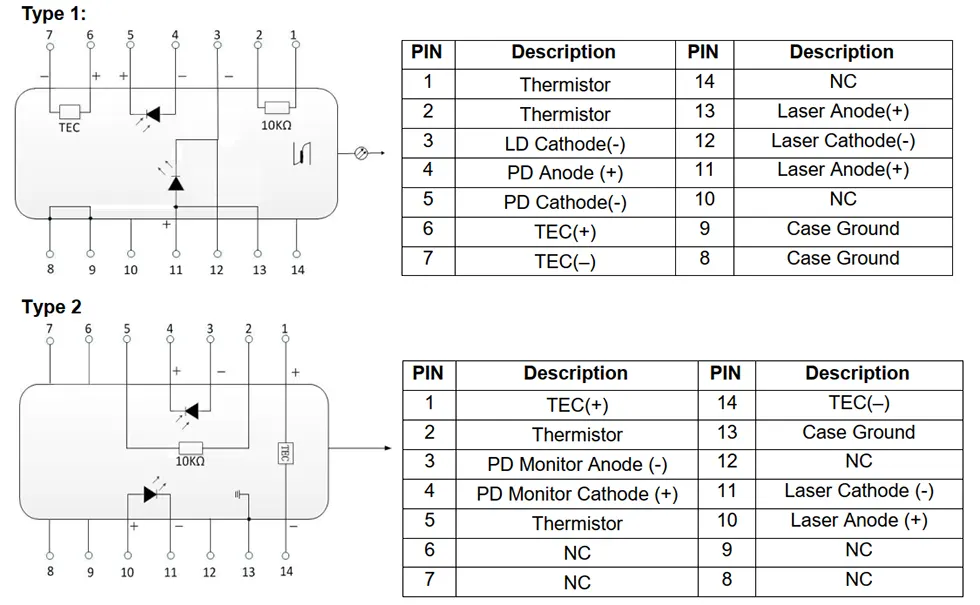

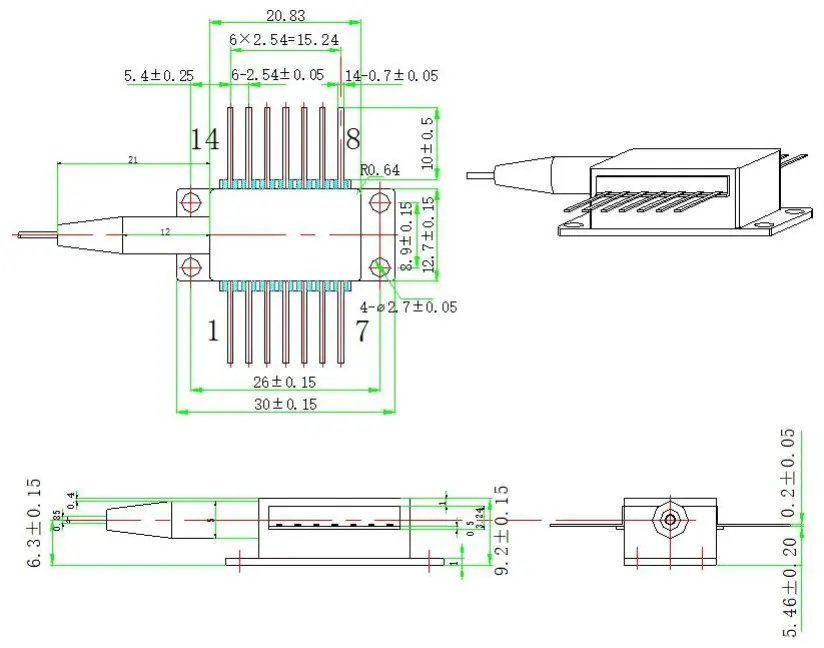

คำจำกัดความของแพ็คเกจและพิน - 1530nm 40mW DFB Fiber Coupled Laser

ข้อมูลการสั่งซื้อ-1530nm 40mW DFB Fiber Coupled Laser

รุ่นที่มีจำหน่าย

หมายเหตุ: ความยาวคลื่นที่กำหนดเองภายใน C-band ระดับพลังงานทางเลือก ความยาวเส้นใยที่แตกต่างกัน และตัวเลือกตัวเชื่อมต่อตามคำขอ ติดต่อทีมขายของเราเพื่อสอบถามการกำหนดราคาและระยะเวลารอคอยสินค้าที่กำหนดเอง

เหตุใดจึงเลือกเลเซอร์ Box Optronics DFB

· เทคโนโลยีเลเซอร์ชิป DFB ที่ได้รับการพิสูจน์แล้วด้วยความยาวคลื่นและข้อกำหนดด้านพลังงานที่สม่ำเสมอ

· การทดสอบการทำงานและการคัดกรองการเบิร์นอิน 100% ก่อนจัดส่ง

· ราคาที่แข่งขันได้ด้วยการจัดหาโดยตรงจากโรงงาน

· ปริมาณการสั่งซื้อที่ยืดหยุ่น — รองรับทั้งต้นแบบ R&D และการผลิตตามปริมาณ

· ตัวเลือกการปรับแต่งสำหรับความยาวคลื่น กำลัง ความยาวไฟเบอร์ ตัวเชื่อมต่อ และการกำหนดค่าพิน

· เสถียรภาพด้านอุปทานในระยะยาวสำหรับโปรแกรมการผลิตและการบูรณาการระบบ

· บรรจุภัณฑ์ปีกผีเสื้อสุญญากาศพร้อม TEC ในตัวเพื่อการทำงานที่เชื่อถือได้

· จัดส่งระหว่างประเทศผ่าน DHL/UPS/FedEx พร้อมการติดตามเต็มรูปแบบ

คำถามที่พบบ่อย (FAQ)

ถาม: เลเซอร์ DFB และ FP แตกต่างกันอย่างไร?

ตอบ: เลเซอร์ DFB (Distributed Feedback) รวมเอาโครงสร้างตะแกรงในตัวที่ช่วยให้สามารถดำเนินการโหมดแนวยาวเดียว (SLM) โดยมีความกว้างของเส้นแคบและอัตราส่วนการลดโหมดด้านข้างสูง (SMSR ≥35dB สำหรับอุปกรณ์นี้) โดยทั่วไปแล้ว เลเซอร์ FP (Fabry-Perot) จะทำงานด้วยโหมดตามยาวหลายโหมดและมีเอาท์พุตสเปกตรัมที่กว้างกว่า

เลเซอร์ DFB เป็นที่ต้องการสำหรับการใช้งานที่ต้องการการควบคุมความยาวคลื่นที่แม่นยำและมีเสถียรภาพสูง เช่น ระบบ WDM การตรวจจับไฟเบอร์ และเครื่องมือวัดที่มีความแม่นยำ ในขณะที่เลเซอร์ FP มักใช้สำหรับการใช้งานที่คำนึงถึงต้นทุน ซึ่งการควบคุมความยาวคลื่นที่เข้มงวดมีความสำคัญน้อยกว่า

ถาม: เหตุใดตัวแยกกระแสไฟในตัวจึงมีความสำคัญ

ตอบ: การสะท้อนกลับจากการเชื่อมต่อไฟเบอร์ ส่วนประกอบทางแสง หรือปลายไฟเบอร์สามารถกลับเข้าไปในเลเซอร์ไดโอด ทำให้เกิดความผันผวนของกำลังเอาต์พุต ความไม่เสถียรของความยาวคลื่น และสัญญาณรบกวนที่เพิ่มขึ้น ตัวแยกแสงในตัวช่วยลดการตอบรับทางแสง ช่วยรักษากำลังเอาต์พุตที่เสถียร ความเสถียรของความยาวคลื่น และประสิทธิภาพสัญญาณรบกวนต่ำ

ถาม: TEC และเทอร์มิสเตอร์มีบทบาทอย่างไร

ตอบ: เทอร์โมอิเล็กทริกคูลเลอร์ (TEC) และเทอร์มิสเตอร์ทำงานร่วมกันเพื่อรักษาอุณหภูมิชิปเลเซอร์ผ่านการควบคุมอุณหภูมิบรรจุภัณฑ์ที่แม่นยำ เนื่องจากความยาวคลื่นเลเซอร์และกำลังเอาท์พุตขึ้นอยู่กับอุณหภูมิ การควบคุมอุณหภูมิที่แม่นยำจึงรับประกันประสิทธิภาพที่มั่นคงในสภาวะแวดล้อมที่แตกต่างกัน เทอร์มิสเตอร์ 10kΩ (ค่า B 3950K) ให้การตอบสนองอุณหภูมิไปยังตัวควบคุม TEC ซึ่งจะปรับกระแส TEC เพื่อรักษาอุณหภูมิที่ตั้งไว้ นี่เป็นสิ่งจำเป็นสำหรับการใช้งานที่ต้องการความยาวคลื่นและพลังงานที่สม่ำเสมอ

ถาม: ความเข้ากันได้ของ OC-48 pinout หมายถึงอะไร

ตอบ: pinout ที่เข้ากันได้กับ OC-48 หมายถึงการกำหนดพินแพ็คเกจผีเสื้อที่ใช้กันทั่วไปในแอปพลิเคชันการสื่อสารแบบออปติคอล OC-48 (2.5Gbps SONET/SDH) ความเข้ากันได้นี้ช่วยลดความยุ่งยากในการรวมเข้ากับระบบโดยใช้อินเทอร์เฟซทางไฟฟ้าและทางกลที่คล้ายคลึงกัน มีตัวเลือก pinout สองแบบ (ประเภท 1 และประเภท 2) เพื่อรองรับการออกแบบระบบที่แตกต่างกัน

ถาม: ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) คืออะไร?

ตอบ: MOQ คือ 1 ชิ้นเราสนับสนุนปริมาณการสั่งซื้อที่ยืดหยุ่น โมเดลมาตรฐานสามารถจัดหาได้ในปริมาณเล็กน้อยสำหรับการวิจัยและพัฒนาและการสร้างต้นแบบ รวมถึงปริมาณที่มากขึ้นสำหรับการผลิต ติดต่อทีมขายของเราเพื่อสอบถามราคาเฉพาะตามปริมาณที่คุณต้องการ

ถาม: ฉันสามารถรับความยาวคลื่นหรือระดับพลังงานที่กำหนดเองได้หรือไม่

ตอบ: ใช่ เรานำเสนอตัวเลือกการปรับแต่ง รวมถึงความยาวคลื่นที่เข้ากันได้กับ CWDM และความยาวคลื่นที่กำหนดเองอื่นๆ ภายในช่วงที่มีอยู่ ระดับพลังงานเอาต์พุตทางเลือก ความยาวไฟเบอร์แบบกำหนดเอง ประเภทตัวเชื่อมต่อที่แตกต่างกัน (FC/APC, FC/UPC, LC ฯลฯ) และการกำหนดค่าพินที่ปรับแต่งเอง ติดต่อเราเพื่อแจ้งความต้องการเฉพาะของคุณ แล้วทีมวิศวกรของเราจะตรวจสอบความเป็นไปได้และเสนอราคา

ถาม: กระแสไฟของไดรฟ์ใดที่จำเป็นเพื่อให้ได้เอาต์พุต 40mW

ตอบ: กระแสไฟในการทำงานโดยทั่วไปที่อุณหภูมิ 25°C คือ 200mA และกระแสไฟสูงสุด 300mA โดยทั่วไปกระแสไฟตามเกณฑ์คือ 20mA (ขั้นต่ำ 14mA, สูงสุด 50mA) กระแสไฟฟ้าที่ใช้งานจริงอาจแตกต่างกันระหว่างอุปกรณ์แต่ละเครื่องและอุณหภูมิ เราขอแนะนำให้ใช้ไดรเวอร์เลเซอร์ไดโอดที่มีการจำกัดกระแสที่เหมาะสมและฟังก์ชัน APC (การควบคุมพลังงานอัตโนมัติ) เพื่อการทำงานที่เสถียร

ถาม: บรรจุภัณฑ์แบบปีกผีเสื้อมีการปิดผนึกอย่างแน่นหนาหรือไม่

ตอบ: ได้ แพ็คเกจแบบปีกผีเสื้อ 14 พินได้รับการปิดผนึกอย่างแน่นหนา เพื่อปกป้องชิปเลเซอร์ ตัวแยกวงจร และส่วนประกอบภายในจากความชื้น ฝุ่น และสิ่งปนเปื้อนในสิ่งแวดล้อม สิ่งนี้ทำให้มั่นใจได้ถึงการทำงานในระยะยาวที่เชื่อถือได้ และมีความสำคัญต่อการรักษาประสิทธิภาพที่สม่ำเสมอตลอดอายุการใช้งานของผลิตภัณฑ์
