1. บทนำของ แหล่งกำเนิดแสงบรอดแบนด์ ASE แบบ L-band
2. ข้อมูลจำเพาะทางเทคนิค
3. คุณลักษณะของผลิตภัณฑ์
4. การใช้งานทั่วไป
5. รายละเอียดสินค้า
6. ขั้นตอนการทำงาน
7. ข้อมูลการสั่งซื้อ
8. เอกสารข้อมูล
9. เงื่อนไขการเสนอราคาและ การชำระเงิน
10. ระยะเวลารอคอย
11. หมายเหตุการดำเนินงานและ การบำรุงรักษา
12. การประกันคุณภาพและ บริการหลังการขาย

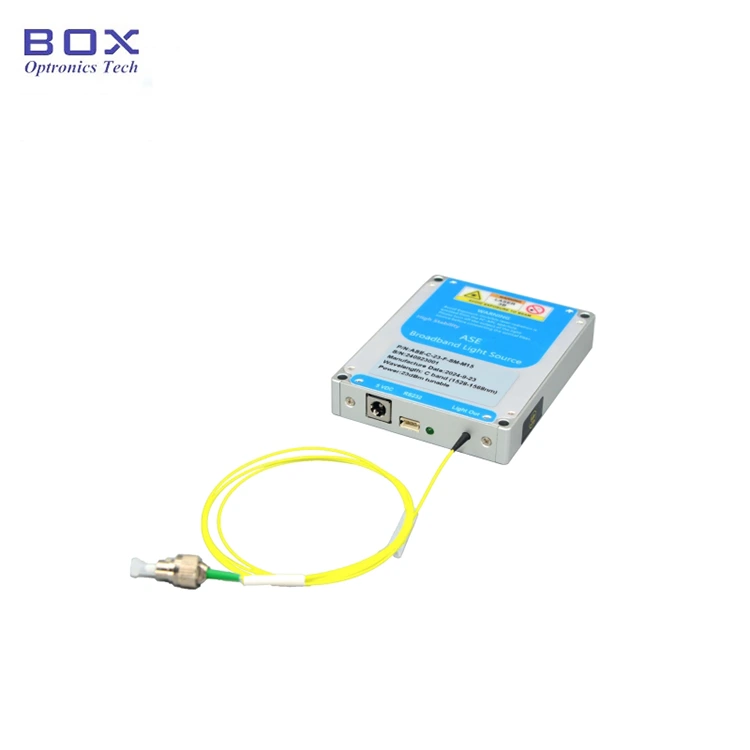

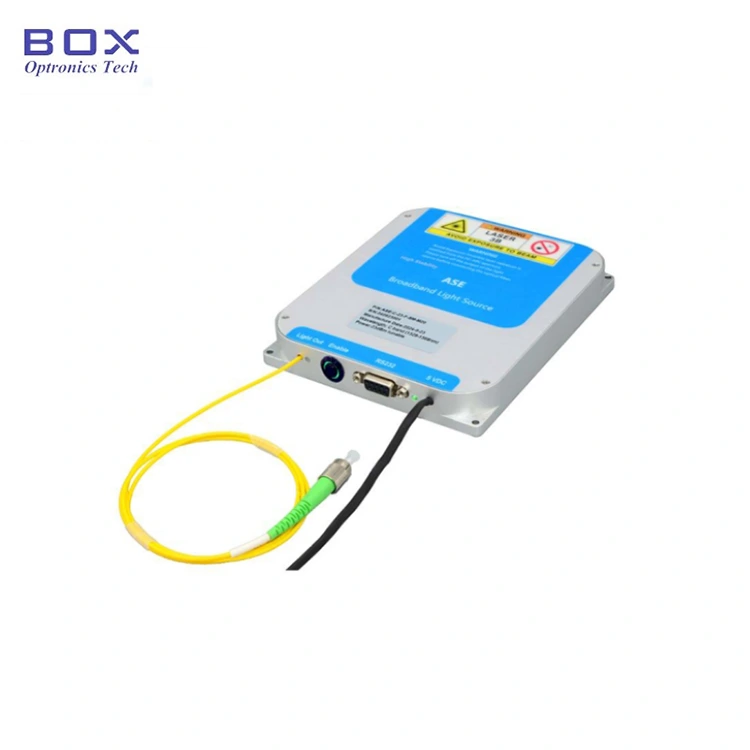

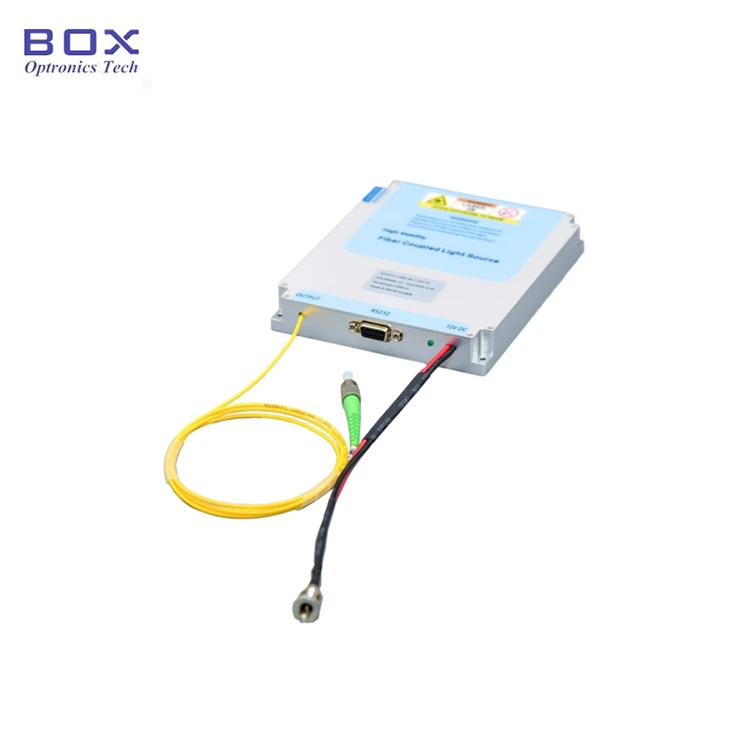

นี่คือแหล่งกำเนิดแสงบรอดแบนด์ ASE แบบ L-band ที่นำเสนอ แหล่งกำเนิดแสงกำลังสูง 10~200mW ที่เสถียรในช่วงความยาวคลื่น L-band (1567~1603nm) ออกแบบมาเพื่อการใช้งานที่มีความแม่นยำสูง โดยให้สเปกตรัมที่กว้างและ เอาต์พุตสัญญาณรบกวนต่ำ ทำให้เหมาะสำหรับการสื่อสารด้วยแสง การตรวจจับไฟเบอร์ และ ภาพทางการแพทย์
|
รายการ |
หน่วย |
ค่านิยม |
หมายเหตุ |
|||||
|
ช่วงสเปกตรัม |
นาโนเมตร |
1567~1603 |
|
|||||
|
กำลังขับ |
เมกะวัตต์ |
10, |
20 |
50 |
100 |
200 |
|
|
|
ความหนาแน่นสเปกตรัมกำลัง |
dBm/นาโนเมตร |
≥-6, |
≥-3 |
≥1 |
≥4 |
≥7 |
|
|
|
ช่วงการควบคุมพลังงาน |
- |
10%~100% |
ไม่จำเป็น |
|||||
|
ความเรียบของสเปกตรัม |
เดซิเบล |
≤2.5 (ประเภท), ≤3 (สูงสุด) |
|
|||||
|
การแยกเอาต์พุต |
เดซิเบล |
≥35 |
|
|||||
|
ความไม่แน่นอนของพลังงาน |
เดซิเบล |
≤±0.02 (15นาที); |
≤±0.5%; ≤±1.2% |
|||||
|
ต่อ |
เดซิเบล |
≤0.2 |
≥23 |
|
||||
|
เส้นใยผมเปีย |
- |
เอสเอ็มเอฟ-28 |
PM1550 |
เอฟซี/เอพีซี |
||||
|
อินเตอร์เฟซการสื่อสาร |
- |
จอสัมผัส / DB9 ตัวเมีย (อาร์เอส232) |
ตั้งโต๊ะ |
|||||
|
DB9 ตัวเมีย (RS232) |
โมดูล |
|||||||
|
แหล่งจ่ายไฟ |
- |
ไฟฟ้ากระแสสลับ 110~240V, <30W |
ตั้งโต๊ะ |
|||||
|
กระแสตรง 5V, <15W |
โมดูล |
|||||||
|
ขนาด |
มม |
255(ก)×285(ล)×115(ส) |
ตั้งโต๊ะ |
|||||
|
150(ก)×125(ล)×20(ส) |
โมดูล |
|||||||
|
70(ก)×90(ล)×15(ส) |
โมดูล |
|||||||
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
|||||
|
ความชื้นในการทำงาน |
℃ |
0~70% |
|
|||||

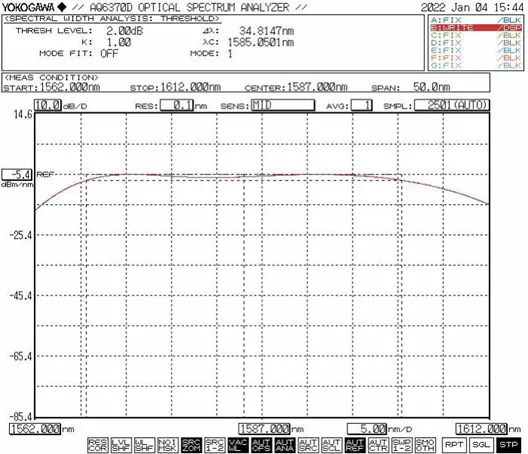

● สเปกตรัม ความเรียบ ≤2.5dB;
● กำลังขับ 10/20/50/100/200mW ปรับได้ 10 ~ 100%;
● ดีบี9 การสื่อสารแบบหญิง (RS232) เพื่อการรวมระบบที่ง่ายดาย
1. การใช้งานผลิตภัณฑ์-L-band ASE แหล่งกำเนิดแสงบรอดแบนด์
● ออปติคัล การตรวจจับไฟเบอร์
● การแพทย์ การถ่ายภาพ;
● ออปติคัล การสื่อสารด้วยไฟเบอร์
● สเปกตรัมทั่วไป
● อุปกรณ์เสริมมาตรฐาน
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
แหล่งกำเนิดแสง ASE (โฮสต์โมดูล) |
1 |
|
2 |
สายข้อมูล USB-RS485 DB9 |
1 |
|
3 |
อะแดปเตอร์ไฟฟ้า (อุปกรณ์เสริม) |
1 |
|
4 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
|
5 |
คู่มือการใช้งาน |
1 |
ขั้นตอนที่ 1. การแกะและประกอบ: กรุณา ตรวจสอบว่าอุปกรณ์เสริมครบถ้วนหรือไม่
ก่อนการประกอบ
ขั้นตอนที่ 2 การเชื่อมต่อจัมเปอร์ไฟเบอร์: เปิด ฝาปิดกันฝุ่นที่ขั้วต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบผิวหน้าปลายไฟเบอร์ และ เชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบ หลังจากยืนยันแล้วว่าไม่มีมลภาวะหรือความเสียหาย
ขั้นตอนที่ 3 การเชื่อมต่ออะแดปเตอร์ไฟและ สายเคเบิลอนุกรม: เชื่อมต่อโมดูลแหล่งกำเนิดแสงและอะแดปเตอร์จ่ายไฟ เชื่อมต่อ โมดูลแหล่งกำเนิดแสงและคอมพิวเตอร์ที่มีสายสัญญาณ USB-RS232 (หมายเหตุ: คอมพิวเตอร์จำเป็นต้องติดตั้งไดรเวอร์พอร์ตอนุกรมก่อน คนขับก็ได้ พบได้ในซีดีรอมหรือได้รับจากบริษัท Box Optronics)

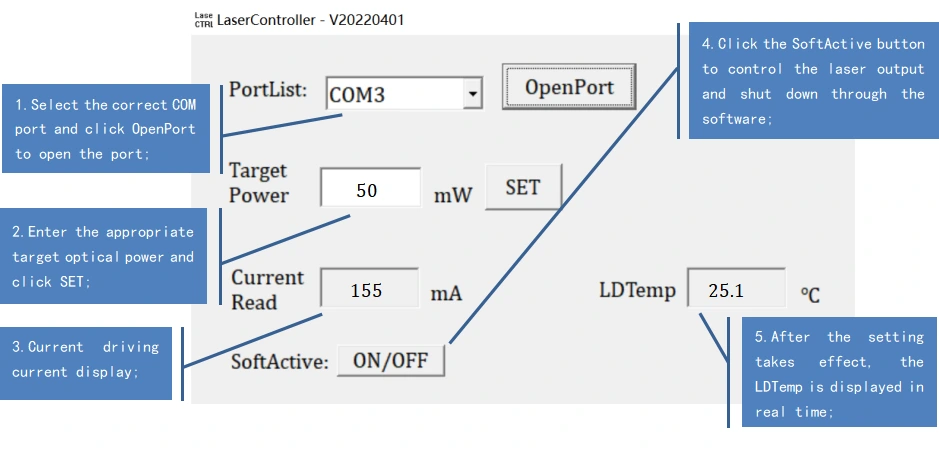

Setp4.Use: เปิดแหล่งกำเนิดแสง สวิตช์เปิดใช้งาน; ไฟแสดงสถานะเอาต์พุตของแหล่งกำเนิดแสงเปิดอยู่และมี เอาท์พุทพลังงานแสง ในเวลานี้ค่ากระแสไฟทำงานและค่าพลังงานแสง คือพารามิเตอร์ที่กำหนดโดยคอมพิวเตอร์โฮสต์เมื่อปิดระบบครั้งล่าสุด พวกเขาสามารถเป็นได้ แก้ไขและบันทึกในซอฟต์แวร์คอมพิวเตอร์โฮสต์ (เฉพาะรุ่นรุ่นเท่านั้น) ด้วยพลังที่ปรับได้)
ขั้นตอนที่ 5.หลังการใช้งาน: คลิกปุ่มปิด ปิดแหล่งจ่ายไฟ และตัดการเชื่อมต่อ การเชื่อมต่อไฟเบอร์
|
ชื่อ |
ช่วงสเปกตรัม |
กำลังขับ |
ชนิดไฟเบอร์ |
ปรับไฟฟ้าได้ |
มิติ |
|
เอเอสอี |
-ล |
-XX |
-XX |
-XX |
-เอ็กซ์ |
|
แหล่งกำเนิดแสง ASE |
L:L-วง |
10:10มิลลิวัตต์ 20:20มิลลิวัตต์ 50:50มิลลิวัตต์ 1H:100มิลลิวัตต์ 2H:200มิลลิวัตต์ |
เอสเอ็ม:SMF-28 ช่วงเช้า:PM1550 |
(*ท:กับ) |
ม15 :โมดูล ม20 :โมดูล B:แบบตั้งโต๊ะ |
เช่น ASE-L-2H-SM-T-B
(ข้อมูลการสั่งซื้อ: แหล่งกำเนิดแสงบรอดแบนด์ ASE แบบ L-band, เอาต์พุต 200mW กำลังไฟฟ้า ปรับกำลังได้ พร้อมไฟเบอร์ SM แพ็คเกจแบบตั้งโต๊ะ)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10-15 วันทำการ (ถ้ามี. บางส่วนในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● ไม่แนะนำให้เสียบและถอดปลั๊กไฟเบอร์ออปติกบ่อยๆ ขั้วต่อที่ปลายเอาต์พุต ซึ่งจะช่วยหลีกเลี่ยงการปนเปื้อนกับฝุ่นที่สามารถ เพิ่มการสูญเสียการแทรกหรือทำให้ปลายขั้วต่อไหม้
● เมื่อสตาร์ทเครื่อง ขั้นแรกให้ตรวจสอบสวิตช์เปิด/ปิดและสวิตช์กุญแจ ปิดอยู่ จากนั้นจึงเชื่อมต่อสายไฟ เมื่อปิดเครื่อง ให้ปิดเครื่องก่อน สวิตช์กุญแจ; หลังจากไฟแสดงสถานะดับลง ให้ถอดปลั๊กออก ทำ ไม่ตัดไฟโดยตรงในขณะที่แหล่งกำเนิดแสงทำงาน
● หากจำเป็นต้องเชื่อมต่อไฟเบอร์เอาท์พุตกับไฟเบอร์อื่น แสดงว่าเชื่อมต่อแล้ว แนะนำให้ใช้เครื่องต่อเชือกฟิวชั่น
● โปรดใช้ความระมัดระวังต่อความชื้น ฝุ่น และการกัดกร่อน เก็บ ในที่แห้ง
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
