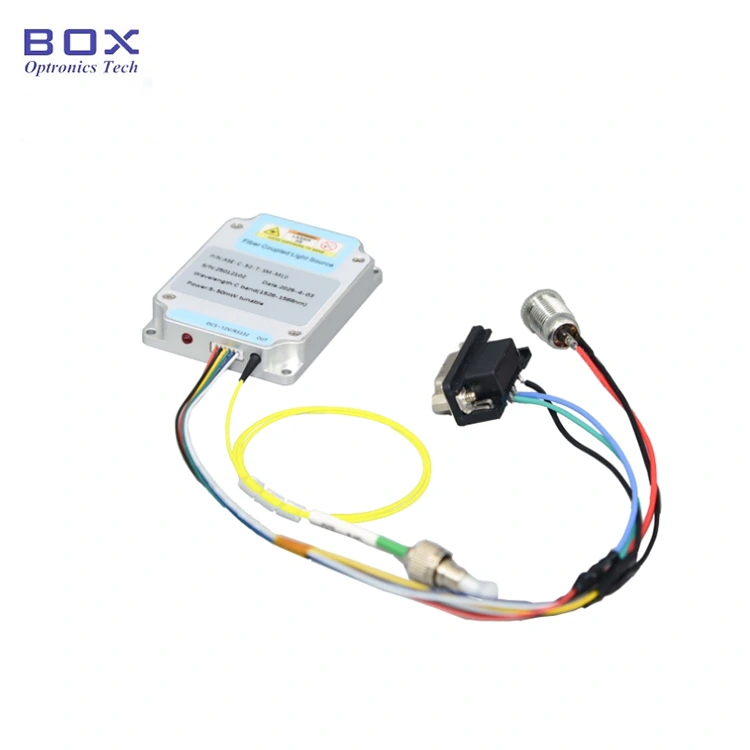

นี่เป็น ASE ความเรียบต่ำของ C-band ที่ไม่ต่อเนื่องกัน แหล่งกำเนิดแสงบรอดแบนด์ ซึ่งเป็นการปล่อยแสงที่เกิดขึ้นเองโดย เลเซอร์เซมิคอนดักเตอร์ในไฟเบอร์ควอทซ์เจือเออร์เบียม พร้อมสเปกตรัม 1526~1566 นาโนเมตร ความครอบคลุมและกำลังเอาต์พุต 10/20/30/50mW รวมอุปกรณ์เสริมครบชุด; มีคู่มือการใช้งานให้ เหมาะสำหรับงานไฟเบอร์ออปติก การทดสอบอุปกรณ์, การผลิตตะแกรง FBG, การสร้างภาพทางการแพทย์ ฯลฯ โปรดรับไว้ ข้อควรระวังต่อความชื้น ฝุ่น และการกัดกร่อน ควรเก็บไว้ในที่แห้ง สถานที่
|
รายการ |
หน่วย |
ค่านิยม |
หมายเหตุ |
|||
|

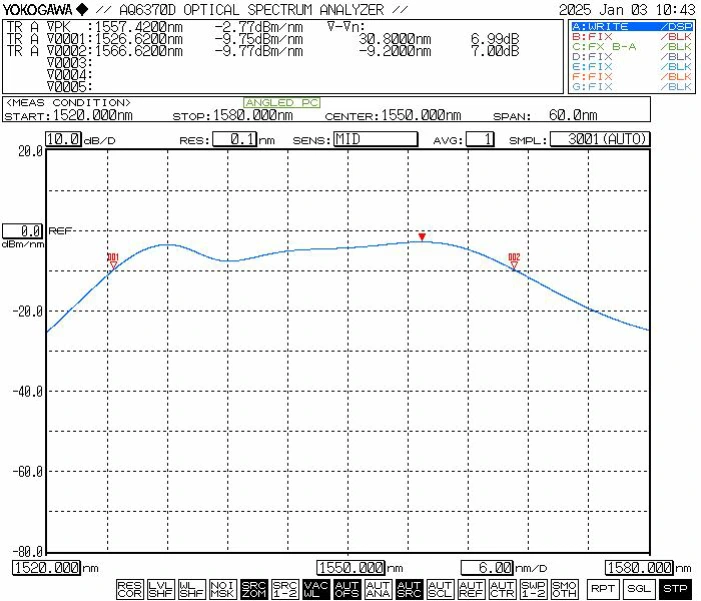

ช่วงสเปกตรัม |
นาโนเมตร |
1526~1566 |
±1นาโนเมตร |
|||
|
กำลังขับ |
เมกะวัตต์ |
10 |
20 |
30 |
50 |
ไม่สามารถปรับได้ |
|
ความหนาแน่นสเปกตรัมกำลัง |
dBm/นาโนเมตร |
-6 |
-3 |
1 |
3 |
|
|
ความเรียบของสเปกตรัม |
เดซิเบล |
≤7 |
|
|||
|
ระลอกสเปกตรัม |
เดซิเบล |
≤0.1 |
|
|||
|
การแยกเอาต์พุต |
เดซิเบล |
≥35 |
|
|||
|
ความไม่แน่นอนของพลังงาน |
เดซิเบล |
≤±0.02 (15นาที); |
≤±0.5%; |
|||
|
สถานะโพลาไรซ์ |
- |
ไม่มีขั้วโดยสิ้นเชิง |
|
|||
|
ต่อ |
เดซิเบล |
≤0.2 |
|
|||
|
เส้นใยผมเปีย |
- |
เอสเอ็มเอฟ-28 |
เอฟซี/เอพีซี |
|||
|
อินเตอร์เฟซการสื่อสาร |
- |
DB9 ตัวเมีย (RS232) |
โมดูล |
|||
|
แหล่งจ่ายไฟ |
- |
กระแสตรง 5V, <15W |
โมดูล |
|||
|

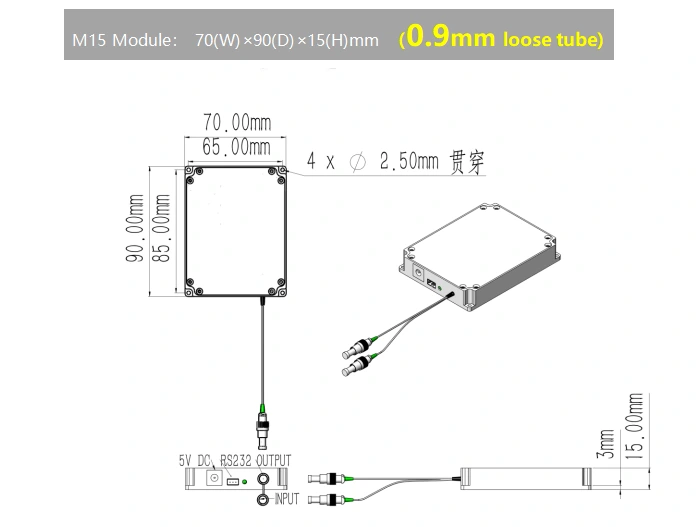

ขนาด |
มม |
10~30มิลลิวัตต์: 40(ก)×60(ล)×10(ส) |
โมดูล |
|||
|
10~50มิลลิวัตต์: 70(ก)×90(ล)×15(ส) |
||||||
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
|||
|
ความชื้นในการทำงาน |
℃ |
0~70% |
|
|||
● มีประสิทธิภาพ;
● สเปกตรัมกว้าง
● สูง กำลังขับที่มีเสถียรภาพ
● ออปติคัล การตรวจจับไฟเบอร์
● การแพทย์ การถ่ายภาพ;
● การทดสอบอุปกรณ์ใยแก้วนำแสง
● สเปกตรัมทั่วไป
● อุปกรณ์เสริมมาตรฐาน
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
แหล่งกำเนิดแสง ASE (โฮสต์โมดูล) |
1 |
|
2 |
สายสัญญาณ USB-RS232 DB9 |
1 |
|
3 |
DB9- 3PIN 232 สายสัญญาณ |
1 |
|
4 |
อะแดปเตอร์ไฟฟ้า (อุปกรณ์เสริม) |
1 |
|
5 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
|
6 |
คู่มือการใช้งาน |
1 |

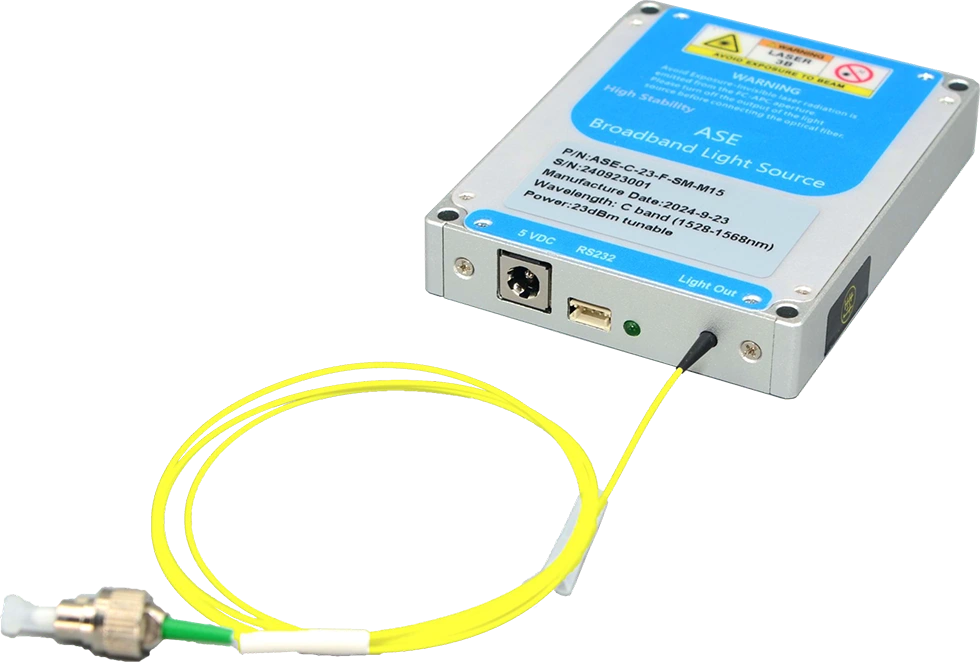

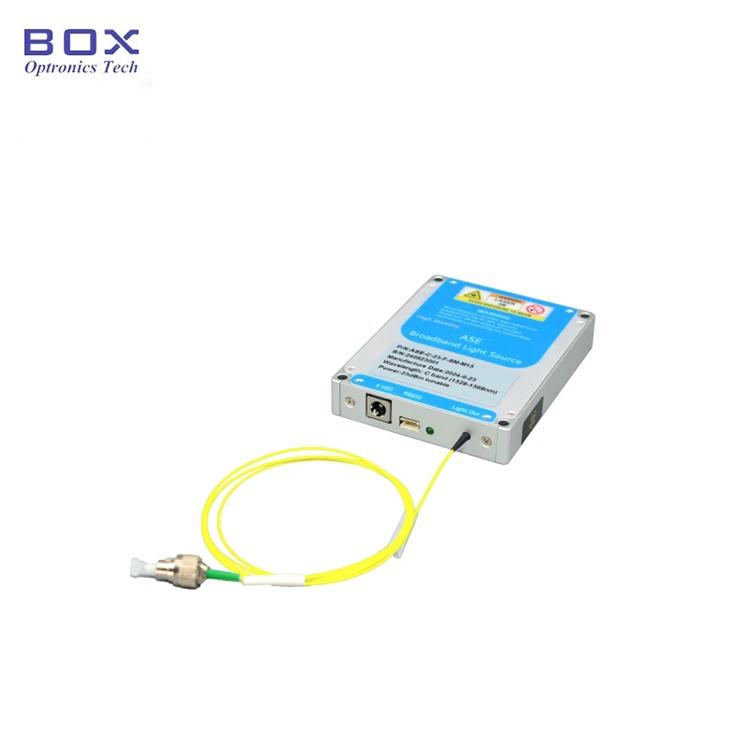

ขั้นตอนที่ 1 ลักษณะที่ปรากฏ:จากซ้ายไปขวา - พลัง พอร์ต, อินเทอร์เฟซการสื่อสารแบบอนุกรม ZH2.54 (3 พิน), ไฟ LED แสดงสถานะพลังงาน และ พอร์ตไฟเบอร์โหมดเดียวสำหรับเอาต์พุตออปติคอล

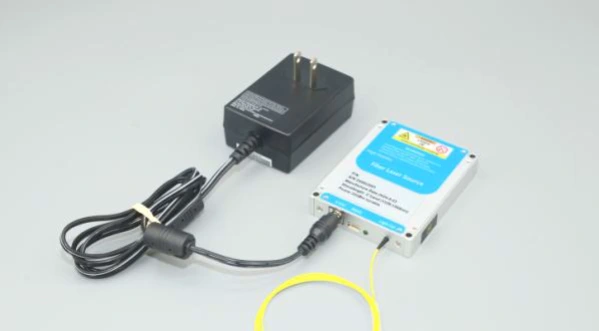

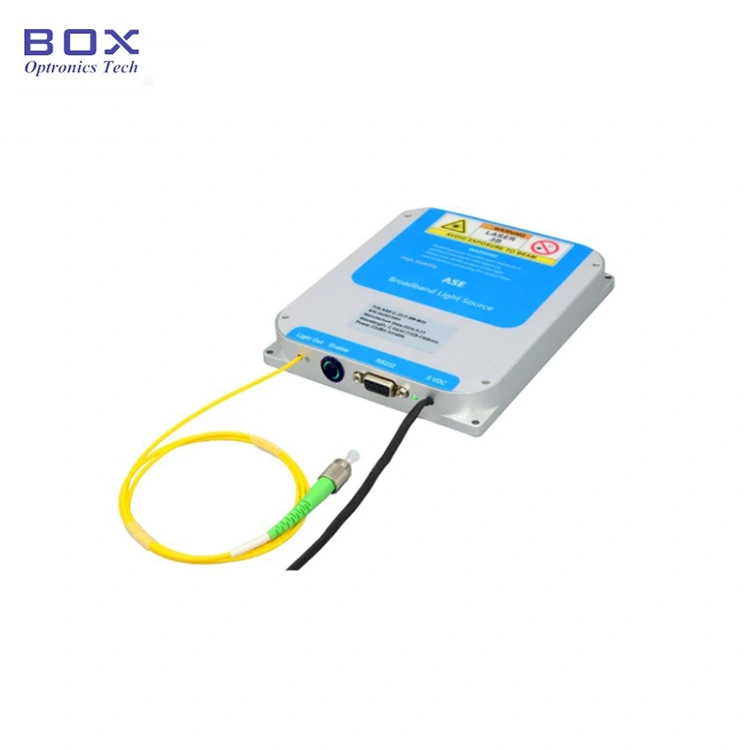

Step2.แหล่งจ่ายไฟ: ค่าเริ่มต้น ช่องต่อไฟเข้า DC 5.5×2.1 มม อินเตอร์เฟซ; อะแดปเตอร์ไฟ DC 5V ที่ตรงกันจะรวมอยู่ในตัวเครื่องในขณะนั้น ของการจัดส่ง วิธีการเชื่อมต่ออะแดปเตอร์แปลงไฟเข้ากับแหล่งกำเนิดแสง โมดูลดังแสดงในรูปประกอบ โปรดตรวจสอบให้แน่ใจว่าคุณใช้ เฉพาะอะแดปเตอร์จ่ายไฟของแท้ที่ให้มาเท่านั้น การใช้อำนาจที่เข้ากันไม่ได้ อะแดปเตอร์อาจส่งผลให้แหล่งกำเนิดแสงเสียหายได้ อีกทางหนึ่งคือเวอร์ชัน มีสายไฟพร้อมขั้วต่อเทอร์มินัลรูปตัว U ให้เลือก อำนวยความสะดวกในการเชื่อมต่อกับแหล่งจ่ายไฟแบบสวิตชิ่ง อย่างไรก็ตาม จะต้องเลือกตัวเลือกนี้ ร้องขอเป็นพิเศษ ณ เวลาที่ซื้อ
ขั้นตอนที่ 3 การเชื่อมต่อสายแพทช์ไฟเบอร์: ถอดฝากันฝุ่นออกจากขั้วต่อไฟเบอร์และตรวจสอบหน้าปลายไฟเบอร์ ตรวจสอบให้แน่ใจว่าไม่มีการปนเปื้อนหรือความเสียหายก่อนเชื่อมต่อกับอุปกรณ์อื่น ส่วนประกอบใยแก้วนำแสงหรืออุปกรณ์ทดสอบ สำหรับแหล่งกำเนิดแสงที่มีกำลังสูงนั้นก็คือ แนะนำให้ใช้การประกบฟิวชั่นในการเชื่อมต่อ
Setp4.การเชื่อมต่อแหล่งกำเนิดแสง โมดูลไปยังโฮสต์พีซี: ใช้สายเคเบิลข้อมูลอนุกรม USB เป็น RS232 ดั้งเดิม มาพร้อมกับโมดูลแหล่งกำเนิดแสงเพื่อเชื่อมต่อโมดูลเข้ากับคอมพิวเตอร์ คอมพิวเตอร์จำเป็นต้องติดตั้งไดรเวอร์พอร์ตอนุกรมเฉพาะไว้ก่อน เพื่อจดจำสายเคเบิล USB เป็น RS232 อย่างถูกต้อง มิฉะนั้นซอฟต์แวร์โฮสต์จะทำเช่นนั้น ไม่สามารถสร้างการเชื่อมต่อที่ถูกต้องหรือสื่อสารกับแสงได้ โมดูลต้นทาง โปรดติดต่อ Box Optronics เพื่อขอรับไดรเวอร์ที่จำเป็น

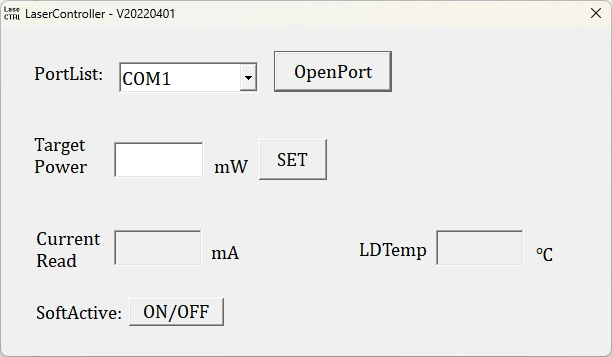

Step5.Software: สำหรับผลิตภัณฑ์โมดูลแหล่งกำเนิดแสง ASE ที่สามารถปรับกำลังได้ กำลังเอาต์พุตแสงสามารถควบคุมได้ผ่านซอฟต์แวร์โฮสต์ สำหรับพลังงานคงที่ รุ่นไม่สามารถปรับระดับกำลังได้
|
ชื่อ |
ความยาวคลื่น |
ความเรียบ |
กำลังขับ |
ชนิดไฟเบอร์ |
มิติ |
|
เอเอสอี |
C |
-F7 |
-XX |
XX |
-เอ็กซ์ |
|
แหล่งกำเนิดแสง ASE |
C:C-วง |
F7:≤7dB |
10 :10 มิลลิวัตต์ 20 :20 มิลลิวัตต์ 30:30มิลลิวัตต์ 50:50มิลลิวัตต์ |
เอสเอ็ม:SMF-28e |
ม: โมดูล B:แบบตั้งโต๊ะ |
เช่น ASE-C-F7-20-SM-M
(ข้อมูลการสั่งซื้อ: แหล่งกำเนิดแสงบรอดแบนด์ ASE ความเรียบต่ำของ C-band, ความเรียบของสเปกตรัม≤7dB, 20mW กำลังขับพร้อมไฟเบอร์ SM, แพ็คเกจโมดูล)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● ภายใต้สภาวะการทำความสะอาดผิวหน้า เส้นใยโหมดเดี่ยว (เช่น Hi-1060, PM980, G652D หรือ PM1550) มีความทนทานต่อกำลังไฟฟ้าตามทฤษฎี แสงต่อเนื่องประมาณ 200 mW ดังนั้นสำหรับแหล่งกำเนิดแสงและ เครื่องขยายสัญญาณที่มีระดับกำลังเอาต์พุตต่ำกว่า 200 mW ซึ่งเป็นขั้วต่อไฟเบอร์เอาต์พุต สามารถเชื่อมต่อกับอุปกรณ์ไฟเบอร์โหมดเดี่ยวอื่น ๆ ได้โดยใช้อะแดปเตอร์มาตรฐาน (หน้าแปลนไฟเบอร์) อย่างไรก็ตามหากส่วนปลายของตัวเชื่อมต่อไฟเบอร์มีการปนเปื้อน มีความไวสูงที่จะเกิดอาการไหม้ทันทีที่มีการเปิดใช้งานเลเซอร์ แม้ว่า กำลังเลเซอร์ต่ำมาก ดังนั้นก่อนที่จะทำการเชื่อมต่อไฟเบอร์ใดๆ ปลายขั้วต่อจะต้องทำความสะอาดอย่างทั่วถึงโดยใช้การทำความสะอาดไฟเบอร์แบบพิเศษ เครื่องมือ นอกจากนี้ ควรใช้เครื่องตรวจสอบผิวหน้าปลายไฟเบอร์อย่างระมัดระวัง ตรวจสอบพื้นผิวเพื่อให้แน่ใจว่าปราศจากฝุ่นและสิ่งปนเปื้อนอย่างสมบูรณ์ ก่อนดำเนินการเชื่อมต่อผ่านหน้าแปลนไฟเบอร์
● เมื่อทำความสะอาด ตรวจสอบ หรือเชื่อมต่อขั้วต่อไฟเบอร์ออปติก คุณ ต้องแน่ใจว่าแหล่งกำเนิดแสงไม่เปล่งแสง ไม่ว่าในกรณีใดก็ตาม ควรดำเนินการในขณะที่มีแสงสว่างอยู่ เมื่อใช้งานเสร็จแล้ว และหลังจากปลดการเชื่อมต่อจากขั้วต่อไฟเบอร์ออปติกอื่นแล้ว ขั้วต่อนั้นจะต้อง ติดตั้งฝาครอบกันฝุ่น
● หากจำเป็นต้องเชื่อมต่อไฟเบอร์เอาท์พุตกับไฟเบอร์อื่น แสดงว่าเชื่อมต่อแล้ว แนะนำให้ใช้เครื่องต่อเชือกฟิวชั่น
● ไม่แนะนำให้ใส่หรือถอดไฟเบอร์ออปติกบ่อยๆ ขั้วต่อที่ปลายเอาต์พุตเพื่อป้องกันการปนเปื้อนของฝุ่นซึ่งสามารถทำได้ นำไปสู่การสูญเสียการแทรกที่เพิ่มขึ้น—หรือความเสียหายต่อส่วนปลายของตัวเชื่อมต่อไฟเบอร์
● โปรดใช้ความระมัดระวังต่อความชื้น ฝุ่น และการกัดกร่อน เก็บ ในที่แห้ง
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
