แหล่งกำเนิดแสงบรอดแบนด์ ASE ของ C-band

สารบัญ

1. บทนำของ แหล่งกำเนิดแสงบรอดแบนด์ ASE ของ C-band

2. เทคนิค ข้อมูลจำเพาะ

3. คุณลักษณะของผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. ขั้นตอนการทำงาน

7. ข้อมูลการสั่งซื้อ

8. เอกสารข้อมูลและแผ่นทดสอบ

9. เงื่อนไขการเสนอราคาและ การชำระเงิน

10. ระยะเวลารอคอย

11. หมายเหตุการดำเนินงานและ การบำรุงรักษา

12. การประกันคุณภาพและ บริการหลังการขาย

แนะนำผลิตภัณฑ์

แหล่งกำเนิดแสงบรอดแบนด์ ASE นี้เป็นของ แหล่งกำเนิดแสงที่ไม่ต่อเนื่องกัน ซึ่งเป็นการเปล่งแสงที่เกิดขึ้นเองที่เกิดจาก ไฟเบอร์ควอทซ์เจือเออร์เบียมที่เติมด้วยเลเซอร์เซมิคอนดักเตอร์ การแบนสเปกตรัม เทคโนโลยีบรรลุสเปกตรัมแบนด์แบนด์และความยาวคลื่นครอบคลุมแถบ C และความเรียบของสเปกตรัม <2dB ซึ่งทำได้ผ่านไฟเบอร์ SM หรือไฟเบอร์ PM เอาท์พุต ตัวเลือกพลังงานหลายระดับ เหมาะสำหรับการใช้งานตรวจจับใยแก้วนำแสง

สินค้า ข้อมูลจำเพาะ

คุณสมบัติผลิตภัณฑ์

● ความมั่นคงสูง เอาท์พุท;

● แบน สเปกตรัม;

● ดีบี9 การสื่อสารแบบหญิง (RS232) เพื่อการรวมระบบที่ง่ายดาย

การใช้งานผลิตภัณฑ์

● ไฟเบอร์ออปติก การตรวจจับ;

● การแพทย์ การถ่ายภาพ;

● โทรคมนาคม;

● ออปติคัล การทดสอบอุปกรณ์

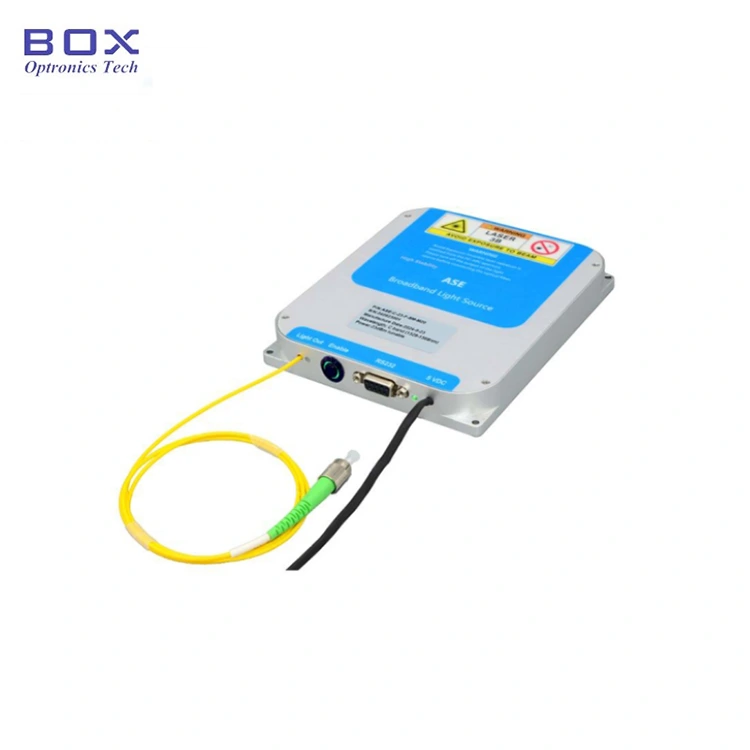

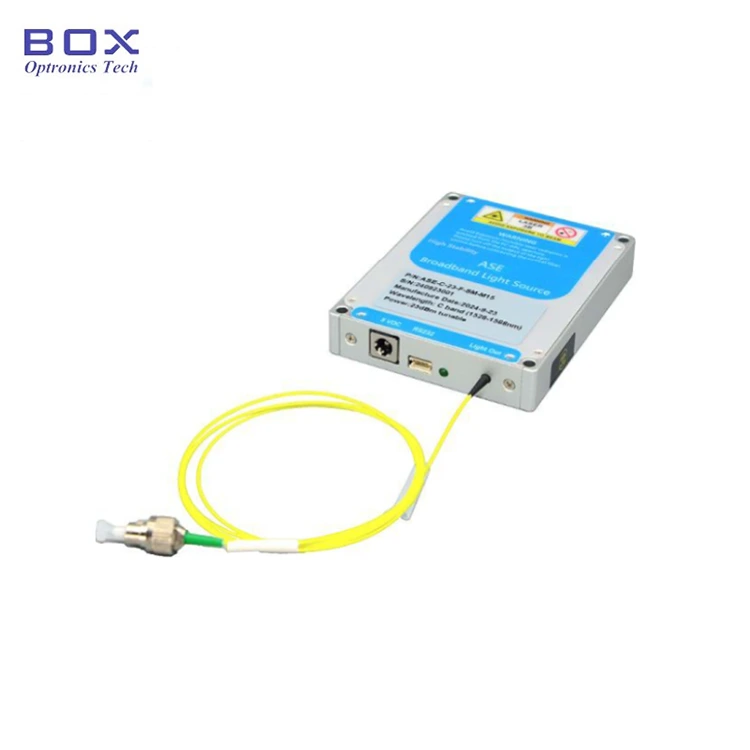

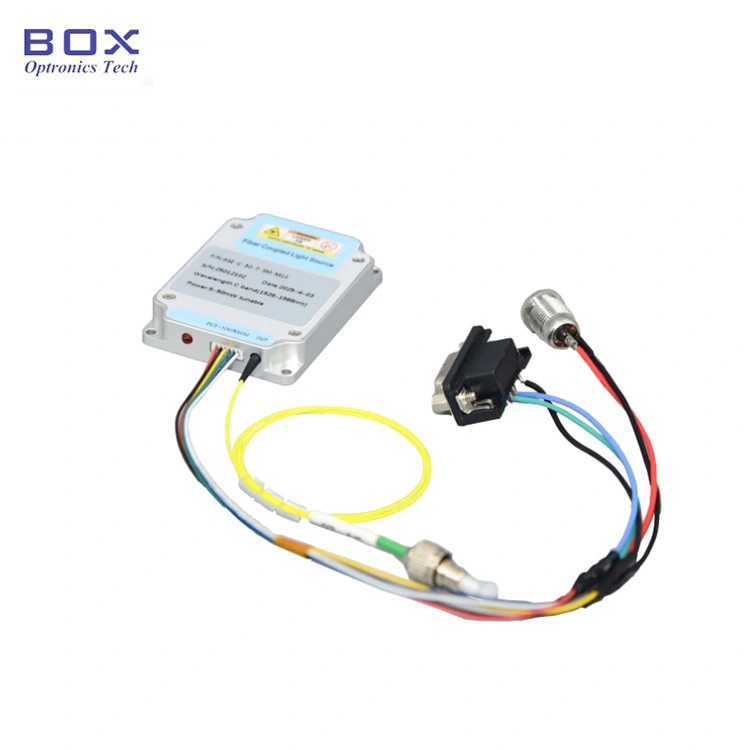

สินค้า รายละเอียด

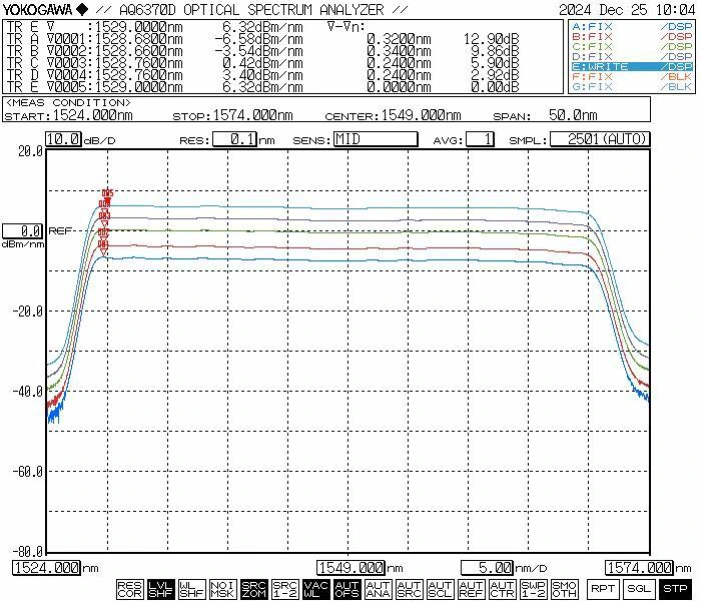

● สเปกตรัมทั่วไป:

● อุปกรณ์เสริมมาตรฐาน

การดำเนินงาน ขั้นตอน

ขั้นตอนที่ 1. การแกะและประกอบ: โปรดตรวจสอบว่าอุปกรณ์เสริมครบถ้วนก่อนประกอบหรือไม่

ขั้นตอนที่ 2 การเชื่อมต่อจัมเปอร์ไฟเบอร์:เปิด ฝาปิดกันฝุ่นที่ขั้วต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบผิวหน้าปลายไฟเบอร์ และ เชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบ หลังจากยืนยันแล้วว่าไม่มีมลภาวะหรือความเสียหาย

ขั้นตอนที่ 3 การเชื่อมต่ออะแดปเตอร์จ่ายไฟและสายเคเบิลอนุกรม: เชื่อมต่อโมดูลแหล่งกำเนิดแสงและอะแดปเตอร์จ่ายไฟ เชื่อมต่อ โมดูลแหล่งกำเนิดแสงและคอมพิวเตอร์ที่มีสายสัญญาณ USB-RS232 (หมายเหตุ: The คอมพิวเตอร์จำเป็นต้องติดตั้งไดรเวอร์พอร์ตอนุกรมก่อน สามารถพบได้ไดรเวอร์ บนซีดีรอมหรือได้รับจากบริษัท Box Optronics)

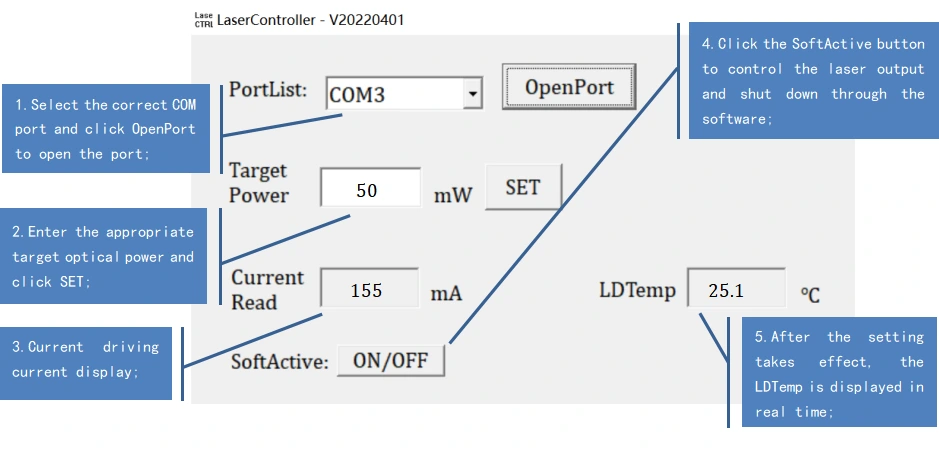

ชุดที่ 4 ใช้: เปิดแหล่งกำเนิดแสง สวิตช์เปิดใช้งาน; ไฟแสดงสถานะเอาต์พุตของแหล่งกำเนิดแสงเปิดอยู่และมี เอาท์พุทพลังงานแสง ในเวลานี้ค่ากระแสไฟทำงานและค่าพลังงานแสง คือพารามิเตอร์ที่กำหนดโดยคอมพิวเตอร์โฮสต์เมื่อปิดระบบครั้งล่าสุด พวกเขาสามารถเป็นได้ แก้ไขและบันทึกในซอฟต์แวร์คอมพิวเตอร์โฮสต์ (เฉพาะรุ่นรุ่นเท่านั้น) ด้วยพลังที่ปรับได้)

ขั้นตอนที่ 5 หลังการใช้งาน: คลิกปิด ปิดแหล่งจ่ายไฟ และปลดการเชื่อมต่อไฟเบอร์

การสั่งซื้อ ข้อมูล

เช่น ASE-C-50-SM-T-M

(ข้อมูลการสั่งซื้อ: แหล่งกำเนิดแสงบรอดแบนด์ ASE แบบ C-band, เอาต์พุต 50mW กำลังไฟฟ้าพร้อมไฟเบอร์ SM ปรับกำลังได้ ชุดโมดูล)

สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูลและ ใบทดสอบ

เอกสารข้อมูล

ใบทดสอบ

เงื่อนไขการเสนอราคาและ การชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

(3) อื่น ๆ

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาในการผลิตประมาณ 10-15 วันทำการ (ถ้ามี. บางส่วนในสต็อกจะจัดส่งได้เร็วขึ้น)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

หมายเหตุการดำเนินงานและ การบำรุงรักษา

● ไม่แนะนำให้เสียบและถอดปลั๊กไฟเบอร์ออปติกบ่อยๆ ขั้วต่อที่ปลายเอาต์พุต ซึ่งจะช่วยหลีกเลี่ยงการปนเปื้อนกับฝุ่นที่สามารถ เพิ่มการสูญเสียการแทรกหรือทำให้ปลายขั้วต่อไหม้

● เมื่อสตาร์ทเครื่อง ขั้นแรกให้ตรวจสอบสวิตช์เปิด/ปิดและสวิตช์กุญแจ ปิดอยู่ จากนั้นจึงเชื่อมต่อสายไฟ เมื่อปิดเครื่อง ให้ปิดเครื่องก่อน สวิตช์กุญแจ; หลังจากไฟแสดงสถานะดับลง ให้ถอดปลั๊กออก ทำ ไม่ตัดไฟโดยตรงในขณะที่แหล่งกำเนิดแสงทำงาน

● สำหรับรุ่นแหล่งกำเนิดแสงบรอดแบนด์ ASE ที่มีกำลังเอาต์พุตน้อยกว่า มากกว่า 200 mW ขั้วต่อไฟเบอร์เอาต์พุตสามารถเชื่อมต่อกับโหมดเดี่ยวอื่น ๆ ได้ อุปกรณ์ไฟเบอร์ผ่านอะแดปเตอร์แบบถอดได้ (หน้าแปลนไฟเบอร์) อย่างไรก็ตามหากเผชิญหน้ากันจนสุดทาง ของขั้วต่อไฟเบอร์มีการปนเปื้อนจึงมีความเสี่ยงสูงที่จะเกิดความเสียหายจากการเผาไหม้ เมื่อเลเซอร์ถูกเปิดใช้งาน—แม้ว่าพลังงานเลเซอร์จะต่ำมากก็ตาม ดังนั้น ก่อนเชื่อมต่อขั้วต่อไฟเบอร์ คุณต้องใช้ไฟเบอร์ชนิดพิเศษก่อน เครื่องมือทำความสะอาดเพื่อทำความสะอาดผิวหน้าได้อย่างทั่วถึง นอกจากนี้ให้ใช้ไฟเบอร์ ผู้ตรวจสอบใบหน้าเพื่อตรวจสอบพื้นผิวอย่างระมัดระวังเพื่อให้มั่นใจว่าสมบูรณ์ ปราศจากฝุ่นและสิ่งปนเปื้อนก่อนทำการเชื่อมต่อผ่านไฟเบอร์ หน้าแปลน ระหว่างการทำความสะอาด การตรวจสอบ และการเชื่อมต่อขั้วต่อไฟเบอร์ คุณต้องแน่ใจว่าแหล่งกำเนิดแสงอยู่ในสถานะปิดใช้งาน ภายใต้หมายเลข สถานการณ์ที่ควรดำเนินการเหล่านี้ในขณะที่แหล่งกำเนิดแสงอยู่ เปล่งแสง เมื่อใช้งานเสร็จแล้วและได้ถอดขั้วต่อออกแล้ว จากส่วนประกอบไฟเบอร์อื่นๆ คุณต้องปิดขั้วต่อไฟเบอร์ทันที มีฝาปิดกันฝุ่น

● รุ่นแหล่งกำเนิดแสงบรอดแบนด์ ASE ที่มีกำลังเอาต์พุต 200 mW หรือ สูงกว่าอาจมีผมเปียเอาต์พุตที่สิ้นสุดด้วยขั้วต่อ FC/APC อย่างไรก็ตาม ขั้วต่อนี้มีไว้สำหรับกำลังเอาท์พุตที่ผู้ใช้เป็นผู้ริเริ่มเท่านั้น การตรวจสอบ (โดยการเชื่อมต่อกับเครื่องวัดพลังงานแสง) หรือสำหรับการเชื่อมต่อกับ ไฟเบอร์คอลลิเมเตอร์ที่สิ้นสุดด้วย FC เพื่อกำหนดทิศทางเอาต์พุตเลเซอร์ไปยังพื้นที่ว่าง มัน ไม่แนะนำให้ใช้อะแดปเตอร์หน้าแปลนเพื่อจับคู่สิ่งนี้โดยตรง เชื่อมต่อกับผมเปียของไฟเบอร์หรืออุปกรณ์อื่น ๆ ที่ผู้ใช้เป็นเจ้าของ ทำเช่นนั้น มีความเสี่ยงอย่างมากที่จะสร้างความเสียหายให้กับทั้งขั้วต่อไฟเบอร์และ เครื่องขยายเสียงนั่นเอง หากจำเป็นต้องมีการเชื่อมต่อกับเส้นใยอื่นก็เป็นเช่นนั้น แนะนำให้ใช้การประกบฟิวชั่น นอกจากนี้ตรวจสอบให้แน่ใจว่าประเภทของ เส้นใยที่เชื่อมต่ออยู่นั้นเข้ากันได้

● โปรดใช้ความระมัดระวังต่อความชื้น ฝุ่น และการกัดกร่อน เก็บ ในที่แห้ง

การประกันคุณภาพและ บริการหลังการขาย

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
