1. บทนำของ แหล่งกำเนิดแสงบรอดแบนด์ ASE 1064nm
2. เทคนิค ข้อมูลจำเพาะ
3. คุณลักษณะของผลิตภัณฑ์
4. การใช้งานทั่วไป

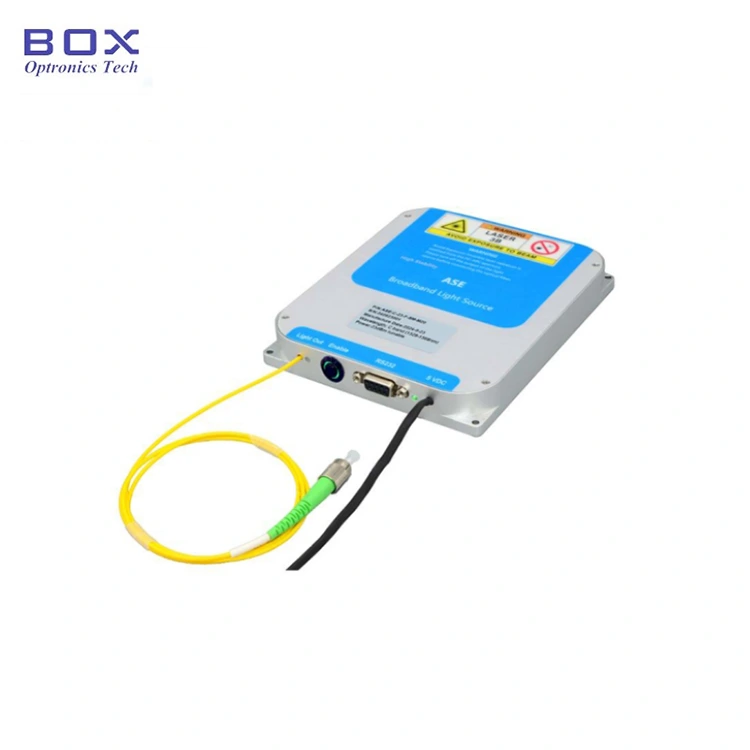

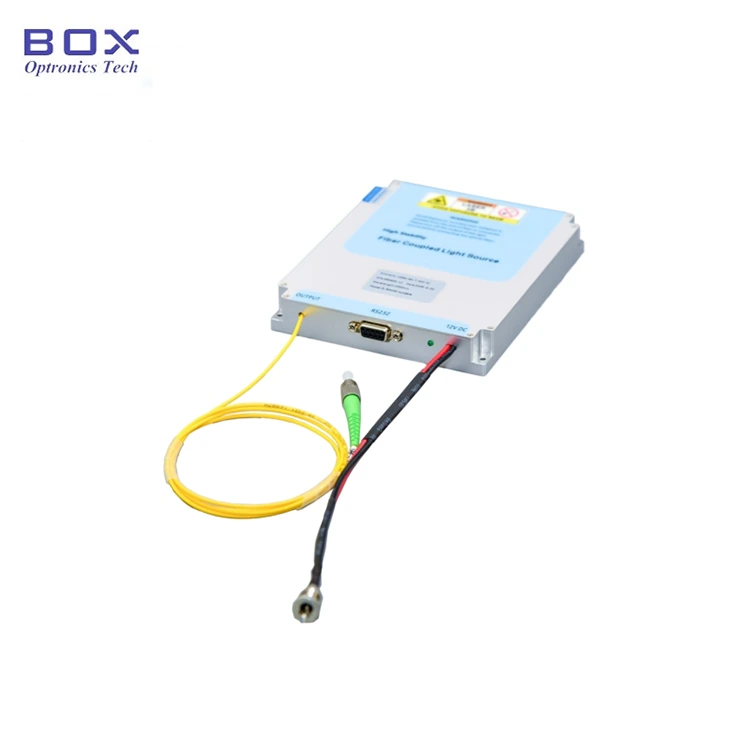

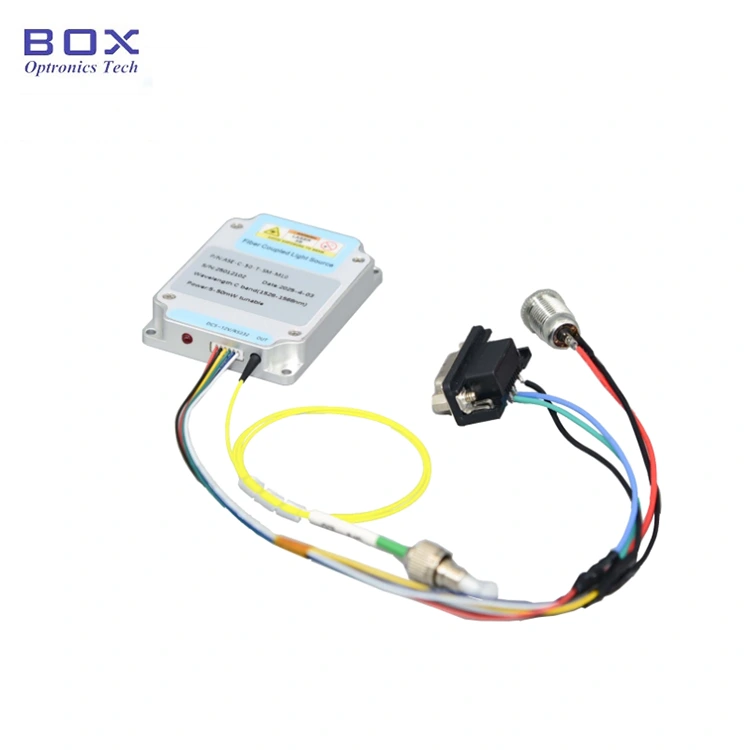

5. รายละเอียดสินค้า
6. ขั้นตอนการดำเนินงาน
7. ข้อมูลการสั่งซื้อ
8. เอกสารข้อมูลและแผ่นทดสอบ
9. เงื่อนไขการเสนอราคาและ การชำระเงิน
10. ระยะเวลารอคอย
11. หมายเหตุการดำเนินงานและ การบำรุงรักษา
12. การประกันคุณภาพและ บริการหลังการขาย
นี่คือแหล่งกำเนิดแสงบรอดแบนด์ ASE 1064nm ที่ใช้ เลเซอร์ปั๊มไฟเบอร์เจืออิตเทอร์เบียมและเซมิคอนดักเตอร์ พร้อมสเปกตรัม 1,040~1,080 นาโนเมตร ความครอบคลุมและกำลังเอาต์พุต 10/20/30/50/100/500/1000mW ครบชุด รวมอุปกรณ์เสริม; มีคู่มือการใช้งานให้ เหมาะสำหรับการทดสอบอุปกรณ์ใยแก้วนำแสง การผลิตตะแกรง FBG ทางการแพทย์ การถ่ายภาพ ฯลฯ โปรดใช้ความระมัดระวังต่อความชื้น ฝุ่น และการกัดกร่อน มัน ควรเก็บไว้ในที่แห้ง
|
รายการ |
หน่วย |
ค่านิยม |
หมายเหตุ |
||||||
|
ความยาวคลื่นตรงกลาง |
นาโนเมตร |
1,064±2 |
|
||||||
|
ช่วงสเปกตรัม |
นาโนเมตร |
1,040~1,080 |
@10dB |
||||||
|
กำลังขับ |
เมกะวัตต์ |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
ช่วงการควบคุมพลังงาน |
- |
10%~100% |
ไม่จำเป็น |
||||||
|
การแยกเอาต์พุต |
เดซิเบล |
≥35 |
|
||||||
|
ความไม่แน่นอนของพลังงาน |
เดซิเบล |
≤±0.02 (15นาที); |
≤±0.5%; |
||||||
|
สถานะโพลาไรซ์ |
- |
โพลาไรเซชันตามธรรมชาติ |
โพลาไรซ์เชิงเส้น |
|
|||||
|
ต่อ |
เดซิเบล |
≤0.2 |
≥23 (10-100มิลลิวัตต์) |
|
|||||
|
เส้นใยผมเปีย |
- |
สวัสดี1060 |
PM980 |
เอฟซี/เอพีซี |
|||||
|
อินเตอร์เฟซการสื่อสาร |
- |
จอสัมผัส / DB9 ตัวเมีย (อาร์เอส232) |
ตั้งโต๊ะ |
||||||
|
DB9 ตัวเมีย (RS232) |
โมดูล |
||||||||
|
แหล่งจ่ายไฟ |
- |
ไฟ AC 110~240V, <30W; |
ตั้งโต๊ะ |
||||||
|
กระแสตรง 5V, <24W |
โมดูล |
||||||||
|
255(ก)×285(ล)×115(ส) (10, 20, 30, 50, 100มิลลิวัตต์) |
ตั้งโต๊ะ |
||||||||
|
ขนาด
|
มม |
255(ก)×322(ล)×115(ส) (500, 1,000มิลลิวัตต์) |
ตั้งโต๊ะ |
||||||
|
150(ก)×125(ล)×20(ส) (10, 20, 30, 50, 100มิลลิวัตต์) |
โมดูล |
||||||||
|
139(ก)×206(ล)×27(ส) (500, 1,000มิลลิวัตต์) |
โมดูล |
||||||||
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
||||||
|
ความชื้นในการทำงาน |
℃ |
0~70% |
|
||||||

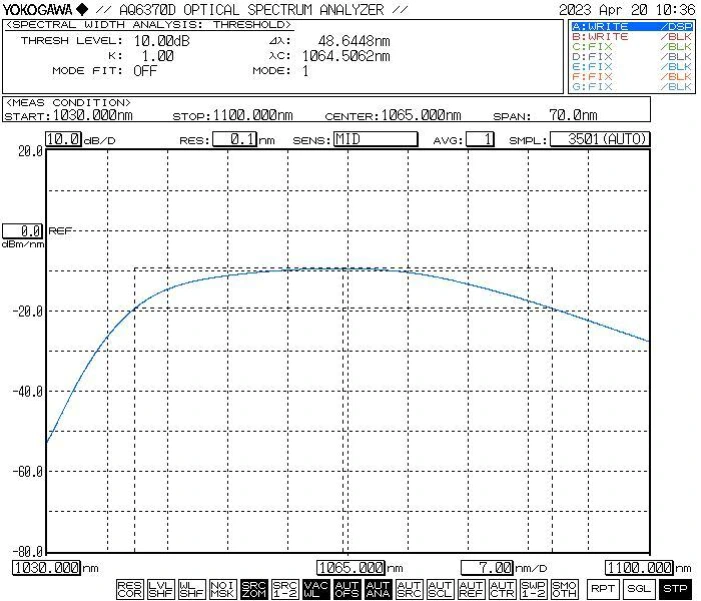

● สเปกตรัม ความเรียบ;
● เอาท์พุต กำลังไฟเป็นตัวเลือกและปรับได้
● ความมั่นคงสูง กำลังขับ;
● โมดูล/โต๊ะแบบตั้งโต๊ะ ตัวเลือกคู่พร้อมการตรวจสอบการสื่อสารเพื่อการบูรณาการที่ง่ายดาย
● การตรวจจับไฟเบอร์
● การถ่ายภาพทางการแพทย์
● อุปกรณ์ไฟเบอร์ออปติก การทดสอบ
● สเปกตรัมทั่วไป
● อุปกรณ์เสริมมาตรฐาน
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
แหล่งกำเนิดแสง ASE (โฮสต์โมดูล) |
1 |
|
2 |
สายข้อมูล USB-RS232 DB9 |
1 |
|
3 |
อะแดปเตอร์ไฟฟ้า (อุปกรณ์เสริม) |
1 |
|
4 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
|
5 |
คู่มือการใช้งาน |
1 |
ขั้นตอนที่ 1. การแกะและประกอบ: กรุณา ตรวจสอบว่าอุปกรณ์เสริมครบถ้วนหรือไม่
ก่อนการประกอบ
ขั้นตอนที่ 2 การเชื่อมต่อจัมเปอร์ไฟเบอร์: เปิด ฝาปิดกันฝุ่นที่ขั้วต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบผิวหน้าปลายไฟเบอร์ และ เชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบ หลังจากยืนยันแล้วว่าไม่มีมลภาวะหรือความเสียหาย
ขั้นตอนที่ 3 การเชื่อมต่ออะแดปเตอร์ไฟและ สายเคเบิลอนุกรม: เชื่อมต่อโมดูลแหล่งกำเนิดแสงและอะแดปเตอร์จ่ายไฟ เชื่อมต่อ โมดูลแหล่งกำเนิดแสงและคอมพิวเตอร์ที่มีสายสัญญาณ USB-RS232 (หมายเหตุ: คอมพิวเตอร์จำเป็นต้องติดตั้งไดรเวอร์พอร์ตอนุกรมก่อน คนขับก็ได้ พบได้ในซีดีรอมหรือได้รับจากบริษัท Box Optronics)

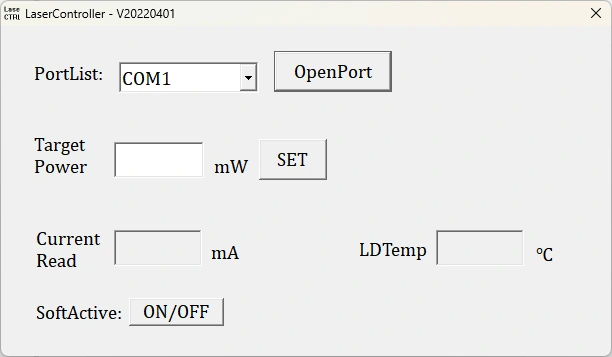

Setp4.Use: เปิดแหล่งกำเนิดแสง สวิตช์เปิดใช้งาน; ไฟแสดงสถานะเอาต์พุตของแหล่งกำเนิดแสงเปิดอยู่และมี เอาท์พุทพลังงานแสง ในเวลานี้ค่ากระแสไฟทำงานและค่าพลังงานแสง คือพารามิเตอร์ที่กำหนดโดยคอมพิวเตอร์โฮสต์เมื่อปิดระบบครั้งล่าสุด พวกเขาสามารถเป็นได้ แก้ไขและบันทึกในซอฟต์แวร์คอมพิวเตอร์โฮสต์ (เฉพาะรุ่นรุ่นเท่านั้น) ด้วยพลังที่ปรับได้)
ขั้นตอนที่ 5.หลังการใช้งาน คลิกปุ่มปิด ปิดแหล่งจ่ายไฟ และตัดการเชื่อมต่อ การเชื่อมต่อไฟเบอร์
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ปรับไฟฟ้าได้ |
มิติ |
|
เอเอสอี |
-XXXX |
-XX |
-XX |
-ต |
-เอ็กซ์ |
|
แหล่งกำเนิดแสง ASE |
1,064:1064นาโนเมตร |
10 :10มิลลิวัตต์ 20:20มิลลิวัตต์ 30:30มิลลิวัตต์ 50:50มิลลิวัตต์ 1H:100มิลลิวัตต์ 5H:500มิลลิวัตต์ 1T:1,000มิลลิวัตต์ |
เอสเอ็ม: สวัสดี1060 น:PM980 |
ที:ปรับได้ |
ม20 :โมดูล M27:โมดูล B:แบบตั้งโต๊ะ |
เช่น ASE-1064-10-SM-T-M20
(ข้อมูลการสั่งซื้อ: แหล่งกำเนิดแสงบรอดแบนด์ ASE 1064nm, เอาต์พุต 10mW กำลัง, ปรับกำลังได้, ด้วยไฟเบอร์ SM Hi1060, แพ็คเกจโมดูล)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10-15 วันทำการ (ถ้ามี. บางส่วนในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● ไม่แนะนำให้เสียบและถอดปลั๊กไฟเบอร์ออปติกบ่อยๆ ขั้วต่อที่ปลายเอาต์พุต ซึ่งจะช่วยหลีกเลี่ยงการปนเปื้อนกับฝุ่นที่สามารถ เพิ่มการสูญเสียการแทรกหรือทำให้ปลายขั้วต่อไหม้
● เมื่อสตาร์ทเครื่อง ขั้นแรกให้ตรวจสอบสวิตช์เปิด/ปิดและสวิตช์กุญแจ ปิดอยู่ จากนั้นจึงเชื่อมต่อสายไฟ เมื่อปิดเครื่อง ให้ปิดเครื่องก่อน สวิตช์กุญแจ; หลังจากไฟแสดงสถานะดับลง ให้ถอดปลั๊กออก ทำ ไม่ตัดไฟโดยตรงในขณะที่แหล่งกำเนิดแสงทำงาน
● สำหรับรุ่นแหล่งกำเนิดแสงบรอดแบนด์ ASE ที่มีกำลังเอาต์พุตน้อยกว่า มากกว่า 200 mW ขั้วต่อไฟเบอร์เอาต์พุตสามารถเชื่อมต่อกับโหมดเดี่ยวอื่น ๆ ได้ อุปกรณ์ไฟเบอร์ผ่านอะแดปเตอร์แบบถอดได้ (หน้าแปลนไฟเบอร์) อย่างไรก็ตามหากเผชิญหน้ากันจนสุดทาง ของขั้วต่อไฟเบอร์มีการปนเปื้อนจึงมีความเสี่ยงสูงที่จะเกิดความเสียหายจากการเผาไหม้ เมื่อเลเซอร์ถูกเปิดใช้งาน—แม้ว่าพลังงานเลเซอร์จะต่ำมากก็ตาม ดังนั้น ก่อนเชื่อมต่อขั้วต่อไฟเบอร์ คุณต้องใช้ไฟเบอร์ชนิดพิเศษก่อน เครื่องมือทำความสะอาดเพื่อทำความสะอาดผิวหน้าได้อย่างทั่วถึง นอกจากนี้ให้ใช้ไฟเบอร์ ผู้ตรวจสอบใบหน้าเพื่อตรวจสอบพื้นผิวอย่างระมัดระวังเพื่อให้มั่นใจว่าสมบูรณ์ ปราศจากฝุ่นและสิ่งปนเปื้อนก่อนทำการเชื่อมต่อผ่านไฟเบอร์ หน้าแปลน ระหว่างการทำความสะอาด การตรวจสอบ และการเชื่อมต่อขั้วต่อไฟเบอร์ คุณต้องแน่ใจว่าแหล่งกำเนิดแสงอยู่ในสถานะปิดใช้งาน ภายใต้หมายเลข สถานการณ์ที่ควรดำเนินการเหล่านี้ในขณะที่แหล่งกำเนิดแสงอยู่ เปล่งแสง เมื่อใช้งานเสร็จแล้วและได้ถอดขั้วต่อออกแล้ว จากส่วนประกอบไฟเบอร์อื่นๆ คุณต้องปิดขั้วต่อไฟเบอร์ทันที มีฝาปิดกันฝุ่น
● รุ่นแหล่งกำเนิดแสงบรอดแบนด์ ASE ที่มีกำลังเอาต์พุต 200 mW หรือ สูงกว่าอาจมีผมเปียเอาต์พุตที่สิ้นสุดด้วยขั้วต่อ FC/APC อย่างไรก็ตาม ขั้วต่อนี้มีไว้สำหรับกำลังเอาท์พุตที่ผู้ใช้เป็นผู้ริเริ่มเท่านั้น การตรวจสอบ (โดยการเชื่อมต่อกับเครื่องวัดพลังงานแสง) หรือสำหรับการเชื่อมต่อกับ ไฟเบอร์คอลลิเมเตอร์ที่สิ้นสุดด้วย FC เพื่อกำหนดทิศทางเอาต์พุตเลเซอร์ไปยังพื้นที่ว่าง มัน ไม่แนะนำให้ใช้อะแดปเตอร์หน้าแปลนเพื่อจับคู่สิ่งนี้โดยตรง เชื่อมต่อกับผมเปียของไฟเบอร์หรืออุปกรณ์อื่น ๆ ที่ผู้ใช้เป็นเจ้าของ ทำเช่นนั้น มีความเสี่ยงอย่างมากที่จะสร้างความเสียหายให้กับทั้งขั้วต่อไฟเบอร์และ เครื่องขยายเสียงนั่นเอง หากจำเป็นต้องมีการเชื่อมต่อกับเส้นใยอื่นก็เป็นเช่นนั้น แนะนำให้ใช้การประกบฟิวชั่น นอกจากนี้ตรวจสอบให้แน่ใจว่าประเภทของ เส้นใยที่เชื่อมต่ออยู่นั้นเข้ากันได้
● เก็บอุปกรณ์ไว้ในที่แห้งและปราศจากความชื้น
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
