1. การแนะนำของ 1,030nm เลเซอร์ไดโอดผีเสื้อ DFB 200mW 100KHz
2. ข้อมูลจำเพาะทางเทคนิค
3. คุณสมบัติผลิตภัณฑ์
4. การใช้งานทั่วไป
5. รายละเอียดสินค้า
6. ข้อมูลการสั่งซื้อ
7. เอกสารข้อมูลและแผ่นทดสอบ
8. เงื่อนไขการเสนอราคาและการชำระเงิน
9. เวลานำ
10. หมายเหตุการดำเนินงาน
11. การประกันคุณภาพและ บริการหลังการขาย

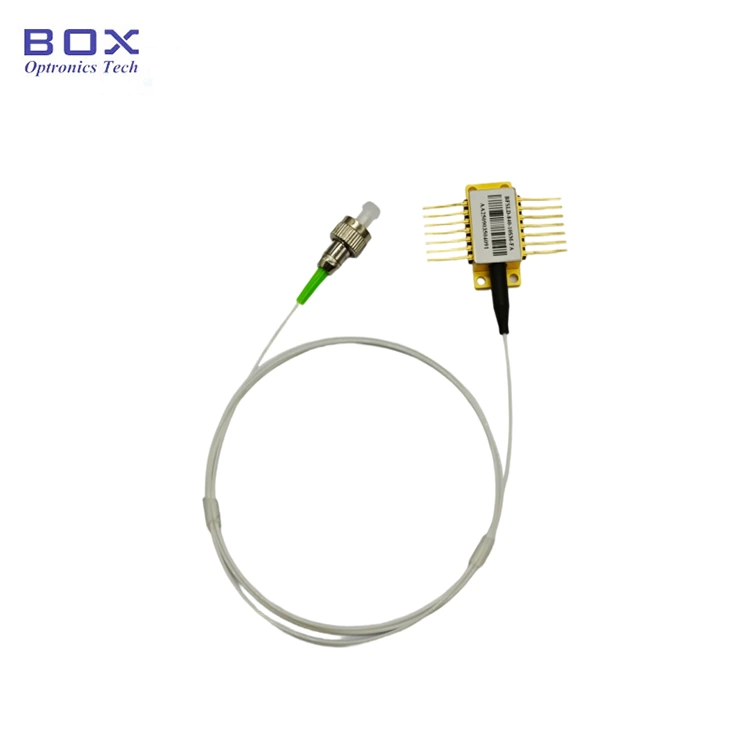

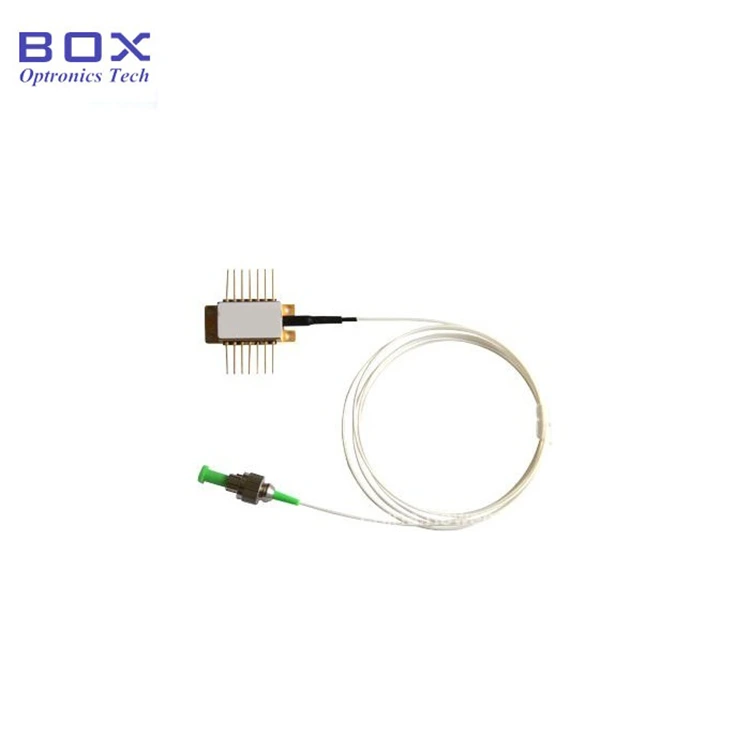

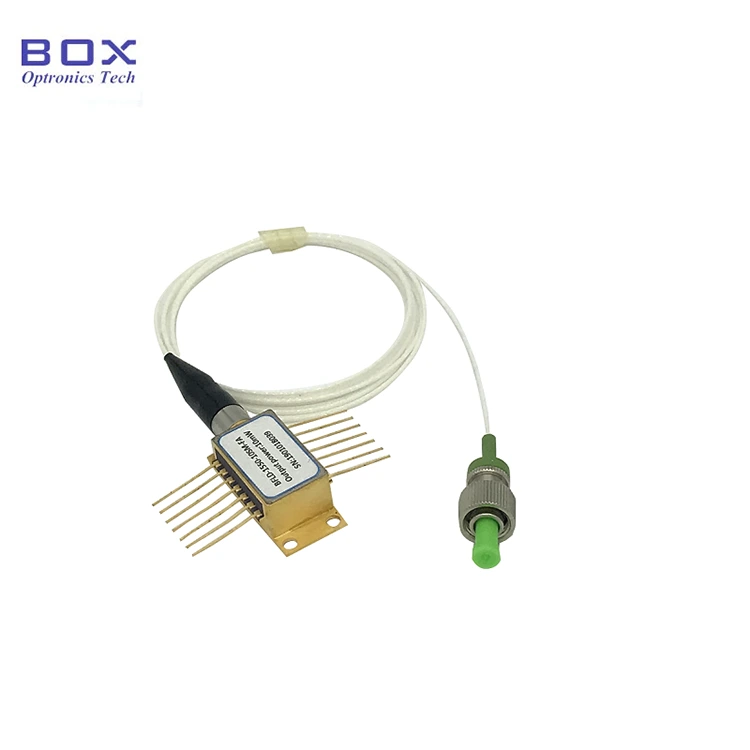

นี่คือเลเซอร์ผีเสื้อ DFB ขนาด 1030nm 200mW 100KHz ไดโอด พร้อมความทนทานต่อความยาวคลื่น +/-2 นาโนเมตร แพ็คเกจผีเสื้อมาตรฐาน 14 พิน และไฟเบอร์ PM980 โดดเด่นด้วยกำลังเอาท์พุตสูงและไลน์ไลน์ที่แคบ และ รวม TEC และเทอร์มิสเตอร์ เหมาะสำหรับการตรวจจับด้วยแสงและการถ่ายภาพ ได้โปรด ใช้ภายใต้การป้องกัน ESD
|
พารามิเตอร์ |
เครื่องหมาย |
เงื่อนไข |
นาที. |
ประเภท |
สูงสุด |
หน่วย |
|
ความยาวคลื่นตรงกลาง |
เลค |
TL=15~35℃ ตามน้ำหนักจริง |
1028 |
1030 |
1032 |
นาโนเมตร |
|
กำลังขับออปติคัล |
ปณ |
TL=25℃ |
— |
200 |
— |
เมกะวัตต์ |
|
เกณฑ์ปัจจุบัน |
ไอทีเอช |
TL=25℃ |
— |
45 |
70 |
มิลลิแอมป์ |
|
แรงดันไฟฟ้าขณะทำงาน |
วีโอพี |
ป๊อป=200มิลลิวัตต์(ตามน้ำหนักจริง) |
— |
— |
2.5 |
V |
|
การดำเนินงานในปัจจุบัน |
ไอออป |
ป๊อป=200มิลลิวัตต์(ตามน้ำหนักจริง) |
— |
300 |
500 |
มิลลิแอมป์ |
|
ความกว้างของเส้น |
เดลเล |
— |
— |
30 |
100 |
กิโลเฮิรตซ์ |
|
การปราบปรามโหมดด้านข้าง อัตราส่วน |
สสส |
— |
— |
40 |
— |
เดซิเบล |
|
การสูญพันธุ์ของโพลาไรซ์ อัตราส่วน |
เอ่อ |
— |
18 |
— |
— |
เดซิเบล |
|
อุณหภูมิความยาวคลื่น ค่าสัมประสิทธิ์ |
∆เล/∆T |
— |
— |
0.08 |
— |
นาโนเมตร/℃ |
|
การตอบสนองของ MPD |
ไอมอน/ป๊อป |
@ -5V แรงดันไบแอส |
1 |
— |
30 |
ไมโครเอ/มิลลิวัตต์ |
|
ความต้านทานของเทอร์มิสเตอร์ |
รท |
— |
9.5 |
10 |
10.5 |
KΩ |
● ผมเปียไฟเบอร์ PM980;
● กำลังขับสูง 200mW;
● ความกว้างของเส้นแคบต่ำกว่า 100kHz;
● 14 พิน แพ็คเกจ BTF พร้อม TEC เทอร์มิสเตอร์และ ติดตามพีดี.
● ลิดาร์;
● การตรวจจับไฟเบอร์ออปติก
● สเปกโทรสโกปี;
● แหล่งเมล็ดพันธุ์สำหรับเลเซอร์

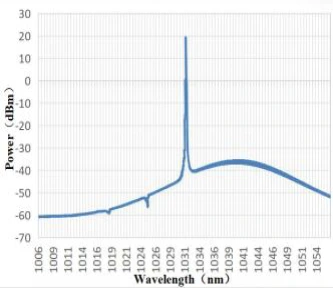

● สเปกตรัมทั่วไป: 1030nm, +/-2nm ความทนทานต่อความยาวคลื่น

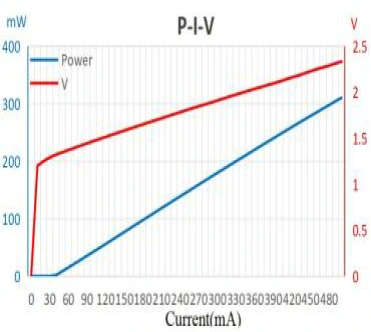

● PIV-1030nm 200mW 100KHz DFB เลเซอร์ไดโอดผีเสื้อ

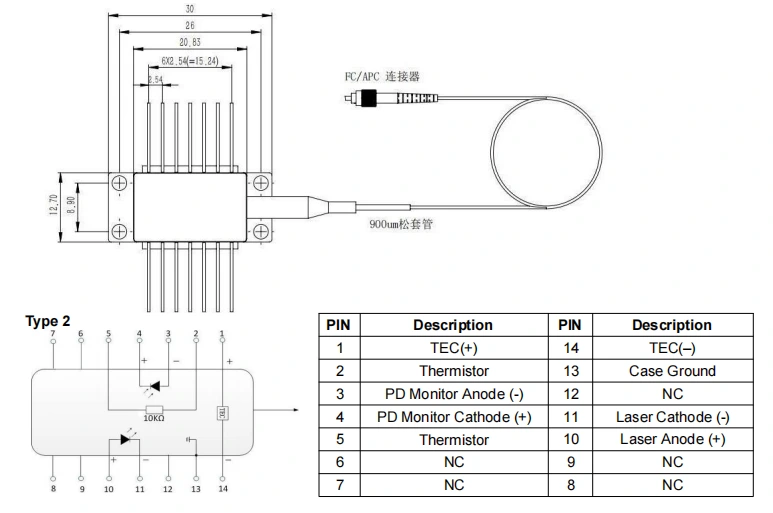

● การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.) -1030nm 200mW 100KHz เลเซอร์ไดโอดผีเสื้อ DFB
● คำถามที่พบบ่อย
(1) สามารถเปลี่ยนความยาวคลื่นโดยการปรับกระแสได้หรือไม่? ช่วงคืออะไร?
--ใช่. ค่าสัมประสิทธิ์ความยาวคลื่นปัจจุบันคือ 0.01 nm/mA และ ค่าสัมประสิทธิ์ความยาวคลื่นอุณหภูมิคือ 0.1 นาโนเมตร / ℃ ช่วงที่ปรับได้ของ WL อยู่ที่ประมาณ ~กึ่งกลาง WL+/- 1 นาโนเมตร
(2) ความยาวผมเปียคือเท่าไร?
--1.2+/-0.1 เมตร
(3) ช่วงการควบคุมพลังงานคืออะไร?
--10~100%
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
PIN ออก |
|
บีเอ็นแอลดี |
-XXX |
-XX |
XX |
-XX |
X |
|
เลเซอร์ไดโอดเส้นตรงแคบ |
1,030: 1,030 นาโนเมตร |
2H:200มิลลิวัตต์ |
PM : PM980
|
เอฟเอ: เอฟซี/เอพีซี SA: เซาท์แคโรไลนา/เอพีซี อื่น |
ค่าว่าง: ประเภทที่ 2 พินปั๊ม |
เช่น BNLD-1030-2HPM-FA
(ข้อมูลการสั่งซื้อ: 1030nm 200mW 100KHz DFB เลเซอร์ไดโอดผีเสื้อ, ด้วยไฟเบอร์ PM980, ขั้วต่อ FC/APC, พินปั๊ม)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● อันตรายจากรังสีเลเซอร์:เมื่ออุปกรณ์ กำลังทำงานอยู่ โดยจะปล่อยลำแสงเลเซอร์ความเข้มสูงออกมา อย่ามองตรงๆ. ปลายไฟเบอร์เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้
● การป้องกัน ESD:อุปกรณ์นี้คือ ไวต่อไฟฟ้าสถิต ดังนั้นจึงต้องมีมาตรการป้องกันไฟฟ้าสถิตที่เข้มงวด ให้ปฏิบัติตามในระหว่างการบรรจุ การขนส่ง และการใช้งาน นอกจากนี้ข้อควรระวัง ควรดำเนินการเพื่อป้องกันไฟกระชาก เนื่องจากอาจส่งผลให้เกิดความล้มเหลวได้ ในความเสียหายถาวรต่ออุปกรณ์ (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อสายดินอย่างเหมาะสม และ สวมสายรัดข้อมือป้องกันไฟฟ้าสถิต)
● การจัดการไฟเบอร์และอุปกรณ์: ออปติคอล เส้นใยมีความเปราะบาง อย่าดึงอุปกรณ์โดยใช้ไฟเบอร์ เมื่อใส่หรือ ถอดอุปกรณ์ออกจากเต้ารับ ห้ามออกแรงกดหรือดึง ปลอกที่ด้านหลังของตัวเครื่อง สำหรับอุปกรณ์ที่มีขั้วต่อ ตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ถูกยกขึ้นพร้อมกัน ระหว่างการติดตั้งหรือถอดออก
● ข้อกำหนดในการบัดกรีพิน:หากพิน ต้องบัดกรีอุณหภูมิบัดกรีต้องไม่เกิน 260°C และ เวลาในการบัดกรีต้องไม่เกิน 10 วินาที ให้ความสนใจเป็นพิเศษกับ ดังต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสภาวะที่ไม่มีไฟฟ้า และหัวแร้งจะต้องต่อสายดินอย่างเหมาะสม
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
