เลเซอร์ไดโอดผีเสื้อ 785nm FP

สารบัญ

1. การแนะนำ 785nm เลเซอร์ไดโอดผีเสื้อ FP

2. ข้อมูลจำเพาะทางเทคนิค

3. คุณสมบัติผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูลและแผ่นทดสอบ

8. เงื่อนไขการเสนอราคาและการชำระเงิน

9. เวลานำ

10. หมายเหตุการดำเนินงาน

11. การประกันคุณภาพและ บริการหลังการขาย

แนะนำผลิตภัณฑ์

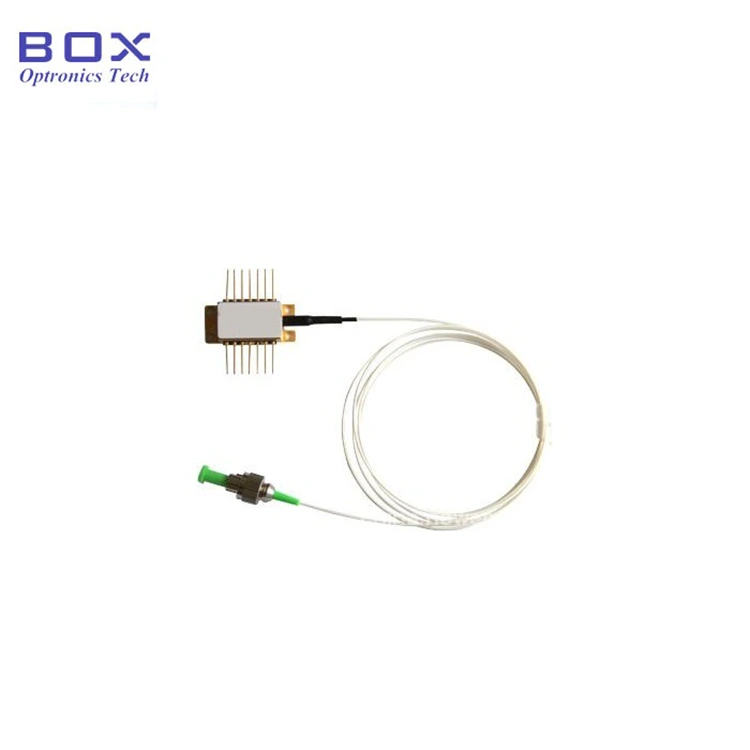

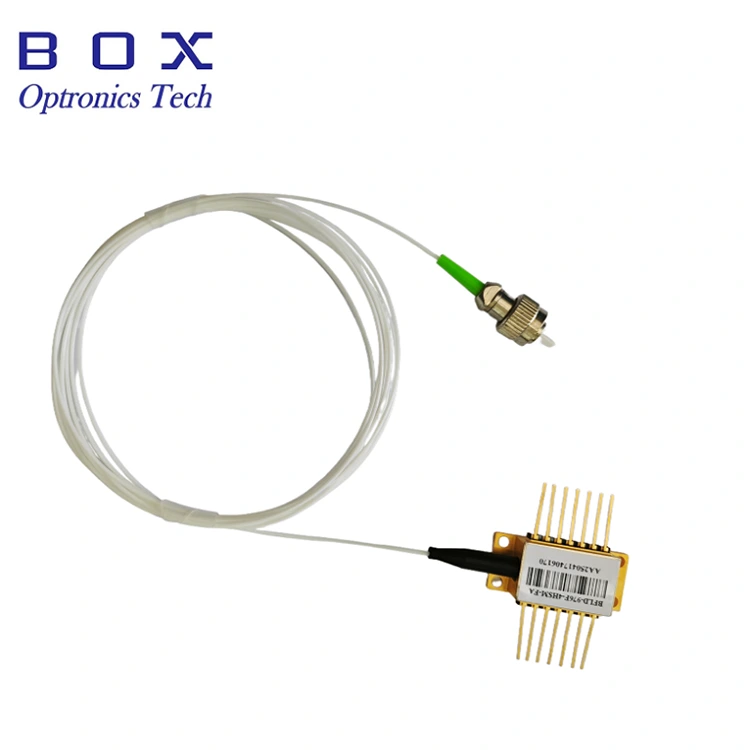

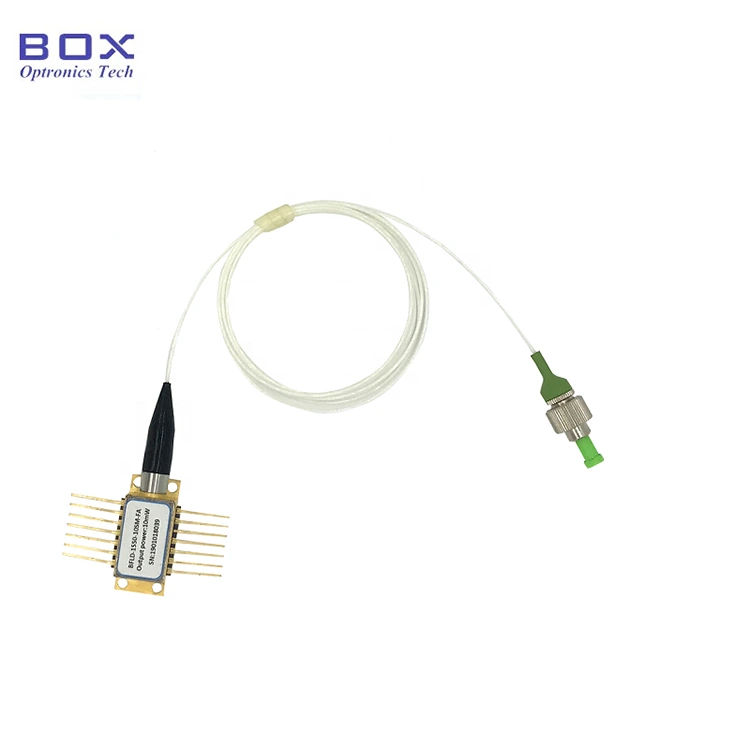

นี่คือเลเซอร์ไดโอดผีเสื้อ FP ขนาด 785 นาโนเมตร ที่มีคุณสมบัติเพิ่มขึ้น กำลังขับสูงสุด 30mW ชนิดไฟเบอร์ก็ได้ SM785-HP หรือ PM780-HP และผสานรวม TEC, โฟโตไดโอดของจอภาพ และเทอร์มิสเตอร์ ที่ ท่อป้องกัน 900um และขั้วต่อ FC/APC เป็นอุปกรณ์เสริม หากต้องการหมุด การบัดกรี อุณหภูมิในการบัดกรีต้องไม่เกิน 260°C และเวลาในการบัดกรี ต้องไม่เกิน 10 วินาที แพ็คเกจโมดูล/แบบตั้งโต๊ะพร้อมวงจรขับ มีกำลังขับ 50mW

สินค้า ข้อมูลจำเพาะ

คุณสมบัติผลิตภัณฑ์

● เอสเอ็ม785-เอชพี หรือไฟเบอร์ PM780-HP

● กำลังขับขาออกเพิ่มขึ้น ถึง 30mW;

● 14 พิน แพ็คเกจ BTF พร้อม TEC, เทอร์มิสเตอร์ และ ติดตามพีดี.

การใช้งานผลิตภัณฑ์

● แหล่งกำเนิดแสง;

● การตรวจจับไฟเบอร์ออปติก ระบบ;

● การประมวลผลวัสดุ

รายละเอียดสินค้า

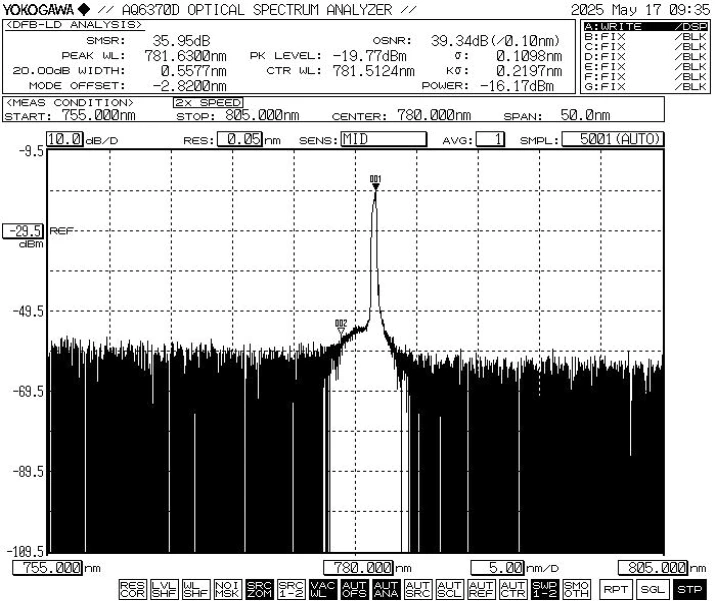

● สเปกตรัมทั่วไป: 785 นาโนเมตร, ความทนทานต่อ WL +/-10 นาโนเมตร

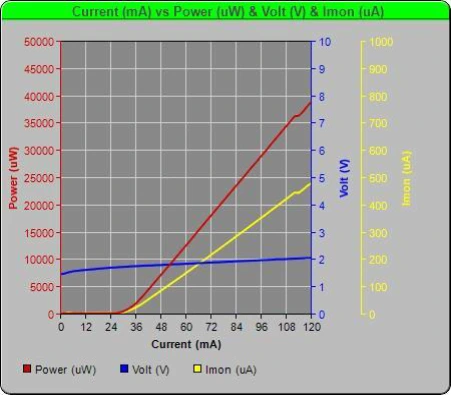

● เลเซอร์ไดโอดผีเสื้อ PIV-785nm 30mW FP

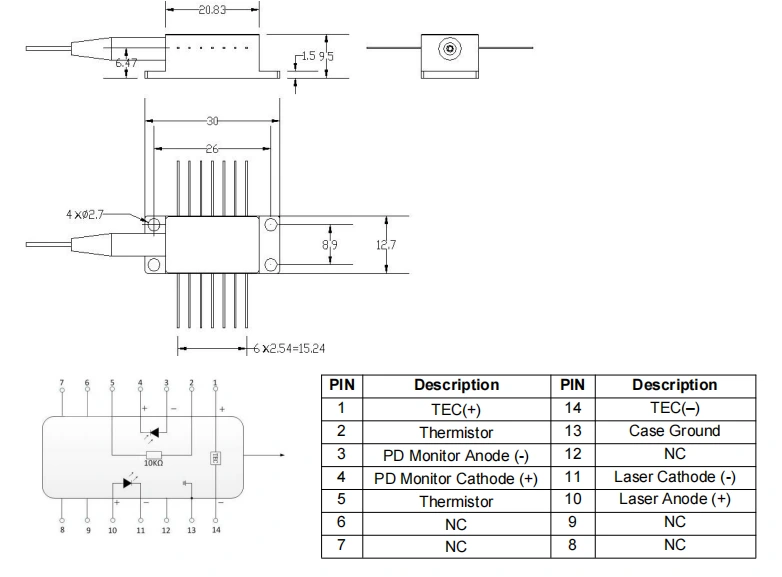

● การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.) -785nm FP Butterfly เลเซอร์ไดโอด

● อุปกรณ์เสริมมาตรฐาน

*อุปกรณ์สแตนด์อโลน; ไม่มีไดรเวอร์ในตัว (แพ็คเกจโมดูลพร้อมไดรเวอร์ วงจรเป็นตัวเลือก)

การสั่งซื้อ ข้อมูล

เช่น BFLD-F785-30SM-FA

(ข้อมูลการสั่งซื้อ: เลเซอร์ไดโอดผีเสื้อ 785nm FP, เอาต์พุต 30mW กำลังไฟ, ไฟเบอร์ SM Hi780, ขั้วต่อ FC/APC, พินปั๊ม)

สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูลและ ใบทดสอบ

เอกสารข้อมูล

ใบทดสอบ

เงื่อนไขการเสนอราคาและการชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

หมายเหตุการดำเนินงาน

● อันตรายจากรังสีเลเซอร์:เมื่ออุปกรณ์ กำลังทำงานอยู่ โดยจะปล่อยลำแสงเลเซอร์ความเข้มสูงออกมา อย่ามองตรงๆ. ปลายไฟเบอร์เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้

● การป้องกัน ESD:อุปกรณ์นี้คือ ไวต่อไฟฟ้าสถิต ดังนั้นจึงต้องมีมาตรการป้องกันไฟฟ้าสถิตที่เข้มงวด ให้ปฏิบัติตามในระหว่างการบรรจุ การขนส่ง และการใช้งาน นอกจากนี้ ควรใช้ความระมัดระวังเพื่อป้องกันไฟกระชากเนื่องจากไม่สามารถทำได้ อาจส่งผลให้อุปกรณ์เสียหายอย่างถาวร (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์เหมาะสม ต่อสายดินและสวมสายรัดข้อมือป้องกันไฟฟ้าสถิต)

● การจัดการไฟเบอร์และอุปกรณ์: ออปติคอล เส้นใยมีความเปราะบาง อย่าดึงอุปกรณ์โดยใช้ไฟเบอร์ เมื่อใส่หรือ ถอดอุปกรณ์ออกจากเต้ารับ ห้ามออกแรงกดหรือดึง ปลอกที่ด้านหลังของตัวเครื่อง สำหรับอุปกรณ์ที่มีขั้วต่อ ตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ถูกยกขึ้นพร้อมกัน ระหว่างการติดตั้งหรือถอดออก

● ข้อกำหนดในการบัดกรีพิน:หากพิน ต้องบัดกรีอุณหภูมิบัดกรีต้องไม่เกิน 260°C และ เวลาในการบัดกรีต้องไม่เกิน 10 วินาที ให้ความสนใจเป็นพิเศษกับ ดังต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสภาวะที่ไม่มีไฟฟ้า และหัวแร้งจะต้องต่อสายดินอย่างเหมาะสม

● การดำเนินการเพิ่มพลัง: ระหว่างการเปิดเครื่อง ห้ามใช้กระแสไฟสูงโดยตรง เพราะอาจทำให้ชิปเสียหายได้ ให้เปิดอุปกรณ์ที่ระดับปัจจุบันใกล้กับเกณฑ์ของชิปแทน และ แล้วค่อยเพิ่มกระแสทีละน้อยจนได้ระดับที่ต้องการ ถึงแล้ว

● ลำดับการทำความเย็นและการเพิ่มพลัง:ก่อน เปิดส่วนประกอบทั้งหมด ขั้นแรกเปิดใช้งานตัวทำความเย็น จากนั้นจึงดำเนินการต่อ เพิ่มกำลัง - เพิ่มขั้นตอนเพื่อป้องกันชิปร้อนเกินไปและการโอเวอร์โหลด

การประกันคุณภาพและ บริการหลังการขาย

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
