เลเซอร์ไดโอดผีเสื้อ FP 520nm

สารบัญ

1. บทนำของ 520nm เลเซอร์ไดโอดผีเสื้อ FP

2. ข้อมูลจำเพาะทางเทคนิค

3. คุณสมบัติผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูลและแผ่นทดสอบ

8. เงื่อนไขการเสนอราคาและการชำระเงิน

9. เวลานำ

10. หมายเหตุการดำเนินงาน

11. การประกันคุณภาพและ บริการหลังการขาย

แนะนำผลิตภัณฑ์

นี่คือไดโอดเลเซอร์ผีเสื้อ FP 520nm ที่มี แพ็คเกจปีกผีเสื้อ 14 พิน เป็นเลเซอร์ไดโอด Fabry-Perot มีกำลังสูงถึง 30mW กำลังขับและ TEC และเทอร์มิสเตอร์ในตัว ชนิดไฟเบอร์อาจเป็น SM-460HP หรือ PM-S460-HP ไฟเบอร์ เหมาะสำหรับเครื่องมือทางแสง หากต้องการหมุด การบัดกรี อุณหภูมิในการบัดกรีต้องไม่เกิน 260°C และเวลาในการบัดกรี ต้องไม่เกิน 10 วินาที

สินค้า ข้อมูลจำเพาะ

คุณสมบัติผลิตภัณฑ์

● เอสเอ็ม-460เอชพี หรือไฟเบอร์ PM-S460-HP

● กำลังขับขาออกเพิ่มขึ้น ถึง 30mW;

● 14 พิน แพ็คเกจ BTF พร้อม TEC และ Monitor PD;

● เลเซอร์ไดโอดแบบไฟเบอร์คู่ที่มองเห็นได้

การใช้งานผลิตภัณฑ์

● อุปกรณ์เกี่ยวกับสายตา

● การส่งผ่านใยแก้วนำแสง ระบบ;

● บ่งชี้ด้วยเลเซอร์

รายละเอียดสินค้า

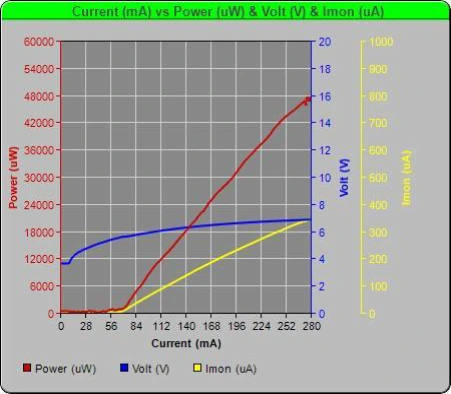

● สเปกตรัมทั่วไป: PIV

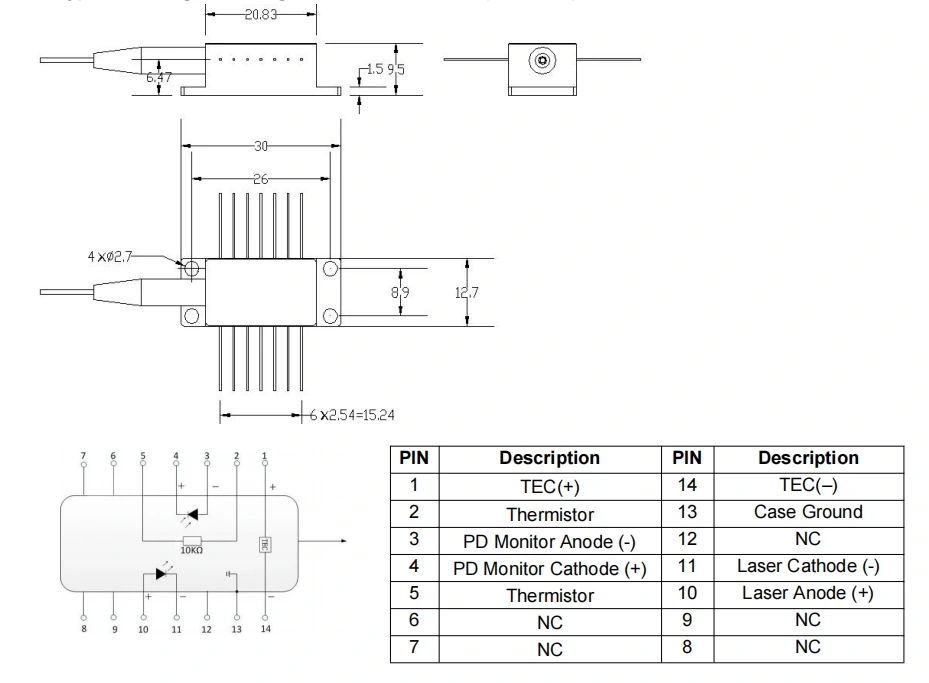

● การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.) -520nm FP Butterfly เลเซอร์ไดโอด

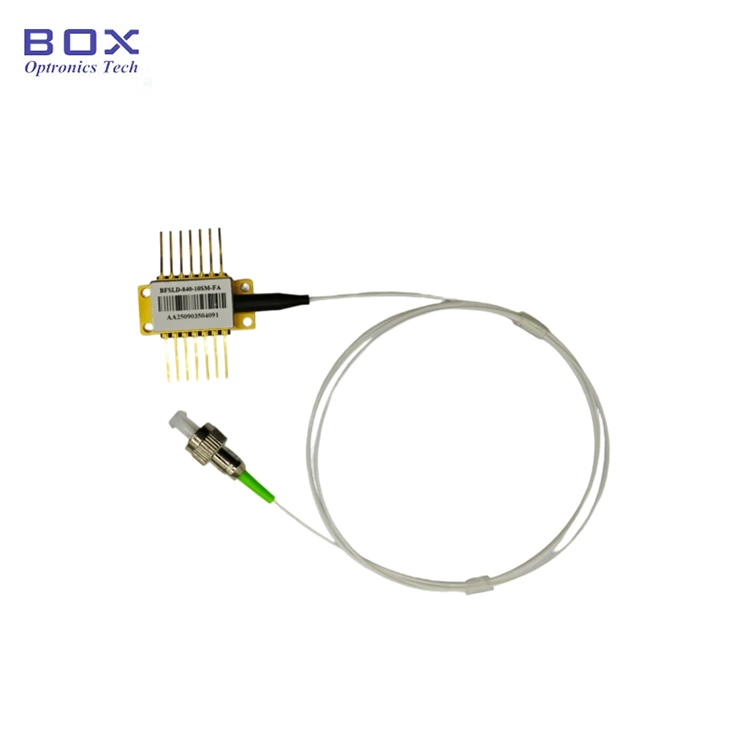

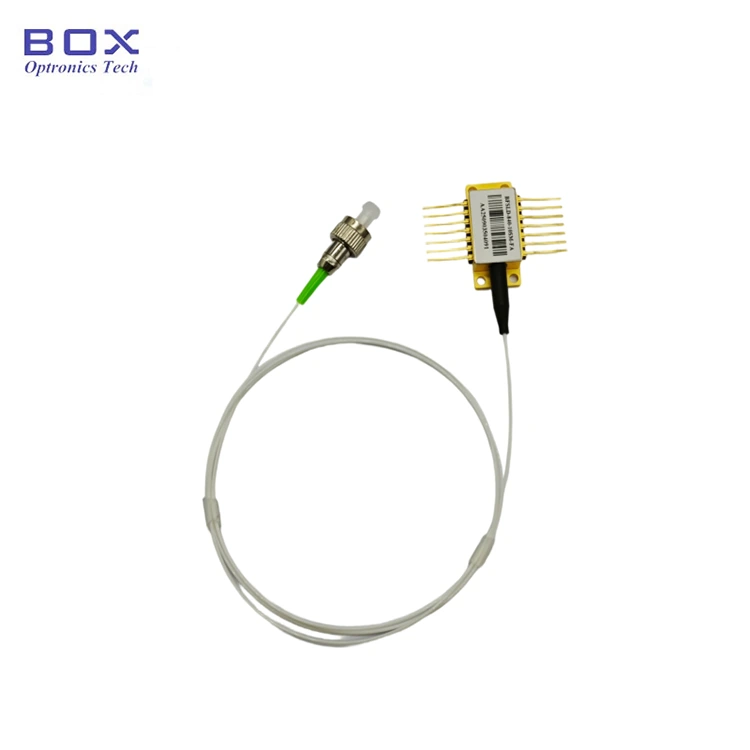

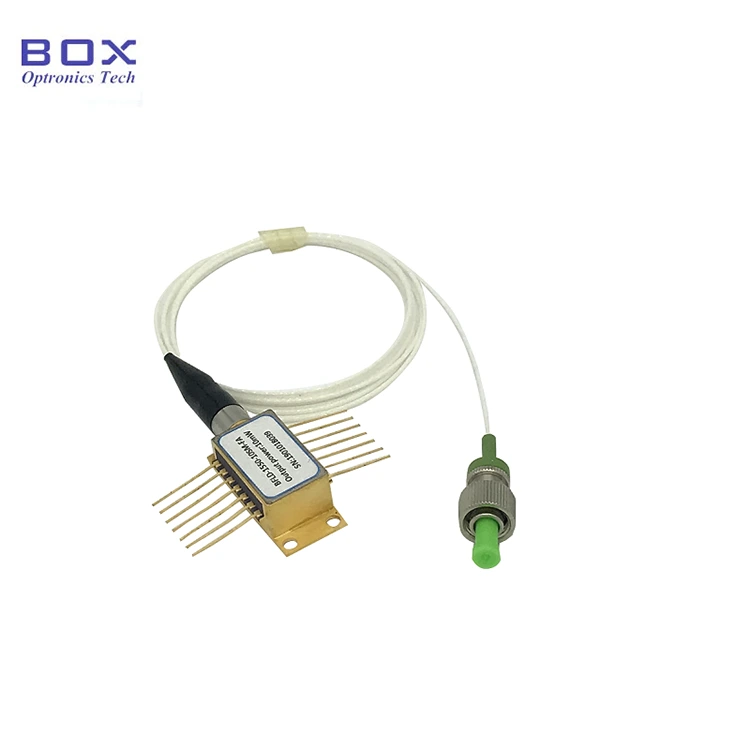

● ตัวอย่างการบรรจุ

*อุปกรณ์สแตนด์อโลน; ไม่มีไดรเวอร์ในตัว (แพ็คเกจโมดูลพร้อมไดรเวอร์ วงจรเป็นตัวเลือก)

การสั่งซื้อ ข้อมูล

เช่น BFLD-F520-30SM-FA

(ข้อมูลการสั่งซื้อ: เลเซอร์ไดโอดผีเสื้อ 520nm FP, ผีเสื้อ 14 พิน แพ็คเกจ, กำลังขับ 30mW, พร้อมไฟเบอร์ 460HP SM, ขั้วต่อ FC/APC)

สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูลและ ใบทดสอบ

เอกสารข้อมูล

ใบทดสอบ

เงื่อนไขการเสนอราคาและ การชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

หมายเหตุการดำเนินงาน

● เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง ทำ อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้

● อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต จึงถือปฏิบัติอย่างเคร่งครัด จำเป็นต้องมีมาตรการป้องกันไฟฟ้าสถิตระหว่างการบรรจุ การคมนาคมและการใช้งาน นอกจากนี้ ต้องมีมาตรการป้องกันเพื่อป้องกัน แหล่งจ่ายไฟกระชาก เนื่องจากการไม่ทำเช่นนั้นอาจส่งผลให้เกิดความเสียหายถาวรกับ อุปกรณ์ (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อสายดินอย่างเหมาะสมและสวมอุปกรณ์ป้องกันไฟฟ้าสถิต สายรัดข้อมือ)

● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด

● หากพินจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เป็นเช่นนั้น เกิน 260°C และเวลาในการบัดกรีต้องไม่เกิน 10 วินาที โดยเฉพาะ ต้องให้ความสนใจกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งจะต้องถูกต้อง ต่อสายดิน

● ในระหว่างกระบวนการเพิ่มพลัง ห้ามใช้กระแสไฟฟ้าสูงโดยตรง เช่น สิ่งนี้เสี่ยงต่อการสร้างความเสียหายให้กับชิป ให้เปิดอุปกรณ์ในระดับปัจจุบันแทน ใกล้กับเกณฑ์ของชิปแล้วค่อย ๆ เพิ่มกระแสให้เล็กลง เพิ่มขึ้นจนได้ระดับที่ต้องการ

● ก่อนที่จะเปิดส่วนประกอบทั้งหมด ให้เปิดใช้งานตัวทำความเย็นก่อน และ จากนั้นดำเนินการตามขั้นตอนการเพิ่มพลังแบบค่อยเป็นค่อยไปเพื่อป้องกันชิปร้อนเกินไปและ โอเวอร์โหลด

การประกันคุณภาพและ บริการหลังการขาย

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง

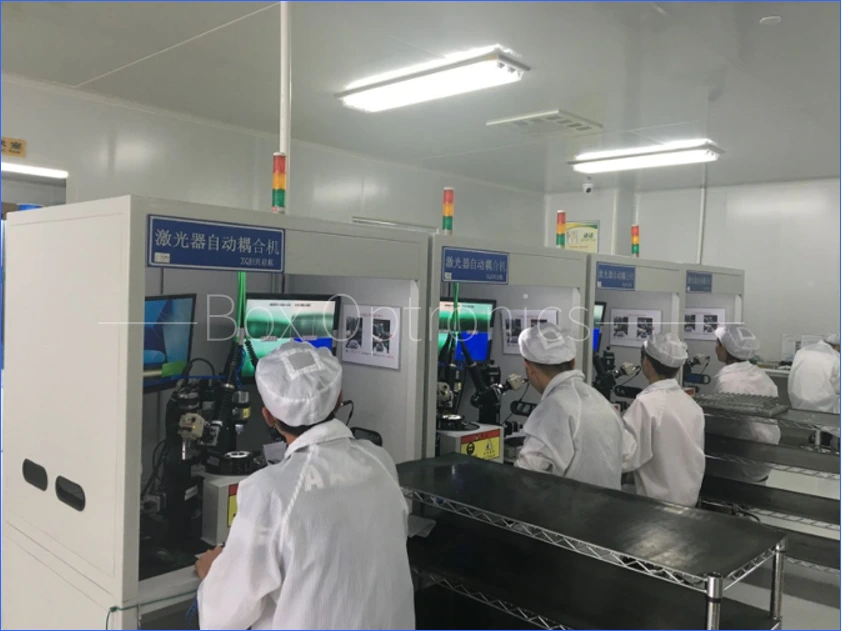

ผลิตจริง เส้น
