เลเซอร์ไดโอดผีเสื้อ 850nm FP

สารบัญ

1. การแนะนำ 850nm เลเซอร์ไดโอดผีเสื้อ FP

2. ข้อมูลจำเพาะทางเทคนิค

3. คุณสมบัติผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูลและแผ่นทดสอบ

8. เงื่อนไขการเสนอราคาและการชำระเงิน

9. เวลานำ

10. หมายเหตุการดำเนินงาน

11. การประกันคุณภาพและ บริการหลังการขาย

แนะนำผลิตภัณฑ์

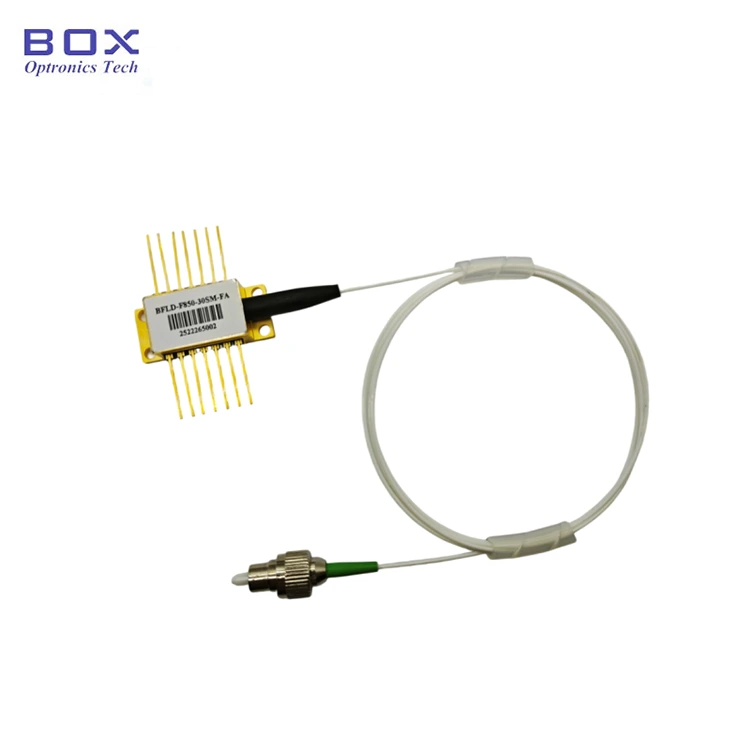

เลเซอร์ไดโอดผีเสื้อ FP 850nm มีกำลังเอาต์พุตที่ สูงถึง 30mW คุณภาพลำแสงที่ดีสำหรับการเชื่อมต่อกับไฟเบอร์ออปติกและ ส่วนประกอบทางแสงอื่นๆ และรวมเทอร์โมอิเล็กทริกคูลเลอร์ (TEC) การตรวจสอบ PD และเทอร์มิสเตอร์ เหมาะสำหรับสนามเช่นระยะสั้น การสื่อสารด้วยแสงและการตรวจจับไฟเบอร์

สินค้า ข้อมูลจำเพาะ

คุณสมบัติผลิตภัณฑ์

● SM Hi780 ไฟเบอร์ ผมเปีย;

● สูง กำลังขับสูงสุด 30mW;

● 14 พิน แพ็คเกจ BTF พร้อม TEC, เทอร์มิสเตอร์ และ มอนิเตอร์ PD

การใช้งานผลิตภัณฑ์-850nm FP Butterfly เลเซอร์ไดโอด

● ออปติคัลระยะสั้น การสื่อสาร;

● แหล่งกำเนิดแสงในห้องปฏิบัติการ และการทดสอบทางแสง

● การถ่ายภาพทางชีวภาพ

● การตรวจจับใยแก้วนำแสง

รายละเอียดสินค้า

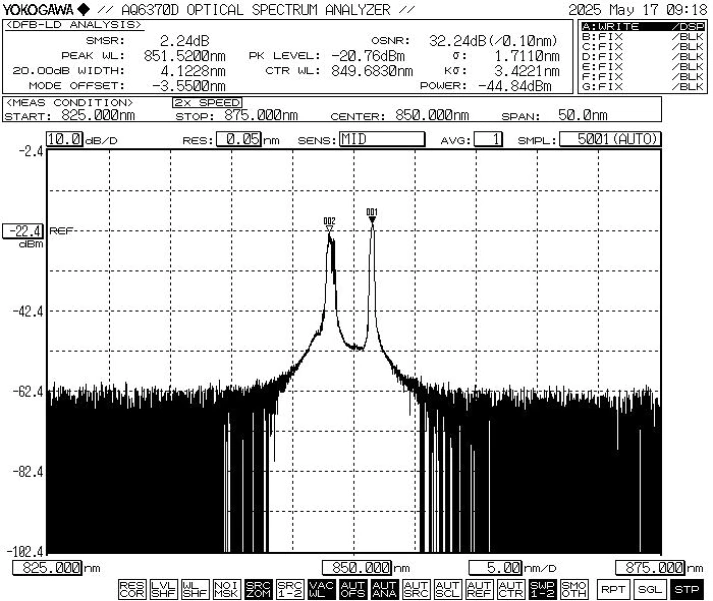

● สเปกตรัมทั่วไป: 850 นาโนเมตร, ความทนทานต่อ WL +/-10 นาโนเมตร

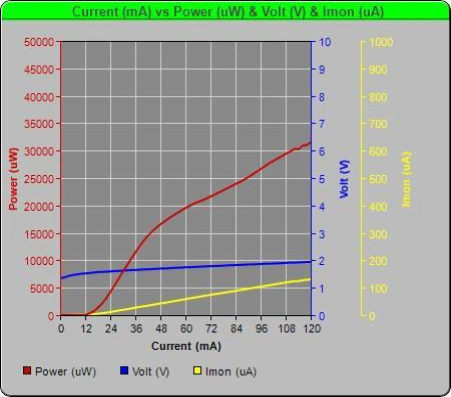

● เลเซอร์ไดโอดผีเสื้อ PIV-850nm 30mW FP

● อุปกรณ์เสริมมาตรฐาน

*อุปกรณ์สแตนด์อโลน; ไม่มีไดรเวอร์ในตัว (แพ็คเกจโมดูลพร้อมไดรเวอร์ วงจรเป็นตัวเลือก)

ข้อมูลการสั่งซื้อ

เช่น BFLD-F785-30SM-FA

(ข้อมูลการสั่งซื้อ: เลเซอร์ไดโอดผีเสื้อ 850nm FP, เอาต์พุต 30mW กำลังไฟพร้อมไฟเบอร์ SM, ขั้วต่อ FC/APC, พินปั๊ม)

สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูลและ ใบทดสอบ

เอกสารข้อมูล

ใบทดสอบ

เงื่อนไขการเสนอราคาและ การชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

(3) อื่น ๆ

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

หมายเหตุการดำเนินงาน

● เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง ทำ อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้

● อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต จึงถือปฏิบัติอย่างเคร่งครัด จำเป็นต้องมีมาตรการป้องกันไฟฟ้าสถิตระหว่างการบรรจุ การคมนาคมและการใช้งาน นอกจากนี้ ต้องมีมาตรการป้องกันเพื่อป้องกัน แหล่งจ่ายไฟกระชาก เนื่องจากการไม่ทำเช่นนั้นอาจส่งผลให้เกิดความเสียหายถาวรกับ อุปกรณ์ (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อสายดินอย่างเหมาะสมและสวมอุปกรณ์ป้องกันไฟฟ้าสถิต สายรัดข้อมือ)

● หากพินจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เป็นเช่นนั้น เกิน 260°C และเวลาในการบัดกรีต้องไม่เกิน 10 วินาที โดยเฉพาะ ต้องให้ความสนใจกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งจะต้องถูกต้อง ต่อสายดิน

● เมื่อใช้อุปกรณ์ ให้ปฏิบัติตามแรงดันไฟฟ้าที่ใช้งานและอย่างเคร่งครัด ช่วงปัจจุบันที่ระบุในแผ่นข้อมูล พารามิเตอร์หลัก รวมถึง Ith (กระแสขั้นต่ำ), Iop max (กระแสไฟใช้งานสูงสุด), Vop max (กระแสสูงสุด แรงดันไฟฟ้าที่ใช้งาน) และ γc (ความยาวคลื่นกลาง) ควรอ้างอิง โดยเฉพาะในรายงานการทดสอบที่ให้ไว้ ณ เวลาที่จัดส่ง หมายเหตุ: การดำเนินการ เกินกว่าพิกัดสูงสุดที่แน่นอนอาจทำให้อุปกรณ์เสียหายอย่างถาวร

การประกันคุณภาพและ บริการหลังการขาย

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
