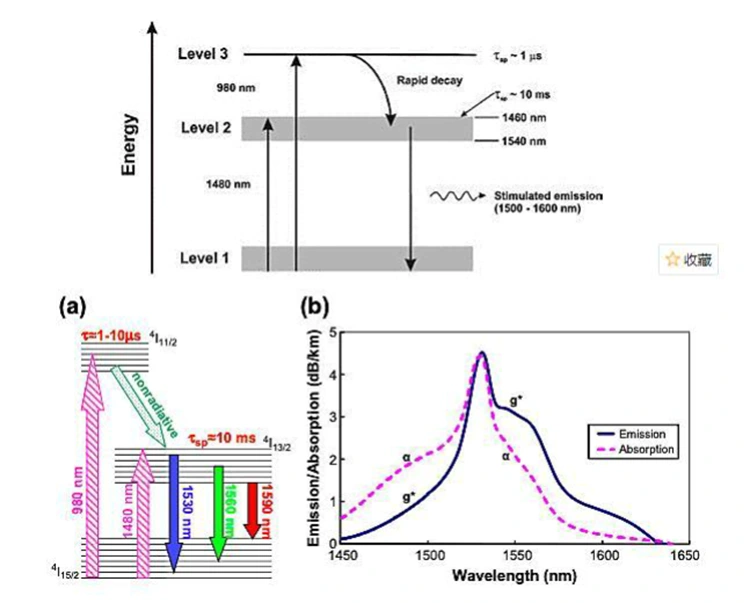

● พลังงานถูกฉีดเข้าไปในเส้นใยที่เจือด้วยเออร์เบียมโดยใช้แหล่งปั๊ม 980 นาโนเมตรหรือ 1480 นาโนเมตร ไอออนเออร์เบียมในสถานะพื้นดินที่น่าตื่นเต้น (Er³⁺) ไปสู่ระดับพลังงานที่สูงขึ้น จากนั้นไอออนเหล่านี้จะคลายตัวอย่างรวดเร็วจนอยู่ในสถานะที่แพร่กระจายได้ ดังนั้นจึงบรรลุการผกผันของประชากร
● เมื่อไฟสัญญาณ 1550 นาโนเมตรส่องผ่านเส้นใยที่เจือด้วยเออร์เบียม จะกระตุ้นให้เกิดกระบวนการกระตุ้นการปล่อยแสง สิ่งนี้ทำให้ไอออนเออร์เบียมที่แพร่กระจายได้ (Er³⁺) เปลี่ยนกลับไปเป็นสถานะพื้น โดยปล่อยโฟตอนที่สอดคล้องกันซึ่งเหมือนกับแสงสัญญาณ ดังนั้นจึงบรรลุการขยายกำลังสัญญาณแบบเอกซ์โปเนนเชียล (ในระบบการปกครองของสัญญาณขนาดเล็ก)

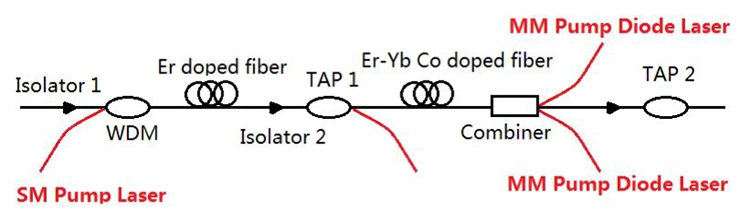

● ด้วยการใช้เส้นใยเจือร่วมเออร์เบียม-อิตเทอร์เบียมรวมกับเทคโนโลยีการรวมปั๊มหลายโหมด ทำให้กำลังเอาต์พุตอิ่มตัวเพิ่มขึ้นได้อย่างมาก (ถึงระดับพลังงานหลายวัตต์) ดังนั้นจึงเป็นไปตามข้อกำหนดของสายเคเบิลใต้น้ำระยะไกลพิเศษ ระบบ CATV กำลังสูง และสถานการณ์การส่งผ่านที่มีความหนาแน่นสูง
|
ส่วนประกอบ |
คำอธิบาย |
|
ตัวแยกแสง |
นำสัญญาณแสงไปในทิศทางเดียว ป้องกันแสงสะท้อนไม่ให้ทำให้เกิดการสั่นไหวในตัวเอง และปกป้องแหล่งกำเนิดปั๊มและความเสถียรของการเชื่อมต่อสัญญาณ |
|
ข้อต่อ WDM |
จับคู่ไฟปั๊มโหมดเดี่ยว (SM) 980/1480 นาโนเมตรและไฟสัญญาณ 1550 นาโนเมตรเข้ากับไฟเบอร์เจือเออร์เบียมอย่างมีประสิทธิภาพเพื่อพลังงานและการส่งผ่านสัญญาณพร้อมกัน |
|
ไฟเบอร์เจือ Er |
ตัวกลางรับแกนกลางที่ขยายสัญญาณแสงผ่านการเปลี่ยนระดับพลังงานของไอออนเออร์เบียม เพื่อกำหนดประสิทธิภาพเกนพื้นฐานและสัญญาณรบกวน |
|
แตะตัวแยกสัญญาณ |
แตะส่วนของสัญญาณออปติคอลแบบเรียลไทม์เพื่อตรวจสอบพลังงานโดยไม่กระทบต่อลิงก์หลัก ช่วยให้แสดงภาพสถานะของระบบได้ |
|
Er-Yb โคเจือไฟเบอร์ |
ปรับปรุงประสิทธิภาพการดูดซับของปั๊มและกำลังเอาท์พุตที่อิ่มตัว เหมาะสำหรับการใช้งานเครื่องขยายเสียงกำลังสูงและระยะไกล |
|
เครื่องผสมผสาน |
จับคู่ไฟปั๊มแบบหลายโหมด (MM) เข้ากับไฟสัญญาณแบบขยายล่วงหน้าเพื่อให้เกิดการฉีดปั๊มกำลังสูงและเพิ่มอัตราขยายหลังเวที ใช้กันอย่างแพร่หลายในการออกแบบ EYDFA กำลังสูง |
|
ปั๊มเลเซอร์ซอร์ส |
ให้พลังงานกระตุ้นที่ 980 นาโนเมตร / 1480 นาโนเมตร: • ปั๊ม 980 นาโนเมตร: เสียงเบา ประสิทธิภาพสูง เหมาะสำหรับการใช้งานระยะกลางและระยะสั้น • ปั๊ม 1480 นาโนเมตร: กำลังอิ่มตัวสูงกว่า เหมาะสำหรับการใช้งานสายเคเบิลระยะไกลพิเศษและใต้น้ำ • ปั๊มหลายโหมด: เหมาะสำหรับความต้องการในการขยายกำลังสูง |
เลเซอร์ไดโอดปั๊มระบายความร้อนด้วย TEC 980nm
โมดูลเลเซอร์ไดโอดปั๊มขนาด 980 นาโนเมตรพร้อมวงจรขับเคลื่อนในตัว
เครื่องขยายสัญญาณไฟเบอร์บูสเตอร์เจือด้วยเออร์เบียม C-band
คำถามที่ 1: ข้อดีของการปั๊ม 980 นาโนเมตร และปั๊ม 1480 นาโนเมตร ตามลำดับคืออะไร
A1: ข้อดีของการสูบน้ำที่ 980 นาโนเมตร: ประสิทธิภาพการแปลงปั๊มสูงและค่าเสียงรบกวนต่ำ เป็นตัวเลือกกระแสหลักสำหรับ EDFA ที่ใช้พลังงานต่ำถึงปานกลาง ซึ่งใช้กันอย่างแพร่หลายในเครือข่ายเขตเมืองใหญ่ เครือข่ายการเข้าถึง และสถานการณ์การเชื่อมต่อโครงข่ายศูนย์ข้อมูลบางสถานการณ์
ข้อดีของการปั๊มที่ 1480 นาโนเมตร: ประสิทธิภาพควอนตัมของปั๊มที่สูงขึ้นและกำลังเอาต์พุตของอุปกรณ์เดียวที่สูงขึ้น ซึ่งปรับปรุงกำลังเอาต์พุตอิ่มตัวอย่างมีนัยสำคัญ เป็นโซลูชันการปั๊มหลักสำหรับ EDFA กำลังสูง เหมาะอย่างยิ่งสำหรับเครือข่ายแกนหลักระยะไกลพิเศษ สายเคเบิลออปติคัลใต้น้ำ และสถานการณ์การส่งสัญญาณระยะไกลที่มีความจุสูง
คำถามที่ 2: EDFA แบบโหมดเดี่ยวและหลายโหมดแตกต่างกันอย่างไร
ตอบ 2: EDFA กระแสหลักทั้งหมดในอุตสาหกรรมเป็น EDFA แบบโหมดเดียว ไม่มีผลิตภัณฑ์ EDFA แบบหลายโหมดที่ใช้งานได้ในเชิงพาณิชย์ EDFA โหมดเดี่ยวได้รับการออกแบบมาโดยเฉพาะสำหรับระบบไฟเบอร์โหมดเดี่ยว ซึ่งตรงกับลักษณะการสูญเสียต่ำของไฟเบอร์โหมดเดี่ยว ส่วนใหญ่จะใช้สำหรับการส่งผ่านแสงระยะไกลและทำหน้าที่เป็นส่วนประกอบหลักในการโทรคมนาคมและการส่งสัญญาณทางศูนย์ข้อมูลทางไกล ไฟเบอร์มัลติโหมดเหมาะสำหรับการส่งสัญญาณระยะสั้นประมาณ 100 เมตร โดยมีการสูญเสียการส่งสัญญาณสูงและการกระจายหลายเส้นทาง สำหรับการชดเชยที่ได้รับในสถานการณ์ระยะสั้น แนะนำให้ใช้เครื่องขยายสัญญาณออปติคัลเซมิคอนดักเตอร์ขนาดเล็ก (SOA) แทน EDFA
คำถามที่ 3: ช่วงความยาวคลื่นส่งผลต่อประสิทธิภาพของ EDFA หรือไม่
A3: ใช่ ความยาวคลื่นส่งผลต่อประสิทธิภาพของ EDFA EDFA ส่วนใหญ่ทำงานในแถบ C และ L-band ซึ่งมีศูนย์กลางอยู่ที่ประมาณ 1,550 นาโนเมตร ภายในช่วงที่ออกแบบไว้ ให้อัตราขยายที่คงที่และมีเสียงรบกวนต่ำ เกินขอบเขต อัตราขยายจะลดลง และสัญญาณรบกวนเพิ่มขึ้น เพื่อให้มั่นใจถึงประสิทธิภาพ EDFA โปรดตรวจสอบให้แน่ใจว่าช่วงความยาวคลื่นของแอมพลิฟายเออร์ตรงกับความต้องการของระบบ
-
