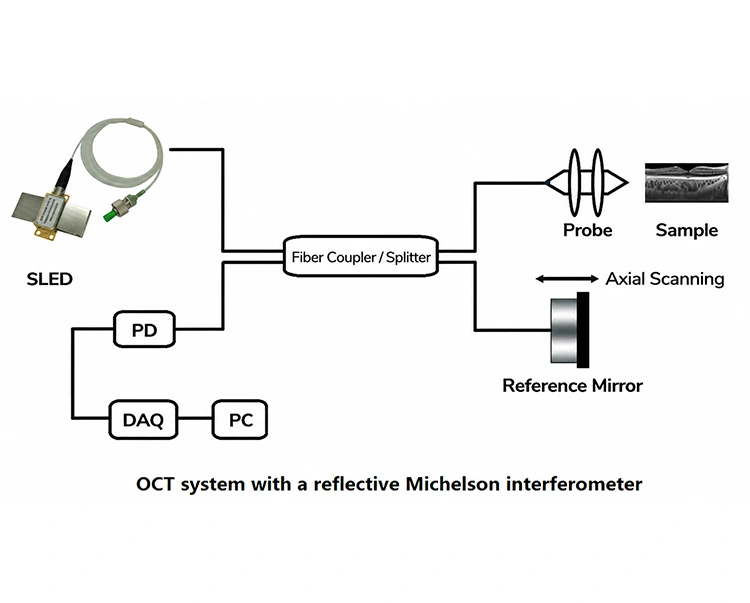

(1) แสงที่ปล่อยออกมาจากแหล่งกำเนิดบรอดแบนด์ที่มีความเชื่อมโยงต่ำ (เช่น SLED) จะถูกแบ่งออกเป็นสองลำแสงโดยตัวแยกลำแสง (หรือตัวต่อไฟเบอร์) เข้าสู่แขนอ้างอิงและแขนตัวอย่าง ตามลำดับ
(2) แสงในแขนอ้างอิงจะสะท้อนกลับด้วยกระจก
(3) หลังจากที่แสงในแขนของตัวอย่างส่องไปที่เนื้อเยื่อหรือวัสดุที่อยู่ระหว่างการตรวจสอบ แสงที่สะท้อนกลับจากความลึกต่างๆ ก็จะกลับมา
(4) ลำแสงทั้งสองมารวมกันที่ตัวแยกลำแสง สัญญาณรบกวนจะถูกสร้างขึ้นเฉพาะเมื่อความแตกต่างของเส้นทางแสงระหว่างแขนทั้งสองข้างอยู่ภายในความยาวการเชื่อมโยงกันของแหล่งกำเนิดแสง ความยาวการเชื่อมโยงกันที่สั้นนี้ช่วยให้มั่นใจได้ถึงความละเอียดในแนวแกนของระบบที่สูง
(5) ด้วยการสแกนตำแหน่งของกระจกอ้างอิงหรือใช้การกวาดความถี่เพื่อรับสัญญาณรบกวน ระบบจะสามารถสร้างภาพเอกซเรย์สองมิติหรือสามมิติของตัวอย่างเลเยอร์ขึ้นมาใหม่ทีละชั้นได้
|
ส่วนประกอบ |
คำอธิบายฟังก์ชั่น |
|
แหล่งกำเนิดแสงเลื่อน |
ให้แสงที่มีความเชื่อมโยงต่ำในบรอดแบนด์ โดยทำหน้าที่เป็นแหล่งกำเนิดแสงหลักสำหรับระบบ OCT เพื่อให้ได้ความละเอียดตามแนวแกนสูง โดยทั่วไปจะทำงานในย่านความถี่ใกล้อินฟราเรดที่ 800–1550 นาโนเมตร |
|
ข้อต่อไฟเบอร์ / ตัวแยก |
แยกแหล่งกำเนิดแสงออกเป็นแขนตัวอย่างและแขนอ้างอิง และรวมสัญญาณเสียงสะท้อนจากแขนทั้งสองข้างเข้าไปในเครื่องตรวจจับ |
|
โพรบ |
โฟกัสลำแสงไปที่พื้นผิวหรือภายในตัวอย่าง และรวบรวมสัญญาณแสงที่สะท้อนกลับ/กระเจิงกลับจากความลึกที่แตกต่างกัน |
|
กระจกอ้างอิง |
ให้เส้นทางแสงอ้างอิงที่มั่นคง โดยจะเปลี่ยนความยาวเส้นทางแสงของแขนอ้างอิงผ่านการสแกนตามแนวแกนที่แม่นยำ รับรู้สัญญาณรบกวนที่ตรงกับแสงสะท้อนจากความลึกของตัวอย่างที่แตกต่างกัน และทำการสแกนที่มีความละเอียดในเชิงลึกเสร็จสมบูรณ์ |
|
พีดี |
ตรวจจับสัญญาณแสงรบกวนจากแขนตัวอย่างและแขนอ้างอิง |
|
ระบบการได้มาซึ่งข้อมูล (DAQ) |
แปลงสัญญาณโฟโตอิเล็กทริคเป็นสัญญาณดิจิตอลสำหรับการประมวลผลและจัดเก็บข้อมูลแบบเรียลไทม์ด้วยคอมพิวเตอร์ |
|
พีซี |
ประมวลผลสัญญาณรบกวนที่ได้รับผ่านอัลกอริธึม เช่น Fast Fourier Transform (FFT) และสร้างภาพเอกซ์เรย์ 2D หรือ 3D ที่มีความละเอียดสูงของตัวอย่างขึ้นมาใหม่ |

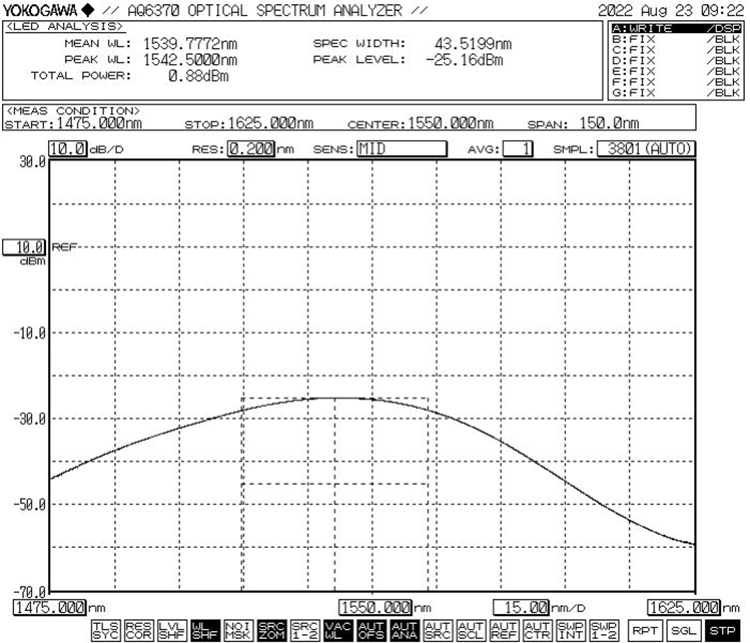

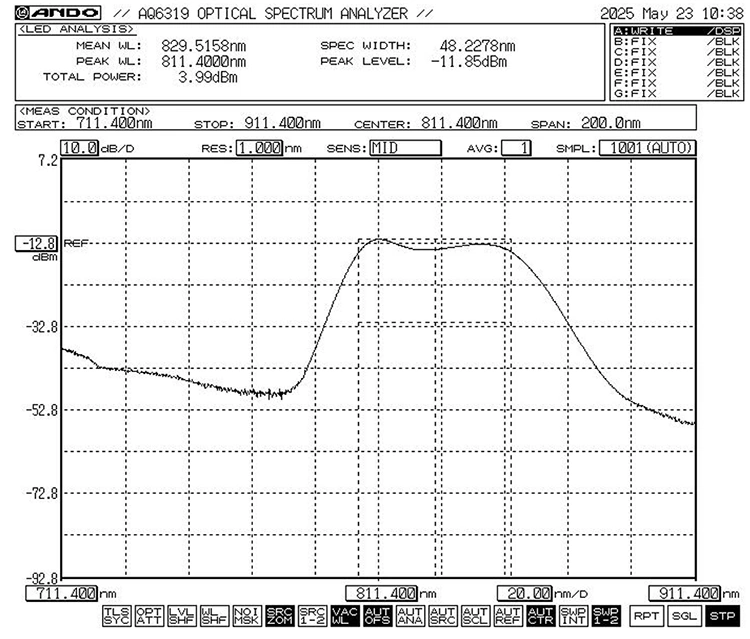

แหล่งกำเนิดแสงบรอดแบนด์ SLED ขนาด 840nm 20mW
แหล่งกำเนิดแสง SLD 1060nm 1064nm
คำถามที่ 1: ความยาวคลื่น (เป็นนาโนเมตร) ของแหล่งกำเนิดแสงบรอดแบนด์ SLD โดยทั่วไปจะใช้ใน OCT
A1: การถ่ายภาพทางชีวการแพทย์ → 800–1060 นาโนเมตร;
การตรวจสอบทางอุตสาหกรรม/การใช้งานด้านไฟเบอร์ออปติก → 1300–1550nm
คำถามที่ 2: แหล่งกำเนิดแสงบรอดแบนด์แบบ SLED จำเป็นต้องมีตัวแยกสัญญาณหรือไม่
A2: สำหรับการใช้งานทางอุตสาหกรรม จำเป็นต้องประเมินขนาดของพลังงานแสงที่สะท้อนอย่างอิสระ หากรับประกัน อาจต้องใช้ตัวแยกหลายตัว
คำถามที่ 3: แหล่งกำเนิดแสง SLD ที่คุณให้มาพร้อมกับวงจรไดรเวอร์ในตัวหรือไม่
ตอบ 3: ใช่ เรามีโซลูชันแบบโมดูลาร์ที่รวมชิปเลเซอร์ วงจรไดรเวอร์ และ (เป็นทางเลือก) ตัวเชื่อมต่อไฟเบอร์ ช่วยให้สามารถใช้งานได้โดยตรงหรือบูรณาการระบบเพิ่มเติมโดยไม่จำเป็นต้องให้ลูกค้าเชื่อมต่อกับไดรเวอร์ภายนอก
-
