เลเซอร์ไดโอดผีเสื้อ DFB 1567nm

สารบัญ

1. การแนะนำของ 1567nm เลเซอร์ไดโอดผีเสื้อ DFB

2. ข้อมูลจำเพาะทางเทคนิค

3. คุณสมบัติผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูลและแผ่นทดสอบ

8. เงื่อนไขการเสนอราคาและการชำระเงิน

9. เวลานำ

10. หมายเหตุการดำเนินงาน

11. การประกันคุณภาพและ บริการหลังการขาย

แนะนำผลิตภัณฑ์

เลเซอร์ไดโอดผีเสื้อ DFB ขนาด 1567 นาโนเมตรพร้อมมัลติควอนตัม โครงสร้าง DFB อย่างดี และแพ็คเกจผีเสื้อ 14 พิน มันรวม TEC และ เทอร์มิสเตอร์ รองรับ SMF 28e โหมดเดี่ยวหรือโพลาไรซ์ที่รักษาไฟเบอร์ เอาต์พุตพร้อมกำลังเอาต์พุตทั่วไป 10mW อุณหภูมิในการทำงาน -20~+70℃, เป็นไปตาม RoHS หมายเหตุ ESD คุ้มครองและไม่เกินพิกัดสูงสุดที่แน่นอน

สินค้า ข้อมูลจำเพาะ

คุณสมบัติผลิตภัณฑ์

● มัลติควอนตัม เลเซอร์ป้อนกลับแบบกระจายข้อเสนอแนะ (DFB) ของ Well (MQW);

● ไฟเบอร์ ประเภทอาจเป็นไฟเบอร์ SMF-28e หรือ PM

● 14 พิน แพ็คเกจผีเสื้อมีความมั่นคงสูง

● เสถียร 10mW เอาต์พุต SMSR สูงและการแยกแสงที่ดี

การใช้งานผลิตภัณฑ์

● เซ็นเซอร์ใยแก้วนำแสง

● แหล่งกำเนิดแสง;

● ก๊าซคาร์บอนไดออกไซด์คาร์บอนมอนอกไซด์ การตรวจจับ;

● ระยะกลางและระยะไกล ระบบสื่อสารและทดสอบไฟเบอร์

1. รายละเอียดสินค้า-1567nm DFB ผีเสื้อเลเซอร์ไดโอด

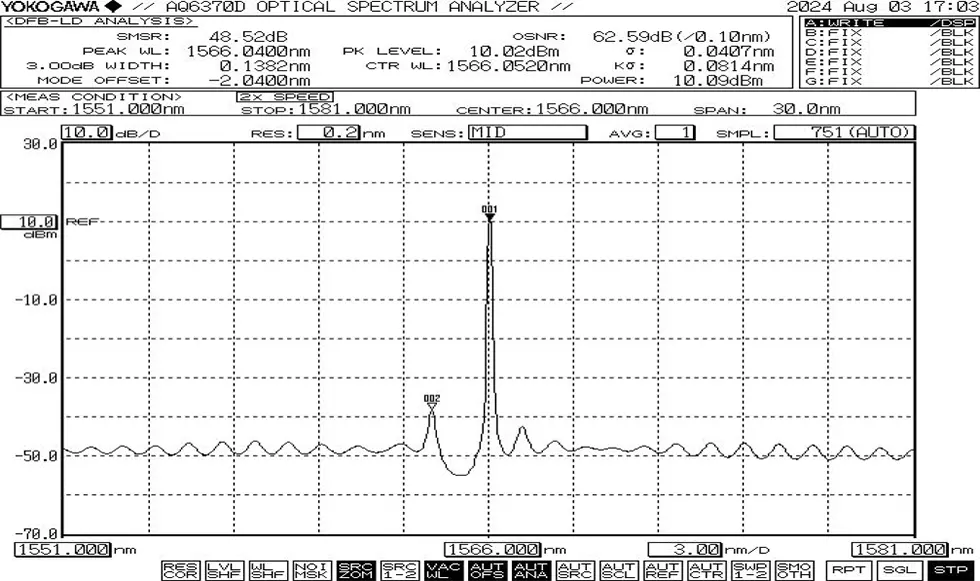

สเปกตรัมทั่วไป: 1567nm, +/-1nm WL ความอดทน

● การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.) -1567nm DFB Butterfly เลเซอร์ไดโอด

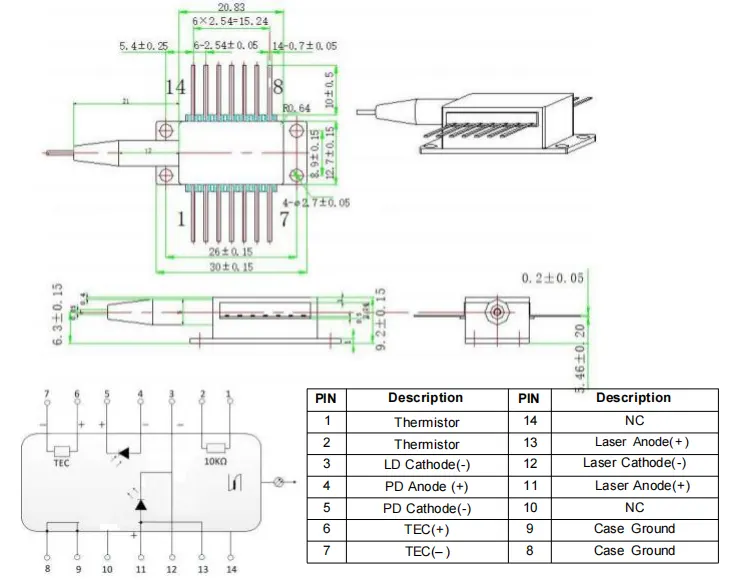

>>>ประเภท 1 พินเอาท์

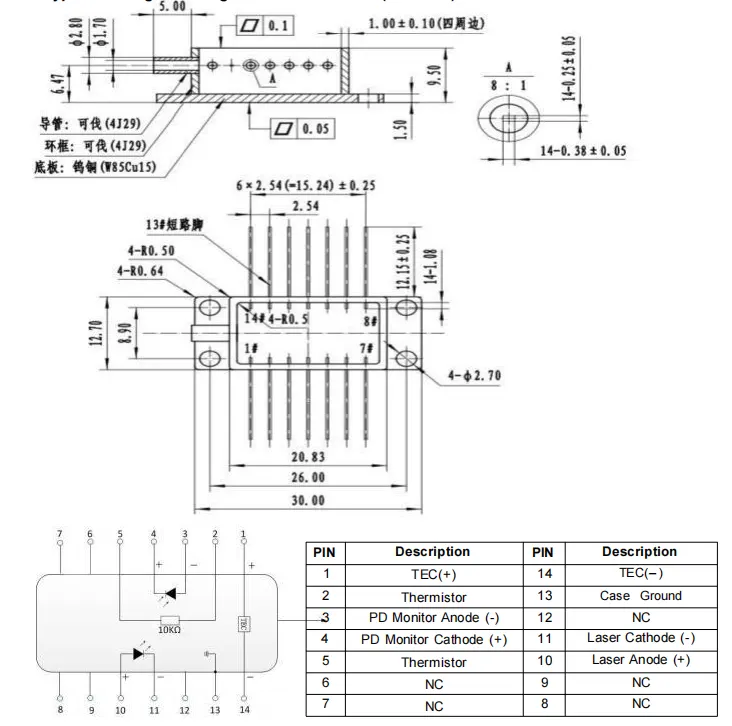

>>>ประเภท 2 พินเอาท์

การสั่งซื้อ ข้อมูล

เช่น BFLD-1567-10SM-FA

(ข้อมูลการสั่งซื้อ: เลเซอร์ไดโอดผีเสื้อ DFB 1567nm, ผีเสื้อ 14 พิน แพคเกจ, กำลังเอาต์พุต 10mW, พร้อมไฟเบอร์ SM, ขั้วต่อ FC/APC, type1 pin-out)

เอกสารข้อมูลและ ใบทดสอบ

เอกสารข้อมูล

ใบทดสอบ

เงื่อนไขการเสนอราคาและ การชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

การดำเนินงาน หมายเหตุ

● เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง ทำ อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้

● อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต จึงถือปฏิบัติอย่างเคร่งครัด จำเป็นต้องมีมาตรการป้องกันไฟฟ้าสถิตระหว่างการบรรจุ การคมนาคมและการใช้งาน นอกจากนี้ ต้องมีมาตรการป้องกันเพื่อป้องกัน แหล่งจ่ายไฟกระชาก เนื่องจากการไม่ทำเช่นนั้นอาจส่งผลให้เกิดความเสียหายถาวรกับ อุปกรณ์ (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อสายดินอย่างเหมาะสมและสวมอุปกรณ์ป้องกันไฟฟ้าสถิต สายรัดข้อมือ)

● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด

● หากพินจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เป็นเช่นนั้น เกิน 260°C และเวลาในการบัดกรีต้องไม่เกิน 10 วินาที โดยเฉพาะ ต้องให้ความสนใจกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งจะต้องถูกต้อง ต่อสายดิน

● ก่อนที่จะเปิดส่วนประกอบทั้งหมด ให้เปิดใช้งานตัวทำความเย็นก่อน และ จากนั้นดำเนินการตามขั้นตอนการเพิ่มพลังแบบค่อยเป็นค่อยไปเพื่อป้องกันชิปร้อนเกินไปและ โอเวอร์โหลด

2. การประกันคุณภาพและบริการหลังการขาย-1567nm DFB Butterfly Laser ไดโอด

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
