เลเซอร์คู่ไฟเบอร์ DFB 1392nm พร้อมผีเสื้อ 14 พิน แพ็คเกจ, ความยาวคลื่นกลาง 1392nm, กำลังขับทั่วไป 10mW เทคในตัว เทอร์มิสเตอร์และมอนิเตอร์ PD รองรับไฟเบอร์ SM หรือไฟเบอร์ PM ส่วนใหญ่จะใช้งาน ในการตรวจจับ H2O เครื่องมือทางแสง และแหล่งกำเนิดแสงทดสอบ หมายเหตุ: ลวดโดย คำจำกัดความ PIN ที่ถูกต้อง รักษาความสะอาดปลายไฟเบอร์ ภายใต้การควบคุมของ TEC แรงดันไฟเกิน, กระแสเกิน, ESD, การบัดกรีที่อุณหภูมิสูง และอื่นๆ ห้ามดัดเส้นใย
|
พารามิเตอร์ |
เครื่องหมาย |
เงื่อนไข |
นาที. |
ประเภท |
สูงสุด |
หน่วย |
|
ความยาวคลื่นปฏิบัติการ |
λ |
ตามน้ำหนักจริง 25 ℃ |
1391 |
1392 |
1393 |
นาโนเมตร |
|
กำลังขับออปติคัล |
พีเอฟ |
— |
— |
10 |
— |
เมกะวัตต์ |
|
เกณฑ์ปัจจุบัน |
ไอทีเอช |
25 ℃ |
— |
8 |
15 |
มิลลิแอมป์ |
|
การดำเนินงานในปัจจุบัน |
ไอโอพี |
ซีดับบลิว |
— |
— |
90 |
มิลลิแอมป์ |
|
แรงดันไฟฟ้าขณะทำงาน |
วีโอพี |
25 ℃ |
— |
1.1 |
2.0 |
V |
|
การปราบปรามโหมดด้านข้าง อัตราส่วน |
สสส |
— |
35 |
40 |
— |
เดซิเบล |
|
การแยกแสง |
ไอเอสโอ |
25 ℃ |
35 |
— |
— |
เดซิเบล |
|
ความกว้างสเปกตรัม (-20 dB) |
เดลเล |
— |
— |
0.1 |
1.0 |
นาโนเมตร |
|
การสูญพันธุ์ของโพลาไรซ์ อัตราส่วน |
เอ่อ |
พีเอ็มไฟเบอร์ |
18 |
— |
— |
เดซิเบล |
|
อุณหภูมิความยาวคลื่น ค่าสัมประสิทธิ์ |
△แลล/△T |
— |
— |
0.08 |
0.12 |
นาโนเมตร/ซี |
|
ตรวจสอบปัจจุบัน |
ไอมอน |
VRM=5V |
50 |
— |
1500 |
ยูเอ |
|
MPD กระแสมืด |
บัตรประจำตัวประชาชน |
VRM=5V |
— |
— |
50 |
ยูเอ |
|
ความต้านทานของเทอร์มิสเตอร์ |
รท |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
เทอร์มิสเตอร์ค่า B |
β |
25°C/80°C |
— |
3950 |
— |
K |
● ประสิทธิภาพสูง เลเซอร์แบบกระจายข้อเสนอแนะ (DFB) แบบหลายควอนตัมหลุม (MQW);
● SMF-28e หรือไฟเบอร์ PM1550
● อุตสาหกรรม แพ็คเกจผีเสื้อ 14 พินปิดผนึกอย่างแน่นหนามาตรฐาน
● บิวท์อิน เทค และ พีดี.
● ใยแก้วนำแสงแบบกระจาย การตรวจจับ;
● การสื่อสารด้วยไฟเบอร์ออปติก อุปกรณ์ทดสอบ
● ความเข้มข้นของไอน้ำ การตรวจจับ;
● แหล่งกำเนิดแสงหลักสำหรับ ระบบ TDLAS (สเปกโทรสโกปีการดูดซับด้วยเลเซอร์ไดโอดแบบปรับค่าได้);
● การวิจัยและห้องปฏิบัติการ เครื่องดนตรี

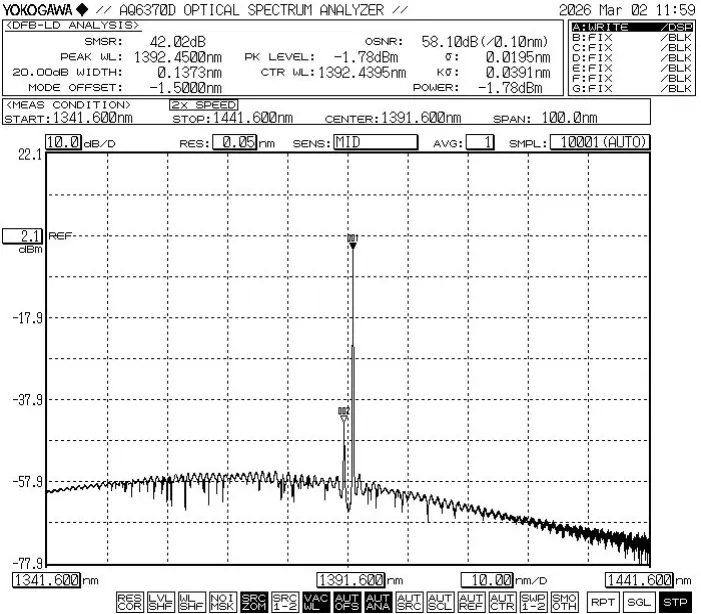

● สเปกตรัมทั่วไป: 1392nm, +/-1nm WL ความอดทน

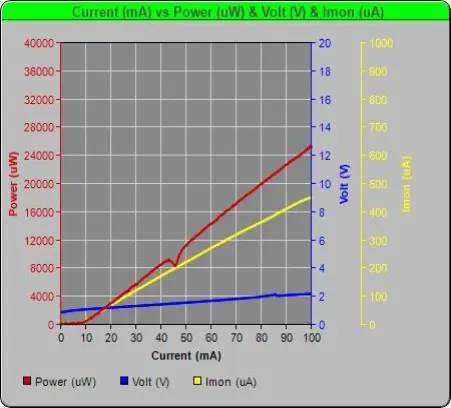

● PIV-1392nm 10mW DFB เลเซอร์ไดโอดผีเสื้อ

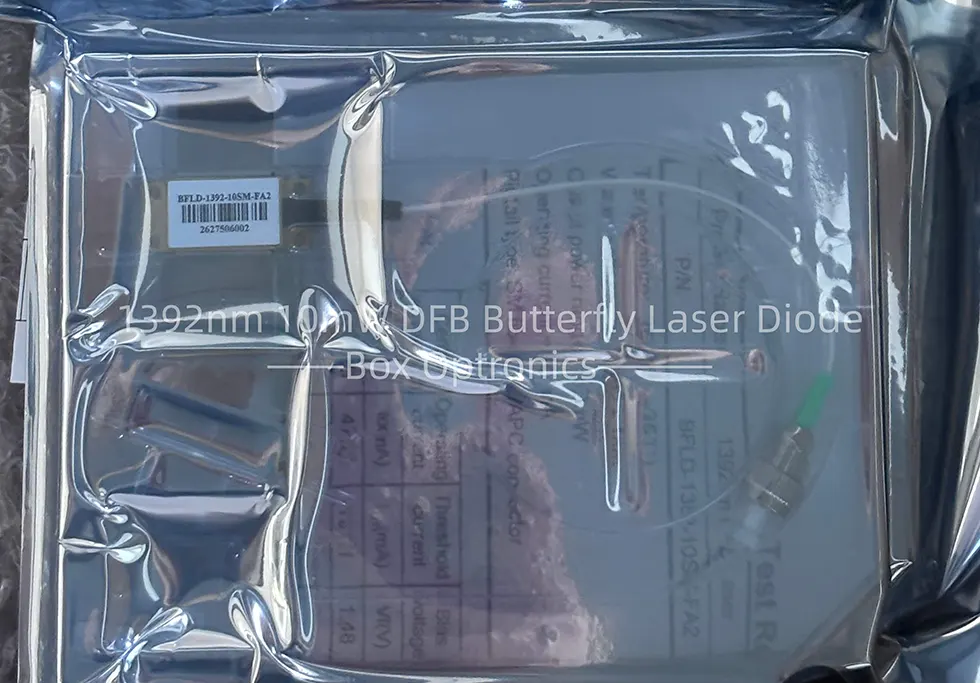

● ตัวอย่างการบรรจุ
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
เลเซอร์ไดโอดผีเสื้อ DFB 1392nm 10mW |
1 |
|
2 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
PIN ออก |
|
บีเอฟแอลดี |
-XXXX |
-XX |
XX |
-XX |
X |
|
เลเซอร์ไดโอด DFB |
1392:1392นาโนเมตร 760:760นาโนเมตร 1683:1683นาโนเมตร อื่น |
10:10มิลลิวัตต์ อื่น |
เอสเอ็ม:โหมดเดี่ยว PM: การรักษาโพลาไรซ์
|
เอฟเอ: เอฟซี/เอพีซี SA: เซาท์แคโรไลนา/เอพีซี อื่น |
NULL: ประเภท 1 2: ประเภท 2 |
เช่น BFLD-1392-10SM-FA2
(ข้อมูลการสั่งซื้อ: 1392nm 10mW DFB Butterfly Laser Diode พร้อม SM ไฟเบอร์, ขั้วต่อ FC/APC, ประเภท 2 พินเอาท์)
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง ทำ อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้
● อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต จึงถือปฏิบัติอย่างเคร่งครัด จำเป็นต้องมีมาตรการป้องกันไฟฟ้าสถิตระหว่างการบรรจุ การคมนาคมและการใช้งาน นอกจากนี้ ต้องมีมาตรการป้องกันเพื่อป้องกัน แหล่งจ่ายไฟกระชาก เนื่องจากการไม่ทำเช่นนั้นอาจส่งผลให้เกิดความเสียหายถาวรกับ อุปกรณ์ (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อสายดินอย่างเหมาะสมและสวมอุปกรณ์ป้องกันไฟฟ้าสถิต สายรัดข้อมือ)
● ตรวจสอบความเสถียรของวงจรการทำงานของผลิตภัณฑ์เพื่อป้องกัน ความเสียหายที่เกิดจากกระแสพัลส์
● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด
● หากพินจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เป็นเช่นนั้น เกิน 260°C และเวลาในการบัดกรีต้องไม่เกิน 10 วินาที โดยเฉพาะ ต้องให้ความสนใจกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งจะต้องถูกต้อง ต่อสายดิน
● เมื่อใช้อุปกรณ์ ให้ปฏิบัติตามแรงดันไฟฟ้าที่ใช้งานและอย่างเคร่งครัด ช่วงปัจจุบันที่ระบุในแผ่นข้อมูล พารามิเตอร์หลัก รวมถึง Ith (กระแสขั้นต่ำ), Iop max (กระแสไฟใช้งานสูงสุด), Vop max (กระแสสูงสุด แรงดันไฟฟ้าที่ใช้งาน) และ γc (ความยาวคลื่นกลาง) ควรอ้างอิง โดยเฉพาะในรายงานการทดสอบที่ให้ไว้ ณ เวลาที่จัดส่ง หมายเหตุ: การดำเนินการ เกินกว่าพิกัดสูงสุดที่แน่นอนอาจทำให้อุปกรณ์เสียหายอย่างถาวร
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
