เลเซอร์ไดโอด DFB BTF 1532nm ที่มีความยาวคลื่นตรงกลาง 1532.68nm (ITU CH56) กำลังเอาต์พุตออปติคอล 10mW TEC และเทอร์มิสเตอร์ในตัว ช่วยให้การดำเนินงานมีเสถียรภาพ ระหว่างการใช้งาน ให้เชื่อมต่ออย่างถูกต้องตาม คำจำกัดความของพินเอาท์ ควบคุมกระแสการขับขี่และอุณหภูมิภายในพิกัด และหลีกเลี่ยงความเสียหายจาก ESD และการทำงานของแรงดันไฟฟ้าเกิน
|
พารามิเตอร์ |
เครื่องหมาย |
เงื่อนไข |
นาที. |
ประเภท |
สูงสุด |
หน่วย |
|
ความยาวคลื่นปฏิบัติการ |
λ |
ไอทูกริด |
CH56: 1532.68 |
นาโนเมตร |
||
|
กำลังขับออปติคัล |
พีเอฟ |
— |
6 |
— |
20 |
เมกะวัตต์ |
|
เกณฑ์ปัจจุบัน |
ไอทีเอช |
25 ℃ |
— |
— |
20 |
มิลลิแอมป์ |
|
การดำเนินงานในปัจจุบัน |
ไอโอพี |
— |
— |
— |
120 |
มิลลิแอมป์ |
|
แรงดันไฟฟ้าขณะทำงาน |
วีโอพี |
25 ℃ |
— |
— |
2.5 |
V |
|
การปราบปรามโหมดด้านข้าง อัตราส่วน |
สสส |
— |
30 |
— |
— |
เดซิเบล |
|
การสูญเสียผลตอบแทนทางแสง |
โออาร์แอล |
— |
40 |
— |
— |
เดซิเบล |
|
การแยกแสง |
ไอเอสโอ |
25 ℃ |
30 |
— |
— |
เดซิเบล |
|
การสูญพันธุ์ของโพลาไรซ์ อัตราส่วน |
เอ่อ |
พีเอ็มไฟเบอร์ |
18 |
— |
— |
เดซิเบล |
|
MPD กระแสมืด |
บัตรประจำตัวประชาชน |
IOP=0mA, VRM=5V |
— |
— |
0.2 |
ยูเอ |
|
MPD ปัจจุบันสัมพันธ์กับ กำลังขับ |
— |
VRM=5V |
10 |
— |
200 |
มิลลิแอมป์/วัตต์ |
|
แรงดันไฟฟ้า TEC |
วีเทค |
— |
-2.5 |
— |
3.8 |
V |
|
แบนด์วิธ |
บีดับเบิลยู |
— |
— |
2.5 |
— |
กิกะเฮิร์ตซ์ |
|
ความต้านทานของเทอร์มิสเตอร์ |
รท |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
เทอร์มิสเตอร์ค่า B |
β |
25°C / 80°C |
— |
3950 |
— |
K |
|
อัตราส่วนพาหะต่อเสียงรบกวน |
ซีเอ็นอาร์ |
— |
55 |
— |
— |
เดซิเบล |
|
ลำดับที่สองแบบคอมโพสิต |
ซีเอสโอ |
— |
— |
— |
-55 |
เดซิเบลเมตร |
|
คอมโพสิตสามจังหวะ |
— |
— |
— |
— |
-64 |
เดซิเบล |
● ผีเสื้อ แพคเกจ TEC ในตัว;
● อุณหภูมิกว้าง ความน่าเชื่อถือ;
● สูง ความน่าเชื่อถือ การตอบสนองที่รวดเร็ว เสถียรภาพที่ดี
● C2H2 ก๊าซอะเซทิลีน การตรวจจับ;
● ใยแก้วนำแสง การสื่อสารและการส่งสัญญาณโฟโตนิกด้วยไมโครเวฟ;
● เครื่องหาระยะด้วยเลเซอร์
● สเปกตรัมทั่วไป: 1532.68nm, +/-0.5nm ความทนทานต่อความยาวคลื่น

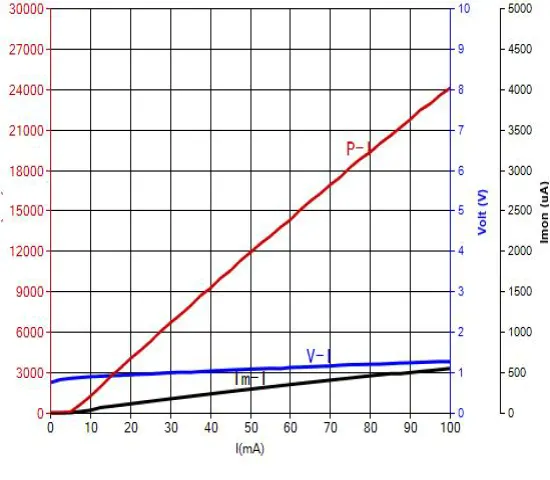

● PIV-1532nm 10mW DFB BTF เลเซอร์ ไดโอด
● คำถามที่พบบ่อย-1532nm DFB BTF เลเซอร์ไดโอด
(1) แพ็คเกจ BTF คืออะไร?

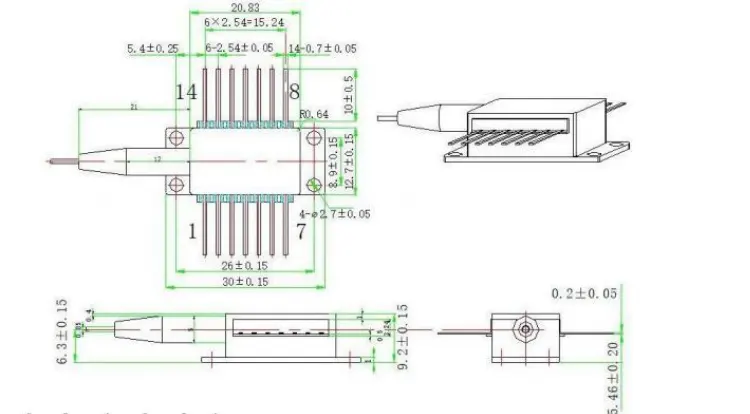

--BTF (Butterfly) แพ็คเกจเป็นแพ็คเกจผีเสื้อ 14 พินมาตรฐาน รูปแบบบรรจุภัณฑ์เกรดอุตสาหกรรมที่สำคัญที่สุดในออปโตอิเล็กทรอนิกส์ อุตสาหกรรม แพคเกจนี้รวมชิปเลเซอร์, การควบคุมอุณหภูมิ TEC, เทอร์มิสเตอร์และโฟโตไดโอดซึ่งมีความสุญญากาศและความร้อนที่ดีเยี่ยม ประสิทธิภาพการจัดการ ไม่มีความแตกต่างที่สำคัญจากมาตรฐาน บรรจุภัณฑ์รูปผีเสื้อ "BTF" มักใช้เป็นตัวย่อของ "Butterfly" ในผลิตภัณฑ์ การตั้งชื่อ
(2) ผลิตภัณฑ์นี้รองรับโหมดขับเคลื่อนใดบ้าง?

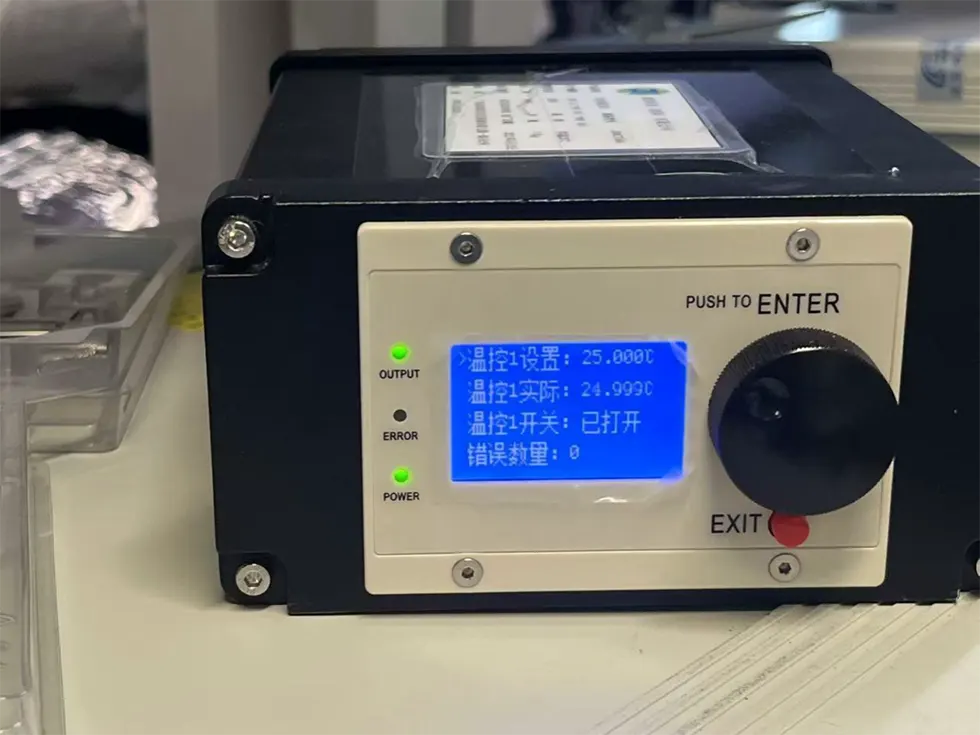

--1532nm DFB BTF เลเซอร์ไดโอดรองรับคลื่นต่อเนื่อง (CW) การดำเนินงาน แนะนำให้ใช้แหล่งจ่ายกระแสคงที่ที่มีสัญญาณรบกวนต่ำ (เกณฑ์ กระแสไฟประมาณ 5-20mA, กระแสไฟทำงาน 50-90mA) พร้อมด้วย TEC ตัวควบคุมสำหรับการรักษาเสถียรภาพของอุณหภูมิ (โดยทั่วไปจะตั้งไว้ที่ 25 ℃)
(3) มีการทดสอบตัวอย่างหรือไม่?
--รองรับการทดสอบตัวอย่างและการผลิตทดลองปริมาณน้อย สำหรับการจัดซื้อจำนวนมาก เราเสนอราคาตามปริมาณและใบเสนอราคาแบบแบ่งระดับ
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
PIN ออก |
|
บีเอฟแอลดี |
-CHXX |
-XX |
XX |
-XX |
X |
|
เลเซอร์ไดโอด DFB |
CH56:1532.68nm อื่นๆ |
10:10มิลลิวัตต์ อื่น |
เอสเอ็ม:โหมดเดี่ยว PM: การรักษาโพลาไรซ์
|
เอฟเอ: เอฟซี/เอพีซี SA: เซาท์แคโรไลนา/เอพีซี อื่น |
NULL: ประเภท 1 2: ประเภท 2 |
เช่น BFLD-CH56-10SM-FA
(ข้อมูลการสั่งซื้อ: เลเซอร์ไดโอด DFB BTF 1532nm, กำลังเอาต์พุต 10mW พร้อมด้วย ไฟเบอร์ SM, ขั้วต่อ FC/APC, ประเภท 1 พินเอาท์)
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง ทำ อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้
● อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต จึงถือปฏิบัติอย่างเคร่งครัด จำเป็นต้องมีมาตรการป้องกันไฟฟ้าสถิตระหว่างการบรรจุ การคมนาคมและการใช้งาน นอกจากนี้ ต้องมีมาตรการป้องกันเพื่อป้องกัน แหล่งจ่ายไฟกระชาก เนื่องจากการไม่ทำเช่นนั้นอาจส่งผลให้เกิดความเสียหายถาวรกับ อุปกรณ์ (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อสายดินอย่างเหมาะสมและสวมอุปกรณ์ป้องกันไฟฟ้าสถิต สายรัดข้อมือ)
● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด
● ก่อนที่จะเปิดส่วนประกอบทั้งหมด ให้เปิดใช้งานตัวทำความเย็นก่อน และ จากนั้นดำเนินการตามขั้นตอนการเพิ่มพลังแบบค่อยเป็นค่อยไปเพื่อป้องกันชิปร้อนเกินไปและ โอเวอร์โหลด
● ในระหว่างกระบวนการเพิ่มพลัง ห้ามใช้กระแสไฟฟ้าสูงโดยตรง เช่น สิ่งนี้เสี่ยงต่อการสร้างความเสียหายให้กับชิป ให้เปิดอุปกรณ์ในระดับปัจจุบันแทน ใกล้กับเกณฑ์ของชิปแล้วค่อย ๆ เพิ่มกระแสให้เล็กลง เพิ่มขึ้นจนได้ระดับที่ต้องการ
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
