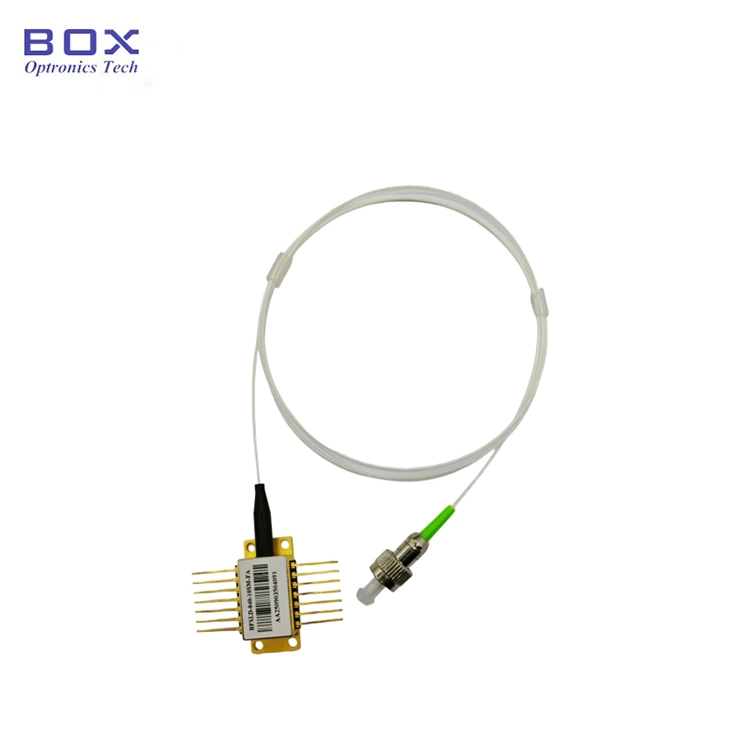

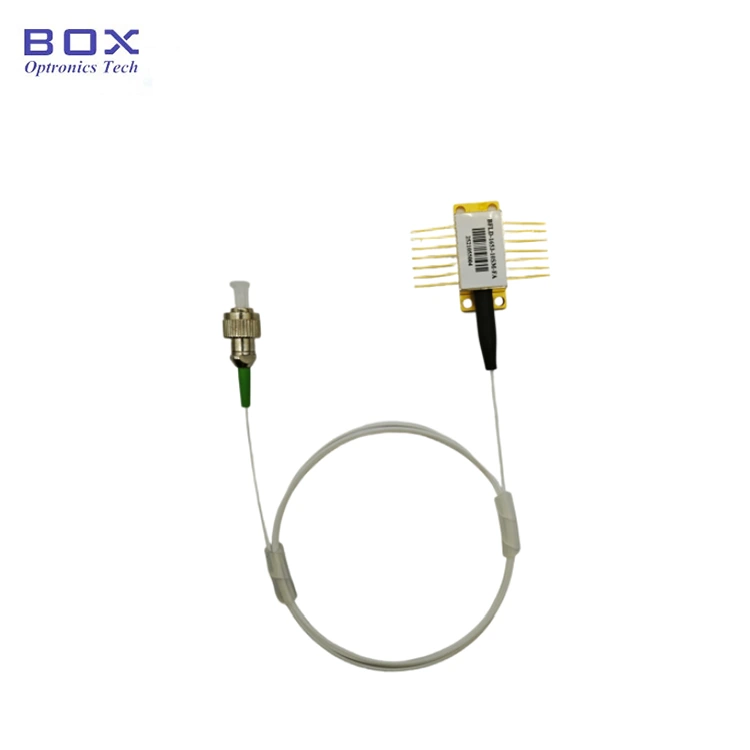

เลเซอร์ไดโอด DFB 1574nm สำหรับการตรวจจับ CO2

Box Optronics ผู้ผลิตส่วนประกอบออปโตอิเล็กทรอนิกส์ระดับมืออาชีพ นำเสนอเลเซอร์ไดโอด DFB ขนาด 1574 นาโนเมตร ซึ่งเป็นเลเซอร์ป้อนกลับแบบกระจายผีเสื้อ 14 พินที่ออกแบบมาสำหรับการตรวจจับก๊าซ CO2 ระบบเซ็นเซอร์ไฟเบอร์ออปติก และแอปพลิเคชันการส่งผ่าน C/DWDM โดดเด่นด้วยความยาวคลื่นกึ่งกลาง 1574 นาโนเมตร (ตรงกับเส้นดูดกลืน CO2) กำลังเอาต์พุตแสง 10mW/ 20mW และไฟเบอร์ SM หรือ PM เสริม เลเซอร์นี้มอบประสิทธิภาพออปติคอลที่เสถียรและแม่นยำสำหรับสเปกโทรสโกปีการดูดกลืนแสงเลเซอร์ไดโอดแบบปรับค่าได้ (TDLAS) และแอปพลิเคชันการตรวจจับก๊าซอื่นๆ ทีมวิศวกรของเราสนับสนุนตัวเลือกการกำหนดค่าความยาวคลื่น กำลัง และไฟเบอร์แบบกำหนดเอง เพื่อตอบสนองข้อกำหนดการตรวจจับก๊าซและการรวมระบบเฉพาะ

ส่งคำถาม

รายละเอียดสินค้า

ภาพรวมผลิตภัณฑ์-1574nm DFB Laser Diode สำหรับการตรวจจับ CO2

เลเซอร์ไดโอด DFB ขนาด 1574nm สำหรับการตรวจจับ CO2 ให้กำลังเอาต์พุตออปติคอล 10mW หรือ 20mW ผ่านไฟเบอร์โหมดเดี่ยวหรือไฟเบอร์แบบรักษาโพลาไรซ์พร้อมขั้วต่อ FC/APC

โดดเด่นด้วยเส้นสเปกตรัมแคบที่ 3MHz โดยทั่วไป (FWHM) และอัตราส่วนการปราบปรามโหมดด้านข้างสูงที่ ≥35dB (โดยทั่วไป 40dB) เลเซอร์ DFB ให้ความบริสุทธิ์ของสเปกตรัมและความแม่นยำของความยาวคลื่นที่จำเป็นสำหรับ สเปกโทรสโกปีการดูดกลืนแสงเลเซอร์ไดโอดแบบปรับค่าได้ (TDLAS) และเทคนิคการตรวจจับก๊าซที่มีความละเอียดสูงอื่นๆ

ตั้งอยู่ในแพ็คเกจผีเสื้อ 14 พินมาตรฐานอุตสาหกรรมที่มีตัวเลือกการกำหนดค่าพินเอาท์สองตัวเลือก ผสานรวมกับ TEC, เทอร์มิสเตอร์, PD ของมอนิเตอร์ และตัวแยกสาย เลเซอร์นี้เข้ากันได้กับบอร์ดไดรเวอร์เลเซอร์ผีเสื้อมาตรฐานและการออกแบบระบบ

คุณสมบัติหลัก-เลเซอร์ไดโอด DFB ขนาด 1574 นาโนเมตรสำหรับการตรวจจับ CO2

· ความยาวคลื่นกลาง: 1574 นาโนเมตร (ช่วง 1573–1575 นาโนเมตร) ตรงกับเส้นดูดซับก๊าซ CO2

· กำลังเอาต์พุตแสงสูง: 10mW หรือ 20mW

· แบนด์วิดธ์การมอดูเลตกว้าง: ทั่วไป 2.5GHz (-3dB)

· ตัวแยกแสงในตัว: การแยก ≥30dB

· เทอร์โมอิเล็กทริกคูลเลอร์ (TEC) และเทอร์มิสเตอร์ 10kΩ ในตัวสำหรับการรักษาเสถียรภาพของความยาวคลื่น

· ค่าสัมประสิทธิ์อุณหภูมิความยาวคลื่น: โดยทั่วไป 0.09 นาโนเมตร/°C (15°C ถึง 35°C)

· ค่าสัมประสิทธิ์กระแสความยาวคลื่น: 0.01 นาโนเมตร/mA โดยทั่วไปสำหรับการปรับความยาวคลื่น

· แพ็คเกจผีเสื้อ 14 พิน มาตรฐานอุตสาหกรรม ตัวเลือกพินเอาท์ประเภท 1 และประเภท 2

· กระแสไฟเกณฑ์ต่ำ: 10mA~35mA

· มอนิเตอร์โฟโตไดโอดที่ผสานรวมสำหรับการตรวจสอบพลังงาน

การใช้งานทั่วไป - เลเซอร์ไดโอด DFB ขนาด 1574 นาโนเมตรสำหรับการตรวจจับ CO2

· การตรวจจับและตรวจสอบก๊าซ CO2 ตามสเปกโทรสโกปีการดูดกลืนแสงเลเซอร์ไดโอดแบบปรับค่าได้ (TDLAS)

· สเปกโทรสโกปีมอดูเลตความยาวคลื่น (WMS) สำหรับการตรวจจับ CO₂ และก๊าซติดตามความไวสูง

· ระบบการตรวจจับไฟเบอร์ออปติกที่ใช้ FBG และเทคนิคการวัดอินเทอร์เฟอโรเมตริก

· อุปกรณ์ทดสอบและการวัดการสื่อสารด้วยใยแก้วนำแสง

· แอปพลิเคชันการวิเคราะห์ลมหายใจและการตรวจจับก๊าซทางชีวการแพทย์

· การวิจัยและพัฒนาในห้องปฏิบัติการโฟโตนิกส์และการตรวจจับด้วยแสง

· การบูรณาการ OEM เข้ากับเครื่องวิเคราะห์ก๊าซและเครื่องมือตรวจสอบสภาพแวดล้อม

ข้อมูลจำเพาะของผลิตภัณฑ์-เลเซอร์ไดโอด DFB ขนาด 1574 นาโนเมตรสำหรับการตรวจจับ CO2

คะแนนสูงสุดที่แน่นอน

พารามิเตอร์	เครื่องหมาย	เงื่อนไข	นาที.	ประเภท	สูงสุด	หน่วย
อุณหภูมิในการจัดเก็บ	ทศ	-	-40	-	85	องศาเซลเซียส
อุณหภูมิกรณีปฏิบัติการ	สูงสุด	-	-20	-	70	องศาเซลเซียส
ไปข้างหน้าปัจจุบัน	ถ้า	ซีดับบลิว	-	-	200	มิลลิแอมป์
แรงดันย้อนกลับด้วยเลเซอร์	วีแอลอาร์	-	-	-	2	V
PDส่งต่อปัจจุบัน	ไอเอฟพีดี	-	-	1.1	5	มิลลิแอมป์
PD แรงดันย้อนกลับ	วีอาร์พีดี	-	-	5	10	V
กระแสเทค	ไอเทค	-	-	0.8	1.5	A
แรงดันไฟฟ้า TEC	วีเทค	-	-	1.5	3.5	V

ลักษณะทางแสงด้วยไฟฟ้า (T = 25°C อุณหภูมิเลเซอร์)

พารามิเตอร์	เครื่องหมาย	สภาพการทดสอบ	นาที.	ประเภท	สูงสุด	หน่วย
ความยาวคลื่นกลาง	เลค	TL=15~35°C, ตามน้ำหนักจริง	1573	1574	1575	นาโนเมตร
กำลังขับแสง	ปณ	-	10	-	-	เมกะวัตต์
เกณฑ์ปัจจุบัน	ไอทีเอช	-	-	10	35	มิลลิแอมป์
ประสิทธิภาพความลาดชัน	η	ตามน้ำหนักจริง, เอาต์พุต 5mW	0.05	0.11	0.2	เมกะวัตต์/มิลลิแอมป์
การดำเนินงานในปัจจุบัน	ไอออป	PO=10mW, CW	-	100	120	มิลลิแอมป์
เส้นสเปกตรัม	ล.ว	FWHM	-	3	-	เมกะเฮิรตซ์
แรงดันเลเซอร์ฟอร์เวิร์ด	วีเอฟ	ตามน้ำหนักจริง, เอาต์พุต 10mW	-	1.2	3.0	V
ติดตามกระแสมืด	บัตรประจำตัวประชาชน	-	-	-	0.1	ไมโครเอเอ
แบนด์วิธ (-3dB)	บีดับเบิลยู	-	-	2.5	-	กิกะเฮิรตซ์
อัตราส่วนการปราบปรามโหมดด้านข้าง	สสส	ซีดับบลิว	35	40	-	เดซิเบล
การแยกแสง	-	-10	30	-	-	เดซิเบล
เสียงความเข้มสัมพัทธ์	ริน	ตามน้ำหนักจริง, เอาต์พุต 5mW	-	-145	-	เดซิเบล/เฮิร์ตซ์
TEC ตั้งอุณหภูมิ	ทศ	-	15	-	35	องศาเซลเซียส
ความต้านทานอินพุต	ซิน	-	22	25	28	Ω
กระแสเทอร์มิสเตอร์	ไอทีซี	-	10	-	100	ไมโครเอเอ
ความต้านทานของเทอร์มิสเตอร์	รท	ทีแอล=25°ซ	9.5	10	10.5	kΩ
กระแสเทค	ไอเทค	TL=25°C, TC=70°C	-	-	1.5	A
แรงดันไฟฟ้า TEC	วีเทค	TL=25°C, TC=70°C	-	-	3.5	V
ความจุเทค	∆T	Tc=70°C	-	-	50	องศาเซลเซียส
การดริฟท์ความยาวคลื่น (EOL)	เดลเล	อายุการใช้งาน 25 ปี	-	-	±0.1	นาโนเมตร
ค่าสัมประสิทธิ์อุณหภูมิความยาวคลื่น	∆เล/∆T	เทค 15°C ถึง 35°C	-	0.09	-	นาโนเมตร/°ซ
ค่าสัมประสิทธิ์กระแสความยาวคลื่น	เดลเล/ΔI	-	-	0.01	-	นาโนเมตร/มิลลิแอมป์

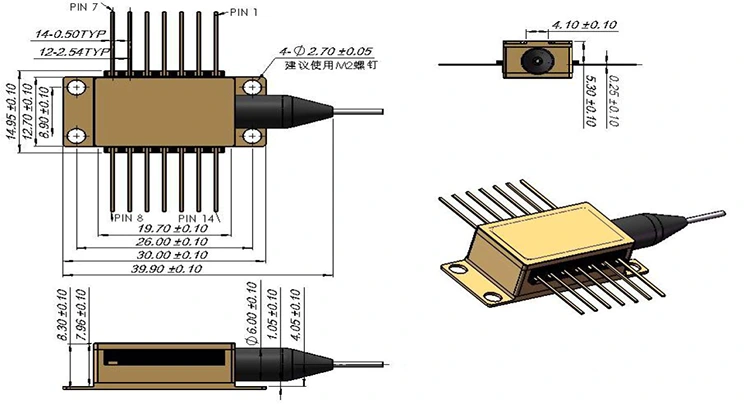

คำจำกัดความของแพ็คเกจและพิน -1574nm DFB Laser Diode สำหรับการตรวจจับ CO2

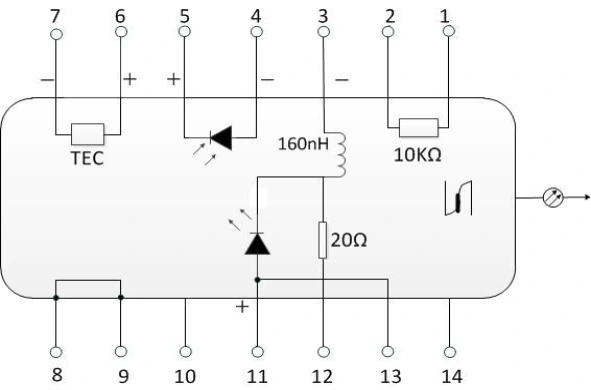

การกำหนดค่าพินประเภท 1

เข็มหมุด	คำอธิบาย	เข็มหมุด	คำอธิบาย
1	เทอร์มิสเตอร์	14	NC (ไม่มีการเชื่อมต่อ)
2	เทอร์มิสเตอร์	13	เลเซอร์แอโนด (+)
3	เลเซอร์ DC อคติ (แคโทด) (-)	12	เลเซอร์แคโทด RF (-)
4	PD มอนิเตอร์แอโนด (-)	11	เลเซอร์แอโนด (+)
5	แคโทดมอนิเตอร์ PD (+)	10	NC (ไม่มีการเชื่อมต่อ)
6	เทค (+)	9	กรณีพื้นดิน
7	เทค (-)	8	กรณีพื้นดิน

การกำหนดค่าพินประเภท 2

เข็มหมุด	คำอธิบาย	เข็มหมุด	คำอธิบาย
1	เทค (+)	14	เทค (-)
2	เทอร์มิสเตอร์	13	กรณีพื้นดิน
3	PD มอนิเตอร์แอโนด (-)	12	NC (ไม่มีการเชื่อมต่อ)
4	แคโทดมอนิเตอร์ PD (+)	11	เลเซอร์แคโทด (-)
5	เทอร์มิสเตอร์	10	เลเซอร์แอโนด (+)
6	NC (ไม่มีการเชื่อมต่อ)	9	NC (ไม่มีการเชื่อมต่อ)
7	NC (ไม่มีการเชื่อมต่อ)	8	NC (ไม่มีการเชื่อมต่อ)

ข้อมูลการสั่งซื้อ

ศัพท์เฉพาะรุ่น

BFLD - XXXX - XX - XX - XX X

ตัวอย่าง: BFLD-1574-20PM-FA2

สนาม	รหัส	คำอธิบาย
ประเภทเลเซอร์	บีเอฟแอลดี	ซีรี่ส์เลเซอร์ไดโอด DFB
ความยาวคลื่น	1574	1574 นาโนเมตร (มีความยาวคลื่นอื่นๆ:1030, 1064, 1392, 1653, 1683, CWDM)
กำลังขับ	20	20มิลลิวัตต์; 10 = 10มิลลิวัตต์
ประเภทไฟเบอร์	น	PM = การบำรุงรักษาโพลาไรเซชัน; SM =โหมดเดี่ยว
ประเภทตัวเชื่อมต่อ	เอฟเอ	เอฟซี/เอพีซี; SA = เซาท์แคโรไลนา/APC; มีตัวเชื่อมต่ออื่น ๆ
พินเอาท์	โมฆะ / 2	NULL = ประเภท 1 (ค่าเริ่มต้น); 2 = ประเภทที่ 2

คำถามที่พบบ่อย (FAQ) - เลเซอร์ไดโอด DFB ขนาด 1574 นาโนเมตรสำหรับการตรวจจับ CO2

ถาม: TEC ในตัวช่วยปรับปรุงประสิทธิภาพการตรวจจับ CO2 ได้อย่างไร

ตอบ: TEC และเทอร์มิสเตอร์ในตัวช่วยรักษาอุณหภูมิชิปเลเซอร์ให้คงที่ ลดความยาวคลื่นและการเบี่ยงเบนของกำลังเอาต์พุตให้เหลือน้อยที่สุด เนื่องจากความยาวคลื่นเลเซอร์ DFB ขึ้นอยู่กับอุณหภูมิ การควบคุมความร้อนที่แม่นยำจึงช่วยรักษาแนวเดียวกับคุณสมบัติการดูดซับ CO₂ เป้าหมาย TEC ให้การปรับความยาวคลื่นหยาบ ในขณะที่การปรับความยาวคลื่นอย่างละเอียดสามารถทำได้ผ่านการมอดูเลตกระแสการฉีด

ถาม: เหตุใดตัวแยกแสงในตัวจึงมีความสำคัญสำหรับระบบการตรวจจับก๊าซ

ตอบ: ตัวแยกแสงในตัวช่วยลดการตอบสนองทางแสงที่เกิดจากการสะท้อนจากการเชื่อมต่อไฟเบอร์และส่วนประกอบทางแสง ซึ่งช่วยปรับปรุงความเสถียรของเอาต์พุตเลเซอร์และลดความไวต่อการรบกวนทางแสงจากภายนอก ซึ่งมีความสำคัญเป็นพิเศษสำหรับระบบตรวจจับก๊าซ TDLAS และ WMS ความไวสูง

ถาม: ฉันสามารถรับความยาวคลื่นที่กำหนดเองสำหรับก๊าซสายพันธุ์อื่นได้หรือไม่

ตอบ: ใช่ Box Optronics ให้แหล่งเลเซอร์ DFB ที่ความยาวคลื่นซึ่งปรับให้เหมาะสมสำหรับการใช้งานการตรวจจับก๊าซต่างๆ ซึ่งรวมถึงแต่ไม่จำกัดเพียง CO2 (1574nm), CH4 (1653nm), H2O (1392nm) และ O2 (760nm) นอกจากนี้เรายังรองรับความยาวคลื่นของช่อง CWDM และ DWDM สำหรับแอปพลิเคชันการสื่อสารอีกด้วย ติดต่อเราเพื่อแจ้งข้อกำหนดความยาวคลื่นเฉพาะของคุณ แล้วทีมวิศวกรของเราจะตรวจสอบความเป็นไปได้

ถาม: ต้องใช้วงจรขับเคลื่อนและควบคุมใดสำหรับเลเซอร์นี้

ตอบ: เลเซอร์ DFB ขนาด 1574 นาโนเมตรต้องใช้ไดรเวอร์เลเซอร์ไดโอดที่มีการจำกัดกระแสที่เหมาะสม ตัวควบคุมอุณหภูมิสำหรับ TEC ในตัว และอาจใช้อินพุตมอดูเลชั่นสำหรับการสแกนความยาวคลื่นในแอปพลิเคชัน TDLAS ก็ได้ สามารถใช้โฟโตไดโอดของจอภาพสำหรับการควบคุมพลังงานอัตโนมัติ (APC)
