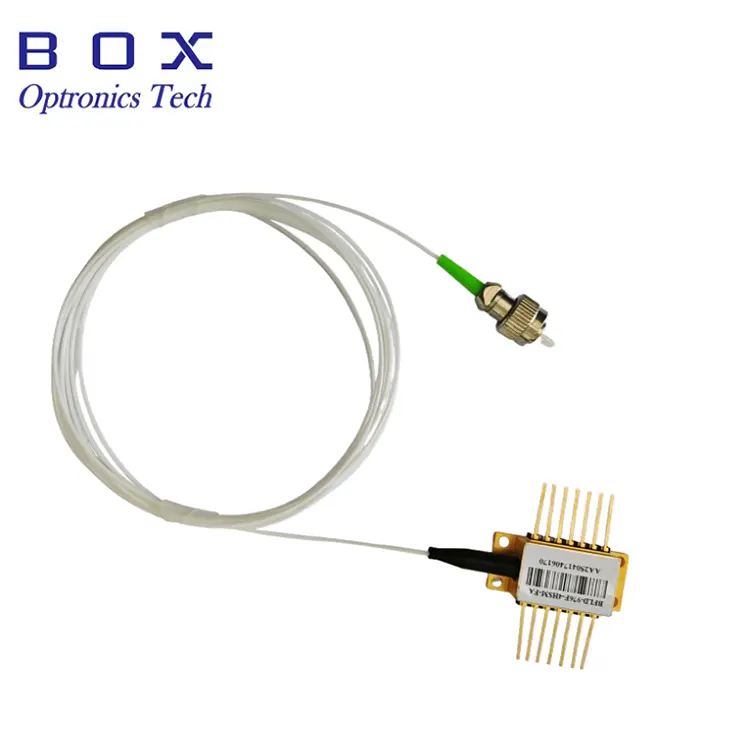

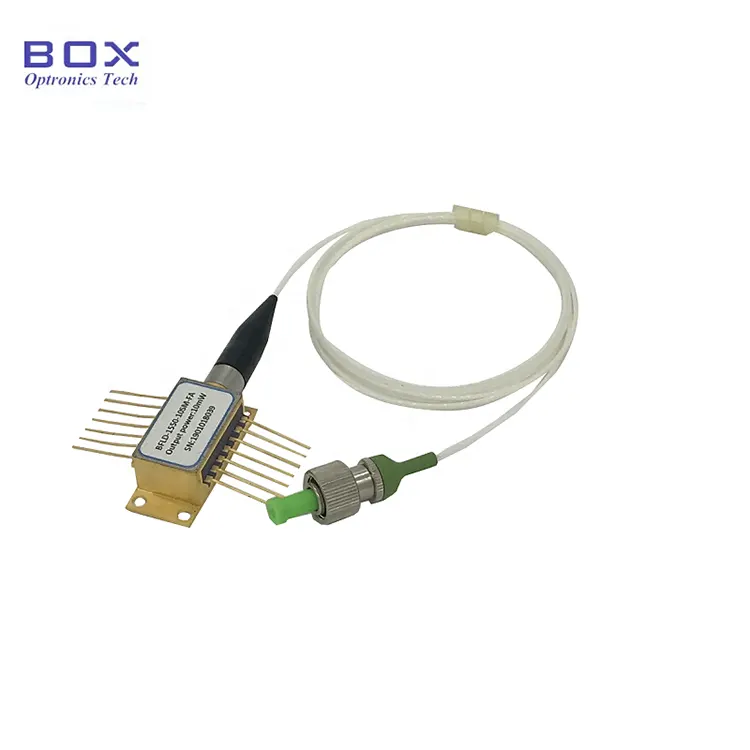

เลเซอร์ไดโอดผีเสื้อ DFB 1625nm 10mW พร้อมด้วย โครงสร้าง DFB ของหลุมควอนตัมหลายหลุมและแพ็คเกจผีเสื้อ 14 พิน มันบูรณาการ TEC และเทอร์มิสเตอร์ รองรับ SMF-28e แบบโหมดเดียวหรือแบบโพลาไรเซชัน เอาต์พุตไฟเบอร์ที่มีความยาวคลื่นกลาง 1625 นาโนเมตรและกำลังเอาต์พุตทั่วไป 10มิลลิวัตต์ มี SMSR สูงและประสิทธิภาพสเปกตรัมที่ยอดเยี่ยม กรุณาควบคุม ไดรฟ์ปัจจุบัน แรงดันไฟฟ้า และอุณหภูมิฟิวชัน ให้ ESD และอุณหภูมิ คุ้มครองและไม่เกินพิกัดสูงสุดที่แน่นอน
|
พารามิเตอร์ |
เครื่องหมาย |
เงื่อนไข |
นาที. |
ประเภท |
สูงสุด |
หน่วย |
|
ความยาวคลื่นปฏิบัติการ |
เลซี |
ตามน้ำหนักจริง 25 ℃ |
1622 |
1625 |
1628 |
นาโนเมตร |
|
กำลังขับออปติคัล |
พีเอฟ |
— |
6 |
10 |
— |
เมกะวัตต์ |
|
เกณฑ์ปัจจุบัน |
ไอทีเอช |
25 ℃ |
— |
8 |
15 |
มิลลิแอมป์ |
|
การดำเนินงานในปัจจุบัน |
ไอโอพี |
ซีดับบลิว |
— |
— |
90 |
มิลลิแอมป์ |
|
แรงดันไฟฟ้าขณะทำงาน |
วีโอพี |
25 ℃ |
— |
1.1 |
2.0 |
V |
|
การปราบปรามโหมดด้านข้าง อัตราส่วน |
สสส |
— |
35 |
40 |
— |
เดซิเบล |
|
การแยกแสง |
ไอเอสโอ |
25 ℃ |
35 |
— |
— |
เดซิเบล |
|
ความกว้างสเปกตรัม (-20 dB) |
เดลเล |
— |
— |
0.1 |
1.0 |
นาโนเมตร |
|
การสูญพันธุ์ของโพลาไรซ์ อัตราส่วน |
เอ่อ |
พีเอ็มไฟเบอร์ |
18 |
— |
— |
เดซิเบล |
|
อุณหภูมิความยาวคลื่น ค่าสัมประสิทธิ์ |
△แลล/△T |
— |
— |
0.08 |
0.12 |
นาโนเมตร/℃ |
|
ตรวจสอบปัจจุบัน |
ไอมอน |
VRM=5V |
50 |
— |
1500 |
ไมโครเอเอ |
|
MPD กระแสมืด |
บัตรประจำตัวประชาชน |
VRM=5V |
— |
— |
50 |
ไมโครเอเอ |
|
ความต้านทานของเทอร์มิสเตอร์ |
รท |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
เทอร์มิสเตอร์ค่า B |
β |
25°C/80°C |
— |
3950 |
— |
K |
● มัลติควอนตัม เลเซอร์ป้อนกลับแบบกระจายข้อเสนอแนะ (DFB) ของ Well (MQW);
● ไฟเบอร์ ประเภทอาจเป็นไฟเบอร์ SMF-28e หรือ PM
● มีเสถียรภาพ เอาต์พุต 10mW, SMSR สูงและการแยกแสงที่ดี
● อุณหภูมิกว้าง ช่วง: -20 ~ +70 ℃
● ใยแก้วนำแสง การสื่อสาร;
● เซ็นเซอร์ใยแก้วนำแสง
● ก๊าซเอทิลีน (C2H4) การตรวจจับ
● สเปกตรัมทั่วไป: 1625nm, +/-3nm WL ความอดทน

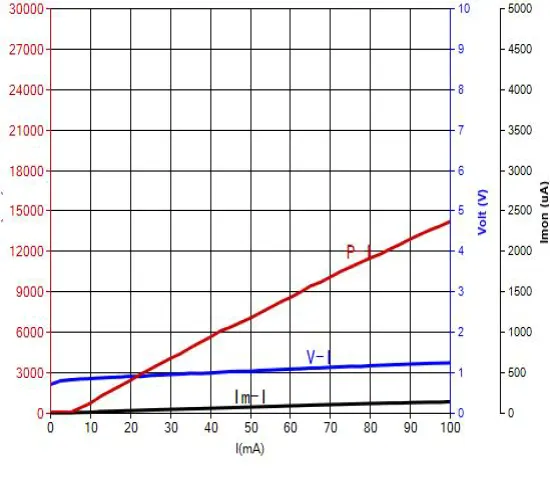

● PIV-1625nm 10mW DFB BTF เลเซอร์ไดโอด
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
PIN ออก |
|
บีเอฟแอลดี |
-XXXX |
-XX |
XX |
-XX |
X |
|
เลเซอร์ไดโอด DFB |
1625:1625นาโนเมตร 1392:1392นาโนเมตร 760:760นาโนเมตร 1683:1683นาโนเมตร อื่น |
10:10มิลลิวัตต์ อื่น |
เอสเอ็ม:โหมดเดี่ยว PM: การรักษาโพลาไรซ์
|
เอฟเอ: เอฟซี/เอพีซี SA: เซาท์แคโรไลนา/เอพีซี อื่น |
NULL: ประเภท 1 2: ประเภท 2 |
เช่น BFLD-1625-10SM-FA
(ข้อมูลการสั่งซื้อ: 1625nm DFB BTF เลเซอร์ไดโอด, กำลังขับ 10mW, ด้วยไฟเบอร์ SM, ขั้วต่อ FC/APC, ประเภท 1 พินเอาท์)
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง ทำ อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้
● อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต จึงถือปฏิบัติอย่างเคร่งครัด จำเป็นต้องมีมาตรการป้องกันไฟฟ้าสถิตระหว่างการบรรจุการขนส่ง และการใช้งาน นอกจากนี้ ต้องใช้ความระมัดระวังเพื่อป้องกันการจ่ายไฟ ไฟกระชากเนื่องจากการไม่ทำเช่นนั้นอาจส่งผลให้อุปกรณ์เสียหายถาวร (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์มีการต่อสายดินอย่างเหมาะสมและสวมสายรัดข้อมือป้องกันไฟฟ้าสถิต)
● หากพินจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เป็นเช่นนั้น เกิน 260°C และเวลาในการบัดกรีต้องไม่เกิน 10 วินาที โดยเฉพาะ ต้องให้ความสนใจกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งจะต้องถูกต้อง ต่อสายดิน
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
