ใช้เลเซอร์ DFB Butterfly Laser กำลังสูง 1653.7nm 40mW ชิป MQW DFB ประสิทธิภาพสูงที่มีความยาวคลื่นกลาง 1653.7nm, a ความทนทานต่อความยาวคลื่น +/-1 นาโนเมตร และอัตราส่วนการปฏิเสธโหมดด้านข้าง (SMSR) >35 เดซิเบล โดยมีคุณลักษณะแรงดันไฟฟ้าเกณฑ์ต่ำ การใช้พลังงานต่ำ และสูง ความน่าเชื่อถือ การบูรณาการเทอร์มิสเตอร์ เทอร์โมอิเล็กทริกคูลเลอร์ (TEC) และ ไดโอดตรวจสอบ รองรับการทำงานที่มั่นคงในระยะยาว และใช้กันอย่างแพร่หลายใน ระบบตรวจจับก๊าซ การทดสอบอุปกรณ์แบบพาสซีฟ และการตรวจจับด้วยไฟเบอร์ออปติก เหมาะสม จำเป็นต้องมีการควบคุมสายไฟ อุณหภูมิ และกระแสไฟระหว่างการทำงาน ป้องกันการดัดงอและความเสียหายของเส้นใย
|
พารามิเตอร์ |
เครื่องหมาย |
เงื่อนไข |
นาที. |
ประเภท |
สูงสุด |
หน่วย |
|
อุณหภูมิในการจัดเก็บ |
ทศ |
– |
-40 |
– |
85 |
℃ |
|
อุณหภูมิกรณีปฏิบัติการ |
สูงสุด |
– |
-20 |
– |
70 |
℃ |
|
LD ไปข้างหน้าปัจจุบัน |
ถ้า |
ซีดับบลิว |
– |
– |
500 |
มิลลิแอมป์ |
|
LD กระแสย้อนกลับ |
อินฟราเรด |
– |
– |
– |
2 |
มิลลิแอมป์ |
|
แรงดันย้อนกลับ LD |
วีแอลอาร์ |
– |
– |
– |
3 |
V |
|
PD ไปข้างหน้าปัจจุบัน |
ไอเอฟพีดี |
– |
– |
– |
-10 |
มิลลิแอมป์ |
|
PD แรงดันย้อนกลับ |
วีอาร์พีดี |
– |
– |
– |
20 |
V |
|
กระแสเทค |
ไอเทค |
– |
– |
– |
2 |
A |
|
แรงดันไฟฟ้า TEC |
วีเทค |
– |
– |
1.5 |
3.5 |
V |
|
รัศมีโค้งงอของไฟเบอร์ |
– |
– |
30 |
– |
– |
มม |
|
ความชื้นสัมพัทธ์ |
RH |
ไม่ควบแน่น |
0 |
– |
95% |
– |
|
เวลาบัดกรีตะกั่ว |
– |
260 ℃ |
– |
– |
10 |
ที่สอง |
|
แรงดึงตามแนวแกนของไฟเบอร์ |
– |
– |
– |
– |
5 |
N |
|
แรงดึงด้านข้างของไฟเบอร์ |
– |
– |
– |
– |
2.5 |
N |
● มาตรฐานอุตสาหกรรม แพ็คเกจผีเสื้อ 14 พิน;
● บิวท์อิน TEC และมอนิเตอร์ PD;
● สูง เสถียรภาพเอาต์พุตแสง 40mW;
● ประสิทธิภาพสูง เลเซอร์กระจายข้อเสนอแนะ (DFB) หลุมหลายควอนตัม (MQW)
● เลเซอร์ไดโอดแบบปรับได้ สเปกโทรสโกปีการดูดกลืนแสง TDLAS;
● การตรวจสอบ CH4;
● แหล่งกำเนิดแสงสำหรับ การตรวจสอบสภาพแวดล้อมและเครื่องวิเคราะห์ก๊าซ

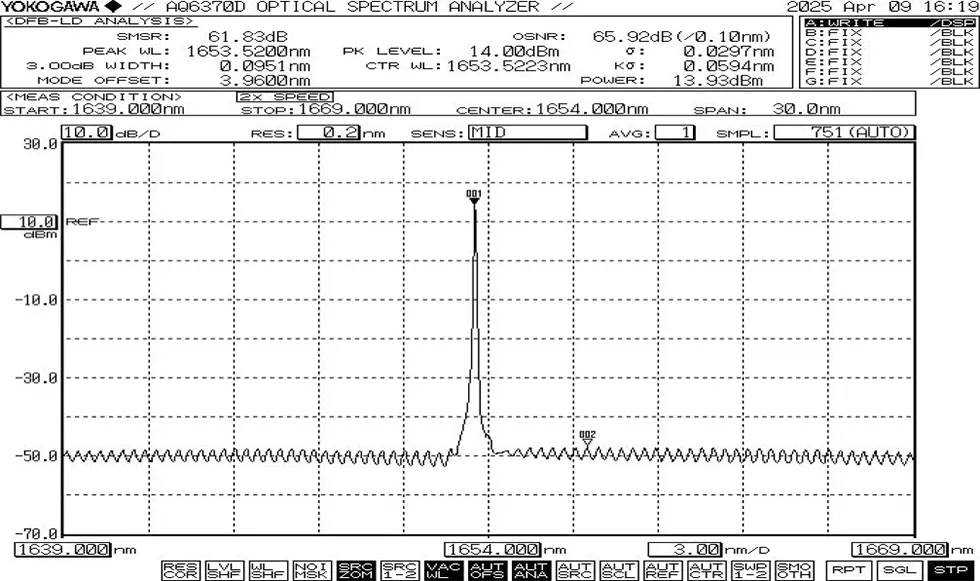

● สเปกตรัมทั่วไป: 1653.7nm, +/-1nm WL ความอดทน

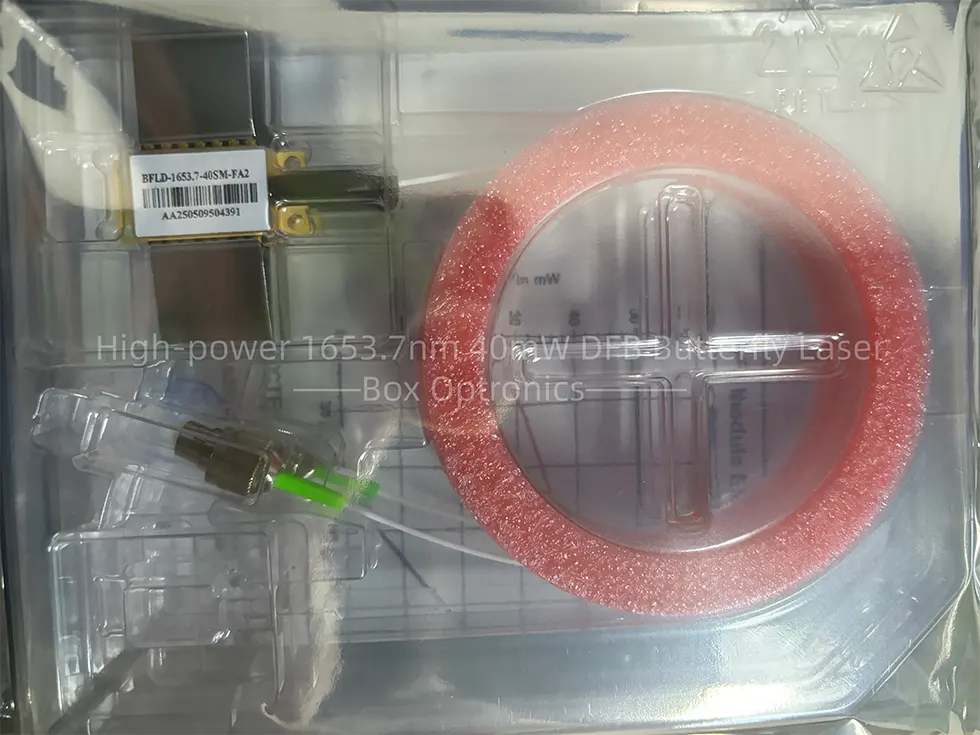

● ตัวอย่างการบรรจุ
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
เลเซอร์ผีเสื้อ DFB กำลังสูง 1653.7nm 40mW |
1 |
|
2 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
PIN ออก |
|
บีเอฟแอลดี |
-XXXX |
-XX |
XX |
-XX |
X |
|
เลเซอร์ไดโอด DFB |
1653:1653.7นาโนเมตร อื่น |
10:10มิลลิวัตต์ 40:40มิลลิวัตต์ อื่น |
เอสเอ็ม:โหมดเดี่ยว PM: การรักษาโพลาไรซ์
|
เอฟเอ: เอฟซี/เอพีซี SA: เซาท์แคโรไลนา/เอพีซี อื่น |
NULL: ประเภท 1 2: ประเภท 2 |
เช่น BFLD-1653-40SM-FA
(ข้อมูลการสั่งซื้อ: เลเซอร์ผีเสื้อ DFB กำลังสูง 1653.7nm 40mW, ด้วยไฟเบอร์ SM, ขั้วต่อ FC/APC, ประเภท 1 พินเอาท์)
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด
● หากพินจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เป็นเช่นนั้น เกิน 260°C และเวลาในการบัดกรีต้องไม่เกิน 10 วินาที โดยเฉพาะ ต้องให้ความสนใจกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งจะต้องถูกต้อง ต่อสายดิน
● ก่อนที่จะเปิดเครื่อง ให้เปิดใช้งานตัวทำความเย็นก่อน จากนั้นจึงเปิดเครื่อง ใช้พลังงานทีละน้อยเพื่อป้องกันไม่ให้ชิปร้อนเกินไปหรือ กลายเป็นภาระมากเกินไป
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
