1. บทนำของ CWDM 1270-1650nm แหล่งเลเซอร์ DFB พร้อมวงจรขับเคลื่อนในตัว
2. เทคนิค ข้อมูลจำเพาะ
3. คุณลักษณะของผลิตภัณฑ์
4. การใช้งานทั่วไป
5. รายละเอียดสินค้า
6. คู่มือการใช้งานอย่างปลอดภัย
7. ข้อมูลการสั่งซื้อ
8. เอกสารข้อมูลและแผ่นทดสอบ
9. เงื่อนไขการเสนอราคาและ การชำระเงิน
10. ระยะเวลารอคอย
11. หมายเหตุการดำเนินงานและ การบำรุงรักษา
12. การประกันคุณภาพและ บริการหลังการขาย

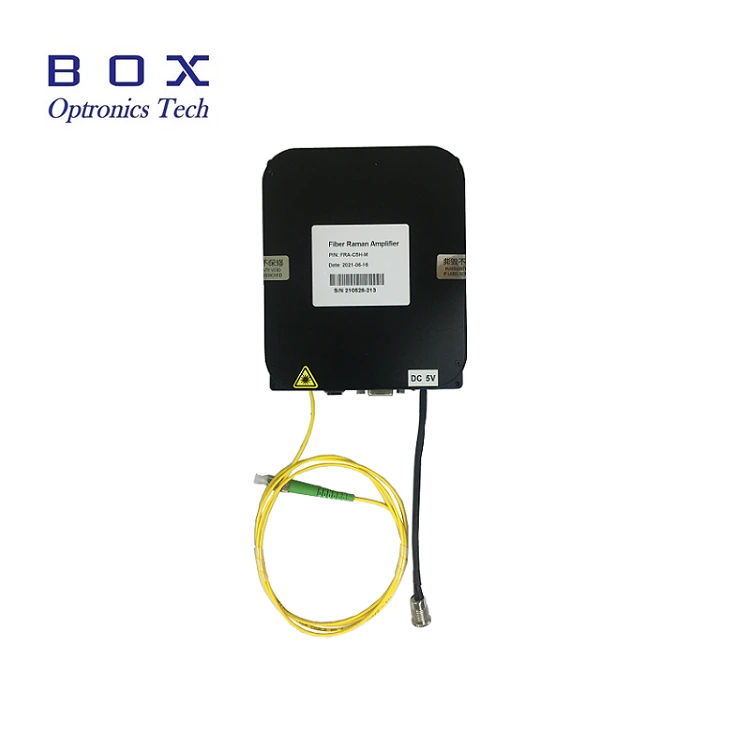

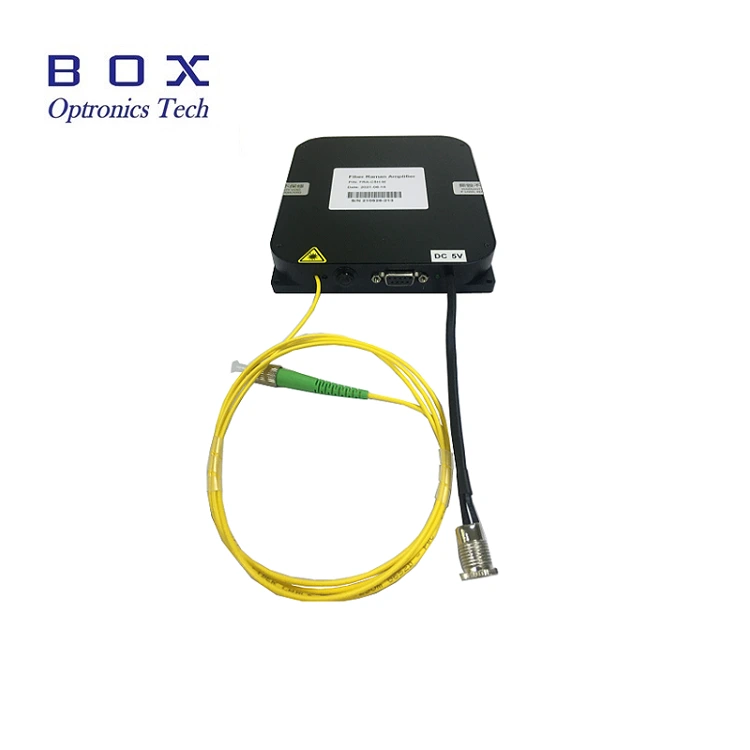

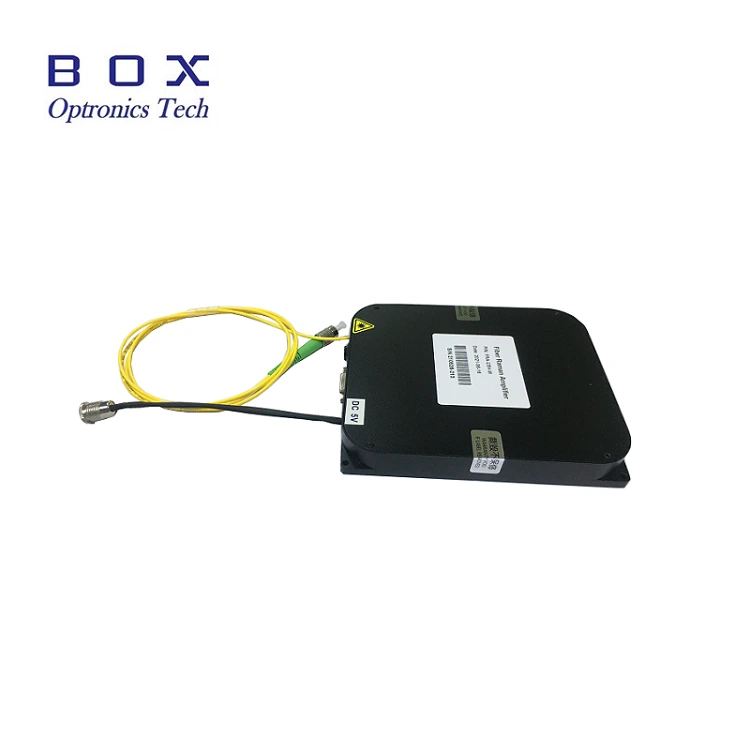

นี่คือแหล่งเลเซอร์ DFB CWDM 1270-1650nm ด้วย วงจรขับเคลื่อนในตัวใช้ชิปเลเซอร์เซมิคอนดักเตอร์ DFB พร้อมเอาต์พุต กำลังส่งมากกว่า 10mW, ไฟเบอร์ SM/PM และกำลังขับและเสถียรภาพสเปกตรัมที่ยอดเยี่ยม มัน รองรับการกำหนดค่าแบบตั้งโต๊ะและโมดูลาร์ด้วยอินเทอร์เฟซการสื่อสารหรือ ซอฟต์แวร์ตรวจสอบสำหรับการรวมระบบ เหมาะสำหรับเลนส์ไม่เชิงเส้น การวิจัย การปั๊มไฟเบอร์เลเซอร์ และระบบทดสอบแสง หลีกเลี่ยงการเสียบปลั๊กบ่อยๆ/ การถอดปลั๊กตัวเชื่อมต่อไฟเบอร์เพื่อป้องกันการสะสมของฝุ่นและส่วนปลาย ความเสียหาย
|
พารามิเตอร์ |
หน่วย |
ค่านิยม |
หมายเหตุ |
|
ความยาวคลื่นปฏิบัติการ |
นาโนเมตร |
สคส., 1625, 1650 |
|
|
กำลังขับ |
เมกะวัตต์ |
10–100 |
|
|
เส้นสเปกตรัม |
เมกะเฮิรตซ์ |
3 |
อื่น |
|
การปราบปรามโหมดด้านข้าง อัตราส่วน |
เดซิเบล |
>30 |
|
|
ความไม่แน่นอนของพลังงาน (ระยะสั้น 15 นาที) |
เดซิเบล |
≤±0.02 |
|
|
ความไม่แน่นอนของพลังงาน (ระยะยาว 8 ชั่วโมง) |
เดซิเบล |
≤±0.05 |
|
|
ตัวเชื่อมต่อ |
- |
เอฟซี/เอพีซี |
|
|
ชนิดไฟเบอร์ |
- |
SMF-28/PM1550 |
|
|
ขนาด |
มม |
195(ก)×220(ล)×120(ส) |
ตั้งโต๊ะ |
|
150(ก)×125(ล)×20(ส) |
โมดูล |
||
|
แหล่งจ่ายไฟ |
V |
ไฟฟ้ากระแสสลับ 110~240V, <20W |
ตั้งโต๊ะ |
|
กระแสตรง 5V/4A, <15W |
โมดูล |
||
|
การกระจายพลังงาน |
W |
≤ 60 |
|
|
อุณหภูมิในการทำงาน |
℃ |
-5 ~ +55 |
|
|
อุณหภูมิในการจัดเก็บ |
℃ |
-40 ~ +85 |
|
● อำนาจและ เสถียรภาพทางสเปกตรัม
● กำลังขับ ปรับได้ 10~100%;
● โมดูล/โต๊ะแบบตั้งโต๊ะ เป็นทางเลือกพร้อมการตรวจสอบการสื่อสารเพื่อให้ง่าย บูรณาการ;
● รองรับ การปรับแต่งไฟเบอร์ SM/PM เพื่อให้พอดีกับระบบออปติคัลต่างๆ
● ระบบส่งสัญญาณแสง
● การสูบน้ำด้วยไฟเบอร์เลเซอร์
● การวิจัยเกี่ยวกับทัศนศาสตร์แบบไม่เชิงเส้น
● ความยาวคลื่น CWDM 1270~1650nm ความทนทานต่อ WL คือ +/-3 นาโนเมตร
(มีความยาวคลื่นหนึ่งความยาวคลื่นทุกๆ 20 นาโนเมตร)
1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

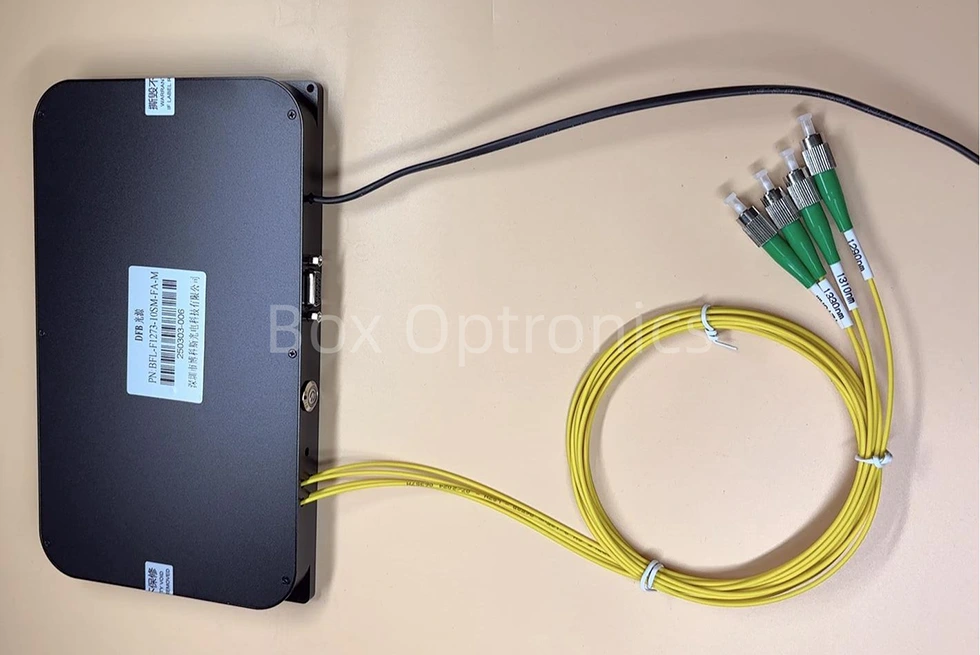

* รองรับแหล่งเลเซอร์ DFB หลายช่องสัญญาณที่กำหนดเอง
● อุปกรณ์เสริมมาตรฐาน
|
|
เครื่องประดับ |
ปริมาณ |
|
1 |
แหล่งกำเนิดเลเซอร์ CWDM (โฮสต์โมดูล) |
1 |
|
2 |
สายข้อมูล USB-RS485 DB9 |
1 |
|
3 |
อะแดปเตอร์ไฟฟ้า (อุปกรณ์เสริม) |
1 |
|
4 |
รายงานผลการทดสอบผลิตภัณฑ์ |
1 |
ขั้นตอนที่ 1. การแกะกล่อง: ก่อนประกอบ ให้ตรวจสอบ อุปกรณ์เสริมทั้งหมดครบถ้วนหรือไม่ รวมถึงโมดูลแหล่งกำเนิดเลเซอร์ ข้อมูล USB สายไฟ, อะแดปเตอร์, รายงานผลการทดสอบ ฯลฯ
ขั้นตอนที่ 2. แหล่งจ่ายไฟ: เชื่อมต่อกับ DC แหล่งจ่ายไฟแบบสวิตชิ่งหรือแหล่งจ่ายไฟที่มีการควบคุมซึ่งตรงตามกำลังไฟ ข้อกำหนดด้านอุปทาน ใช้เฉพาะอะแดปเตอร์จ่ายไฟที่ตรงกันของแท้ (DC5V หรือ ดีซี12วี) อะแดปเตอร์จ่ายไฟที่ไม่เหมาะสมอาจทำให้แหล่งกำเนิดแสงเสียหายได้ (อะแดปเตอร์ไฟ จ่ายให้ตามมาตรฐานแรงดันไฟฟ้าในท้องถิ่น)
ขั้นตอนที่ 3 การเชื่อมต่อไฟเบอร์เอาต์พุต: เปิด ฝาครอบกันฝุ่นที่ขั้วต่อไฟเบอร์หรือหน้าแปลน ตรวจสอบผิวหน้าปลายไฟเบอร์ และ เชื่อมต่อไฟเบอร์หรือประกบไฟเบอร์เข้ากับอุปกรณ์หรือมิเตอร์ไฟฟ้าที่จะทดสอบ หลังจากยืนยันแล้วว่าไม่มีมลพิษและความเสียหาย
Setp4.เชื่อมต่อกับคอมพิวเตอร์โฮสต์: ใช้ สายเคเบิลข้อมูล USB-RS485 DB9 เพื่อเชื่อมต่อแหล่งเลเซอร์ DFB และคอมพิวเตอร์ คอมพิวเตอร์จะต้องติดตั้งไดรเวอร์พอร์ตอนุกรมเฉพาะก่อนเพื่อระบุ สายเคเบิลข้อมูลพอร์ตอนุกรม USB-RS485 มิฉะนั้นซอฟต์แวร์คอมพิวเตอร์โฮสต์และ โมดูลแหล่งกำเนิดแสงไม่สามารถเชื่อมต่อและสื่อสารได้อย่างถูกต้อง กรุณาถาม กล่อง Optronics สำหรับผู้ขับขี่

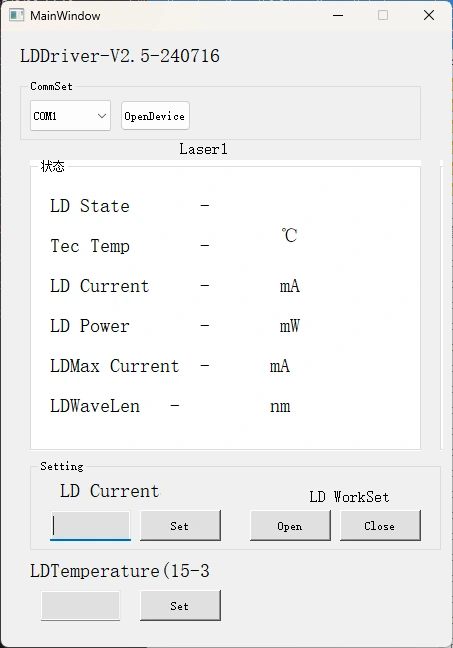

ซอฟต์แวร์ Step5.Control: Box Optronics ให้คำสั่งอนุกรมหรือซอฟต์แวร์พีซี ควบคุมกระแส LD และอุณหภูมิ LD ของแหล่งเลเซอร์ DFB เลือก พอร์ตที่ถูกต้อง ตั้งค่ากระแสและอุณหภูมิ จากนั้นคลิกปุ่มเปิด (ถึง ป้องกันความเสียหาย เพิ่มกระแสของไดรฟ์อย่างช้าๆ เมื่อการทำงานครั้งแรก อย่า จ่ายกระแสเต็มทันที)
ขั้นตอนที่ 6.หลังการใช้งาน คลิกปุ่มปิด ปิดแหล่งจ่ายไฟ และตัดการเชื่อมต่อ การเชื่อมต่อไฟเบอร์
|
ชื่อ |
ความยาวคลื่น |
กำลังขับ |
ชนิดไฟเบอร์ |
ตัวเชื่อมต่อ |
มิติ |
|
บีแอลดี |
-XXX |
-XX |
XX |
-XX |
-เอ็กซ์ |
|
แหล่งกำเนิดเลเซอร์ CWDM |
1,064:1064นาโนเมตร 1310 :1310นาโนเมตร 1550:1550นาโนเมตร CWDM
|
10 :10มิลลิวัตต์ 20 :20มิลลิวัตต์ 40 :40มิลลิวัตต์ 1H:100มิลลิวัตต์ อื่น |
เอสเอ็ม:SMF-28e ช่วงเช้า:PM1550 |
เอฟเอ: เอฟซี/เอพีซี SA: เซาท์แคโรไลนา/เอพีซี อื่น |
ม: โมดูล บี: ตั้งโต๊ะ |
เช่น BLD-1550-1HSM-FA-M
(ข้อมูลการสั่งซื้อ: CWDM 1550nm DFB Laser Source พร้อมไดรฟ์ในตัว วงจร, กำลังเอาต์พุต 100mW, พร้อมไฟเบอร์ SMF-28e, ขั้วต่อ FC/APC, โมดูล แพคเกจ)
สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com
● เงื่อนไขการเสนอราคา
(1) EXW:
หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง
(2) ดีเอพี:
หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์
(3) อื่น ๆ
● เงื่อนไขการชำระเงิน
มีเพย์พาลและที/ที
ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)
โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ
● หลีกเลี่ยงการเสียบ/ถอดปลั๊กขั้วต่อไฟเบอร์บ่อยครั้งเพื่อป้องกัน การสะสมของฝุ่นและความเสียหายที่ใบหน้า
● ทำความสะอาดขั้วต่อไฟเบอร์โดยใช้ผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย และตรวจสอบด้วย a เครื่องตรวจจับใบหน้าปลายไฟเบอร์ก่อนการเชื่อมต่อ เชื่อมต่อ/ตัดการเชื่อมต่อไฟเบอร์เสมอ ไม่มีไฟฟ้าเพื่อหลีกเลี่ยงการไหม้ที่ใบหน้า ปิดขั้วต่อที่ไม่ได้ใช้พร้อมฝาปิดกันฝุ่น
● เก็บอุปกรณ์ไว้ในที่แห้งและปราศจากความชื้น
● เมื่อใช้โมดูลแหล่งเลเซอร์เป็นเวลานาน โปรดอย่าลืม พิจารณาการกระจายความร้อนและการระบายอากาศของโมดูลแล้ววาง โมดูลบนแผงระบายความร้อน
● ระยะเวลาการรับประกัน:
ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี
● ข้อยกเว้นจากการรับประกันฟรี:
ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:
(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม
(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้
(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์
(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต
(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์
(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
