แหล่งกำเนิดแสงบรอดแบนด์ SLD แบบไฟเบอร์คู่ 840 นาโนเมตร

ภาพรวมผลิตภัณฑ์ - แหล่งกำเนิดแสงบรอดแบนด์ SLD แบบไฟเบอร์คู่ขนาด 840 นาโนเมตร

Box Optronics ผลิตแหล่งกำเนิดแสงบรอดแบนด์ SLD แบบไฟเบอร์คู่ขนาด 840 นาโนเมตร ซึ่งเป็นส่วนประกอบออปติคัลแบบแอกทีฟประสิทธิภาพสูงโดยอาศัยการขยายสัญญาณที่เกิดขึ้นเองตามธรรมชาติ (ASE) จากโครงสร้างแอมพลิฟายเออร์แบบออปติคอลแบบเซมิคอนดักเตอร์ ซึ่งให้พลังงานแสงสูงพร้อมแบนด์วิดท์สเปกตรัมกว้างและการเชื่อมโยงชั่วคราวต่ำ

ให้กำลังเอาท์พุตที่สูงกว่า LED ในขณะที่ยังคงรักษาสเปกตรัมที่กว้างกว่าไดโอดเลเซอร์ ทำให้เหมาะสำหรับการใช้งานที่ต้องการความสอดคล้องกันต่ำและความสว่างสูง

โดดเด่นด้วยกำลังเอาต์พุตขั้นต่ำ 5mW, แบนด์วิดท์ 3dB ทั่วไปขนาด 10 นาโนเมตร และความเสถียรของพลังงานที่ยอดเยี่ยม (ระยะสั้น ≤±0.02dB, ≤±0.05dB ระยะยาว) แหล่งกำเนิด SLD ขนาด 840 นาโนเมตรนี้ได้รับการปรับให้เหมาะสมสำหรับระบบการตรวจจับและระบบสร้างภาพไฟเบอร์ออปติกที่มีความแม่นยำ อุปกรณ์นี้มีจำหน่ายทั้งในรูปแบบโมดูลขนาดกะทัดรัด (70×90×18 มม.) สำหรับการรวมระบบ และแบบตั้งโต๊ะ (195×220×120 มม.) สำหรับห้องปฏิบัติการและสภาพแวดล้อมการทดสอบ

มาพร้อมกับผมเปียไฟเบอร์ 780-HP และตัวเชื่อมต่อ FC/APC เป็นมาตรฐาน พร้อมอินเทอร์เฟซการสื่อสาร RS485 ที่เป็นอุปกรณ์เสริมสำหรับการตรวจสอบและควบคุม แหล่งกำเนิดแสง SLD นี้ให้ความคล่องตัวและความน่าเชื่อถือสำหรับการใช้งานที่หลากหลาย

คุณสมบัติหลัก - แหล่งกำเนิดแสงบรอดแบนด์ SLD แบบไฟเบอร์คู่ขนาด 840 นาโนเมตร

● กำลังขับสูง: ขั้นต่ำ 5mW

● แบนด์วิธสเปกตรัมกว้าง: ทั่วไป 10 นาโนเมตร (-3dB)

● ระลอกสเปกตรัมต่ำเพื่อสเปกตรัมที่สะอาด

● โปรไฟล์สเปกตรัมแบบเกาส์เซียน

● เสถียรภาพด้านพลังงานที่ดีเยี่ยม: ระยะสั้น ≤±0.02dB/15 นาที

● เสถียรภาพระยะยาว: ≤±0.05dB/8 ชั่วโมง

● เอาต์พุตแบบไฟเบอร์คู่กับไฟเบอร์ 780-HP

● มาตรฐานตัวเชื่อมต่อ FC/APC มีตัวเลือกอื่นให้เลือก

● ฟอร์มแฟกเตอร์สองแบบ: โมดูลและแบบตั้งโต๊ะ

● อินเตอร์เฟซการสื่อสาร RS485 สำหรับการตรวจสอบ

● เปรียบเทียบโซลูชันต้นทุนต่ำ

● ช่วงอุณหภูมิการทำงานกว้าง: -5°C ถึง +55°C

● การออกแบบบรรจุภัณฑ์ที่กะทัดรัดและทนทาน

● เวอร์ชันตั้งโต๊ะเสริมพร้อมการควบคุมหน้าจอสัมผัส

การใช้งานทั่วไป - แหล่งกำเนิดแสงบรอดแบนด์ SLD แบบไฟเบอร์คู่ขนาด 840 นาโนเมตร

● ไจโรสโคปไฟเบอร์ออปติก (FOG)

● ระบบเอกซเรย์การเชื่อมโยงกันด้วยแสง (OCT)

● การถ่ายภาพทางการแพทย์และทัศนศาสตร์ชีวการแพทย์

● ระบบตรวจจับไฟเบอร์ออปติก

● อินเทอร์เฟอโรเมทของแสงสีขาว

● การทดสอบและการกำหนดลักษณะเฉพาะของส่วนประกอบทางแสง

● ห้องปฏิบัติการวิจัยและพัฒนา

● การสะท้อนแสงโดเมนการเชื่อมโยงกันทางแสง (OCDR)

ข้อมูลจำเพาะทางเทคนิค - แหล่งกำเนิดแสงบรอดแบนด์ SLD แบบไฟเบอร์คู่ขนาด 840 นาโนเมตร

ข้อมูลจำเพาะเกี่ยวกับแสง (T=25°C)

ข้อมูลจำเพาะทางกลและสิ่งแวดล้อม

รายละเอียดสินค้า-840nm ไฟเบอร์คู่ SLD Broadband แหล่งกำเนิดแสง

SLD คืออะไร?

ไดโอดเรืองแสงยิ่งยวด (SLD) คือแหล่งกำเนิดออปติคอลบรอดแบนด์แบบเซมิคอนดักเตอร์โดยอาศัยการแผ่รังสีที่เกิดขึ้นเองแบบขยาย (ASE) พร้อมอัตราขยายทางแสงสูงในโครงสร้างท่อนำคลื่นที่มีลักษณะคล้ายเลเซอร์ไดโอด ทำงานภายใต้เงื่อนไขการป้อนกลับทางแสงที่ถูกระงับ เพื่อป้องกันการสั่นของเลเซอร์

ต่างจากเลเซอร์ไดโอดที่ต้องอาศัยช่องเรโซแนนซ์ SLD ใช้ด้านที่มีการสะท้อนแสงต่ำ (เคลือบ AR) และโครงสร้างท่อนำคลื่นที่ทำมุมหรือเอียงเพื่อระงับการตอบสนองของคาวิตี้ ทำให้ได้รับแสงสูงในขณะที่หลีกเลี่ยงการดำเนินการเลเซอร์

ลักษณะสำคัญของ SLD:

• กำลังเอาท์พุตและความสว่างสูงกว่า LED อย่างเห็นได้ชัด ในขณะที่ยังคงความสอดคล้องกันในเวลาต่ำ

• การปล่อยบรอดแบนด์ด้วยซองสเปกตรัม ASE ที่ราบรื่น

• การเชื่อมโยงกันชั่วคราวต่ำมาก (ความยาวการเชื่อมโยงกันสั้น) เหมาะสำหรับการใช้งานแบบอินเทอร์เฟอโรเมตริก เช่น OCT

• โดยทั่วไปโครงสร้างท่อนำคลื่นแบบโหมดขวางเดี่ยวทำให้สามารถเชื่อมต่อไฟเบอร์แบบโหมดเดี่ยวได้อย่างมีประสิทธิภาพ

• รูปร่างสเปกตรัมโดยทั่วไปได้รับการออกแบบทางวิศวกรรมให้เป็นโปรไฟล์กึ่งเกาส์เซียนหรือโปรไฟล์แบนท็อปแบบกำหนดเอง ขึ้นอยู่กับการออกแบบ

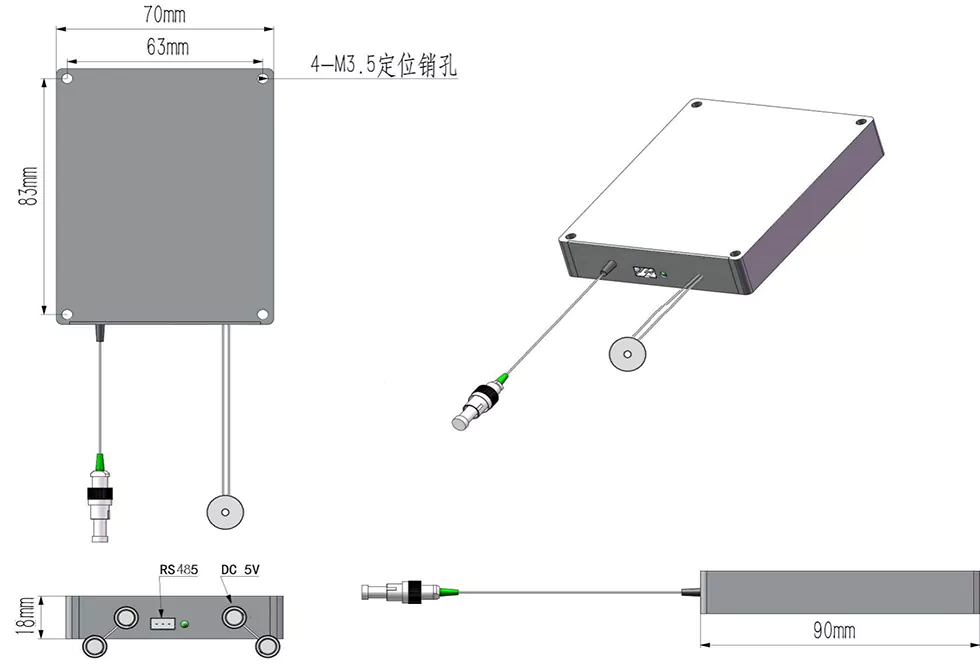

ขนาดแพ็คเกจ

แหล่งกำเนิดแสงบรอดแบนด์ 840nm SLD มีจำหน่ายในสองแพ็คเกจ:

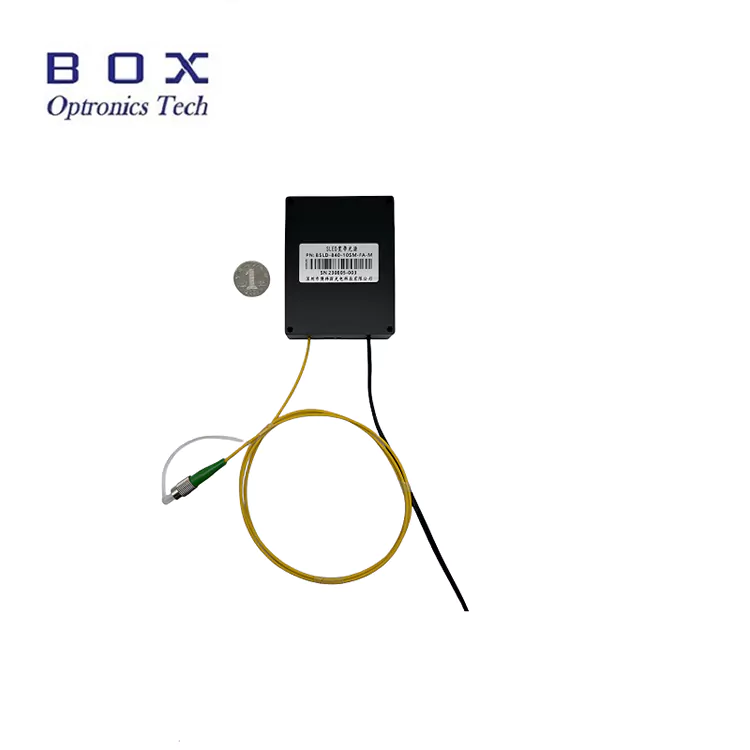

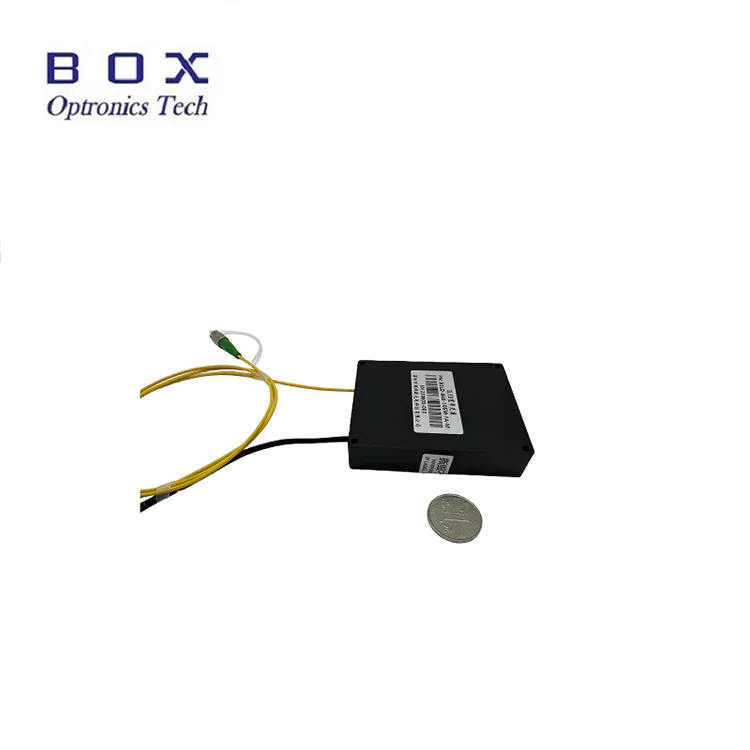

เวอร์ชันโมดูล (70 × 90 × 18 มม.):

• การออกแบบที่กะทัดรัดและเรียบง่ายสำหรับการรวมระบบ

• รูยึด 4-M3.5 เพื่อการติดตั้งที่ปลอดภัย

• อินพุตไฟ DC (5V หรือ 12V)

• พอร์ตสื่อสาร RS485 (ตัวเมีย DB9)

• เอาต์พุตผมเปียไฟเบอร์พร้อมขั้วต่อ FC/APC

• เหมาะอย่างยิ่งสำหรับการฝังลงในเครื่องมือและระบบ

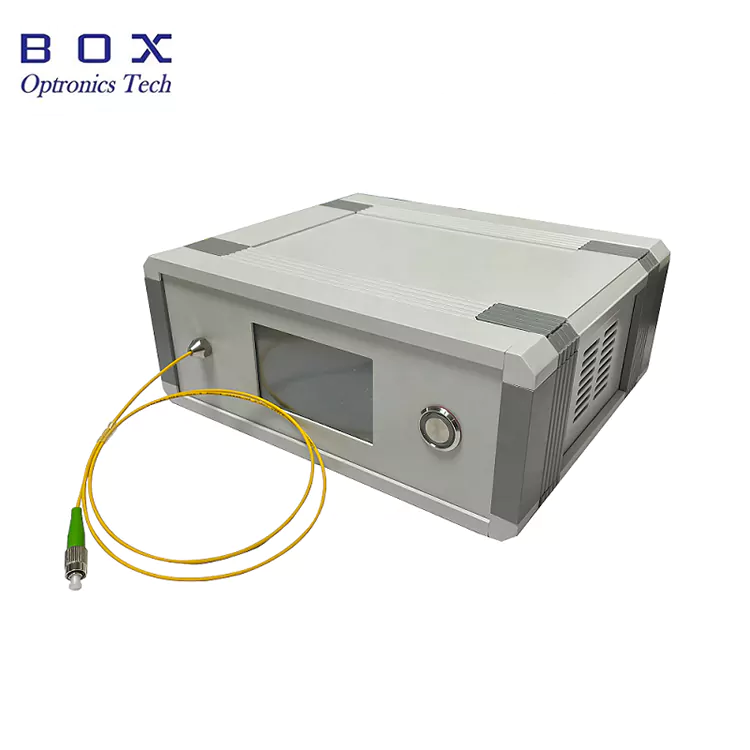

รุ่นตั้งโต๊ะ (195×220×120มม.):

• ฟอร์มแฟกเตอร์แบบตั้งโต๊ะสำหรับใช้ในห้องปฏิบัติการ

• หน้าจอสัมผัสในตัวสำหรับการตรวจสอบสถานะ

• อินพุตไฟ AC (สากล 110-240V)

• พอร์ตสื่อสาร RS485 (ตัวเมีย DB9)

• เอาต์พุตไฟเบอร์ที่แผงด้านหน้า

• ใช้งานง่าย Plug-and-Play

• เหมาะสำหรับห้องปฏิบัติการ R&D และสภาพแวดล้อมการทดสอบ

การควบคุมและติดตาม

ทั้งรุ่นโมดูลและรุ่นตั้งโต๊ะรองรับอินเทอร์เฟซการสื่อสาร RS485 สำหรับการตรวจสอบและควบคุม รุ่นตั้งโต๊ะยังมีหน้าจอสัมผัสในตัวสำหรับการใช้งานในพื้นที่อีกด้วย

พารามิเตอร์การตรวจสอบและควบคุมที่มีอยู่:

• การตรวจสอบกำลังเอาต์พุต

• ขับเคลื่อนการตรวจสอบในปัจจุบัน

• การตรวจสอบอุณหภูมิ

• การปรับกำลังไฟ (อุปกรณ์เสริม)

• ซอฟต์แวร์คอมพิวเตอร์โฮสต์สำหรับการควบคุมพีซี (อุปกรณ์เสริม)

เหตุใดจึงเลือก Box Optronics

• การควบคุมคุณภาพอย่างเข้มงวดด้วยการทดสอบ 100% ก่อนจัดส่ง

• ราคาที่แข่งขันได้พร้อมความสามารถในการจัดส่งจำนวนมากที่มั่นคง

• ตัวเลือกการปรับแต่งที่ยืดหยุ่นสำหรับความยาวคลื่น กำลัง แบนด์วิดท์ ไฟเบอร์ และตัวเชื่อมต่อ

• การสนับสนุนด้านเทคนิคตลอด 7 × 24 ชั่วโมงและการตอบสนองที่รวดเร็ว

• จัดส่งทั่วโลกด้วยบริการจัดส่งด่วนของ DHL, UPS และ FedEx

• มีทั้งเวอร์ชันโมดูลและเวอร์ชันตั้งโต๊ะ

• ซอฟต์แวร์โฮสต์เสริมสำหรับการรวมระบบ

• อุปทานระยะยาวที่เชื่อถือได้สำหรับปริมาณการผลิต

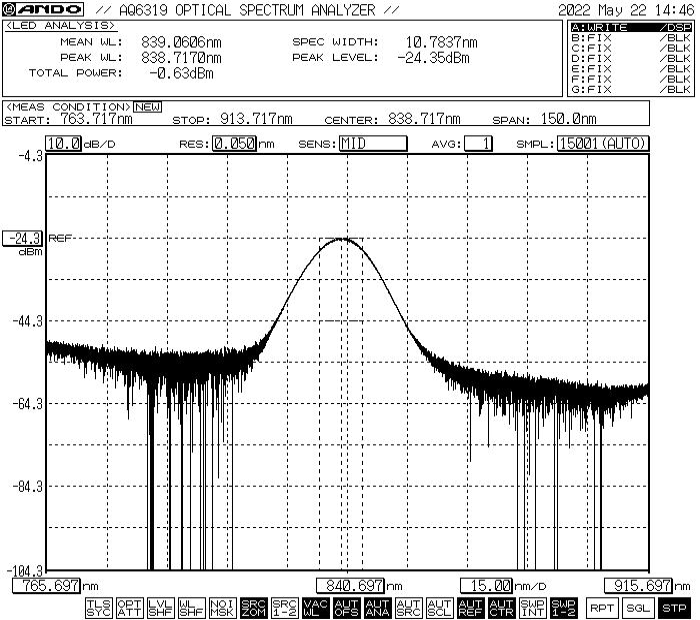

ประสิทธิภาพสเปกตรัม-840nm ไฟเบอร์ควบคู่กับแหล่งกำเนิดแสงบรอดแบนด์ SLD

สเปกตรัมทั่วไปจะแสดงความยาวคลื่นตรงกลางประมาณ 840 นาโนเมตร โดยมีแบนด์วิดท์ประมาณ 10 นาโนเมตร -3dB

*หมายเหตุ: สเปกตรัมที่แสดงเป็นประสิทธิภาพโดยทั่วไป คลื่นความถี่ที่แท้จริงอาจแตกต่างกันเล็กน้อยในแต่ละหน่วย ติดต่อเราเพื่อขอข้อมูลคลื่นความถี่เฉพาะหรือข้อกำหนดคลื่นความถี่ที่กำหนดเอง

ข้อมูลการสั่งซื้อ-840nm Fiber Coupled SLD Broadband Light Source

ศัพท์เฉพาะรุ่น

BSLD - XXX - XX - XX - X - (X)

ตัวอย่าง: BSLD - 840 - 51 - SM - M

แหล่งกำเนิดแสงบรอดแบนด์ SLD 840nm, เอาต์พุต 5mW, แบนด์วิดท์ 10 นาโนเมตร, ไฟเบอร์ 780-HP, เวอร์ชันโมดูล, แหล่งจ่ายไฟ 5VDC

ตัวเลือกการปรับแต่งที่มีอยู่

• ความยาวคลื่นกลาง: มาตรฐาน 840 นาโนเมตร ความยาวคลื่นอื่นๆ ตามคำขอ

• กำลังขับ: มาตรฐาน 5mW มีตัวเลือกพลังงานที่สูงกว่า

• แบนด์วิดท์สเปกตรัม: มาตรฐาน 10 นาโนเมตร มีตัวเลือกแบนด์วิดท์อื่นๆ ให้เลือก

• ประเภทไฟเบอร์: มาตรฐาน 780-HP, ไฟเบอร์ชนิดพิเศษอื่นๆ ที่มีอยู่

• ความยาวไฟเบอร์: 0.5 ม., 1 ม., 1.5 ม., 2 ม. (มีความยาวที่กำหนดเองได้)

• ประเภทผมเปีย: ท่อหลวม900μm, ท่อหลวม 3.0 มม

• ประเภทตัวเชื่อมต่อ: มาตรฐาน FC/APC, FC/UPC, SC/APC, LC/APC หรือแบบกำหนดเอง

• ประเภทบรรจุภัณฑ์: โมดูลหรือแบบตั้งโต๊ะ

• แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 5VDC, 12VDC (โมดูล), 110-240VAC (แบบตั้งโต๊ะ)

• ตัวแยกแสง: มีตัวเลือกตัวแยกสัญญาณในตัว

• อินเทอร์เฟซการสื่อสาร: มาตรฐาน RS485, มีอินเทอร์เฟซอื่นๆ

• ซอฟต์แวร์คอมพิวเตอร์โฮสต์: มีให้สำหรับการตรวจสอบและควบคุม

สำหรับข้อกำหนดที่กำหนดเอง โปรดติดต่อทีมขายของเราเพื่อแจ้งข้อกำหนดของคุณ

เอกสารข้อมูลและรายงานการทดสอบ

แหล่งกำเนิดแสงบรอดแบนด์ 840nm SLD แต่ละตัวมาพร้อมกับรายงานการทดสอบที่ครอบคลุมซึ่งบันทึกพารามิเตอร์ประสิทธิภาพที่วัดได้ ไฟล์ PDF เอกสารข้อมูลประกอบด้วยข้อกำหนดโดยละเอียด เส้นโค้งประสิทธิภาพ และภาพวาดมิติ

• รายงานการทดสอบส่วนบุคคลรวมอยู่ในแต่ละหน่วย

• หมายเลขซีเรียลที่ตรวจสอบย้อนกลับได้สำหรับแต่ละหน่วย

เอกสารข้อมูล

เงื่อนไขการเสนอราคาและการชำระเงิน

เงื่อนไขการเสนอราคา

• EXW (Ex Works): แนะนำหากคุณมีบัญชี DHL/UPS/FedEx เราจัดส่งโดยใช้บัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

• DAP (จัดส่งถึงสถานที่): หากคุณไม่มีบัญชีผู้จัดส่ง เราสามารถจัดส่งสินค้าแบบชำระเงินล่วงหน้าได้

• เงื่อนไขอื่นๆ: โปรดติดต่อเราเพื่อหารือ

เงื่อนไขการชำระเงิน

• PayPal: การชำระเงินที่รวดเร็วและปลอดภัยสำหรับตัวอย่างและคำสั่งซื้อขนาดเล็ก

• T/T (โอนเงินผ่านธนาคาร): วิธีการชำระเงินมาตรฐานสำหรับใบสั่งผลิตปกติ

• Alibaba Trade Assurance: การคุ้มครองคำสั่งซื้อที่ปลอดภัยสำหรับการทำธุรกรรมออนไลน์พร้อมการรับประกันของผู้ซื้อ

• บัตรเครดิต: รับผ่าน PayPal, อาลีบาบา

• เงื่อนไขการชำระเงินที่ยืดหยุ่น: สามารถต่อรองได้

เวลานำ

• การผลิตมาตรฐาน: ~10-15 วันทำการ

• การกำหนดค่าที่กำหนดเอง: 15-20 วันทำการ

• สั่งจำนวนมาก: กรุณาติดต่อเพื่อสอบถามกำหนดการผลิต

• การจัดส่งระหว่างประเทศ: ~3-5 วันทำการ (DHL/UPS/FedEx ด่วน)

• บริการเร่งด่วน: มีให้บริการตามคำขอ

หมายเหตุการดำเนินงานและการจัดการ

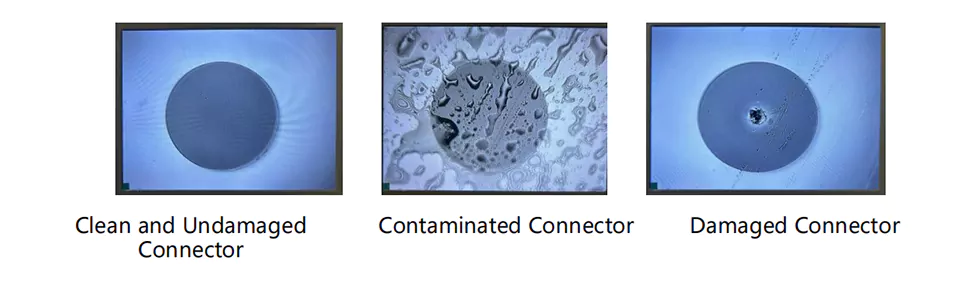

การจัดการไฟเบอร์

• หลีกเลี่ยงการโค้งงอหรืองอแหลมคมซึ่งอาจสร้างความเสียหายให้กับเส้นใย

• อย่าดึงหรือบิดผมเปียไฟเบอร์

• ทำความสะอาดขั้วต่อไฟเบอร์ก่อนเชื่อมต่อโดยใช้เครื่องมือทำความสะอาดที่เหมาะสม

• ใช้ฝาปิดกันฝุ่นทุกครั้งเมื่อไม่ได้ใช้งานขั้วต่อ

• ตรวจสอบความเสียหายที่ปลายไฟเบอร์ก่อนใช้งาน

ข้อควรพิจารณาด้านกำลังและการดำเนินงาน

• ตรวจสอบให้แน่ใจว่ามีแรงดันไฟฟ้าของแหล่งจ่ายไฟที่เหมาะสมก่อนเชื่อมต่อ

• อย่าให้กระแสไฟหรือพิกัดกำลังของไดรฟ์เกินสูงสุด

• ใช้การระบายความร้อนที่เหมาะสมสำหรับการทำงานต่อเนื่อง

• ปิดเครื่องก่อนเชื่อมต่อ/ถอดสายไฟเบอร์

• อย่ามองดูเอาต์พุตไฟเบอร์โดยตรงเมื่อเปิดเครื่อง
