เลเซอร์ผีเสื้อกำลังสูง 1550nm DFB 40mW

สารบัญ

1. การแนะนำ 1550nm เลเซอร์ผีเสื้อกำลังสูง DFB 40mW

2. ข้อมูลจำเพาะทางเทคนิค

3. คุณสมบัติผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดการบรรจุ

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูล

8. เงื่อนไขการเสนอราคาและการชำระเงิน

9. เวลานำ

10. หมายเหตุการดำเนินงาน

11. คำถามที่พบบ่อย

แนะนำผลิตภัณฑ์

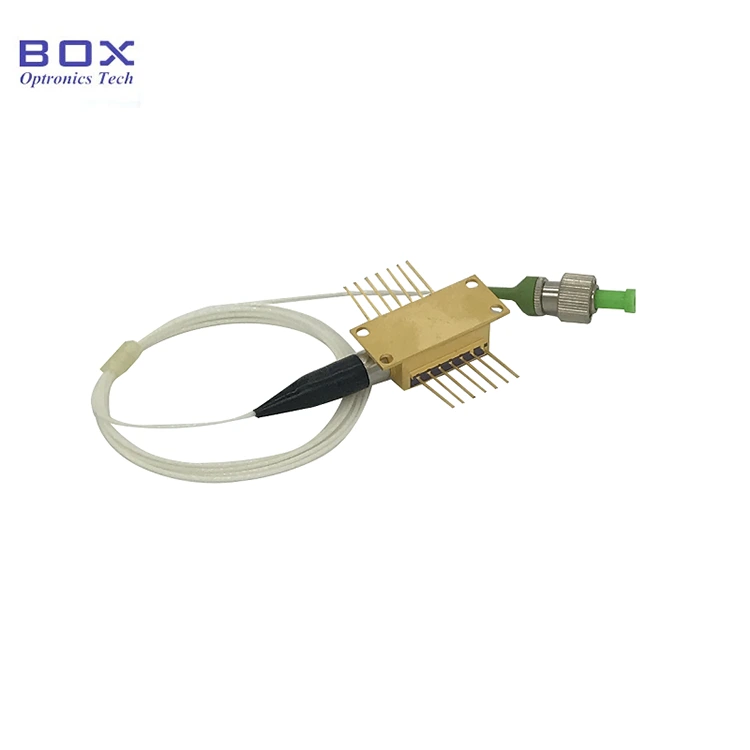

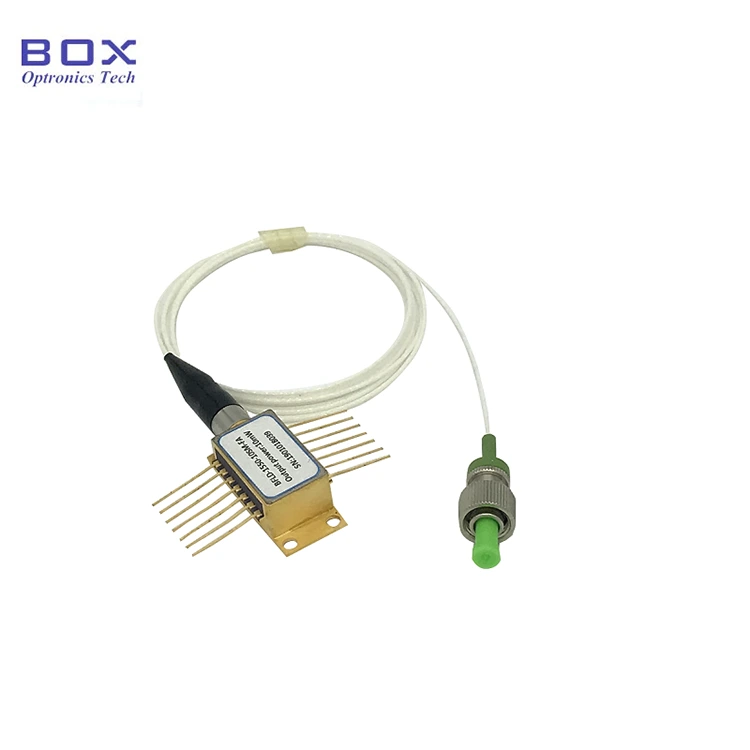

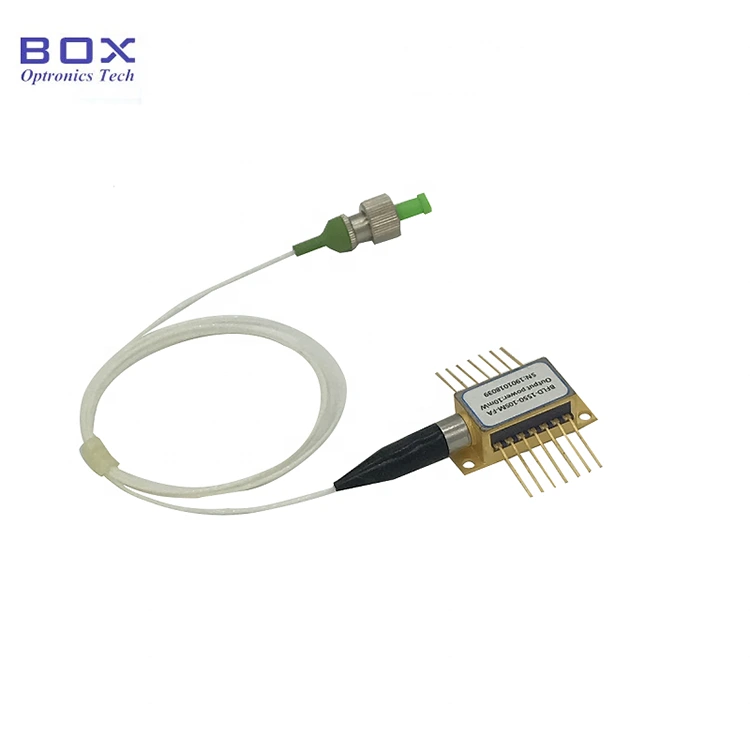

นี่คือเลเซอร์ผีเสื้อกำลังสูง 1550nm DFB 40mW TEC ในตัว, มอนิเตอร์ PD และเทอร์มิสเตอร์ มีความยาวคลื่นคงที่ 40mW กำลังขับและกระแสไฟเกณฑ์ต่ำ เสริมด้วยไฟเบอร์ SM/PM แบบกว้าง อุณหภูมิในการทำงานและความน่าเชื่อถือสูงเหมาะสำหรับการสื่อสารด้วยไฟเบอร์ เครื่องมือทางแสงและการตรวจจับไฟเบอร์ โปรดควบคุมไดรฟ์ปัจจุบันและ อุณหภูมิอย่างเคร่งครัดและหลีกเลี่ยงความเสียหายจากกระแสไฟเกิน

สินค้า ข้อมูลจำเพาะ

คุณสมบัติผลิตภัณฑ์

● มัลติควอนตัม เลเซอร์แบบ Distributed Feedback (DFB) ของ Well (MQW);

● ผมเปียไฟเบอร์ SM หรือผมเปียไฟเบอร์ PM;

● กำลังขับ 40mW;

● 14 พิน แพ็คเกจ BTF พร้อม TEC และ Monitor PD

การใช้งานผลิตภัณฑ์

● ใยแก้วนำแสง การสื่อสาร;

● การตรวจจับใยแก้วนำแสง

● การทดสอบอุปกรณ์ออปติคอล

สินค้า รายละเอียด

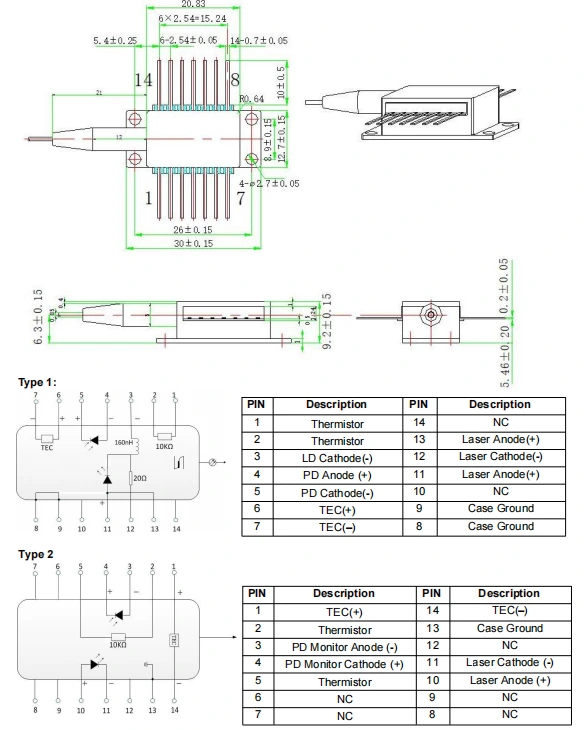

● การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.) -1550nm DFB 40mW สูง พาวเวอร์บัตเตอร์ฟลายเลเซอร์

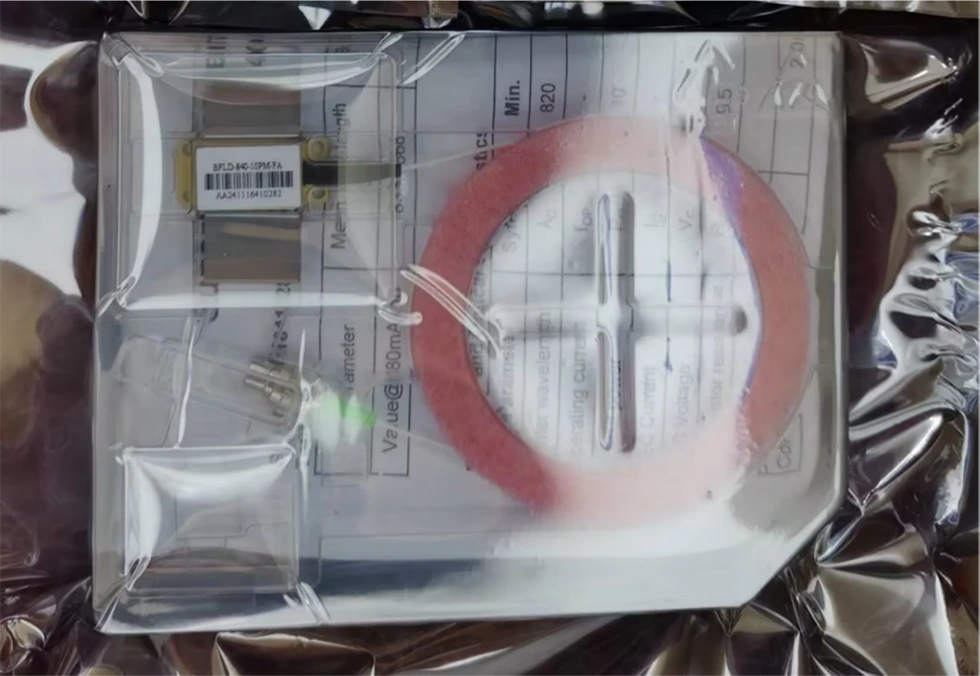

● ตัวอย่างการบรรจุ

*อุปกรณ์สแตนด์อโลนที่ไม่มีไดรฟ์ แพ็คเกจโมดูลที่รวมเข้ากับไดรเวอร์ วงจรเป็นทางเลือก

การสั่งซื้อ ข้อมูล

เช่น BFLD-1550-40SM-FA1

(ข้อมูลการสั่งซื้อ: 1550nm DFB 40mW High Power Butterfly Laser, SM ไฟเบอร์, ขั้วต่อ FC/APC, ขาโทรคมนาคม)

สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูล

เอกสารข้อมูล

เงื่อนไขการเสนอราคาและ การชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

(3) อื่น ๆ

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

การดำเนินงาน หมายเหตุ

● เมื่อใช้งาน อุปกรณ์นี้จะปล่อยลำแสงเลเซอร์ความเข้มสูง ทำ อย่ามองที่ใบหน้าปลายไฟเบอร์โดยตรง เนื่องจากอาจทำให้เกิดการบาดเจ็บที่ดวงตาได้

● อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต จึงถือปฏิบัติอย่างเคร่งครัด จำเป็นต้องมีมาตรการป้องกันไฟฟ้าสถิตระหว่างการบรรจุ การคมนาคมและการใช้งาน นอกจากนี้ ต้องมีมาตรการป้องกันเพื่อป้องกัน แหล่งจ่ายไฟกระชาก เนื่องจากการไม่ทำเช่นนั้นอาจส่งผลให้เกิดความเสียหายถาวรกับ อุปกรณ์ (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อสายดินอย่างเหมาะสมและสวมอุปกรณ์ป้องกันไฟฟ้าสถิต สายรัดข้อมือ)

● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด

● หากพินจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีจะต้องไม่เป็นเช่นนั้น เกิน 260°C และเวลาในการบัดกรีต้องไม่เกิน 10 วินาที โดยเฉพาะ ต้องให้ความสนใจกับสิ่งต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์ต้องอยู่ในสถานะไม่มีไฟฟ้าและหัวแร้งต้องต่อสายดินอย่างเหมาะสม

● ในระหว่างกระบวนการเพิ่มพลัง ห้ามใช้กระแสไฟฟ้าสูงโดยตรง เช่น สิ่งนี้เสี่ยงต่อการสร้างความเสียหายให้กับชิป ให้เปิดอุปกรณ์ในระดับปัจจุบันแทน ใกล้กับเกณฑ์ของชิปแล้วค่อย ๆ เพิ่มกระแสให้เล็กลง เพิ่มขึ้นจนได้ระดับที่ต้องการ

● ก่อนที่จะเปิดส่วนประกอบทั้งหมด ให้เปิดใช้งานตัวทำความเย็นก่อน และ จากนั้นดำเนินการตามขั้นตอนการเพิ่มพลังแบบค่อยเป็นค่อยไปเพื่อป้องกันชิปร้อนเกินไปและ โอเวอร์โหลด

คำถามที่พบบ่อย

● เป็นไปได้ไหมที่จะเปลี่ยน ความยาวคลื่นโดยการปรับกระแส? ช่วงคืออะไร?

--ใช่. ปัจจุบัน ค่าสัมประสิทธิ์ความยาวคลื่นคือ 0.01 nm/mA และความยาวคลื่นของอุณหภูมิ ค่าสัมประสิทธิ์คือ 0.1 นาโนเมตร/℃ ช่วงที่ปรับได้ของ WL อยู่ที่ประมาณ ~กึ่งกลาง WL+/- 1 นาโนเมตร

● ความกว้างของเส้นคืออะไร? คุณ ให้ LD ความกว้างเส้นตรงที่แคบหรือไม่

--3~5เมกะเฮิร์ตซ์ 1550 นาโนเมตร LD ความกว้างของเส้นแคบ (อุปกรณ์เสริม): น้อยกว่า 400kHz, 100kHz, 50kHz, 10kHz

● การควบคุมพลังงานคืออะไร ช่วง?

--10~100%

● ความยาวคลื่นคือเท่าใด ความอดทน?

--+/-3นาโนเมตร น้อยกว่าคือ ยังไม่จำเป็น

● คุณมีอุปกรณ์ป้องกันหรือไม่ ท่อไฟเบอร์และขั้วต่อไฟเบอร์?

--ใช่. หลวม 900um tube และ FC/APC, SC/APC หรือตัวเชื่อมต่ออื่น ๆ เป็นอุปกรณ์เสริม
