DWDM 14PIN Butterfly Analog Laser สำหรับ CATV

สารบัญ

1. บทนำของ DWDM เลเซอร์อะนาล็อกผีเสื้อ 14PIN สำหรับ CATV

2. ข้อมูลจำเพาะทางเทคนิค

3. คุณสมบัติผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูลและแผ่นทดสอบ

8. เงื่อนไขการเสนอราคาและการชำระเงิน

9. เวลานำ

10. หมายเหตุการดำเนินงาน

11. การประกันคุณภาพและ บริการหลังการขาย

แนะนำผลิตภัณฑ์

DWDM 14PIN Butterfly Analog Laser สำหรับ CATV ได้รับการออกแบบ ด้วยชิปอะนาล็อกขั้นสูง ตัวแยกแสง และกำลังเอาต์พุต 10mW บรรจุ ด้วยเทอร์โมอิเล็กทริกคูลเลอร์ (TEC) ในตัวและโฟโตไดโอดมอนิเตอร์ ความเป็นเชิงเส้นที่ดีเยี่ยม การบิดเบือนต่ำ และความเสถียรของความยาวคลื่นที่เหนือกว่า ตาราง DWDM หากพินจำเป็นต้องมีการบัดกรี อุณหภูมิในการบัดกรีก็ต้องมี ไม่เกิน 260°C และเวลาในการบัดกรีต้องไม่เกิน 10 วินาที

สินค้า ข้อมูลจำเพาะ

คุณสมบัติผลิตภัณฑ์

● ประเภทไฟเบอร์สามารถเป็น SMF-28e หรือ PMF-1550;

● กำลังขับ 10mW หรือปรับแต่งเอง

● 14 พิน แพ็คเกจ BTF พร้อม TEC และ Monitor PD

การใช้งานผลิตภัณฑ์

● การสื่อสารด้วยไฟเบอร์ออปติก

● ระบบ DWDM;

● การส่งสัญญาณ CATV;

● อุปกรณ์ทดสอบในห้องปฏิบัติการ

รายละเอียดสินค้า

● การกำหนดหมายเลขช่องตาราง ITU

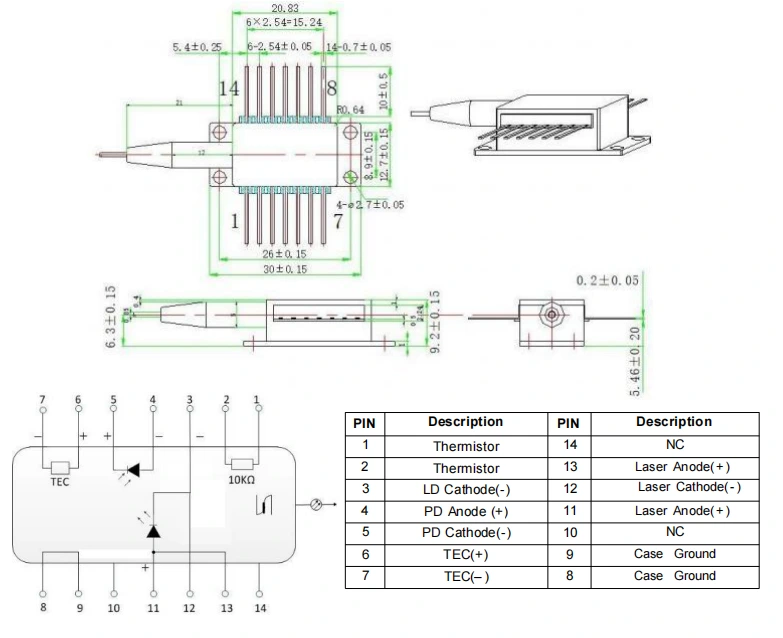

● การวาดแพ็คเกจประเภท 1 และคำจำกัดความ PIN-OUT (หน่วย: มม.): DWDM 14PIN เลเซอร์แอนะล็อกผีเสื้อสำหรับ CATV

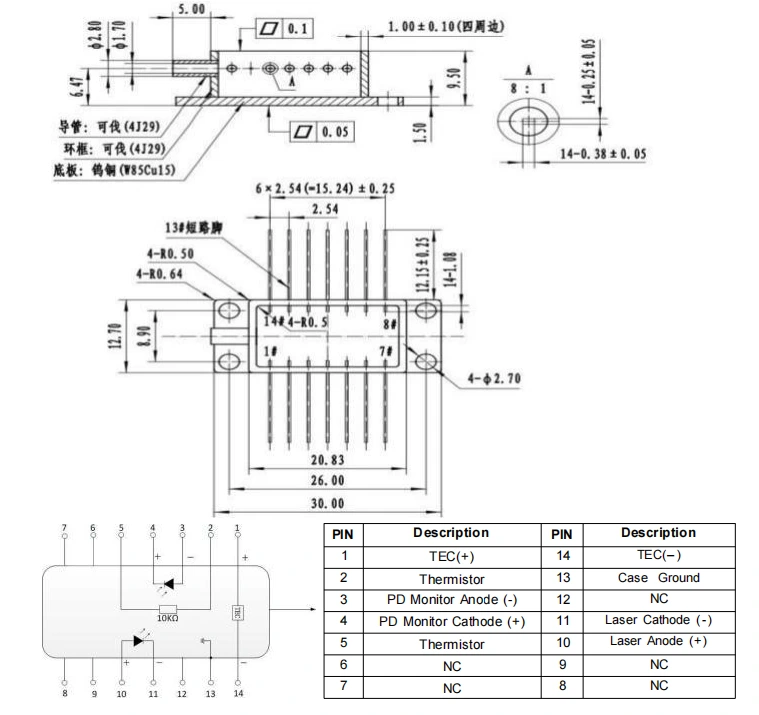

● การวาดแพ็คเกจประเภท 2 และคำจำกัดความ PIN-OUT (หน่วย: มม.) -DWDM 14PIN เลเซอร์แอนะล็อกผีเสื้อสำหรับ CATV

การสั่งซื้อ ข้อมูล

เช่น BFLD-CH56-10SM-FA

(ข้อมูลการสั่งซื้อ: DWDM 14PIN Butterfly Analog Laser สำหรับ CATV, CH56: 1532.68nm, กำลังเอาต์พุต 10mW, ไฟเบอร์ SM, ขั้วต่อ FC/APC, type1 pin-out)

สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูลและ ใบทดสอบ

เอกสารข้อมูล

ใบทดสอบ

เงื่อนไขการเสนอราคาและ การชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

(3) อื่น ๆ

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

หมายเหตุการดำเนินงาน

● การป้องกัน ESD:อุปกรณ์นี้คือ ไวต่อไฟฟ้าสถิต ดังนั้นจึงต้องมีมาตรการป้องกันไฟฟ้าสถิตที่เข้มงวด ให้ปฏิบัติตามในระหว่างการบรรจุ การขนส่ง และการใช้งาน นอกจากนี้ ควรใช้ความระมัดระวังเพื่อป้องกันไฟกระชากเนื่องจากไม่สามารถทำได้ อาจส่งผลให้อุปกรณ์เสียหายอย่างถาวร (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์เหมาะสม ต่อสายดินและสวมสายรัดข้อมือป้องกันไฟฟ้าสถิต)

● ข้อกำหนดในการบัดกรีพิน:หากพิน ต้องบัดกรีอุณหภูมิบัดกรีต้องไม่เกิน 260°C และ เวลาในการบัดกรีต้องไม่เกิน 10 วินาที ให้ความสนใจเป็นพิเศษกับ ดังต่อไปนี้: ในระหว่างกระบวนการบัดกรี อุปกรณ์จะต้องอยู่ในสภาวะที่ไม่มีไฟฟ้า และหัวแร้งจะต้องต่อสายดินอย่างเหมาะสม

● ใช้กระแส: ระหว่างการเปิดเครื่อง ห้ามใช้กระแสไฟฟ้าสูงโดยตรง เนื่องจากอาจเสี่ยงต่อความเสียหายต่อชิปได้ ให้เปิดอุปกรณ์ที่ระดับปัจจุบันใกล้กับเกณฑ์ของชิปแทน แล้วค่อยเพิ่มกระแสทีละน้อยจนได้ตามที่ต้องการ ถึงระดับแล้ว

● ตัวทำความเย็น TEC:ก่อนเปิดเครื่องส่วนประกอบทั้งหมด ขั้นแรกให้เปิดใช้งานตัวทำความเย็น จากนั้นทำตามขั้นตอนการเพิ่มพลังแบบค่อยเป็นค่อยไป ป้องกันชิปร้อนเกินไปและการโอเวอร์โหลด

การประกันคุณภาพและ บริการหลังการขาย

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
