เลเซอร์ผีเสื้อกำลังสูง 1550nm DFB 100mW

สารบัญ

1. การแนะนำ 1550nm เลเซอร์ผีเสื้อกำลังสูง DFB 100mW

2. ข้อมูลจำเพาะทางเทคนิค

3. คุณสมบัติผลิตภัณฑ์

4. การใช้งานทั่วไป

5. รายละเอียดสินค้า

6. ข้อมูลการสั่งซื้อ

7. เอกสารข้อมูลและแผ่นทดสอบ

8. เงื่อนไขการเสนอราคาและการชำระเงิน

9. เวลานำ

10. หมายเหตุการดำเนินงาน

11. การประกันคุณภาพและ บริการหลังการขาย

แนะนำผลิตภัณฑ์

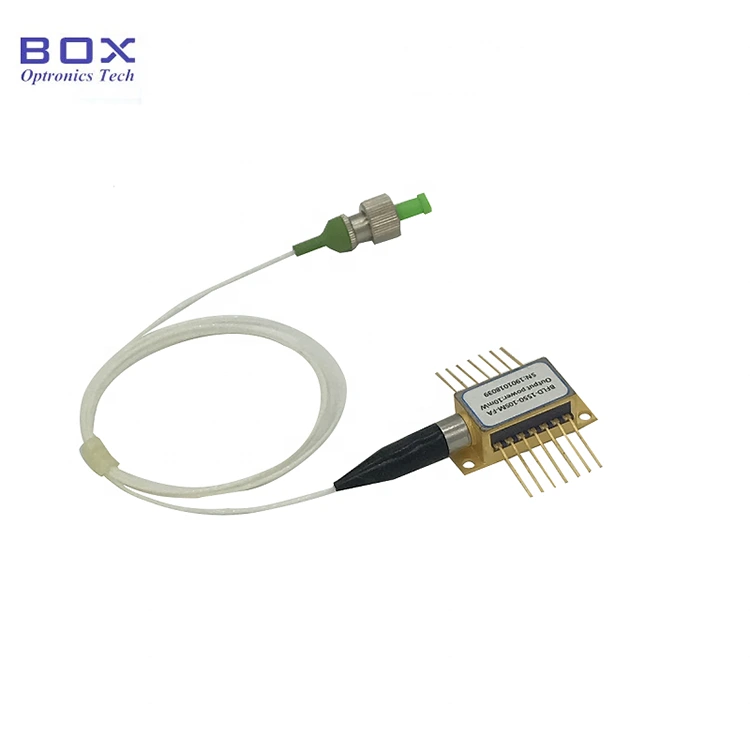

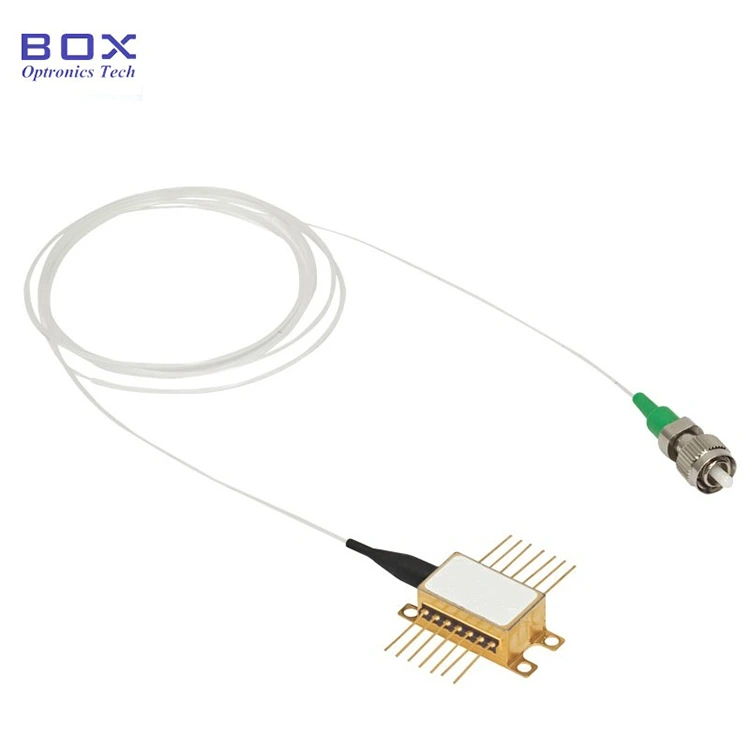

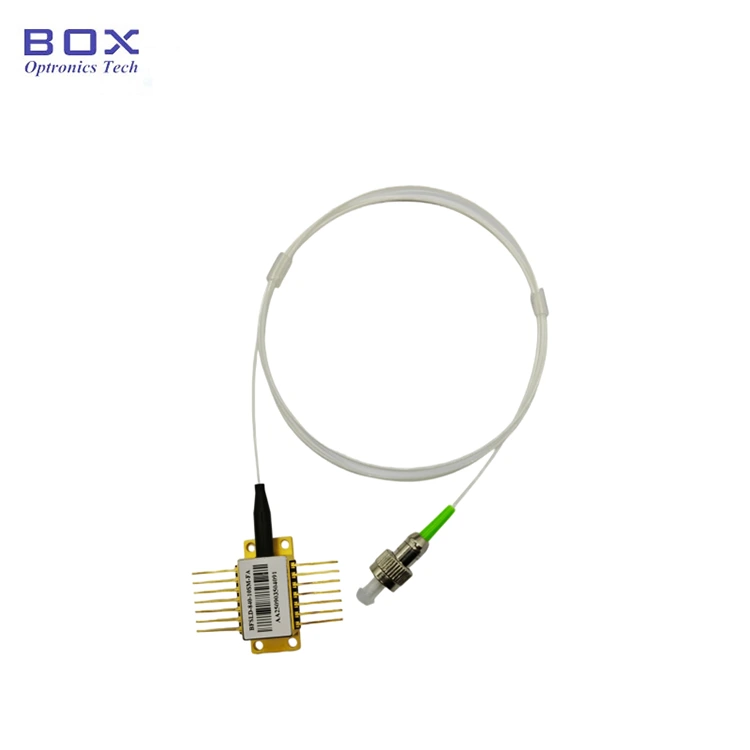

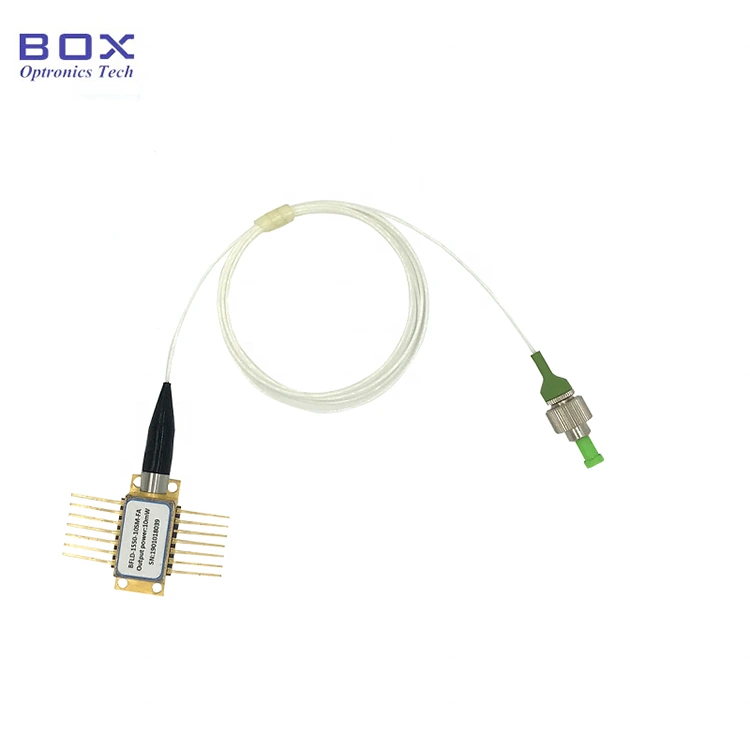

ใช้เลเซอร์ผีเสื้อกำลังสูง 1550nm DFB 100mW บนชิป DFB MQW (Multi-Quantum Well) โดยใช้ 14 พินมาตรฐานอุตสาหกรรม แพ็คเกจแบบปีกผีเสื้อ ประกอบไปด้วย TEC (เทอร์โมอิเล็กทริกคูลเลอร์) เทอร์มิสเตอร์ การตรวจสอบแบ็คไลท์ PD (โฟโตไดโอด) หากหมุดจำเป็นต้องบัดกรี อุณหภูมิในการบัดกรีต้องไม่เกิน 260°C และเวลาในการบัดกรี ต้องไม่เกิน 10 วินาที

ข้อมูลจำเพาะของผลิตภัณฑ์

คุณสมบัติผลิตภัณฑ์

● เอสเอ็มไฟเบอร์ หรือผมเปียไฟเบอร์ PM

● สูง กำลังขับสูงถึง 100mW;

● อัตราส่วนการปราบปรามโหมดด้านข้างสูง

● 14 พิน แพ็คเกจ BTF พร้อม TEC, เทอร์มิสเตอร์ และ มอนิเตอร์ PD

การใช้งานผลิตภัณฑ์

● การสื่อสารด้วยไฟเบอร์ออปติก

● การทดสอบทางแสงในห้องปฏิบัติการ

● การตรวจจับไฟเบอร์ออปติก

สินค้า รายละเอียด

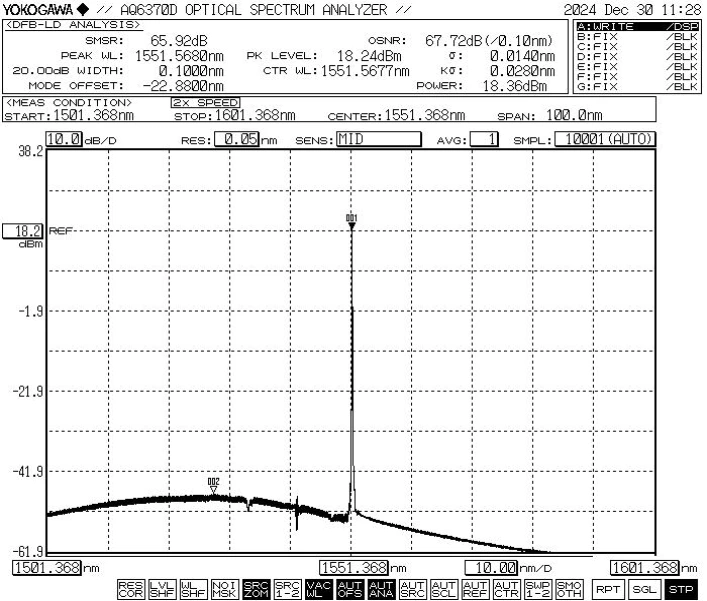

● สเปกตรัมทั่วไป: 1550nm, +/-2 WL ความอดทน

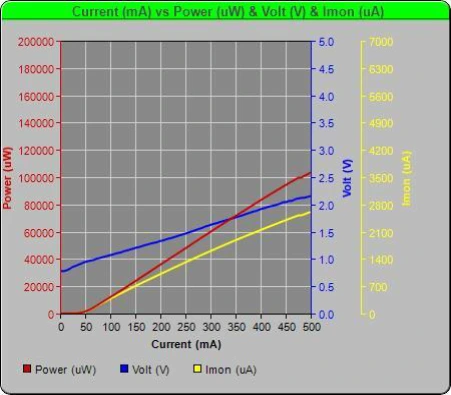

● เลเซอร์ผีเสื้อกำลังสูง PIV-1550nm DFB 100mW

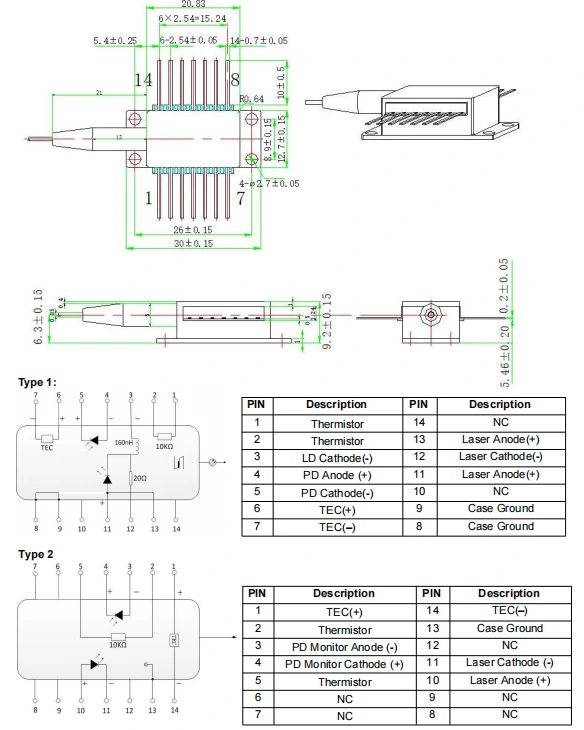

● การวาดแพ็คเกจและคำจำกัดความ PIN-OUT (หน่วย: มม.) -1550nm DFB 100mW เลเซอร์ผีเสื้อกำลังสูง

การสั่งซื้อ ข้อมูล

เช่น BFLD-1550-1HSM-FA2

(ข้อมูลการสั่งซื้อ: 1550nm DFB 100mW High Power Butterfly Laser, SM ไฟเบอร์พร้อมขั้วต่อ FC/APC พินปั๊ม)

สำหรับข้อกำหนดที่กำหนดเองอื่น ๆ โปรดติดต่อ: sales06@boxoptronics.com

เอกสารข้อมูลและ ใบทดสอบ

เอกสารข้อมูล

ใบทดสอบ

เงื่อนไขการเสนอราคาและ การชำระเงิน

● เงื่อนไขการเสนอราคา

(1) EXW:

หากคุณมีบัญชี DHL/ UPS/ FedEx Box Optronics แนะนำให้ใช้ EXW เราจัดส่งผ่านบัญชีของคุณ เราไม่เรียกเก็บค่าขนส่ง

(2) ดีเอพี:

หากคุณไม่มีบัญชี กรุณาชำระค่าจัดส่งล่วงหน้า ผลิตภัณฑ์

(3) อื่น ๆ

● เงื่อนไขการชำระเงิน

มีเพย์พาลและที/ที

เวลานำ

ใช้เวลาในการผลิตประมาณ 10 วันทำการ (ถ้ามีบ้าง. ในสต็อกจะจัดส่งได้เร็วขึ้น)

โลจิสติกส์ระหว่างประเทศอาจใช้เวลา 3-5 วันทำการ

การดำเนินงาน หมายเหตุ

● อุปกรณ์นี้มีความไวต่อไฟฟ้าสถิต จึงถือปฏิบัติอย่างเคร่งครัด จำเป็นต้องมีมาตรการป้องกันไฟฟ้าสถิตระหว่างการบรรจุ การคมนาคมและการใช้งาน นอกจากนี้ ต้องมีมาตรการป้องกันเพื่อป้องกัน แหล่งจ่ายไฟกระชาก เนื่องจากการไม่ทำเช่นนั้นอาจส่งผลให้เกิดความเสียหายถาวรกับ อุปกรณ์ (เช่น ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อสายดินอย่างเหมาะสมและสวมอุปกรณ์ป้องกันไฟฟ้าสถิต สายรัดข้อมือ)

● ใยแก้วนำแสงมีความเปราะบาง อย่าใช้ไฟเบอร์ในการดึงอุปกรณ์ เมื่อใส่หรือถอดอุปกรณ์ออกจากเต้ารับ อย่าออกแรงกด หรือดึงปลอกที่อยู่ด้านหลังตัวเครื่อง สำหรับอุปกรณ์ พร้อมกับขั้วต่อตรวจสอบให้แน่ใจว่าทั้งอุปกรณ์และขั้วต่อไฟเบอร์ ถูกยกพร้อมกันระหว่างการติดตั้งหรือถอด

● เมื่อใช้อุปกรณ์ ให้ปฏิบัติตามแรงดันไฟฟ้าที่ใช้งานและอย่างเคร่งครัด ช่วงปัจจุบันที่ระบุในแผ่นข้อมูล พารามิเตอร์หลัก รวมถึง Ith (กระแสขั้นต่ำ), Iop max (กระแสไฟใช้งานสูงสุด), Vop max (กระแสสูงสุด แรงดันไฟฟ้าที่ใช้งาน) และ γc (ความยาวคลื่นกลาง) ควรอ้างอิง โดยเฉพาะในรายงานการทดสอบที่ให้ไว้ ณ เวลาที่จัดส่ง หมายเหตุ: การดำเนินการ เกินกว่าพิกัดสูงสุดที่แน่นอนอาจทำให้อุปกรณ์เสียหายอย่างถาวร

การประกันคุณภาพและ บริการหลังการขาย

● ระยะเวลาการรับประกัน:

ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องที่ไม่ได้เกิดจากมนุษย์ฟรีภายใน 1 ปีนับจากวันที่ซื้อ บริการบำรุงรักษาแบบชำระเงินสามารถใช้ได้หลังจาก 1 ปี

● ข้อยกเว้นจากการรับประกันฟรี:

ในช่วงระยะเวลาการรับประกันฟรี บริการซ่อมหรือเปลี่ยนทดแทนฟรี จะได้รับข้อผิดพลาดที่เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ อย่างไรก็ตาม บ็อกซ์ Optronics ขอสงวนสิทธิ์ในการปฏิเสธบริการซ่อมฟรีในกรณีต่อไปนี้ กรณีที่อยู่ในระยะเวลารับประกัน:

(1) ความเสียหายที่เกิดจากปัจจัยทางธรรมชาติ (เช่น ฟ้าผ่า ฝุ่น) หรือ อิทธิพลของสิ่งแวดล้อม

(2) ความผิดปกติเนื่องจากการดำเนินการที่ไม่เหมาะสมโดยผู้ใช้

(3) ความเสียหายทางกายภาพที่ชัดเจนซึ่งเกิดจากความผิดพลาดของมนุษย์

(4) การถอดประกอบ ดัดแปลง หรือซ่อมแซมโดยไม่ได้รับอนุญาต

(5) ป้ายรับประกันบนตัวเครื่องมีการแก้ไขหรือไม่สมบูรณ์

(6) ความเสียหายหรือสูญหายระหว่างการขนส่ง
